８シリーズ（溝幅１０ｍｍ）－２列溝用－突起付反転ブラケット
ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が32型番あります。

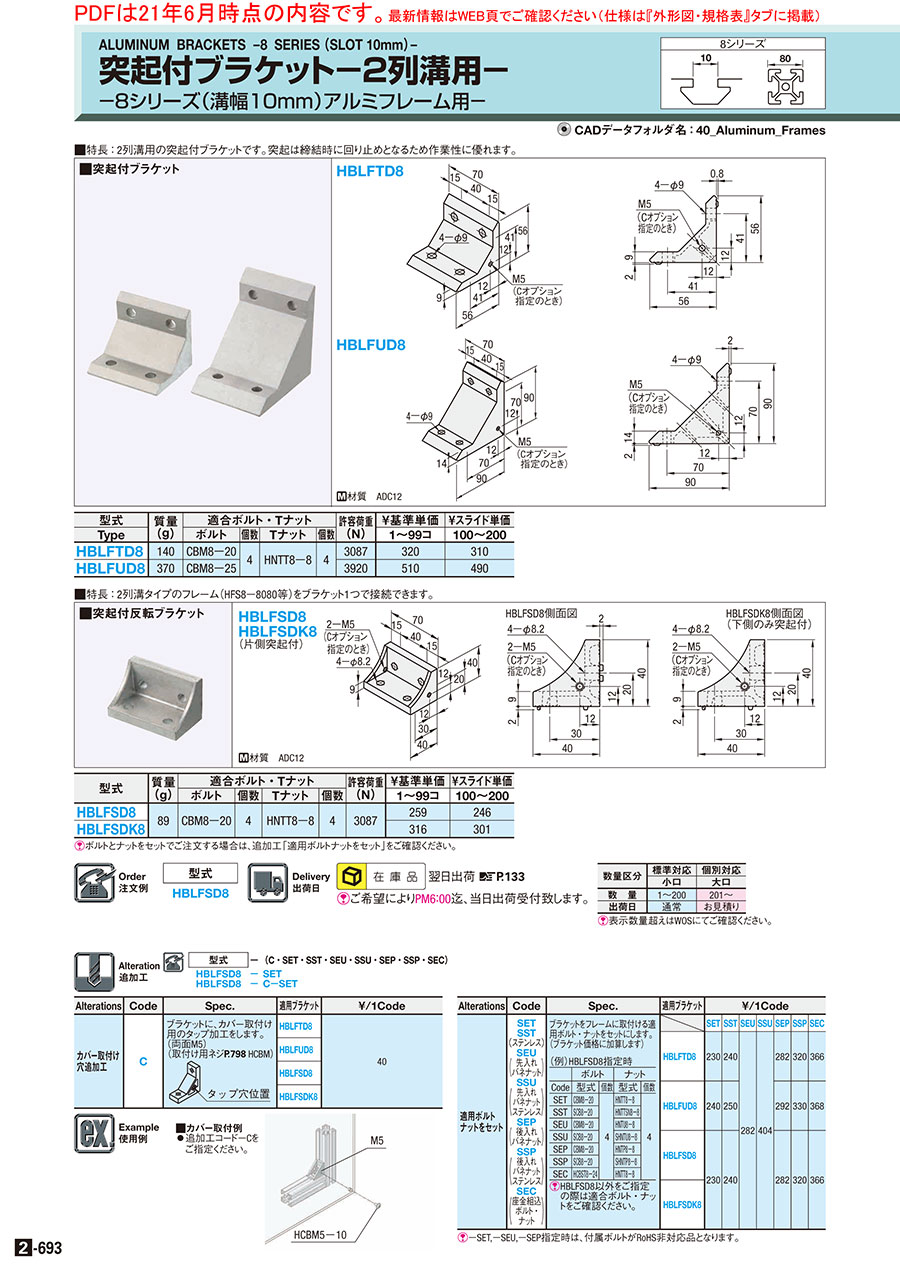

外形図・規格表
外形図
HBLFSD8側面図
HBLFSDK8側面図
(下側のみ突起付)
HBLFSD8
HBLFSDK8
(片側突起付)
HBLFSDK8
(片側突起付)
規格表
| 型式 |
| HBLFSD8 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。
| 型式 | 質量 (g) | 適合ボルト・Tナット | 許容荷重 (N) | ￥基準単価 | ￥スライド単価 | |||
| ボルト | 個数 | Tナット | 個数 | 1〜99コ | 100〜200 | |||
| HBLFSD8 | 89 | CBM8−20 | 4 | HNTT8−8 | 4 | 3087 | 276 | 262 |
| HBLFSDK8 | 337 | 321 | ||||||
追加工
| 型式 | − | (C・SET・SST・SEU・SSU・SEP・SSP・SEC) |
| HBLFSD8 HBLFSD8 | − − | SET C−SET |
| Alterations | Code | Spec. | 適用ブラケット | ￥/1Code |
| カバー取付け 穴追加工 | C | ブラケットに、カバー取付用両面M5タップ穴を追加できます。 型式例：HBLFSD8-C (取付け用ネジこちら HCBM)  | HBLFTD8 | 40 |
| HBLFUD8 | ||||
| HBLFSD8 | ||||
| HBLFSDK8 |
| Alterations | Code | Spec. | 適用ブラケット | ￥/1Code | |||||||||||||||||||||||||||||||||||||||
| 適用ボルト ナットをセット | SET SST (ステンレス) SEU (先入れ バネナット) SSU (先入れ バネナット ステンレス) SEP (後入れ バネナット) SSP (後入れ バネナット ステンレス) SEC (座金組込 ボルト・ナット) | ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。 (ブラケット価格に加算します) (例)HBLFSD8指定時
[ ! ]HBLFSD8以外をご指定の際は適合ボルト・ナットをご確認ください。 | － | SET | SST | SEU | SSU | SEP | SSP | SEC | |||||||||||||||||||||||||||||||||
| HBLFTD8 | 230 | 240 | 282 | 404 | 282 | 320 | 366 | ||||||||||||||||||||||||||||||||||||
| HBLFUD8 | 240 | 250 | 292 | 330 | 368 | ||||||||||||||||||||||||||||||||||||||
| HBLFSD8 | 230 | 240 | 282 | 320 | 366 | ||||||||||||||||||||||||||||||||||||||
| HBLFSDK8 | |||||||||||||||||||||||||||||||||||||||||||
■適応ボルト・ナットセット詳細（単品購入可能です）
| 追加工型式 | ボルト | ナット | ||||
|---|---|---|---|---|---|---|
| 型式 | 材質 | タイプ | 型式 | 材質 | ストッパ | |
| SET | CBM8-20 | 鉄 | 先入れ | HNTT8-8 | 鉄 | 無し |
| SST | SCB8-20 | ステンレス | 先入れ | HNTTSN8-8 | ステンレス | 無し |
| SEU | CBM8-20 | 鉄 | 先入れ | HNTU8-8 | 鉄 | 有り |
| SSU | SCB8-20 | ステンレス | 先入れ | SHNTU8-8 | ステンレス | 有り |
| SEP | CBM8-20 | 鉄 | 後入れ | HNTP8-8 | 鉄 | 有り |
| SSP | SCB8-20 | ステンレス | 後入れ | SHNTP8-8 | ステンレス | 有り |
| SEC | HCBST8-24 | 鉄（座金付き） | 先入れ | HNTT8-8 | 鉄 | 無し |
使用例
特長：フレーム溝にはまる突起がついたタイプです。
突起は締結作業時の回り止めとなるため、作業性に優れます。
突起付反転ブラケットは、
フレームが交差する場合でも使用できます。
フレームが交差する場合でも使用できます。
技術情報
■直角度
ブラケットの直角度は、直角度公差表をご確認下さい。■ブラケット許容荷重の考え方
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。
ばね座金付きボルト（追加工：SEC）の取付け方法
■ばね座金付きボルトがセットとなる（追加工：SEC）アルミフレーム用ブラケット取付け方法について
本製品はほかのシリーズのばね座金付きボルトとのセット品に比べボルトの頭が干渉するため締結時には注意が必要です。
取り付け仕方についてご紹介いたします。
STEP1 取りつけの順番
STEP2 六角ボルトの締結
六角ボルトをしっかり締結します。
２つの穴のうち、上記の穴から取り付けをします。
STEP3 ボルトのばね座金の位置調整
そこでボルトのばね座金部分を手で下に押し下げます。 残りのボルトの締結時にこのままの
状態ですと先に締結したボルトの
頭が干渉し取り付けできません。
状態ですと先に締結したボルトの
頭が干渉し取り付けできません。
最後に六角ボルトを捻りながら取り付けます。
片側をあらかじめ締結するのが難しい場合など、以下の製品のご利用をおすすめいたします。
＜代替品＞
ブラケットを変更せずにボルトを変更
HBLFSD8-SET（追加工の適応ボルトナットセットを変更）
類似商品
■8シリーズ（溝幅10mm）-2列溝用-
| 名称 | 突起付反転 ブラケット （本商品） | 突起付ブラケット | 押出厚型 ブラケット | 押出極厚型 ブラケット | 押出厚型 ブラケット（8穴） | 押出極厚型 ブラケット（8穴） | 薄型ブラケット |
|---|---|---|---|---|---|---|---|
| 画像 |
|
|
|
|
|
|
|
| 突起位置 | 両側突起付き / 片側突起付き | 両側突起付き | - | - | - | - | - |
| 許容荷重（N） | 3087 | 3087/3920 | 3087 | 3920 | 4410 | 5586 | 2352 |
| 代表型式 | HBLFSD8 | HBLFTD8 | HBLTD8 | HBLUD8 | HBLTDW8 | HBLUDW8 | HBLSD8 |
| 特長 | L字接続、クロス接続が可能。突起付きのため位置決めが容易。 | 突起付きのため位置決めが容易。 | 押出型ブラケットです。美観に優れ埃のたまりにくい構造です。 | HBLTD8に比べより強固に接続できます。 | 1面に取り付け穴が4個付いたタイプで、より強固に接続できます。 | HBLTDW8に比べてより強固に接続できます。 | 取付時の省スペース化に有効です。追加工で穴位置の変更が可能です。 |
