８シリーズ（溝幅１０ｍｍ）－１列溝用－片側突起付ブラケット
- 通常単価(税別)
- 158円～416円
- 税込単価
- 174円～458円
片側のみ突起がついており、突起のない面にパネルを取り付けることが可能です。
詳細情報を確認するご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が32型番あります。

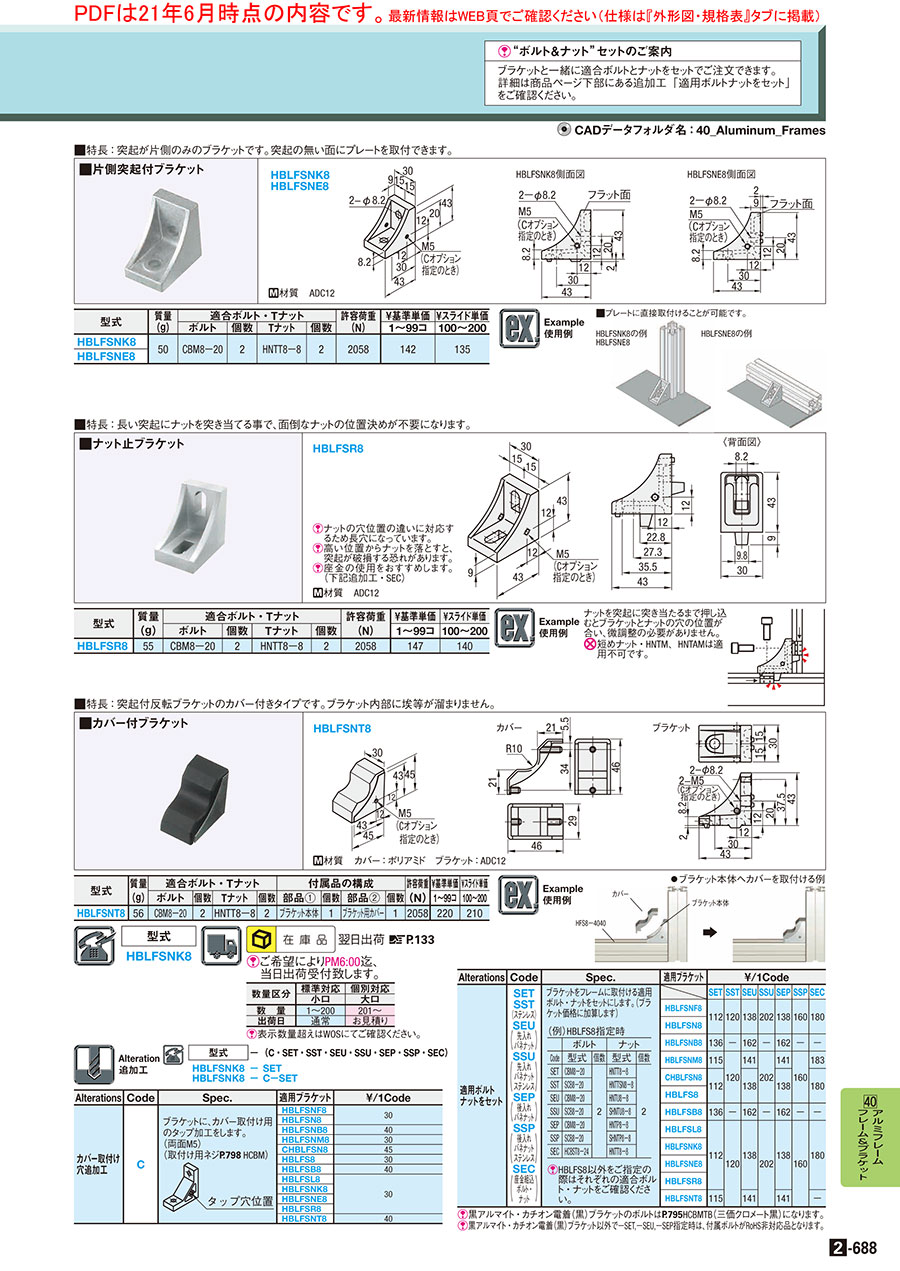

外形図・規格表
外形図
HBLFSNK8
HBLFSNE8
HBLFSNE8
HBLFSNK8側面図
HBLFSNE8側面図
底面突起有り
底面突起無し
規格表
| 型式 |
| HBLFSNK8 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。
| 型式 | 質量 | 適合ボルト・Tナット | 許容荷重 | ￥基準単価 | ￥スライド単価 | |||
| (g) | ボルト | 個数 | Tナット | 個数 | (N) | 1〜99コ | 100〜200 | |
| HBLFSNK8 | 50 | CBM8−20 | 2 | HNTT8−8 | 2 | 2058 | 151 | 144 |
| HBLFSNE8 | ||||||||
追加工
| 型式 | − | (C・SET・SST・SEU・SSU・SEP・SSP・SEC) |
| HBLFSNK8 HBLFSNK8 | − − | SET C－SET |
| Alterations | Code | Spec. | 適用ブラケット | ￥/1Code |
| カバー取付け穴追加工 | C | ブラケットに、カバー取付用両面M5タップ穴を追加できます。 型式例：HBLFSNK8-C (取付け用ネジこちら HCBM)  | HBLFSNF8 | 32 |
| HBLFSN8 | ||||
| HBLFSNB8 | 43 | |||
| HBLFSNM8 | 32 | |||
| CHBLFSN8 | 48 | |||
| HBLFS8 | 32 | |||
| HBLFSB8 | 43 | |||
| HBLFSL8 | 32 | |||
| HBLFSNK8 | ||||
| HBLFSNE8 | ||||
| HBLFSR8 | ||||
| HBLFSNT8 | 43 |
| Alterations | Code | Spec. | 適用ブラケット | ￥/1Code | |||||||||||||||||||||||||||||||||||||||
| 適用ボルトナットをセット | SET SST (ステンレス) SEU (先入れ バネナット) SSU (先入れ バネナット ステンレス) SEP (後入れ バネナット) SSP (後入れ バネナット ステンレス) SEC (座金組込 ボルト・ ナット) | ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。(ブラケット価格に加算します) (例)HBLFSNK8指定時
[ ! ]HBLFSNK8以外をご指定の際はそれぞれの適合ボルト・ナットをご確認ください。 | − | SET | SST | SEU | SSU | SEP | SSP | SEC | |||||||||||||||||||||||||||||||||
| HBLFSNF8 | 119 | 128 | 147 | 215 | 147 | 170 | 192 | ||||||||||||||||||||||||||||||||||||
| HBLFSN8 | |||||||||||||||||||||||||||||||||||||||||||
| HBLFSNB8 | 145 | − | 173 | − | 173 | − | − | ||||||||||||||||||||||||||||||||||||
| HBLFSNM8 | 122 | 128 | 150 | 215 | 150 | 170 | 195 | ||||||||||||||||||||||||||||||||||||
| CHBLFSN8 | 119 | 147 | 147 | 192 | |||||||||||||||||||||||||||||||||||||||
| HBLFS8 | |||||||||||||||||||||||||||||||||||||||||||
| HBLFSB8 | 145 | − | 173 | − | 173 | − | − | ||||||||||||||||||||||||||||||||||||
| HBLFSL8 | 119 | 128 | 147 | 215 | 147 | 170 | 192 | ||||||||||||||||||||||||||||||||||||
| HBLFSNK8 | |||||||||||||||||||||||||||||||||||||||||||
| HBLFSNE8 | |||||||||||||||||||||||||||||||||||||||||||
| HBLFSR8 | |||||||||||||||||||||||||||||||||||||||||||
| HBLFSNT8 | 122 | 150 | 150 | − | |||||||||||||||||||||||||||||||||||||||
[ ! ]黒アルマイト・カチオン電着（黒）ブラケット以外で－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応品となります。
■適応ボルト・ナットセット詳細（単品購入可能です）
| 追加工型式 | ボルト | ナット | ||||
|---|---|---|---|---|---|---|
| 型式 | 材質 | タイプ | 型式 | 材質 | ストッパ | |
| SET | CBM8-20 | 鉄 | 先入れ | HNTT8-8 | 鉄 | 無し |
| SST | SCB8-20 | ステンレス | 先入れ | HNTTSN8-8 | ステンレス | 無し |
| SEU | CBM8-20 | 鉄 | 先入れ | HNTU8-8 | 鉄 | 有り |
| SSU | SCB8-20 | ステンレス | 先入れ | SHNTU8-8 | ステンレス | 有り |
| SEP | CBM8-20 | 鉄 | 後入れ | HNTP8-8 | 鉄 | 有り |
| SSP | SCB8-20 | ステンレス | 後入れ | SHNTP8-8 | ステンレス | 有り |
| SEC | HCBST8-24 | 鉄（座金付き） | 先入れ | HNTT8-8 | 鉄 | 無し |
使用例
特長：フレーム溝にはまる突起がついたタイプです。
突起は締結作業時の回り止めとなるため、作業性に優れます。
HBLFSNK8とHBLFSNE8は突起の位置が違います。
HBLFSNE8はフレームを横にしても突起がフレーム溝に収まります。
■プレートに直接取付けることが可能です。
HBLFSNK8の例
HBLFSNE8
HBLFSNE8の例
技術情報
■直角度
ブラケットの直角度は、直角度公差表をご確認下さい。
■ブラケット許容荷重の考え方
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。
類似商品
■突起付ブラケット
取付面に回り止め用の突起が付いております。
| 商品名 | 片側突起付 ブラケット | 突起付反転 ブラケット | 片リブブラケット | ナット止ブラケット | カバー付ブラケット | 片面長穴ブラケット |
|---|---|---|---|---|---|---|
| 製品写真 | 片面に突起がなく、プレートに接続可能
|
|
|
|
|
|
| 材質 | ADC12 | ADC12 | ADC12 | ADC12 | ADC12 | ADC12 |
| 特長 | 突起が片側のみに付いており、フレーム/プレートの接続時に有効です。 | 取付面に突起が付いており、取付時の位置決めが容易です。最もオーソドックスなタイプです。 | リブ（側面）が片側のみで六角レンチを回しやすいタイプです。 | 長い突起がナット止となり、ナット位置の微調整が不要なタイプです。 | 防塵用のカバーを装着したタイプです。内部に埃が溜まらず衛生面で優れます。 | 片面が長穴となったタイプです。座金組込みボルト使用時もボルト頭が干渉しません。 |
| 代表型式 | 本商品 | HBLFSNK8 | HBLFSL8 | HBLFSR8 | HBLFSNT8 | HBLFSH8 |
関連商品
■8シリーズ
| 商品名 | アルミフレーム | ブラインドジョイント | フレームキャップ | 溝カバー | ナット |
|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
| カタログページ | 8シリーズカタログ | 8シリーズカタログ | 8シリーズカタログ | 8シリーズカタログ | 8シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら |
| 総合情報ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
