６シリーズ（溝幅８ｍｍ）－２列溝用－　トライアングルブラケット

６シリーズ（溝幅８ｍｍ）－２列溝用－　トライアングルブラケット
通常単価(税別)
310円～1,735円
税込単価
341円～1,909円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

６シリーズ（溝幅８ｍｍ）－２列溝用－　押出厚型ブラケット

ミスミ

６シリーズ（溝幅８ｍｍ）－２列溝用－　押出厚型ブラケット
4.1
通常価格(税別)： 178円 (税込価格：196円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

６シリーズ（溝幅８ｍｍ）－２列溝用－　突起付反転ブラケット　取付穴４個タイプ

ミスミ

６シリーズ（溝幅８ｍｍ）－２列溝用－　突起付反転ブラケット　取付穴４個タイプ
4.6
通常価格(税別)： 209円 (税込価格：230円)

通常出荷日：在庫品1日目

2列溝タイプのフレームをブラケット一つで接続可能です。1面に取付穴が4個のタイ...

詳細情報を確認する

ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

簡易輸送試験機

【ご利用無料】
アルミフレーム筐体
設計ソフト

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が21型番あります。
数量：

外形図・規格表

HBLTDW6

HBLDDW6

[ M ]材質：A6N01SS−T5　[ S ]表面処理：アルマイト処理

規格表

型式
HBLTDW6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。

型式質量
(g)		適合ボルト・Tナット許容荷重
(N)		￥基準
単価		￥スライド
単　 価
ボルト個数Tナット個数1〜99コ100〜200
HBLTDW6192CBM6−158HNTT6− 682940297283
HBLDDW6190CBM6−12882940799761

追加工

型式−（C・SET・SST・SEU・SSU・SEP・SSP・SEC）
HBLTDW6−SET
HBLTDW6−C−SET
AlterationsCodeSpec.適用ブラケット￥/1Code
カバー取付け
穴追加工		Cブラケットに、カバー取付用両面
M5タップ穴を追加できます。
型式例：HBLTDW6-C
(取付け用ネジこちら HCBM)		NBLTD630
HBLTD6
CHBLTD650
HBLTD6−50

30

HBLUD6
HBLUD6−50
HBLTDW6
AlterationsCodeSpec.適用ブラケット￥/1Code
適用
ボルト・ナット
をセット		SET
SST
(ステンレス)
SEU
(先入れバネナット)
SSU
(先入れバネナット)
(ステンレス)
SEP
(後入れバネナット)
SSP
(後入れバネナット)
(ステンレス)
SEC
(座金組込ボルト・ナット)		ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。
(ブラケット価格に加算します)
(例)HBLTDW6指定時
 ボルトナット
Code型式個数型式個数
SETCBM6－158HNTT6－68
SSTSCB6－15HNTTSN6－6
SEUCBM6－15HNTU6－6
SSUSCB6－15SHNTU6－6
SEPCBM6－15HNTP6－6
SSPSCB6－15SHNTP6－6

[ ! ]HBLTDW6以外をご指定の際はそれぞれの適合ボルト・ナットをご確認ください。

－SETSSTSEUSSUSEPSSPSEC
NBLTD6176176228348228256292
HBLTD6
HBLTDB6224−276−276−−
CHBLTD6176192228364228272292
HBLTD6−50176176232352232256408
HBLUD6180180232352232260372
HBLUDB6228−280−280−−
HBLUD6−50180180232352232260372
HBLTDW6352390456734456550−
HBLDDW6370390474734474550−
[ ! ]黒アルマイトブラケットのボルトはこちらのHCBMTB（三価クロメート黒）になります。
[ ! ]黒アルマイトブラケット以外で－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応となります。

■HBLTDW6（押出型）適応ボルト・ナットセット詳細（単品購入可能です）

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM6-15鉄先入れHNTT6-6鉄無し
SSTSCB6-15ステンレス先入れHNTTSN6-6ステンレス無し
SEUCBM6-15鉄先入れHNTU6-6鉄有り
SSUSCB6-15ステンレス先入れSHNTU6-6ステンレス有り
SEPCBM6-15鉄後入れHNTP6-6鉄有り
SSPSCB6-15ステンレス後入れSHNTP6-6ステンレス有り

■HBLDDW6（トライアングル型）の適応ボルト・ナットセット詳細（単品購入可能です）

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM6-12鉄先入れHNTT6-6鉄無し
SSTSCB6-12ステンレス先入れHNTTSN6-6ステンレス無し
SEUCBM6-12鉄先入れHNTU6-6鉄有り
SSUSCB6-12ステンレス先入れSHNTU6-6ステンレス有り
SEPCBM6-12鉄後入れHNTP6-6鉄有り
SSPSCB6-12ステンレス後入れSHNTP6-6ステンレス有り

使用例

・HBLDDW6（トライアングル型）の場合

６シリーズ（溝幅８ｍｍ）－２列溝用－　トライアングルブラケット 関連画像1_使用例

類似商品

■6シリーズ（溝幅8mm）-複数溝用- 押出型ブラケット

商品名厚型/トライアングルブラケット押出厚型ブラケット押出極厚型ブラケット薄型ブラケット
製品写真

6シリーズ（溝幅8mm）-2列溝用- トライアングルブラケット 関連画像1_類似商品

6シリーズ（溝幅8mm）-2列溝用- トライアングルブラケット 関連画像2_類似商品

6シリーズ（溝幅8mm）-2列溝用- トライアングルブラケット 関連画像3_類似商品

6シリーズ（溝幅8mm）-2列溝用- トライアングルブラケット 関連画像4_類似商品

特長1面に取付穴が4個のタイプです。8本のボルトを使用するためフレームをより強固に接続可能です。アルミフレームと同じ材質でアルマイト処理を施したタイプです。フレームとの外観を統一したい際に有効です。厚型ブラケットとボルトの本数が同じでより強固に接続できます。クロス接続の際にフレームからはみ出ないブラケットです。狭いスペースで利用可能です。
許容荷重（N）2940（2列）・4116（3列）1960（2列）・2744（3列）1960（2列）・2744（3列）1568（2列）・2352（3列）
2列溝用本商品30・60角/50角用30・60角/50角用30・50・60・90角用
3列・4列溝用90角/100角用90角用90角/100角用

■押出型ブラケットと突起付きブラケットの違い

【本商品】押出型ブラケット

6シリーズ（溝幅8mm）-2列溝用- トライアングルブラケット 関連画像1_ブラケットの違い

・押出型ブラケットの材質A6N01SS-T5で、アルミ押出しで作成しています。表面にアルマイト処理を施しております。
・フレームと外観を統一したい際に有効です。埃のたまりにくい構造です。
・突起付きブラケットより強度がでるため、強度を必要とする箇所に最適です。
2列溝用
突起付きブラケット

6シリーズ（溝幅8mm）-2列溝用- トライアングルブラケット 関連画像2_ブラケットの違い

・突起付ブラケットは材質ADC12を型で作成したブラケットです。基本アルマイト処理なく同サイズの押出型ブラケットに比べ安価です。
・突起は締結作業時の回り止めとなるため、作業性に優れます。
・付加機能をつけたさまざまな種類のブラケットがあります。

技術情報

■直角度

ブラケットの直角度は、直角度公差表をご確認下さい。

■ブラケット許容荷重の考え方


６シリーズ（溝幅８ｍｍ）－２列溝用－　トライアングルブラケット 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

■アルミフレーム素材の機械的性質（JIS規格参考）

材質（JIS記号）A6N01SS-T5
引張り強さ（N/mm2）245以上
耐力（N/mm2）205以上
縦弾性係数（N/mm2）69972
ブリネル硬度（HB）88
表面処理アルマイト処理9μm以上

関連商品

■6シリーズ（溝幅8mm）

商品名アルミフレームブラインドジョイントフレームキャップ溝カバーナット
写真

6シリーズ（溝幅8mm）-2列溝用- トライアングルブラケット 関連画像1_関連商品

6シリーズ（溝幅8mm）-2列溝用- トライアングルブラケット 関連画像2_関連商品

6シリーズ（溝幅8mm）-2列溝用- トライアングルブラケット 関連画像3_関連商品

6シリーズ（溝幅8mm）-2列溝用- トライアングルブラケット 関連画像4_関連商品

6シリーズ（溝幅8mm）-2列溝用- トライアングルブラケット 関連画像5_関連商品

カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数
  • 1
    • 型番
    HBLDDW6
    HBLDDW6-SEP
    HBLDDW6-SET
    HBLDDW6-SEU
    HBLDDW6-SSP
    HBLDDW6-SST
    HBLDDW6-SSU
    HBLTDW6
    HBLTDW6-C
    HBLTDW6-C-SEP
    HBLTDW6-C-SET
    HBLTDW6-C-SEU
    HBLTDW6-C-SSP
    HBLTDW6-C-SST
    HBLTDW6-C-SSU
    HBLTDW6-SEP
    HBLTDW6-SET
    HBLTDW6-SEU
    HBLTDW6-SSP
    HBLTDW6-SST
    HBLTDW6-SSU

    環境対応

    付加機能（押出型ブラケット）

    ブラケットタイプ

    カバー取付け穴追加工

    付属品

    		RoHS?最小発注数量
    RoHS対応（10物質）
    トライアングル
    トライアングルブラケット
    無
    無
    10
    1個
    -
    トライアングル
    トライアングルブラケット
    無
    SEP(ボルト・後入れバネナットセット)
    10
    1個
    -
    トライアングル
    トライアングルブラケット
    無
    SET(ボルト・ナットセット)
    10
    1個
    -
    トライアングル
    トライアングルブラケット
    無
    SEU(ボルト・先入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    トライアングル
    トライアングルブラケット
    無
    SSP(ステンレスボルト・後入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    トライアングル
    トライアングルブラケット
    無
    SST(ステンレスボルト・ナットセット)
    10
    1個
    RoHS対応（10物質）
    トライアングル
    トライアングルブラケット
    無
    SSU(ステンレスボルト・先入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    スタンダード
    厚型ブラケット
    無
    無
    10
    1個
    RoHS対応（10物質）
    スタンダード
    厚型ブラケット
    C(カバー取付けタップ加工)
    無
    10
    1個
    -
    スタンダード
    厚型ブラケット
    C(カバー取付けタップ加工)
    SEP(ボルト・後入れバネナットセット)
    -
    1個
    -
    スタンダード
    厚型ブラケット
    C(カバー取付けタップ加工)
    SET(ボルト・ナットセット)
    -
    1個
    -
    スタンダード
    厚型ブラケット
    C(カバー取付けタップ加工)
    SEU(ボルト・先入れバネナットセット)
    -
    1個
    RoHS対応（10物質）
    スタンダード
    厚型ブラケット
    C(カバー取付けタップ加工)
    SSP(ステンレスボルト・後入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    スタンダード
    厚型ブラケット
    C(カバー取付けタップ加工)
    SST(ステンレスボルト・ナットセット)
    10
    1個
    RoHS対応（10物質）
    スタンダード
    厚型ブラケット
    C(カバー取付けタップ加工)
    SSU(ステンレスボルト・先入れバネナットセット)
    10
    1個
    -
    スタンダード
    厚型ブラケット
    無
    SEP(ボルト・後入れバネナットセット)
    -
    1個
    -
    スタンダード
    厚型ブラケット
    無
    SET(ボルト・ナットセット)
    -
    1個
    -
    スタンダード
    厚型ブラケット
    無
    SEU(ボルト・先入れバネナットセット)
    -
    1個
    RoHS対応（10物質）
    スタンダード
    厚型ブラケット
    無
    SSP(ステンレスボルト・後入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    スタンダード
    厚型ブラケット
    無
    SST(ステンレスボルト・ナットセット)
    10
    1個
    RoHS対応（10物質）
    スタンダード
    厚型ブラケット
    無
    SSU(ステンレスボルト・先入れバネナットセット)
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    918円
    ( 1,010円 )
    在庫品1日目当日出荷可能

    SL-HBLDDW6

    1,446円
    ( 1,591円 )
    在庫品1日目当日出荷可能

    SL-HBLDDW6

    1,330円
    ( 1,463円 )
    在庫品1日目当日出荷可能

    SL-HBLDDW6

    1,446円
    ( 1,591円 )
    在庫品1日目当日出荷可能

    SL-HBLDDW6

    1,530円
    ( 1,683円 )
    在庫品1日目当日出荷可能

    SL-HBLDDW6-SSP

    1,352円
    ( 1,487円 )
    在庫品1日目当日出荷可能

    SL-HBLDDW6-SST

    1,735円
    ( 1,909円 )
    在庫品1日目当日出荷可能

    SL-HBLDDW6-SSU

    310円
    ( 341円 )
    在庫品1日目当日出荷可能

    SL-HBLTDW6

    343円
    ( 377円 )
    在庫品1日目当日出荷可能

    SL-HBLTDW6-C

    851円
    ( 936円 )
    在庫品1日目当日出荷可能

    SL-HBLTDW6

    735円
    ( 809円 )
    在庫品1日目当日出荷可能

    SL-HBLTDW6

    851円
    ( 936円 )
    在庫品1日目当日出荷可能

    SL-HBLTDW6

    955円
    ( 1,051円 )
    在庫品1日目当日出荷可能

    SL-HBLTDW6-C-SSP

    777円
    ( 855円 )
    在庫品1日目当日出荷可能

    SL-HBLTDW6-C-SST

    1,160円
    ( 1,276円 )
    在庫品1日目当日出荷可能

    SL-HBLTDW6-C-SSU

    818円
    ( 900円 )
    在庫品1日目当日出荷可能

    SL-HBLTDW6

    702円
    ( 772円 )
    在庫品1日目当日出荷可能

    SL-HBLTDW6

    818円
    ( 900円 )
    在庫品1日目当日出荷可能

    SL-HBLTDW6

    922円
    ( 1,014円 )
    在庫品1日目当日出荷可能

    SL-HBLTDW6-SSP

    744円
    ( 818円 )
    在庫品1日目当日出荷可能

    SL-HBLTDW6-SST

    1,127円
    ( 1,240円 )
    在庫品1日目当日出荷可能

    SL-HBLTDW6-SSU

  • 1

    • 詳細情報

    基本情報

    2列溝タイプのフレームをブラケット一つで接続可能です。1面に取付穴が4個のタイプです。8本のボルトを使用するためフレームをより強固に接続可能です。

    ご注意

    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格


    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    数量区分標準対応個別対応
    小口大口
    数　量1～200201～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。
    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

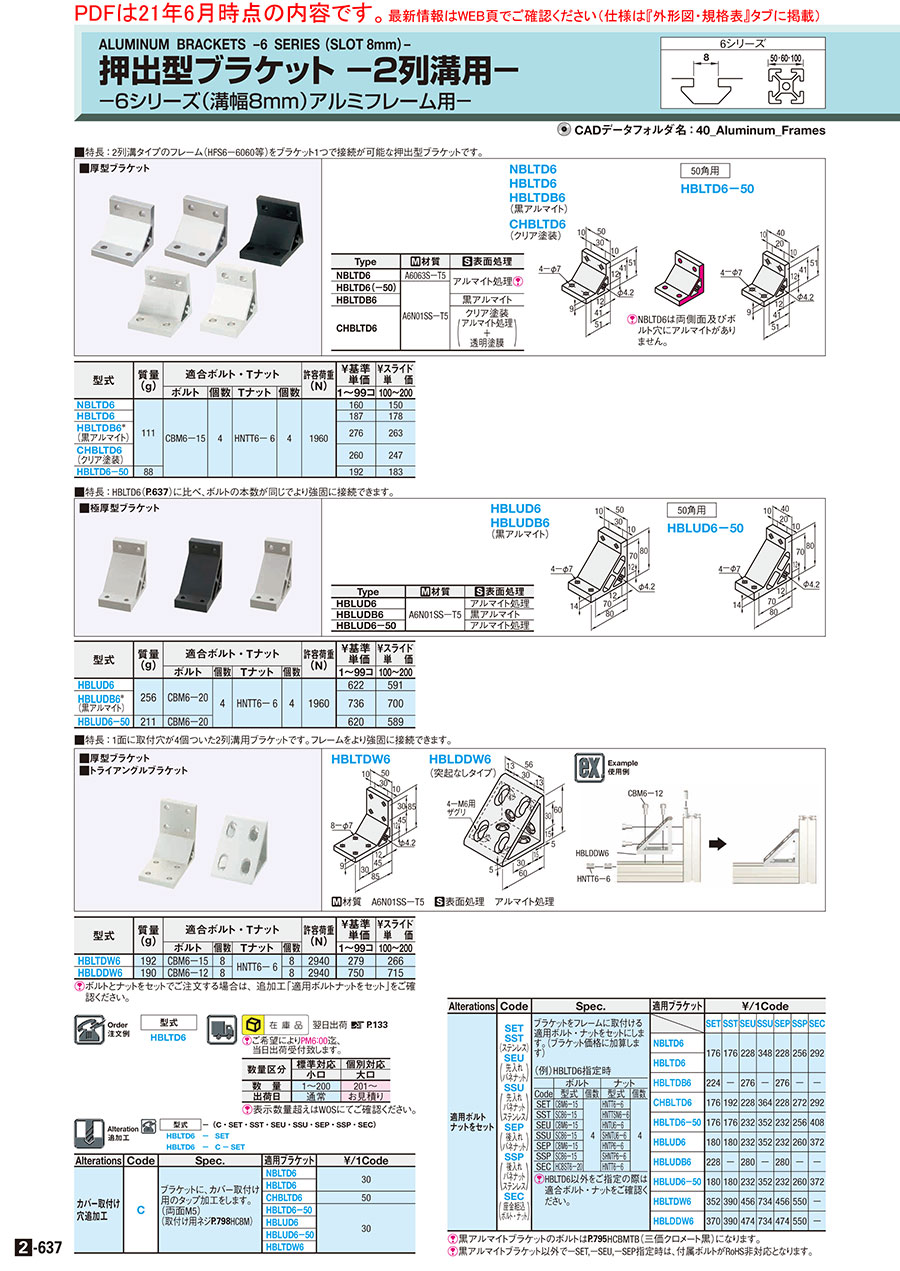

    2-637
