６シリーズ（溝幅８ｍｍ）－２列溝用－ 突起付ブラケット
- 通常単価(税別)
- 239円～984円
- 税込単価
- 263円～1,082円
回り止めになる突起がついた2列溝用のブラケットです。6シリーズ50角フレームに...
詳細情報を確認するご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が56型番あります。

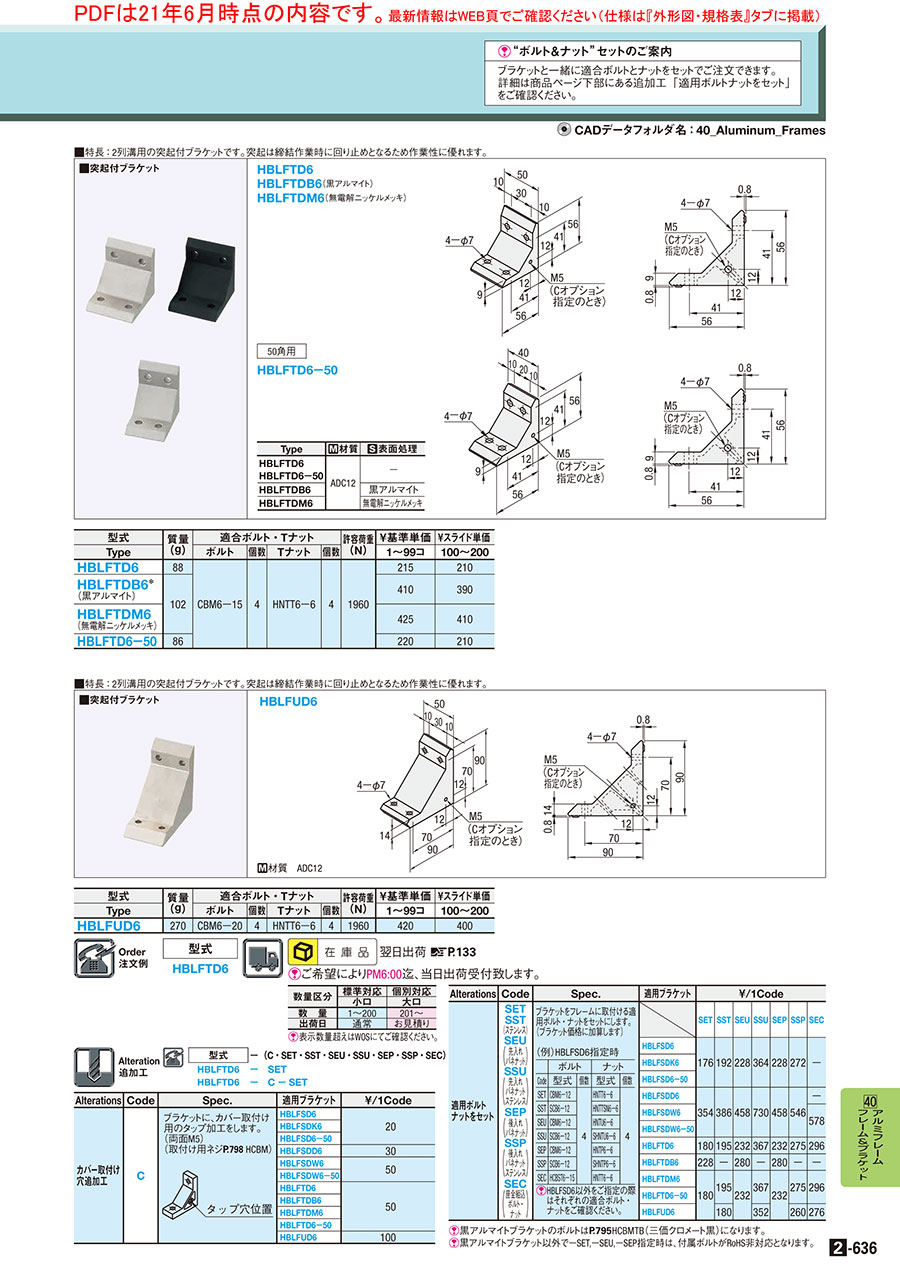

外形図・規格表
[ ! ]ブラケットの直角度は、直角度公差表をご確認下さい。
[ ! ]ボルトとナットもセットで購入可能です。下記追加工をご覧ください。
外形図
HBLFTD6
HBLFTDB6（黒アルマイト）
HBLFTDM6（無電解ニッケルメッキ）
HBLFTD6－50 50角用
[ ! ]ブラケットの直角度は、直角度公差表をご確認下さい。
[ ! ]ボルトとナットもセットで購入可能です。下記追加工をご覧ください。
| Type | [ M ]材質 | [ S ]表面処理 |
| HBLFTD6 HBLFTD6−50 | ADC12 | − |
| HBLFTDB6 | 黒アルマイト | |
| HBLFTDM6 | 無電解ニッケルメッキ |
規格表
| 型式 |
| HBLFTD6 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。
| 型式 | 質量 (g) | 適合ボルト・Tナット | 許容荷重 (N) | ￥基準単価 | ￥スライド単価 | |||
| Type | ボルト | 個数 | Tナット | 個数 | 1〜99コ | 100〜200 | ||
| HBLFTD6 | 98 | CBM6−15 | 4 | HNTT6−6 | 4 | 1960 | 229 | 224 |
| HBLFTDB6 (黒アルマイト) | 437 | 415 | ||||||
| HBLFTDM6 (無電解ニッケルメッキ) | 453 | 437 | ||||||
| HBLFTD6−50 | 80 | 234 | 224 | |||||
追加工
| 型式 | − | (C・SET・SST・SEU・SSU・SEP・SSP・SEC) |
| HBLFTD6 | − | SET |
| HBLFTD6 | − | C−SET |
| Alterations | Code | Spec. | 適用ブラケット | ￥/1Code |
| カバー取付け 穴追加工 | C | ブラケットに、カバー取付用両面 M5タップ穴を追加できます。 型式例：HBLFTD6-C (取付け用ネジこちら HCBM)  | HBLFSD6 | 21 |
| HBLFSDK6 | ||||
| HBLFSD6−50 | ||||
| HBLFSDD6 | 32 | |||
| HBLFSDW6 | 53 | |||
| HBLFSDW6−50 | ||||
| HBLFTD6 | ||||
| HBLFTDB6 | ||||
| HBLFTDM6 | ||||
| HBLFTD6−50 | ||||
| HBLFUD6 | 107 |
| Alterations | Code | Spec. | 適用ブラケット | ￥/1Code | |||||||||||||||||||||||||||||||||||||||
| 適用 ボルト・ナット をセット | SET SST (ステンレス) SEU (先入れバネナット) SSU (先入れバネナット) (ステンレス) SEP (後入れバネナット) SSP (後入れバネナット) (ステンレス) SEC (座金組込ボルト・ナット) | ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。 (ブラケット価格に加算します) (例)HBLFTD6指定時
| － | SET | SST | SEU | SSU | SEP | SSP | SEC | |||||||||||||||||||||||||||||||||
| HBLFSD6 | 187 | 204 | 243 | 388 | 243 | 290 | − | ||||||||||||||||||||||||||||||||||||
| HBLFSDK6 | |||||||||||||||||||||||||||||||||||||||||||
| HBLFSD6−50 | |||||||||||||||||||||||||||||||||||||||||||
| HBLFSDD6 | 377 | 411 | 488 | 777 | 488 | 581 | − | ||||||||||||||||||||||||||||||||||||
| HBLFSDW6 | 616 | ||||||||||||||||||||||||||||||||||||||||||
| HBLFSDW6−50 | |||||||||||||||||||||||||||||||||||||||||||
| HBLFTD6 | 192 | 208 | 247 | 391 | 247 | 293 | 315 | ||||||||||||||||||||||||||||||||||||
| HBLFTDB6 | 243 | − | 298 | − | 298 | − | − | ||||||||||||||||||||||||||||||||||||
| HBLFTDM6 | 192 | 208 | 247 | 391 | 247 | 293 | 315 | ||||||||||||||||||||||||||||||||||||
| HBLFTD6−50 | |||||||||||||||||||||||||||||||||||||||||||
| HBLFUD6 | 192 | 375 | 277 | 294 | |||||||||||||||||||||||||||||||||||||||
[ ! ]黒アルマイトブラケット以外で－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応となります。
[ ! ]セットの組合せは下記「適応ボルト・ナットセット詳細」をご覧ください。
■適応ボルト・ナットセット詳細（単品購入可能です）
| 追加工型式 | ボルト | ナット | ||||
|---|---|---|---|---|---|---|
| 型式 | 材質 | タイプ | 型式 | 材質 | ストッパ | |
| SET | CBM6-15 | 鉄 | 先入れ | HNTT6-6 | 鉄 | 無し |
| SST | SCB6-15 | ステンレス | 先入れ | HNTTSN6-6 | ステンレス | 無し |
| SEU | CBM6-15 | 鉄 | 先入れ | HNTU6-6 | 鉄 | 有り |
| SSU | SCB6-15 | ステンレス | 先入れ | SHNTU6-6 | ステンレス | 有り |
| SEP | CBM6-15 | 鉄 | 後入れ | HNTP6-6 | 鉄 | 有り |
| SSP | SCB6-15 | ステンレス | 後入れ | SHNTP6-6 | ステンレス | 有り |
| SEC | HCBST6-20 | 鉄（座金付き） | 先入れ | HNTT6-6 | 鉄 | 無し |
※セットにした場合、ボルトとナットは取り付け穴数分付属されます。
対応フレーム
| Type | 表面処理 | 対応フレーム |
|---|---|---|
| HBLFTD6 | 表面処理なし | 6-6060 |
| HBLFTDB6 | 黒アルマイト | |
| HBLFTDM6 | 無電解ニッケルメッキ | |
| HBLFTD6-50 | 表面処理なし | 6-5050 |
技術情報
■直角度
ブラケットの直角度は、直角度公差表をご確認下さい。
■ブラケット許容荷重の考え方
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。
類似商品
■6シリーズ（溝幅8mm）-2列溝用- 突起付ブラケット
| 名称 | 突起付ブラケット（本商品） | 突起付ブラケット | 突起付反転ブラケット 取付穴4個タイプ | 突起付反転ブラケット 取付穴8個タイプ | 突起付反転ブラケット（リブ付き） |
|---|---|---|---|---|---|
| 画像 |
|
|
|
|
|
| 突起位置 | 両側突起付き | 両側突起付き | 両側突起付き / 片側突起付き | 片側突起付き | 両側突起付き |
| 許容荷重（N） | 1960 | 1960 | 1764 | 2940 | 2940/2964 |
| 角数 | 30・60角用/50角用 | 30・60角用 | 30・60角用/50角用 | 30・60角用 | 30・60角用/50角用 |
その他6シリーズ2列溝ブラケットは こちら。
関連商品
■6シリーズ（溝幅8mm）
| 商品名 | アルミフレーム | ブラインドジョイント | フレームキャップ | 溝カバー | ナット |
|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
| カタログページ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら |
| 総合情報ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
関連リンク
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
239円 ( 263円 ) | 在庫品1日目当日出荷可能 |
|
269円 ( 296円 ) | 在庫品1日目当日出荷可能 |
|
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
|
653円 ( 718円 ) | 在庫品1日目当日出荷可能 |
|
582円 ( 640円 ) | 在庫品1日目当日出荷可能 |
|
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
|
582円 ( 640円 ) | 在庫品1日目当日出荷可能 |
|
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
|
541円 ( 595円 ) | 在庫品1日目当日出荷可能 |
|
733円 ( 806円 ) | 在庫品1日目当日出荷可能 |
|
598円 ( 658円 ) | 在庫品1日目当日出荷可能 |
|
527円 ( 580円 ) | 在庫品1日目当日出荷可能 |
|
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
|
527円 ( 580円 ) | 在庫品1日目当日出荷可能 |
|
575円 ( 633円 ) | 在庫品1日目当日出荷可能 |
|
486円 ( 535円 ) | 在庫品1日目当日出荷可能 |
|
678円 ( 746円 ) | 在庫品1日目当日出荷可能 |
|
294円 ( 323円 ) | 在庫品1日目当日出荷可能 |
|
623円 ( 685円 ) | 在庫品1日目当日出荷可能 |
|
552円 ( 607円 ) | 在庫品1日目当日出荷可能 |
|
495円 ( 545円 ) | 在庫品1日目当日出荷可能 |
|
552円 ( 607円 ) | 在庫品1日目当日出荷可能 |
|
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
|
511円 ( 562円 ) | 在庫品1日目当日出荷可能 |
|
703円 ( 773円 ) | 在庫品1日目当日出荷可能 |
|
568円 ( 625円 ) | 在庫品1日目当日出荷可能 |
|
497円 ( 547円 ) | 在庫品1日目当日出荷可能 |
|
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
|
497円 ( 547円 ) | 在庫品1日目当日出荷可能 |
|
545円 ( 600円 ) | 在庫品1日目当日出荷可能 |
|
456円 ( 502円 ) | 在庫品1日目当日出荷可能 |
|
648円 ( 713円 ) | 在庫品1日目当日出荷可能 |
|
502円 ( 552円 ) | 在庫品1日目当日出荷可能 |
|
557円 ( 613円 ) | 在庫品1日目当日出荷可能 |
|
868円 ( 955円 ) | 在庫品1日目当日出荷可能 |
|
811円 ( 892円 ) | 在庫品1日目当日出荷可能 |
|
868円 ( 955円 ) | 在庫品1日目当日出荷可能 |
|
813円 ( 894円 ) | 在庫品1日目当日出荷可能 |
|
756円 ( 832円 ) | 在庫品1日目当日出荷可能 |
|
813円 ( 894円 ) | 在庫品1日目当日出荷可能 |
|
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
|
575円 ( 633円 ) | 在庫品1日目当日出荷可能 |
|
904円 ( 994円 ) | 在庫品1日目当日出荷可能 |
|
833円 ( 916円 ) | 在庫品1日目当日出荷可能 |
|
776円 ( 854円 ) | 在庫品1日目当日出荷可能 |
|
833円 ( 916円 ) | 在庫品1日目当日出荷可能 |
|
881円 ( 969円 ) | 在庫品1日目当日出荷可能 |
|
792円 ( 871円 ) | 在庫品1日目当日出荷可能 |
|
984円 ( 1,082円 ) | 在庫品1日目当日出荷可能 |
|
849円 ( 934円 ) | 在庫品1日目当日出荷可能 |
|
778円 ( 856円 ) | 在庫品1日目当日出荷可能 |
|
721円 ( 793円 ) | 在庫品1日目当日出荷可能 |
|
778円 ( 856円 ) | 在庫品1日目当日出荷可能 |
|
826円 ( 909円 ) | 在庫品1日目当日出荷可能 |
|
737円 ( 811円 ) | 在庫品1日目当日出荷可能 |
|
929円 ( 1,022円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
回り止めになる突起がついた2列溝用のブラケットです。6シリーズ50角フレームに対応しています。
