５シリーズ（溝幅６ｍｍ）　－１列溝用－　カバー付ブラケット

５シリーズ（溝幅６ｍｍ）　－１列溝用－　カバー付ブラケット

ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

上下にあるコンベヤの移載装置

【ご利用無料】
アルミフレーム筐体
設計ソフト

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が14型番あります。
数量：

外形図・規格表



外形図

HBLFSNT5

ブラケット

カバー

５シリーズ（溝幅６ｍｍ）　－１列溝用－　カバー付ブラケット:関連画像
[ M ]材質　本体：ADC12　カバー：ポリアミド黒

規格表

型式
HBLFSNT5
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。

型式質量
(g)		適合ボルト・Tナット許容荷重
(N)		￥基準単価￥スライド単価
Typeボルト個数Tナット個数1〜99コ100〜200
HBLFSNT517CBM5−102HNTT5−521176170162


追加工

型式−(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSNT5−SET
HBLFSNT5−C－SET
AlterationsCodeSpec.適用ブラケット￥/1Code
カバー取付け穴追加工Cブラケットに、カバー取付用両面M5タップ穴を追加できます。
型式例：HBLFSNT5-C
(取付け用ネジこちらHCBM)		HBLFSNF521
HBLFSN5
HBLFSN5－4
HBLFSNB553
HBLFSNM521
CHBLFSN548
HBLFSL521
HBLFSLB5
HBLFSLM5
HBLFSR5
HBLFSNK5
HBLFSNE5
HBLFSNT543
HBLFSSW553
HBLFSSWB5
■C穴追加工（カバー取付例）
追加工コード－Cをご指定ください。
AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルト
ナットをセット		SET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)		ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。(ブラケット価格に加算します)

(例)HBLFSNT5指定時
 ボルトナット
Code型式個数型式個数
SETCBM5－102HNTT5－52
SSTSCB5－10HNTTBS5－5
SEUCBM5－10HNTU5－5
SSUSCB5－10SHNTU5－5
SEPCBM5－10HNTP5－5
SSPSCB5－10SHNTP5－5



-SETSSTSEUSSUSEPSSPSEC
HBLFSNF58764113175113132132
HBLFSN5－
HBLFSN5－4
HBLFSNB598－124－124－
HBLFSNM58764113175113132132
CHBLFSN5
HBLFSL5－
HBLFSLB598－124－124－
HBLFSLM58764113175113132
HBLFSR5132
HBLFSNK5－
HBLFSNE5
HBLFSNT5101107127217127175
HBLFSSW5175128226349226264
HBLFSSWB5196－247－247－
[ ! ]黒アルマイト、カチオン電着（黒）ブラケットのボルトはこちらのHCBMTB（三価クロメート黒）になります。
[ ! ]黒アルマイト、カチオン電着（黒）ブラケット以外で－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応品となります。 　

■適応ボルト・ナットセット詳細（単品購入可能です）

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM5-10鉄先入れHNTT5-5鉄無し
SSTSCB5-10ステンレス先入れHNTTSN5-5ステンレス無し
SEUCBM5-10鉄先入れHNTU5-5鉄有り
SSUSCB5-10ステンレス先入れSHNTU5-5ステンレス有り
SEPCBM5-10鉄後入れHNTP5-5鉄有り
SSPSCB5-10ステンレス後入れSHNTP5-5ステンレス有り

使用例

防塵用のカバーを装着したタイプです。内部に埃が溜まらず衛生面で優れます。
※5シリーズカバー単体（型番：HBLFSNC5-6）：WOSでの型番入力で購入可能

５シリーズ（溝幅６ｍｍ）　－１列溝用－　カバー付ブラケット 関連画像1_使用例


技術情報

■ブラケット許容荷重の考え方


５シリーズ（溝幅６ｍｍ）　－１列溝用－　カバー付ブラケット 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

類似商品

■突起付きブラケット：取付面に回り止め用の突起が付いています。

商品名カバー付ブラケット突起付反転ブラケット片リブブラケットナット止ブラケット片側突起付ブラケット
製品写真

5シリーズ（溝幅6mm） -1列溝用- カバー付ブラケット 関連画像1_類似商品

5シリーズ（溝幅6mm） -1列溝用- カバー付ブラケット 関連画像2_類似商品

5シリーズ（溝幅6mm） -1列溝用- カバー付ブラケット 関連画像3_類似商品

5シリーズ（溝幅6mm） -1列溝用- カバー付ブラケット 関連画像4_類似商品

5シリーズ（溝幅6mm） -1列溝用- カバー付ブラケット 関連画像5_類似商品

材質ADC12ADC12ADC12ADC12ADC12
特長防塵用のカバーを装着したタイプです。内部に埃が溜まらず衛生面で優れます。取付面に突起が付いており、取付時の位置決めが容易です。最もオーソドックスなタイプです。リブ（側面）が片側のみで六角レンチを回しやすいタイプです。長い突起がナット止となり、ナット位置の微調整が不要なタイプです。突起が片側のみに付いておりフレーム/プレートの接続時に有効です。
代表型式本商品HBLFSN5HBLFSL5HBLFSR5HBLFSNK5

関連商品

■5シリーズ（溝幅6mm）

商品名アルミフレームブラインドジョイントフレームキャップ溝カバーナット
写真

5シリーズ（溝幅6mm） -1列溝用- カバー付ブラケット 関連画像1_関連商品

5シリーズ（溝幅6mm） -1列溝用- カバー付ブラケット 関連画像2_関連商品

5シリーズ（溝幅6mm） -1列溝用- カバー付ブラケット 関連画像3_関連商品

5シリーズ（溝幅6mm） -1列溝用- カバー付ブラケット 関連画像4_関連商品

5シリーズ（溝幅6mm） -1列溝用- カバー付ブラケット 関連画像5_関連商品

カタログページ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数
  • 1
    • 型番
    HBLFSNT5
    HBLFSNT5-C
    HBLFSNT5-C-SEP
    HBLFSNT5-C-SET
    HBLFSNT5-C-SEU
    HBLFSNT5-C-SSP
    HBLFSNT5-C-SST
    HBLFSNT5-C-SSU
    HBLFSNT5-SEP
    HBLFSNT5-SET
    HBLFSNT5-SEU
    HBLFSNT5-SSP
    HBLFSNT5-SST
    HBLFSNT5-SSU

    環境対応

    カバー取付け穴追加工

    付属品

    		RoHS?最小発注数量
    RoHS対応（10物質）
    無
    無
    10
    1個
    RoHS対応（10物質）
    C(カバー取付けタップ加工)
    無
    10
    1個
    -
    C(カバー取付けタップ加工)
    SEP(ボルト・後入れバネナットセット)
    10
    1個
    -
    C(カバー取付けタップ加工)
    SET(ボルト・ナットセット)
    10
    1個
    -
    C(カバー取付けタップ加工)
    SEU(ボルト・先入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    C(カバー取付けタップ加工)
    SSP(ステンレスボルト・後入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    C(カバー取付けタップ加工)
    SST(ステンレスボルト・ナットセット)
    10
    1個
    RoHS対応（10物質）
    C(カバー取付けタップ加工)
    SSU(ステンレスボルト・先入れバネナットセット)
    10
    1個
    -
    無
    SEP(ボルト・後入れバネナットセット)
    10
    1個
    -
    無
    SET(ボルト・ナットセット)
    10
    1個
    -
    無
    SEU(ボルト・先入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    無
    SSP(ステンレスボルト・後入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    無
    SST(ステンレスボルト・ナットセット)
    10
    1個
    RoHS対応（10物質）
    無
    SSU(ステンレスボルト・先入れバネナットセット)
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    178円
    ( 196円 )
    在庫品1日目当日出荷可能
    223円
    ( 245円 )
    在庫品1日目当日出荷可能
    356円
    ( 392円 )
    在庫品1日目当日出荷可能
    329円
    ( 362円 )
    在庫品1日目当日出荷可能
    356円
    ( 392円 )
    在庫品1日目当日出荷可能
    406円
    ( 447円 )
    在庫品1日目当日出荷可能
    335円
    ( 369円 )
    在庫品1日目当日出荷可能
    450円
    ( 495円 )
    在庫品1日目当日出荷可能
    311円
    ( 342円 )
    在庫品1日目当日出荷可能
    284円
    ( 312円 )
    在庫品1日目当日出荷可能
    311円
    ( 342円 )
    在庫品1日目当日出荷可能
    361円
    ( 397円 )
    在庫品1日目当日出荷可能
    290円
    ( 319円 )
    在庫品1日目当日出荷可能
    405円
    ( 446円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    突起付反転ブラケットのカバー付タイプです。内部に埃がたまりません。

    ご注意

    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格


    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    数量区分標準対応個別対応
    小口大口
    数　量1～200201～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。
    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

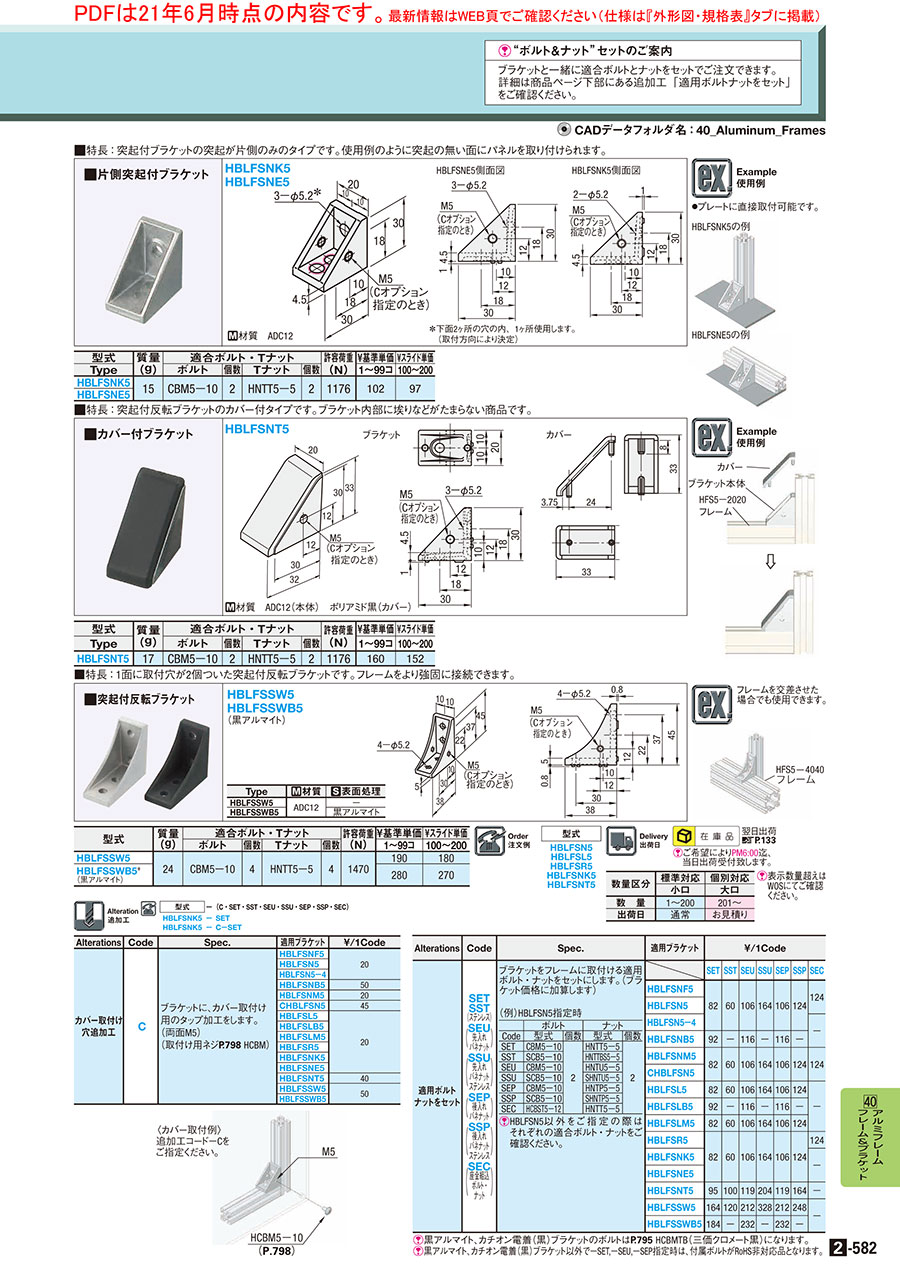

    2-582
