５シリーズ（溝幅６ｍｍ）　－３列溝用－　押出厚型ブラケット

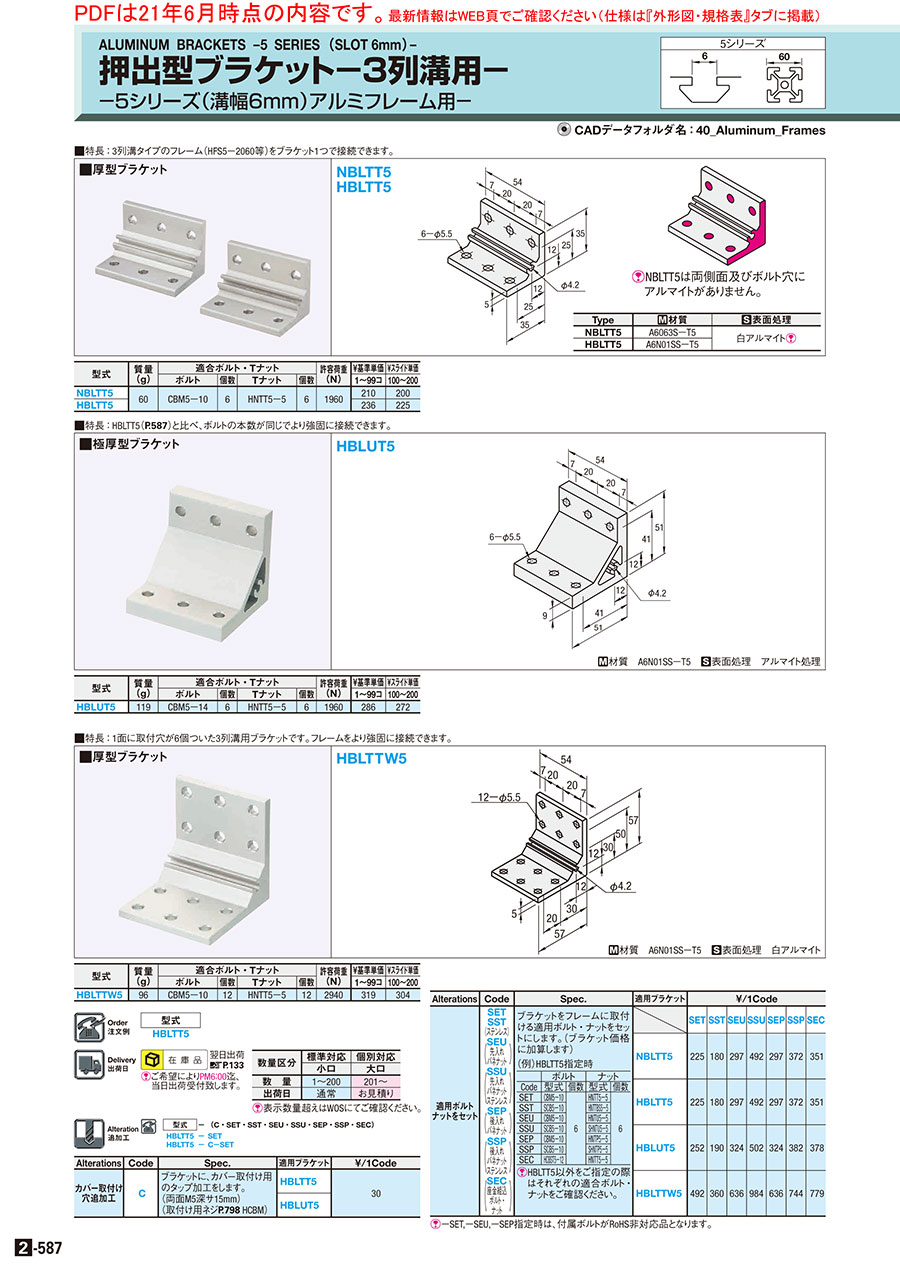

カタログ |P.2-587

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 234円～843円

税込単価: 257円～927円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

５シリーズ（溝幅６ｍｍ）用薄型ブラケット

4.5

通常価格(税別)： 66円 (税込価格：73円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

５シリーズ（溝幅６ｍｍ）　－１列溝用－　突起付反転ブラケット

4.6

通常価格(税別)： 70円 (税込価格：77円)

通常出荷日：在庫品1日目

3列溝タイプのアルミフレームをブラケット一つで接続可能です。

詳細情報を確認する

ブラケット種類
押出型ブラケット
シリーズ
ミスミ　5シリーズ（溝幅6mm）
適用フレーム幅 (mm)
60
適用溝数
3列溝
突起位置選択
突起なし
付加機能（押出型ブラケット）
スタンダード
直角度
基準なし
表面処理
白アルマイト
ブラケットタイプ
厚型ブラケット
適合ボルト
M5ボルト
フレーム接続穴数
6

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が24型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

NBLTT5
HBLTT5

[ ! ]NBLTT5は両側面及びボルト穴にアルマイトがありません。

Type	[ M ]材質	[ S ]表面処理
NBLTT5	A6063S−T5	白アルマイト[ ! ]
HBLTT5	A6N01SS−T5	白アルマイト[ ! ]

規格表

型式

HBLTT5

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。

型式	質量 (g)	適合ボルト・Tナット				許容荷重 (N)	￥基準単価	￥スライド単価
		ボルト	個数	Tナット	個数		1〜99コ	100〜200
NBLTT5	60	CBM5−10	6	HNTT5−5	6	1960	224	213
HBLTT5							251	240

追加工

型式	－	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLTT5	－	SET
HBLTT5	－	C－SET

Alterations	Code	Spec.	適用ブラケット	￥/1Code
カバー取付け穴追加工	C	ブラケットに、カバー取付用両面M5タップ穴深さ15ｍｍを追加できます。型式例：HBLTT5-C (取付け用ネジこちら HCBM)	HBLTT5	32
			HBLUT5
			HBLTTW5

Alterations

Code

Spec.

適用ブラケット

￥/1Code

適用ボルト
ナットをセット

SET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)
SEC
(座金組込
ボルト・
ナット)

ブラケットをフレームに取付ける適用ボルト・
ナットをセットにします。(ブラケット価格に
加算します)

(例)HBLTT5指定時

	ボルト		ナット
Code	型式	個数	型式	個数
SET	CBM5－10	6	HNTT5－5	6
SST	SCB5－10		HNTTBS5－5
SEU	CBM5－10		HNTU5－5
SSU	SCB5－10		SHNTU5－5
SEP	CBM5－10		HNTP5－5
SSP	SCB5－10		SHNTP5－5
SEC	HCBST5－12		HNTT5－5

－

SET

SST

SEU

SSU

SEP

SSP

SEC

NBLTT5

240

192

316

524

316

396

374

HBLTT5

HBLUT5

268

202

345

535

345

407

403

HBLTTW5

524

383

677

1,048

677

792

830

[ ! ]－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応品となります。

■適応ボルト・ナットセット詳細（単品購入可能です）

追加工型式	ボルト		ナット
追加工型式	型式	材質	タイプ	型式	材質	ストッパ
SET	CBM5-10	鉄	先入れ	HNTT5-5	鉄	無し
SST	SCB5-10	ステンレス	先入れ	HNTTBS5-5	ステンレス	無し
SEU	CBM5-10	鉄	先入れ	HNTU5-5	鉄	有り
SSU	SCB5-10	ステンレス	先入れ	SHNTU5-5	ステンレス	有り
SEP	CBM5-10	鉄	後入れ	HNTP5-5	鉄	有り
SSP	SCB5-10	ステンレス	後入れ	SHNTP5-5	ステンレス	有り
SEC	HCBST5-12	鉄（座金付き）	先入れ	HNTT5-5	鉄	無し

※セットにした場合、ボルト・ナットは取付け穴数分付属されます。

使用例

特長：3列溝のフレームを1つのブラケットで接続できます。

対応フレーム
5シリーズ60角フレーム

類似商品

■5シリーズ（溝幅6mm） -3列溝用-

シリーズ名	【本商品】押出厚型ブラケット	押出極厚型ブラケット	押出厚型ブラケット	薄型ブラケット
製品写真
許容荷重（N）	1960	1960	2940	1617

技術情報

■直角度

ブラケットの直角度は、直角度公差表をご確認下さい。

■ブラケット許容荷重の考え方

左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

■アルミフレーム素材の機械的性質（JIS規格参考）

材質（JIS記号）	A6063S-T5	A6N01SS-T5
引張り強さ（N/mm²）	155以上	245以上
耐力（N/mm²）	110以上	205以上
縦弾性係数（N/mm²）	69972	69972
ブリネル硬度（HB）	88	88
表面処理	アルマイト処理9μm以上	アルマイト処理9μm以上

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

環境対応	詳細材質	カバー取付け穴追加工	付属品	RoHS?	最小発注数量

RoHS対応（10物質）	A6N01SS-T5	無	無	10	1個
RoHS対応（10物質）	A6N01SS-T5	C(カバー取付けタップ加工)	無	10	1個
RoHS対応（10物質）	A6N01SS-T5	C(カバー取付けタップ加工)	SEC(座金組込ボルト・ナットセット)	10	1個
-	A6N01SS-T5	C(カバー取付けタップ加工)	SEP(ボルト・後入れバネナットセット)	10	1個
-	A6N01SS-T5	C(カバー取付けタップ加工)	SET(ボルト・ナットセット)	10	1個
-	A6N01SS-T5	C(カバー取付けタップ加工)	SEU(ボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	C(カバー取付けタップ加工)	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	C(カバー取付けタップ加工)	SST(ステンレスボルト・ナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	C(カバー取付けタップ加工)	SSU(ステンレスボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	無	SEC(座金組込ボルト・ナットセット)	10	1個
-	A6N01SS-T5	無	SEP(ボルト・後入れバネナットセット)	10	1個
-	A6N01SS-T5	無	SET(ボルト・ナットセット)	10	1個
-	A6N01SS-T5	無	SEU(ボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	無	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	無	SST(ステンレスボルト・ナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	無	SSU(ステンレスボルト・先入れバネナットセット)	10	1個
-	A6063S-T5	無	無	10	1個
RoHS対応（10物質）	A6063S-T5	無	SEC(座金組込ボルト・ナットセット)	10	1個
-	A6063S-T5	無	SEP(ボルト・後入れバネナットセット)	10	1個
-	A6063S-T5	無	SET(ボルト・ナットセット)	10	1個
-	A6063S-T5	無	SEU(ボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	A6063S-T5	無	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
RoHS対応（10物質）	A6063S-T5	無	SST(ステンレスボルト・ナットセット)	10	1個
RoHS対応（10物質）	A6063S-T5	無	SSU(ステンレスボルト・先入れバネナットセット)	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

262円 ( 288円 )	在庫品1日目当日出荷可能	SL-HBLTT5
295円 ( 325円 )	在庫品1日目当日出荷可能	SL-HBLTT5-C
686円 ( 755円 )	在庫品1日目当日出荷可能	SL-HBLTT5
625円 ( 688円 )	在庫品1日目当日出荷可能	SL-HBLTT5
546円 ( 601円 )	在庫品1日目当日出荷可能	SL-HBLTT5
625円 ( 688円 )	在庫品1日目当日出荷可能	SL-HBLTT5
709円 ( 780円 )	在庫品1日目当日出荷可能	SL-HBLTT5-C-SSP
496円 ( 546円 )	在庫品1日目当日出荷可能	SL-HBLTT5-C-SST
843円 ( 927円 )	在庫品1日目当日出荷可能	SL-HBLTT5-C-SSU
653円 ( 718円 )	在庫品1日目当日出荷可能	SL-HBLTT5
592円 ( 651円 )	在庫品1日目当日出荷可能	SL-HBLTT5
513円 ( 564円 )	在庫品1日目当日出荷可能	SL-HBLTT5
592円 ( 651円 )	在庫品1日目当日出荷可能	SL-HBLTT5
676円 ( 744円 )	在庫品1日目当日出荷可能	SL-HBLTT5-SSP
463円 ( 509円 )	在庫品1日目当日出荷可能	SL-HBLTT5-SST
810円 ( 891円 )	在庫品1日目当日出荷可能	SL-HBLTT5-SSU
234円 ( 257円 )	在庫品1日目当日出荷可能	SL-NBLTT5
625円 ( 688円 )	在庫品1日目当日出荷可能	SL-NBLTT5
564円 ( 620円 )	在庫品1日目当日出荷可能	SL-NBLTT5
485円 ( 534円 )	在庫品1日目当日出荷可能	SL-NBLTT5
564円 ( 620円 )	在庫品1日目当日出荷可能	SL-NBLTT5
648円 ( 713円 )	在庫品1日目当日出荷可能	SL-NBLTT5-SSP
435円 ( 479円 )	在庫品1日目当日出荷可能	SL-NBLTT5-SST
782円 ( 860円 )	在庫品1日目当日出荷可能	SL-NBLTT5-SSU

基本情報

3列溝タイプのアルミフレームをブラケット一つで接続可能です。

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～200	201～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
