ミスミ

５シリーズ（溝幅６ｍｍ）　－２列溝用－　　押出厚型ブラケット

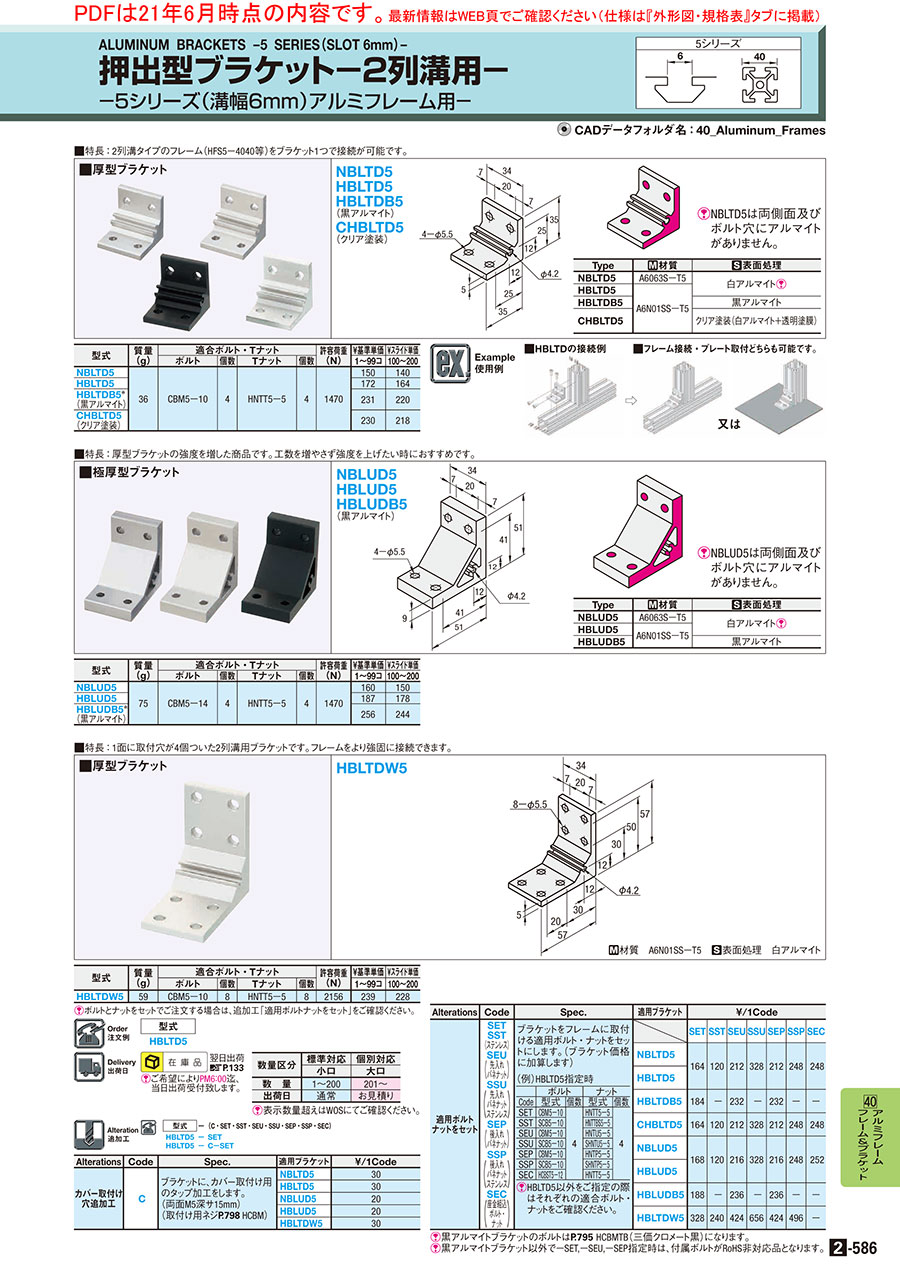

カタログ |P.2-586

4.6

平均満足度4.6

この商品のレビューをみる（5件）

通常単価(税別): 167円～701円

税込単価: 184円～771円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

５シリーズ（溝幅６ｍｍ）用薄型ブラケット

4.5

通常価格(税別)： 66円 (税込価格：73円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

５シリーズ（溝幅６ｍｍ）　－１列溝用－　　押出厚型ブラケット

4.2

通常価格(税別)： 89円 (税込価格：98円)

通常出荷日：在庫品1日目

2列溝タイプのフレームをブラケット一つで接続可能です。押出型ブラケットです。突...

詳細情報を確認する

ブラケット種類
押出型ブラケット
シリーズ
ミスミ　5シリーズ（溝幅6mm）
適用フレーム幅 (mm)
40 / 60 / 80
適用溝数
2列溝
突起位置選択
突起なし
付加機能（押出型ブラケット）
スタンダード
直角度
基準なし
ブラケットタイプ
厚型ブラケット
適合ボルト
M5ボルト
フレーム接続穴数
4

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が52型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

NBLTD5
HBLTD5
HBLTDB5(黒アルマイト)
CHBLTD5(クリア塗装)

[ ! ]NBLTD5は両側面及びボルト穴にアルマイトがありません。

[ ! ]アルミフレーム接触面にフライス加工をしており、直角度を保証しております。
[ ! ]ブラケットの直角度は、直角度公差表をご確認下さい。
[ ! ]NBLTD5・CHBLTD5はフライス加工をしておりません。直角公差±1°となります。

Type	[ M ]材質	[ S ]表面処理
NBLTD5	A6063S−T5	白アルマイト[ ! ]
HBLTD5	A6N01SS−T5	白アルマイト[ ! ]
HBLTDB5		黒アルマイト
CHBLTD5		クリア塗装(白アルマイト＋透明塗膜)

規格表

型式

HBLTD5

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。

型式	質量 (g)	適合ボルト・Tナット				許容荷重 (N)	￥基準単価	￥スライド単価
		ボルト	個数	Tナット	個数		1〜99コ	100〜200
NBLTD5	36	CBM5−10	4	HNTT5−5	4	1470	160	149
HBLTD5							183	175
HBLTDB5^＊(黒アルマイト)							246	234
CHBLTD5 (クリア塗装)							245	232

追加工

型式	－	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLTD5	－	SET
HBLTD5	－	C－SET

Alterations	Code	Spec.	適用ブラケット	￥/1Code
カバー取付け穴追加工	C	ブラケットに、カバー取付用両面M5タップ穴深さ15mmを追加できます。型式例：HBLTD5-C (取付け用ネジこちら HCBM)	NBLTD5	32
			HBLTD5	32
			CHBLTD5	53
			NBLUD5	21
			HBLUD5	21
			HBLTDW5	32

Alterations

Code

Spec.

適用ブラケット

￥/1Code

適用ボルト
ナットをセット

SET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)
SEC
(座金組込
ボルト・ナット)

ブラケットをフレームに取付ける適用ボルト・
ナットをセットにします。(ブラケット価格に
加算します)

(例)HBLTD5指定時

	ボルト		ナット
Code	型式	個数	型式	個数
SET	CBM5－10	4	HNTT5－5	4
SST	SCB5－10		HNTTBS5－5
SEU	CBM5－10		HNTU5－5
SSU	SCB5－10		SHNTU5－5
SEP	CBM5－10		HNTP5－5
SSP	SCB5－10		SHNTP5－5
SEC	HCBST5－12		HNTT5－5

－

SET

SST

SEU

SSU

SEP

SSP

SEC

NBLTD5

175

128

226

349

226

264

HBLTD5

HBLTDB5

196

−

247

−

247

−

CHBLTD5

175

128

226

349

226

264

NBLUD5

179

128

230

349

230

264

268

HBLUD5

HBLUDB5

200

−

251

−

251

−

HBLTDW5

349

256

452

699

452

528

−

[ ! ]黒アルマイトブラケットのボルトはこちらのHCBMTB（三価クロメート黒）になります。
[ ! ]黒アルマイトブラケット以外で－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応品となります。

■適応ボルト・ナットセット詳細（単品購入可能です）

追加工型式	ボルト		ナット
追加工型式	型式	材質	タイプ	型式	材質	ストッパ
SET	CBM5-10	鉄	先入れ	HNTT5-5	鉄	無し
SST	SCB5-10	ステンレス	先入れ	HNTTBS5-5	ステンレス	無し
SEU	CBM5-10	鉄	先入れ	HNTU5-5	鉄	有り
SSU	SCB5-10	ステンレス	先入れ	SHNTU5-5	ステンレス	有り
SEP	CBM5-10	鉄	後入れ	HNTP5-5	鉄	有り
SSP	SCB5-10	ステンレス	後入れ	SHNTP5-5	ステンレス	有り
SEC	HCBST5-12	鉄（座金付き）	先入れ	HNTT5-5	鉄	無し

使用例

押出型ブラケットです。突起がないため、フレーム接続・プレート取付どちらも対応可能です。
2列溝の商品を1つのブラケットで接続可能です。（使用フレーム例： HFS5-4040）

■HBLTDの接続例

■フレーム接続・プレート取付どちらも可能です。

又は

類似商品

■5シリーズ（溝幅6mm） -2列溝用- ブラケット

商品名	【本商品】押出厚型ブラケット	押出極厚型ブラケット	押出厚型ブラケット	薄型ブラケット	突起付反転ブラケット	突起付反転ブラケット	突起付ブラケット
画像
突起位置	-	-	-	-	両側突起付き / 片側突起付き	両側突起付き	両側突起付き
許容荷重（N）	1470	1470	2156	686/1176/1617	1470	2156	1470
材質	A6063S-T5 A6N01SS-T5	A6063S-T5 A6N01SS-T5	A6N01SS-T5	A6N01SS-T5	ADC12	ADC12	ADC12
特長	押出厚型ブラケットです。クリア塗装に対応しています。	押出厚型ブラケットの強度を増した商品です。埃がたまりにくい形状です。	1面に取り付け穴が4個付いたタイプで、より強固に接続できます。	取付時の省スペース化に有効です。追加工で穴位置の変更が可能です。	L字接続、クロス接続が可能。突起付きのため位置決めが容易。	リブ付で1面に取り付け穴が4個ついているため、より強固に接続できます。	突起付きのため位置決めが容易。埃がたまりにくい形状です。

■押出型ブラケットと突起付きブラケットの違い

【本商品】押出型ブラケット	・押出型ブラケットの材質A6N01SS-T5で、アルミ押出しで作成しています。表面にアルマイト処理を施しております。・フレームと外観を統一したい際に有効です。埃のたまりにくい構造です。・突起付きブラケットより強度がでるため、強度を必要とする箇所に最適です。
突起付きブラケット	・突起付ブラケットは材質ADC12を型で作成したブラケットです。基本アルマイト処理なく同サイズの押出型ブラケットに比べ安価です。・突起は締結作業時の回り止めとなるため、作業性に優れます。・付加機能をつけたさまざまな種類のブラケットがあります。

技術情報

■直角度

ブラケットの直角度は、直角度公差表をご確認下さい。

■ブラケット許容荷重の考え方

５シリーズ（溝幅６ｍｍ）　－２列溝用－　　押出厚型ブラケット関連画像1_技術情報

左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

■アルミフレーム素材の機械的性質（JIS規格参考）

材質（JIS記号）	A6063S-T5	A6N01SS-T5
引張り強さ（N/mm²）	155以上	245以上
耐力（N/mm²）	110以上	205以上
縦弾性係数（N/mm²）	69972	69972
ブリネル硬度（HB）	88	88
表面処理	アルマイト処理9μm以上	アルマイト処理9μm以上

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

詳細材質	表面処理	カバー取付け穴追加工	付属品	RoHS?	最小発注数量

A6N01SS-T5	クリア塗装	無	無	10	1個
A6N01SS-T5	クリア塗装	C(カバー取付けタップ加工)	無	10	1個
A6N01SS-T5	クリア塗装	C(カバー取付けタップ加工)	SEC(座金組込ボルト・ナットセット)	10	1個
A6N01SS-T5	クリア塗装	C(カバー取付けタップ加工)	SEP(ボルト・後入れバネナットセット)	10	1個
A6N01SS-T5	クリア塗装	C(カバー取付けタップ加工)	SET(ボルト・ナットセット)	10	1個
A6N01SS-T5	クリア塗装	C(カバー取付けタップ加工)	SEU(ボルト・先入れバネナットセット)	10	1個
A6N01SS-T5	クリア塗装	C(カバー取付けタップ加工)	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
A6N01SS-T5	クリア塗装	C(カバー取付けタップ加工)	SST(ステンレスボルト・ナットセット)	10	1個
A6N01SS-T5	クリア塗装	C(カバー取付けタップ加工)	SSU(ステンレスボルト・先入れバネナットセット)	10	1個
A6N01SS-T5	クリア塗装	無	SEC(座金組込ボルト・ナットセット)	10	1個
A6N01SS-T5	クリア塗装	無	SEP(ボルト・後入れバネナットセット)	10	1個
A6N01SS-T5	クリア塗装	無	SET(ボルト・ナットセット)	10	1個
A6N01SS-T5	クリア塗装	無	SEU(ボルト・先入れバネナットセット)	10	1個
A6N01SS-T5	クリア塗装	無	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
A6N01SS-T5	クリア塗装	無	SST(ステンレスボルト・ナットセット)	10	1個
A6N01SS-T5	クリア塗装	無	SSU(ステンレスボルト・先入れバネナットセット)	10	1個
A6N01SS-T5	白アルマイト	無	無	10	1個
A6N01SS-T5	白アルマイト	C(カバー取付けタップ加工)	無	10	1個
A6N01SS-T5	白アルマイト	C(カバー取付けタップ加工)	SEC(座金組込ボルト・ナットセット)	10	1個
A6N01SS-T5	白アルマイト	C(カバー取付けタップ加工)	SEP(ボルト・後入れバネナットセット)	10	1個
A6N01SS-T5	白アルマイト	C(カバー取付けタップ加工)	SET(ボルト・ナットセット)	10	1個
A6N01SS-T5	白アルマイト	C(カバー取付けタップ加工)	SEU(ボルト・先入れバネナットセット)	10	1個
A6N01SS-T5	白アルマイト	C(カバー取付けタップ加工)	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
A6N01SS-T5	白アルマイト	C(カバー取付けタップ加工)	SST(ステンレスボルト・ナットセット)	10	1個
A6N01SS-T5	白アルマイト	C(カバー取付けタップ加工)	SSU(ステンレスボルト・先入れバネナットセット)	10	1個
A6N01SS-T5	白アルマイト	無	SEC(座金組込ボルト・ナットセット)	10	1個
A6N01SS-T5	白アルマイト	無	SEP(ボルト・後入れバネナットセット)	10	1個
A6N01SS-T5	白アルマイト	無	SET(ボルト・ナットセット)	10	1個
A6N01SS-T5	白アルマイト	無	SEU(ボルト・先入れバネナットセット)	10	1個
A6N01SS-T5	白アルマイト	無	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
A6N01SS-T5	白アルマイト	無	SST(ステンレスボルト・ナットセット)	10	1個
A6N01SS-T5	白アルマイト	無	SSU(ステンレスボルト・先入れバネナットセット)	10	1個
A6N01SS-T5	黒アルマイト	無	無	10	1個
A6N01SS-T5	黒アルマイト	無	SEP(ボルト・後入れバネナットセット)	10	1個
A6N01SS-T5	黒アルマイト	無	SET(ボルト・ナットセット)	10	1個
A6N01SS-T5	黒アルマイト	無	SEU(ボルト・先入れバネナットセット)	10	1個
A6063S-T5	白アルマイト	無	無	10	1個
A6063S-T5	白アルマイト	C(カバー取付けタップ加工)	無	10	1個
A6063S-T5	白アルマイト	C(カバー取付けタップ加工)	SEC(座金組込ボルト・ナットセット)	10	1個
A6063S-T5	白アルマイト	C(カバー取付けタップ加工)	SEP(ボルト・後入れバネナットセット)	10	1個
A6063S-T5	白アルマイト	C(カバー取付けタップ加工)	SET(ボルト・ナットセット)	10	1個
A6063S-T5	白アルマイト	C(カバー取付けタップ加工)	SEU(ボルト・先入れバネナットセット)	10	1個
A6063S-T5	白アルマイト	C(カバー取付けタップ加工)	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
A6063S-T5	白アルマイト	C(カバー取付けタップ加工)	SST(ステンレスボルト・ナットセット)	10	1個
A6063S-T5	白アルマイト	C(カバー取付けタップ加工)	SSU(ステンレスボルト・先入れバネナットセット)	10	1個
A6063S-T5	白アルマイト	無	SEC(座金組込ボルト・ナットセット)	10	1個
A6063S-T5	白アルマイト	無	SEP(ボルト・後入れバネナットセット)	10	1個
A6063S-T5	白アルマイト	無	SET(ボルト・ナットセット)	10	1個
A6063S-T5	白アルマイト	無	SEU(ボルト・先入れバネナットセット)	10	1個
A6063S-T5	白アルマイト	無	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
A6063S-T5	白アルマイト	無	SST(ステンレスボルト・ナットセット)	10	1個
A6063S-T5	白アルマイト	無	SSU(ステンレスボルト・先入れバネナットセット)	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

281円 ( 309円 )	在庫品1日目当日出荷可能	-
336円 ( 370円 )	在庫品1日目当日出荷可能	-
612円 ( 673円 )	在庫品1日目当日出荷可能	-
572円 ( 629円 )	在庫品1日目当日出荷可能	-
519円 ( 571円 )	在庫品1日目当日出荷可能	-
572円 ( 629円 )	在庫品1日目当日出荷可能	-
612円 ( 673円 )	在庫品1日目当日出荷可能	-
470円 ( 517円 )	在庫品1日目当日出荷可能	-
701円 ( 771円 )	在庫品1日目当日出荷可能	-
557円 ( 613円 )	在庫品1日目当日出荷可能	-
517円 ( 569円 )	在庫品1日目当日出荷可能	-
464円 ( 510円 )	在庫品1日目当日出荷可能	-
517円 ( 569円 )	在庫品1日目当日出荷可能	-
557円 ( 613円 )	在庫品1日目当日出荷可能	-
415円 ( 457円 )	在庫品1日目当日出荷可能	-
646円 ( 711円 )	在庫品1日目当日出荷可能	-
191円 ( 210円 )	在庫品1日目当日出荷可能	SL-HBLTD5
224円 ( 246円 )	在庫品1日目当日出荷可能	SL-HBLTD5-C
500円 ( 550円 )	在庫品1日目当日出荷可能	SL-HBLTD5
460円 ( 506円 )	在庫品1日目当日出荷可能	SL-HBLTD5
407円 ( 448円 )	在庫品1日目当日出荷可能	SL-HBLTD5
460円 ( 506円 )	在庫品1日目当日出荷可能	SL-HBLTD5
500円 ( 550円 )	在庫品1日目当日出荷可能	SL-HBLTD5-C-SSP
358円 ( 394円 )	在庫品1日目当日出荷可能	SL-HBLTD5-C-SST
589円 ( 648円 )	在庫品1日目当日出荷可能	SL-HBLTD5-C-SSU
467円 ( 514円 )	在庫品1日目当日出荷可能	SL-HBLTD5
427円 ( 470円 )	在庫品1日目当日出荷可能	SL-HBLTD5
374円 ( 411円 )	在庫品1日目当日出荷可能	SL-HBLTD5
427円 ( 470円 )	在庫品1日目当日出荷可能	SL-HBLTD5
467円 ( 514円 )	在庫品1日目当日出荷可能	SL-HBLTD5-SSP
325円 ( 358円 )	在庫品1日目当日出荷可能	SL-HBLTD5-SST
556円 ( 612円 )	在庫品1日目当日出荷可能	SL-HBLTD5-SSU
257円 ( 283円 )	在庫品1日目当日出荷可能	SL-HBLTDB5
515円 ( 567円 )	在庫品1日目当日出荷可能	SL-HBLTDB5
462円 ( 508円 )	在庫品1日目当日出荷可能	SL-HBLTDB5
515円 ( 567円 )	在庫品1日目当日出荷可能	SL-HBLTDB5
167円 ( 184円 )	在庫品1日目当日出荷可能	SL-NBLTD5
200円 ( 220円 )	在庫品1日目当日出荷可能	SL-NBLTD5-C
476円 ( 524円 )	在庫品1日目当日出荷可能	SL-NBLTD5
436円 ( 480円 )	在庫品1日目当日出荷可能	SL-NBLTD5
383円 ( 421円 )	在庫品1日目当日出荷可能	SL-NBLTD5
436円 ( 480円 )	在庫品1日目当日出荷可能	SL-NBLTD5
476円 ( 524円 )	在庫品1日目当日出荷可能	SL-NBLTD5-C-SSP
334円 ( 367円 )	在庫品1日目当日出荷可能	SL-NBLTD5-C-SST
565円 ( 622円 )	在庫品1日目当日出荷可能	SL-NBLTD5-C-SSU
443円 ( 487円 )	在庫品1日目当日出荷可能	SL-NBLTD5
403円 ( 443円 )	在庫品1日目当日出荷可能	SL-NBLTD5
350円 ( 385円 )	在庫品1日目当日出荷可能	SL-NBLTD5
403円 ( 443円 )	在庫品1日目当日出荷可能	SL-NBLTD5
443円 ( 487円 )	在庫品1日目当日出荷可能	SL-NBLTD5-SSP
301円 ( 331円 )	在庫品1日目当日出荷可能	SL-NBLTD5-SST
532円 ( 585円 )	在庫品1日目当日出荷可能	SL-NBLTD5-SSU

基本情報

2列溝タイプのフレームをブラケット一つで接続可能です。押出型ブラケットです。突起がないため、フレーム接続・プレート取付どちらも対応可能です。

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～200	201～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
６シリーズ（溝幅８ｍｍ）－１列溝用－　突起付反転ブラケット
6シリーズ1列溝用の突起付反転ブラケットです。L字接続、クロス接続どちらの場合でも接続が可能です。
ミスミ
５シリーズ（溝幅６ｍｍ）　－１列溝用－　突起付反転ブラケット
5シリーズ1列溝用の突起付反転ブラケットです。L字接続、クロス接続どちらの場合でも接続が可能です。
ミスミ
８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット
8シリーズ1列溝用の突起付反転ブラケットです。L字接続、クロス接続どちらの場合でも接続が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

５シリーズ（溝幅６ｍｍ）　－２列溝用－　　押出厚型ブラケットのレビュー

4.6平均満足度：4.65件のレビュー

星5
80%
星4
0%
星3
20%
星2
0%
星1
0%

試験装置用部品

満足度：5.02022/11/10

この商品は自社で製品用の試験装置を作製した際にアルミフレームのブラケットとして使用しました。元々がアルミフレーム用のもの...もっと読む

0人が参考にしています。

アルミフレームの接続

満足度：5.02022/08/12

接続部の強度を必要とする個所に使用しました。押し出し型のブラケットは形状がすっきりしているのもいいですね。

0人が参考にしています。

アルミフレーム組み立て用

満足度：5.02019/12/31

アルミフレーム直角接続用に使用しています。薄手ですが剛性は十分です。

0人が参考にしています。

アルミフレームの組み立てで使用。

満足度：3.02019/12/27

アルミフレームでテスト治具を製作するので、その組立て用部品として購入。

0人が参考にしています。

製作部品の支えに利用

満足度：5.02019/05/02

切削した部品の支え用に、Lアングルとして使用。サイズさえ合えば、作成するより安い。

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品５シリーズ（溝幅６ｍｍ）　－２列溝用－　　押出厚型ブラケット	５シリーズ（溝幅６ｍｍ）　－２列溝用－　押出厚型ブラケット	５シリーズ（溝幅６ｍｍ）　－２列溝用－　押出極厚型ブラケット	５シリーズ（溝幅６ｍｍ）　－１列溝用－　　押出極厚型ブラケット	６シリーズ（溝幅８ｍｍ）－１列溝用－　押出厚型ブラケット	８－４５シリーズ（溝幅１０ｍｍ）－２列溝用－　押出厚型ブラケット
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	167円-	266円 -	178円 -	112円 -	112円 -	301円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
ブラケット種類	押出型ブラケット	押出型ブラケット	押出型ブラケット	押出型ブラケット	押出型ブラケット	押出型ブラケット
シリーズ	ミスミ　5シリーズ（溝幅6mm）	ミスミ　5シリーズ（溝幅6mm）	ミスミ　5シリーズ（溝幅6mm）	ミスミ　5シリーズ（溝幅6mm）	ミスミ　6シリーズ（溝幅8mm）	ミスミ　8-45シリーズ（溝幅10mm）
適用フレーム幅(mm)	40 / 60 / 80	40 / 60 / 80	40 / 60 / 80	20 / 25 / 40 / 60 / 80	30 / 60 / 90	90
適用溝数	2列溝	2列溝	2列溝	1列溝	1列溝	2列溝
突起位置選択	突起なし	突起なし	突起なし	突起なし	突起なし	突起なし

よく一緒に購入される商品

ミスミ
アルミフレーム 5シリーズ Nタイプ正…0
通常価格(税別) : 4,577円-
通常出荷日 : 1日目
当日出荷可能
ミスミ
５シリーズ（溝幅６ｍｍ）　－１列溝用－　…4.2
通常価格(税別) : 89円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
５シリーズ（溝幅６ｍｍ）　アルミフレーム…3.9
通常価格(税別) : 156円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
５シリーズ（溝幅６ｍｍ）用　アルミフレー…4.5
通常価格(税別) : 47円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
フットベース4.4
通常価格(税別) : 384円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
パネルクランプ4.3
通常価格(税別) : 901円-
通常出荷日 : 2日目
当日出荷可能
ミスミ
アジャスタパッド＆キャスタプレートユニッ…4.1
通常価格(税別) : 1,468円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
５シリーズ（溝幅６ｍｍ）　２０・２５・４…4.4
通常価格(税別) : 72円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
段付平行ピン　ｐ６－ｈ７タイプ・ｐ６-ｇ…4.5
通常価格(税別) : 350円-
通常出荷日 : 在庫品1日目～
当日出荷可能

この商品に関連するミスミユニット事例その他の事例を探す

直角接続ブラケットカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

商品名	アルミフレーム	ブラインドジョイント	フレームキャップ	溝カバー	ナット
写真
カタログページ	5シリーズカタログ	5シリーズカタログ	5シリーズカタログ	5シリーズカタログ	5シリーズカタログ
商品ページ	こちら	こちら	こちら	こちら	こちら
総合情報ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

表面処理

カバー取付け穴追加工

付属品

タイプ

CAD

出荷日

５シリーズ（溝幅６ｍｍ） －２列溝用－ 押出厚型ブラケット

ご注意

外形図・規格表

外形図

規格表

追加工

使用例

類似商品

技術情報

関連商品

アルミフレーム 総合情報ページ

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

直角接続ブラケットカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

５シリーズ（溝幅６ｍｍ）　－２列溝用－　　押出厚型ブラケット

アルミフレーム総合情報ページ

この商品に関連するミスミユニット事例その他の事例を探す
