５シリーズ（溝幅６ｍｍ）　－１列溝用－　片リブブラケット

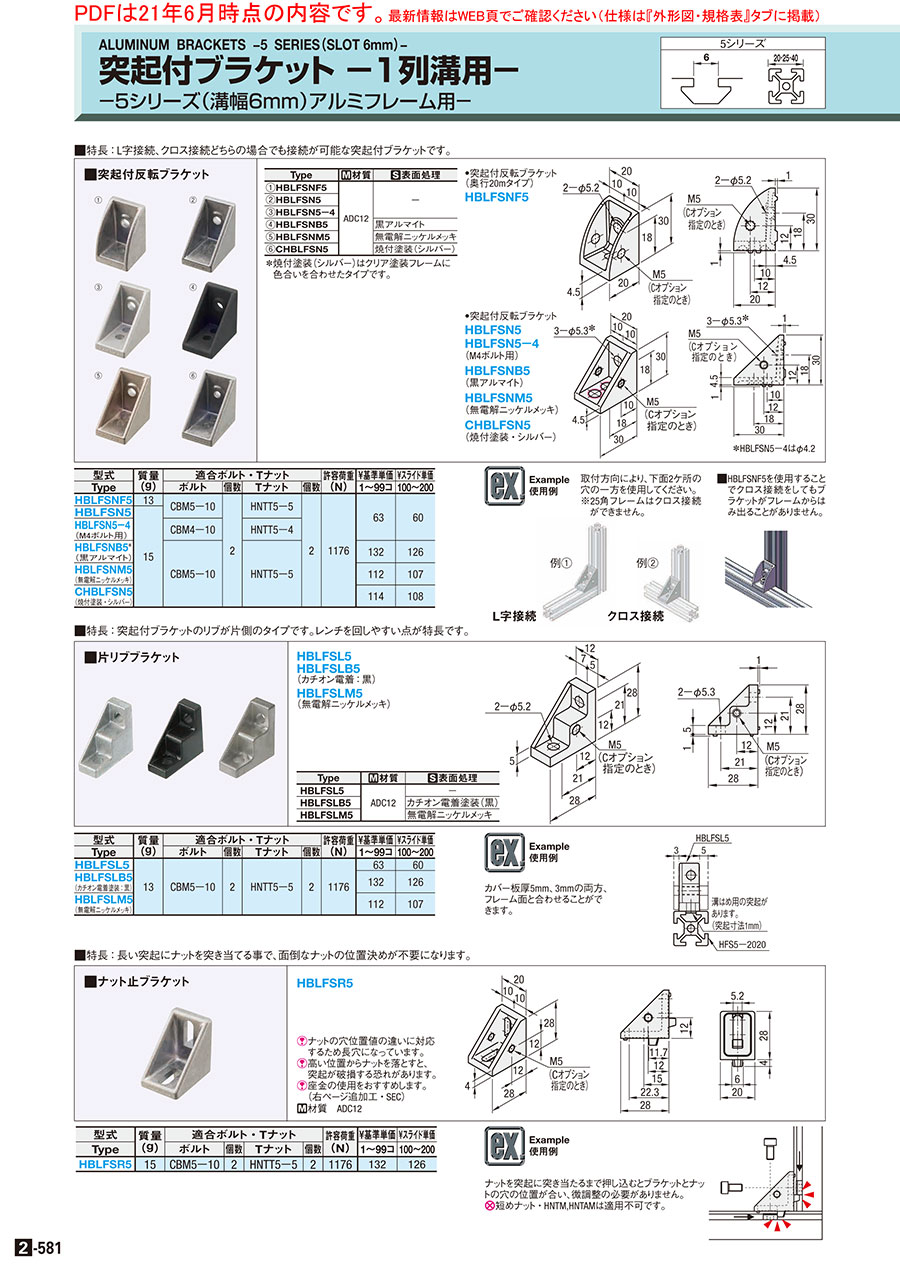

カタログ |P.2-581

4.5

平均満足度4.5

この商品のレビューをみる（33件）

通常単価(税別): 74円～337円

税込単価: 81円～371円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

５シリーズ（溝幅６ｍｍ）用薄型ブラケット

4.5

通常価格(税別)： 66円 (税込価格：73円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

５シリーズ（溝幅６ｍｍ）　－１列溝用－　突起付反転ブラケット

4.6

通常価格(税別)： 70円 (税込価格：77円)

通常出荷日：在庫品1日目

リブ（側面）が片側のみで、六角レンチを回しやすいタイプです。

詳細情報を確認する

詳細材質
ADC12
ブラケット種類
突起付ブラケット
シリーズ
ミスミ　5シリーズ（溝幅6mm）
適用フレーム幅 (mm)
20 / 25 / 40
適用溝数
1列溝
突起位置選択
両側突起付き
付加機能（突起付ブラケット）
片リブブラケット
直角度
基準あり
ブラケットタイプ
片リブブラケット
適合ボルト
M5ボルト
フレーム接続穴数
2

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が36型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

HBLFSL5
HBLFSLB5
HBLFSLM5

[ ! ]ブラケットの直角度は、直角度公差表をご確認下さい。

Type	[ M ]材質	[ S ]表面処理
HBLFSL5	ADC12	−
HBLFSLB5		カチオン電着塗装(黒)
HBLFSLM5		無電解ニッケルメッキ

規格表

型式

HBLFSL5

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。

型式	質量 (g)	適合ボルト・Tナット				許容荷重 (N)	￥基準単価	￥スライド単価
Type		ボルト	個数	Tナット	個数		1〜99コ	100〜200
HBLFSL5	13	CBM5−10	2	HNTT5−5	2	1176	67	64
HBLFSLB5 (カチオン電着塗装：黒)							141	134
HBLFSLM5 (無電解ニッケルメッキ)							119	114

追加工

型式	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSL5	−	SET
HBLFSL5	−	C－SET

Alterations	Code	Spec.	適用ブラケット	￥/1Code
カバー取付け穴追加工	C	ブラケットに、カバー取付用両面M5タップ穴を追加できます。型式例：HBLFSL5-C (取付け用ネジこちら HCBM)	HBLFSNF5	21
			HBLFSN5
			HBLFSN5－4
			HBLFSNB5	53
			HBLFSNM5	21
			CHBLFSN5	48
			HBLFSL5	21
			HBLFSLB5
			HBLFSLM5
			HBLFSR5
			HBLFSNK5
			HBLFSNE5
			HBLFSNT5	43
			HBLFSSW5	53
			HBLFSSWB5	53

■C穴追加工（カバー取付例）
追加工コード－Cをご指定ください。

HCBM5-10

Alterations

Code

Spec.

適用ブラケット

￥/1Code

適用ボルト
ナットをセット

SET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)
SEC
(座金組込
ボルト・
ナット)

ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。(ブラケット価格に加算します)

(例)HBLFSL5指定時

	ボルト		ナット
Code	型式	個数	型式	個数
SET	CBM5－10	2	HNTT5－5	2
SST	SCB5－10		HNTTBS5－5
SEU	CBM5－10		HNTU5－5
SSU	SCB5－10		SHNTU5－5
SEP	CBM5－10		HNTP5－5
SSP	SCB5－10		SHNTP5－5

SET

SST

SEU

SSU

SEP

SSP

SEC

HBLFSNF5

113

175

113

132

HBLFSN5

－

HBLFSN5－4

HBLFSNB5

－

124

－

124

－

HBLFSNM5

113

175

113

132

CHBLFSN5

HBLFSL5

－

HBLFSLB5

－

124

－

124

－

HBLFSLM5

113

175

113

132

HBLFSR5

132

HBLFSNK5

－

HBLFSNE5

HBLFSNT5

101

107

127

217

127

175

HBLFSSW5

175

128

226

349

226

264

HBLFSSWB5

196

－

247

－

247

－

[ ! ]黒アルマイト、カチオン電着（黒）ブラケットのボルトはこちらのHCBMTB（三価クロメート黒）になります。
[ ! ]黒アルマイト、カチオン電着（黒）ブラケット以外で－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応品となります。　

■適応ボルト・ナットセット詳細（単品購入可能です）

追加工型式	ボルト		ナット
追加工型式	型式	材質	タイプ	型式	材質	ストッパ
SET	CBM5-10	鉄	先入れ	HNTT5-5	鉄	無し
SST	SCB5-10	ステンレス	先入れ	HNTTBS5-5	ステンレス	無し
SEU	CBM5-10	鉄	先入れ	HNTU5-5	鉄	有り
SSU	SCB5-10	ステンレス	先入れ	SHNTU5-5	ステンレス	有り
SEP	CBM5-10	鉄	後入れ	HNTP5-5	鉄	有り
SSP	SCB5-10	ステンレス	後入れ	SHNTP5-5	ステンレス	有り

使用例

フレーム溝にはまる突起がついたタイプです。
突起は締結作業時の回り止めとなるため、作業性に優れます。
リブ（側面）が片側のみで六角レンチを回しやすいタイプです。

カバー板厚5mm、3mmの両方、フレーム面と合わせることができます。
関連画像

技術情報

■直角度
ブラケットの直角度は、直角度公差表をご確認下さい。
■ブラケット許容荷重の考え方

左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

類似商品

■突起付きブラケット：取付面に回り止め用の突起が付いています。

商品名	片リブブラケット	突起付反転ブラケット	カバー付ブラケット	ナット止ブラケット	片側突起付ブラケット
製品写真					片面に突起がなく、プレートに接続可能
材質	ADC12	ADC12	ADC12	ADC12	ADC12
特長	リブ（側面）が片側のみで六角レンチを回しやすいタイプです。	取付面に突起が付いており、取付時の位置決めが容易です。最もオーソドックスなタイプです。	防塵用のカバーを装着したタイプです。内部に埃が溜まらず衛生面で優れます。	長い突起がナット止となり、ナット位置の微調整が不要なタイプです。	突起が片側のみに付いておりフレーム/プレートの接続時に有効です。
代表型式	本商品	HBLFSN5	HBLFSNT5	HBLFSR5	HBLFSNK5

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

環境対応	表面処理	カバー取付け穴追加工	付属品	RoHS?	最小発注数量

RoHS対応（10物質）	無し	無	無	10	1個
RoHS対応（10物質）	無し	C(カバー取付けタップ加工)	無	10	1個
-	無し	C(カバー取付けタップ加工)	SEP(ボルト・後入れバネナットセット)	10	1個
-	無し	C(カバー取付けタップ加工)	SET(ボルト・ナットセット)	10	1個
-	無し	C(カバー取付けタップ加工)	SEU(ボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	無し	C(カバー取付けタップ加工)	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
RoHS対応（10物質）	無し	C(カバー取付けタップ加工)	SST(ステンレスボルト・ナットセット)	10	1個
RoHS対応（10物質）	無し	C(カバー取付けタップ加工)	SSU(ステンレスボルト・先入れバネナットセット)	10	1個
-	無し	無	SEP(ボルト・後入れバネナットセット)	10	1個
-	無し	無	SET(ボルト・ナットセット)	10	1個
-	無し	無	SEU(ボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	無し	無	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
RoHS対応（10物質）	無し	無	SST(ステンレスボルト・ナットセット)	10	1個
RoHS対応（10物質）	無し	無	SSU(ステンレスボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	カチオン電着メッキ(黒)	無	無	10	1個
RoHS対応（10物質）	カチオン電着メッキ(黒)	C(カバー取付けタップ加工)	無	10	1個
RoHS対応（10物質）	カチオン電着メッキ(黒)	C(カバー取付けタップ加工)	SEP(ボルト・後入れバネナットセット)	10	1個
RoHS対応（10物質）	カチオン電着メッキ(黒)	C(カバー取付けタップ加工)	SET(ボルト・ナットセット)	10	1個
RoHS対応（10物質）	カチオン電着メッキ(黒)	C(カバー取付けタップ加工)	SEU(ボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	カチオン電着メッキ(黒)	無	SEP(ボルト・後入れバネナットセット)	10	1個
RoHS対応（10物質）	カチオン電着メッキ(黒)	無	SET(ボルト・ナットセット)	10	1個
RoHS対応（10物質）	カチオン電着メッキ(黒)	無	SEU(ボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	無電解ニッケルメッキ	無	無	10	1個
RoHS対応（10物質）	無電解ニッケルメッキ	C(カバー取付けタップ加工)	無	10	1個
-	無電解ニッケルメッキ	C(カバー取付けタップ加工)	SEP(ボルト・後入れバネナットセット)	10	1個
-	無電解ニッケルメッキ	C(カバー取付けタップ加工)	SET(ボルト・ナットセット)	10	1個
-	無電解ニッケルメッキ	C(カバー取付けタップ加工)	SEU(ボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	無電解ニッケルメッキ	C(カバー取付けタップ加工)	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
RoHS対応（10物質）	無電解ニッケルメッキ	C(カバー取付けタップ加工)	SST(ステンレスボルト・ナットセット)	10	1個
RoHS対応（10物質）	無電解ニッケルメッキ	C(カバー取付けタップ加工)	SSU(ステンレスボルト・先入れバネナットセット)	10	1個
-	無電解ニッケルメッキ	無	SEP(ボルト・後入れバネナットセット)	10	1個
-	無電解ニッケルメッキ	無	SET(ボルト・ナットセット)	10	1個
-	無電解ニッケルメッキ	無	SEU(ボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	無電解ニッケルメッキ	無	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
RoHS対応（10物質）	無電解ニッケルメッキ	無	SST(ステンレスボルト・ナットセット)	10	1個
RoHS対応（10物質）	無電解ニッケルメッキ	無	SSU(ステンレスボルト・先入れバネナットセット)	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

74円 ( 81円 )	在庫品1日目当日出荷可能	SL-HBLFSL5
96円 ( 106円 )	在庫品1日目当日出荷可能	SL-HBLFSL5-C
214円 ( 235円 )	在庫品1日目当日出荷可能	SL-HBLFSL5
187円 ( 206円 )	在庫品1日目当日出荷可能	SL-HBLFSL5
214円 ( 235円 )	在庫品1日目当日出荷可能	SL-HBLFSL5
234円 ( 257円 )	在庫品1日目当日出荷可能	SL-HBLFSL5-C-SSP
163円 ( 179円 )	在庫品1日目当日出荷可能	SL-HBLFSL5-C-SST
279円 ( 307円 )	在庫品1日目当日出荷可能	SL-HBLFSL5-C-SSU
192円 ( 211円 )	在庫品1日目当日出荷可能	SL-HBLFSL5
165円 ( 182円 )	在庫品1日目当日出荷可能	SL-HBLFSL5
192円 ( 211円 )	在庫品1日目当日出荷可能	SL-HBLFSL5
212円 ( 233円 )	在庫品1日目当日出荷可能	SL-HBLFSL5-SSP
141円 ( 155円 )	在庫品1日目当日出荷可能	SL-HBLFSL5-SST
257円 ( 283円 )	在庫品1日目当日出荷可能	SL-HBLFSL5-SSU
156円 ( 172円 )	在庫品1日目当日出荷可能	SL-HBLFSLB5
178円 ( 196円 )	在庫品1日目当日出荷可能	SL-HBLFSLB5-C
308円 ( 339円 )	在庫品1日目当日出荷可能	SL-HBLFSLB5
280円 ( 308円 )	在庫品1日目当日出荷可能	SL-HBLFSLB5
308円 ( 339円 )	在庫品1日目当日出荷可能	SL-HBLFSLB5
286円 ( 315円 )	在庫品1日目当日出荷可能	SL-HBLFSLB5
258円 ( 284円 )	在庫品1日目当日出荷可能	SL-HBLFSLB5
286円 ( 315円 )	在庫品1日目当日出荷可能	SL-HBLFSLB5
132円 ( 145円 )	在庫品1日目当日出荷可能	SL-HBLFSLM5
154円 ( 169円 )	在庫品1日目当日出荷可能	SL-HBLFSLM5-C
272円 ( 299円 )	在庫品1日目当日出荷可能	SL-HBLFSLM5
245円 ( 270円 )	在庫品1日目当日出荷可能	SL-HBLFSLM5
272円 ( 299円 )	在庫品1日目当日出荷可能	SL-HBLFSLM5
292円 ( 321円 )	在庫品1日目当日出荷可能	SL-HBLFSLM5-C-SSP
221円 ( 243円 )	在庫品1日目当日出荷可能	SL-HBLFSLM5-C-SST
337円 ( 371円 )	在庫品1日目当日出荷可能	SL-HBLFSLM5-C-SSU
250円 ( 275円 )	在庫品1日目当日出荷可能	SL-HBLFSLM5
223円 ( 245円 )	在庫品1日目当日出荷可能	SL-HBLFSLM5
250円 ( 275円 )	在庫品1日目当日出荷可能	SL-HBLFSLM5
270円 ( 297円 )	在庫品1日目当日出荷可能	SL-HBLFSLM5-SSP
199円 ( 219円 )	在庫品1日目当日出荷可能	SL-HBLFSLM5-SST
315円 ( 347円 )	在庫品1日目当日出荷可能	SL-HBLFSLM5-SSU

基本情報

リブ（側面）が片側のみで、六角レンチを回しやすいタイプです。

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～200	201～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
６シリーズ（溝幅８ｍｍ）－１列溝用－　突起付反転ブラケット
6シリーズ1列溝用の突起付反転ブラケットです。L字接続、クロス接続どちらの場合でも接続が可能です。
ミスミ
５シリーズ（溝幅６ｍｍ）　－１列溝用－　突起付反転ブラケット
5シリーズ1列溝用の突起付反転ブラケットです。L字接続、クロス接続どちらの場合でも接続が可能です。
ミスミ
８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット
8シリーズ1列溝用の突起付反転ブラケットです。L字接続、クロス接続どちらの場合でも接続が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
