５シリーズ（溝幅６ｍｍ）　－２列溝用－　突起付反転ブラケット

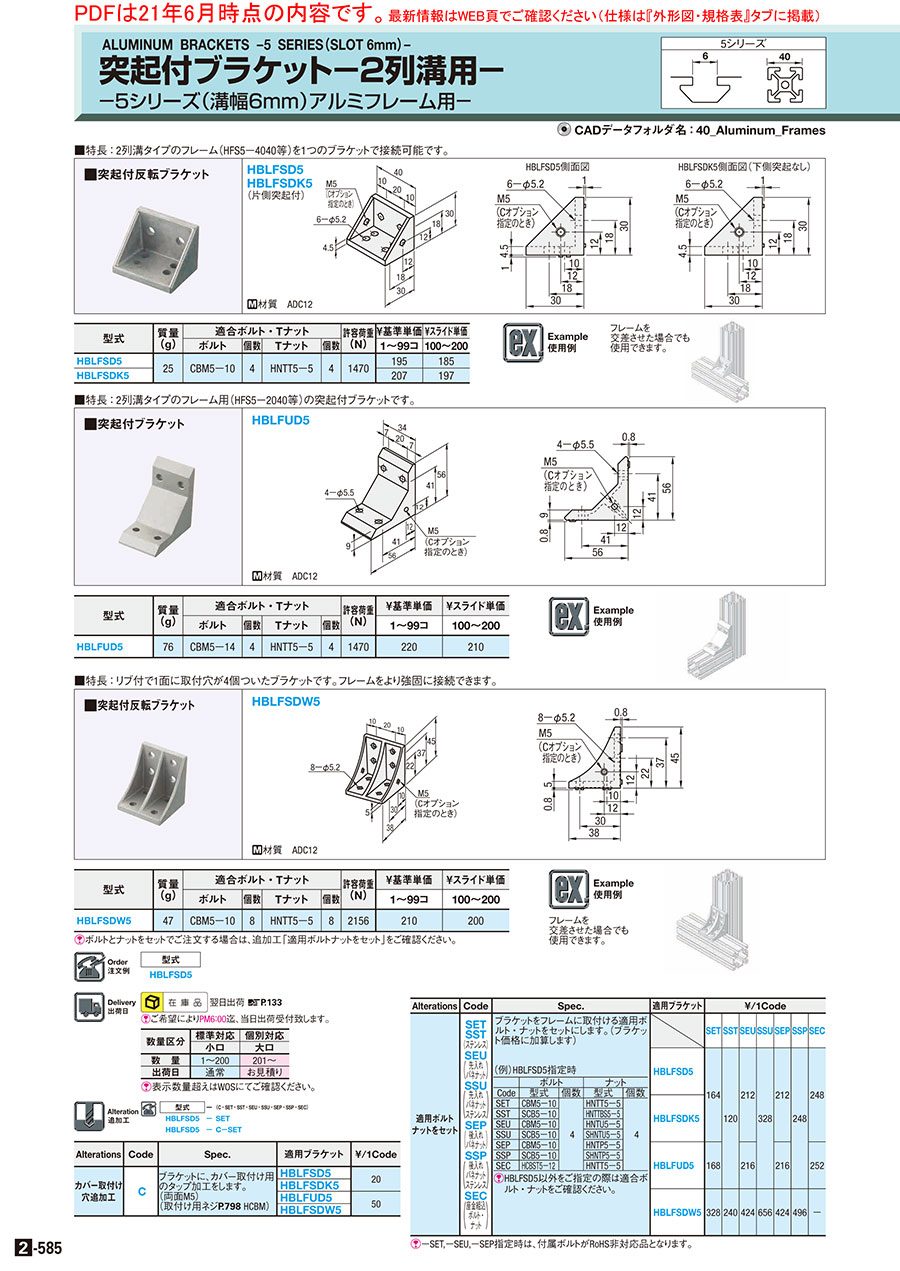

カタログ |P.2-585

4.8

平均満足度4.8

この商品のレビューをみる（9件）

通常単価(税別): 230円～640円

税込単価: 253円～704円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

５シリーズ（溝幅６ｍｍ）用薄型ブラケット

4.5

通常価格(税別)： 66円 (税込価格：73円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

５シリーズ（溝幅６ｍｍ）　－１列溝用－　突起付反転ブラケット

4.6

通常価格(税別)： 70円 (税込価格：77円)

通常出荷日：在庫品1日目

Ｌ字接続、クロス接続どちらの場合でも接続が可能です。クロス接続の場合でもブラケ...

詳細情報を確認する

詳細材質
ADC12
ブラケット種類
突起付ブラケット
シリーズ
ミスミ　5シリーズ（溝幅6mm）
適用フレーム幅 (mm)
40 / 60 / 80
適用溝数
2列溝
付加機能（突起付ブラケット）
スタンダード
直角度
基準あり
表面処理
無し
ブラケットタイプ
突起付反転ブラケット
適合ボルト
M5ボルト
フレーム接続穴数
6

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が32型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

HBLFSD5
HBLFSDK5
（片側突起付）

HBLFSD5側面図

HBLFSDK5側面図（下側突起なし）

[ ! ]ブラケットの直角度は、直角度公差表をご確認下さい。
[ M ]材質：ADC12 [ S ]表面処理：無し

規格表

型式

HBLFSD5

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。

型式	質量 (g)	適合ボルト・Tナット				許容荷重 (N)	￥基準単価	￥スライド単価
		ボルト	個数	Tナット	個数		1〜99コ	100〜200
HBLFSD5	25	CBM5−10	4	HNTT5−5	4	1470	208	197
HBLFSDK5							220	210

追加工

型式	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSD5	−	SET
HBLFSD5	−	C－SET

Alterations	Code	Spec.	適用ブラケット	￥/1Code
カバー取付け穴追加工	C	ブラケットに、カバー取付用両面M5タップ穴を追加できます。型式例：HBLFSD5-C (取付け用ネジこちらHCBM)	HBLFSD5	21
			HBLFSDK5
			HBLFUD5	53
			HBLFSDW5

Alterations

Code

Spec.

適用ブラケット

￥/1Code

適用ボルト
ナットをセット

SET
SST
(ステンレス)
SEU
(先入れバネナット)
SSU
(先入れバネナット
ステンレス)
SEP
(後入れバネナット)
SSP
(後入れバネナット
ステンレス)
SEC
(座金組込ボルト・ナット)

ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。(ブラケット価格に加算します)

(例)HBLFSD5指定時

	ボルト		ナット
Code	型式	個数	型式	個数
SET	CBM5－10	4	HNTT5－5	4
SST	SCB5－10		HNTTBS5－5
SEU	CBM5－10		HNTU5－5
SSU	SCB5－10		SHNTU5－5
SEP	CBM5－10		HNTP5－5
SSP	SCB5－10		SHNTP5－5
SEC	HCBST5－12		HNTT5－5
[ ! ]HBLFSD5以外をご指定の際は適合ボルト・ナットをご確認ください。

SET

SST

SEU

SSU

SEP

SSP

SEC

HBLFSD5

175

128

226

349

226

264

HBLFSDK5

HBLFUD5

179

230

268

HBLFSDW5

349

256

452

669

452

528

−

■適応ボルト・ナットセット詳細（単品購入可能です）

追加工型式	ボルト		ナット
追加工型式	型式	材質	タイプ	型式	材質	ストッパ
SET	CBM5-10	鉄	先入れ	HNTT5-5	鉄	無し
SST	SCB5-10	ステンレス	先入れ	HNTTBS5-5	ステンレス	無し
SEU	CBM5-10	鉄	先入れ	HNTU5-5	鉄	有り
SSU	SCB5-10	ステンレス	先入れ	SHNTU5-5	ステンレス	有り
SEP	CBM5-10	鉄	後入れ	HNTP5-5	鉄	有り
SSP	SCB5-10	ステンレス	後入れ	SHNTP5-5	ステンレス	有り
SEC	HCBST5-12	鉄（座金付き）	先入れ	HNTT5-5	鉄	無し

使用例

フレーム溝にはまる突起がついたタイプです。
突起は締結作業時の回り止めとなるため、作業性に優れます。
L字接続、クロス接続どちらの場合でも接続が可能です。
HBLFSD5は両側突起付き、HBLFSDK5は片側突起付きです。
HBLFSDK5はフレームの下側に突起がない為、プレートに直接取付が可能です。

フレームを交差させた場合でも使用できます。

■プレートに直接取付可能です。

技術情報

■直角度

ブラケットの直角度は、直角度公差表をご確認下さい。

■ブラケット許容荷重の考え方

５シリーズ（溝幅６ｍｍ）　－２列溝用－　突起付反転ブラケット関連画像1_技術情報

左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

類似商品

■5シリーズ（溝幅6mm） -2列溝用- ブラケット

商品名	突起付反転ブラケット（本商品）	突起付反転ブラケット	突起付ブラケット	押出厚型ブラケット	押出極厚型ブラケット	押出厚型ブラケット	薄型ブラケット
画像
突起位置	両側突起付き / 片側突起付き	両側突起付き	両側突起付き	-	-	-	-
許容荷重（N）	1470	2156	1470	1470	1470	2156	686/1176/1617
材質	ADC12	ADC12	ADC12	A6063S?T5 A6N01SS?T5	A6063S?T5 A6N01SS?T5	A6N01SS?T5	A6N01SS?T5
特長	L字接続、クロス接続が可能。突起付きのため位置決めが容易。	リブ付で1面に取り付け穴が4個ついているため、より強固に接続できます。	突起付きのため位置決めが容易。埃がたまりにくい形状です。	押出厚型ブラケットです。クリア塗装に対応しています。	押出厚型ブラケットの強度を増した商品です。埃がたまりにくい形状です。	1面に取り付け穴が4個付いたタイプで、より強固に接続できます。	取付時の省スペース化に有効です。追加工で穴位置の変更が可能です。
