かさ歯車（ベベル/マイタ） 軸穴加工タイプ 圧力角20°
- 規格変更
【特長】かさ歯車はストレートタイプとスパイラルタイプの2種類あります。ストレー...
詳細情報を確認するご注意
- 【注文停止】以下商品について、ブランク切れのためお見積・ご注文を停止しております。再開目途は未定でございます。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

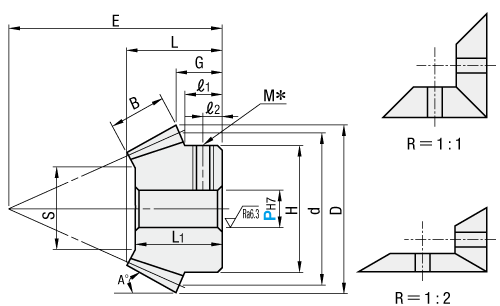

外形図・規格表
 |
| |||||||||
[ ! ]歯部以外の指示無き寸法公差はJISB0405m級に準じる。
[ ! ]タップ、キー溝の詳細寸法はこちら
[ ! ]キー溝と歯の位置関係は一定ではありません。
[ ! ]軸穴仕様丸穴の場合、タップ穴はつきません。
| Type | 材質 | 表面処理 | 付属品 | ||||
| ストレートタイプ | スパイラルタイプ | ||||||
| 丸穴 | 丸穴＋タップ | キー溝穴＋タップ | 丸穴＋タップ | キー溝穴＋タップ | |||
| KGEASH | KGEAST | KGEASK | KGEAPT | KGEAPK | S45C相当 | − | セットスクリュー (SCM435・四三酸化鉄皮膜) |
| KGEASHB | KGEASTB | KGEASKB | KGEAPTB | KGEAPKB | 四三酸化鉄皮膜 | ||
| KGEASHG | KGEASTG | KGEASKG | KGEAPTG | KGEAPKG | 無電解ニッケルメッキ | ||
| KGHS | KGTS | KGKS | − | − | SUS304 | − | セットスクリュー(SUS304) |
[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。
規格表
| 型式 | − | 呼び(歯数・相手歯数) | − | 軸穴径PH7 | − | ねじれ方向 |
| KGEASH1.0 KGEAPTG1.5 | − − | 2020 3618 | − − | 6 10 | − | R |
| 型式 | 呼び | 軸穴径PH7指定1mm単位 | 歯数 | R (歯数比) | 相手呼び | B | H | d | D | S | E | L | G | ℓ1 | ℓ2 | L1 | A° | M (並目) | ||
| Type | モジュール | 丸穴 丸穴＋タップ | キー溝穴 ＋タップ | |||||||||||||||||
| 丸穴 KGEASH KGEASHB KGEASHG KGHS 丸穴＋タップ KGEAST KGEASTB KGEASTG KGTS キー溝＋タップ KGEASK KGEASKB KGEASKG KGKS | 1.0 | 2020 | 6・8 | 8 | 20 | 1:1 | 2020 | 4.3 | 16 | 20 | 21.41 | 11.8 | 21 | 14.53 | 11.71 | 9 | 4.5 | 13 | 49°3' | M4 |
| 2525 | 6・8・10 | 8・10 | 25 | 2525 | 5.3 | 20 | 25 | 26.41 | 15 | 23 | 14.7 | 11.21 | 8 | 4 | 13 | 48°51' | M4 | |||
| 3030 | 8・10・12 | 8・10・12 | 30 | 3030 | 6.2 | 22 | 30 | 31.41 | 19.4 | 26 | 15.89 | 11.71 | 8.9 | 4.5 | 14.5 | 47°42' | M4(M5) | |||
| 2040 | 6・8 | 8 | 20 | 1:2 | 4020 | 5.7 | 16 | 20 | 21.79 | 12.1 | 29.6 | 15.03 | 10.05 | 8.6 | 4 | 14 | 29°8' | M4 | ||
| 4020 | 8・10・12 | 8・10・12 | 40 | 2040 | 5.7 | 25 | 40 | 40.89 | 28.4 | 21.8 | 15.02 | 12.69 | 8 | 4 | 13 | 66°0' | M4(M5) | |||
| 1.5 | 2020 | 10・12 | 10・12 | 20 | 1:1 | 2020 | 6.8 | 24 | 30 | 32.12 | 17.7 | 28 | 18.53 | 14.06 | 10 | 5 | 16.5 | 49°3' | M4 | |
| 2525 | 10〜14 | 10〜14 | 25 | 2525 | 7.5 | 30 | 37.5 | 39.62 | 23.7 | 34 | 21.26 | 16.31 | 11.5 | 5 | 19 | 48°51' | M4 | |||
| 3030 | 12〜16 | 12〜16 | 30 | 3030 | 9.3 | 33 | 45 | 47.12 | 29.6 | 38 | 22.83 | 16.56 | 12.34 | 6 | 21 | 47°42' | M5 | |||
| 1836 | 8・10・12 | 8 | 18 | 1:2 | 3618 | 9.8 | 22 | 27 | 29.68 | 12.2(12.1) | 40.74 | 22.96 | 14.41 | 12.5 | 6 | 21 | 29°25' | M4 | ||
| 3618 | 10〜15 | 10〜15 | 36 | 1836 | 9.8 | 30 | 54 | 55.34 | 34.3 | 26.75 | 18.54 | 14.59 | 10 | 5 | 15.5 | 66°17' | M5 | |||
| 2.0 | 2020 | 12〜14 | 12〜14 | 20 | 1:1 | 2020 | 8.5 | 34 | 40 | 41.32 | 23.9 | 37 | 24 | 18.41 | 14 | 7 | 21 | 49°3' | M5 | |
| ＊2525 | 25 | 2525 | 10.5 | 42 | 50 | 51.33 | 32.3 | 40 | 23.34 | 16.41 | 10.99 | 5 | 21 | 48°51' | M5 | |||||
| 3030 | 16〜18 | 16〜18 | 30 | 3030 | 12.4 | 44 | 60 | 61.36 | 38.9 | 51 | 30.77 | 22.41 | 16.79 | 8 | 28 | 47°42' | M6 | |||
| 1836 | 10 | 10 | 18 | 1:2 | 3618 | 12.6 | 28 | 36 | 37.81 | 19.1 | 53.12 | 29 | 18.01 | 15.12 | 7 | 27 | 29°25' | M4 | ||
| 3618 | 12〜14 | 12〜14 | 36 | 1836 | 12.6 | 36 | 72 | 72.15 | 47.6 | 35.21 | 24.07 | 19 | 13 | 6.5 | 21 | 66°17' | M5 | |||
相手歯車に他社製品を使用すると噛み合わない可能性があります。必ずセットでご選定ください。1個からの販売でありセット販売ではございません。ご注意ください。
キー溝穴＋タップの軸穴径10で、キー溝幅4.0ｍｍ（高さ1.8ｍｍ）をご希望の場合は、P寸を10Kとご指定ください。こちら表中［−］の箇所は選択できません。
セットスクリューの寸法規格はそれぞれM4×3、M5×4、M6×5です。材質がSUS304の場合、軸穴径が各歯数内で最小の際はH8となります。
■スパイラルタイプ（ねじれ角35°）
| 型式 | 呼び | 軸穴径PH7指定1mm単位 | ねじれ 方向 | 歯数 | R (歯数比) | 相手 呼び | B | H | d | D | S | E | L | G | ℓ1 | ℓ2 | L1 | A° | M (並目) | ||
| Type | モジュール | 丸穴＋タップ | キー溝穴 ＋タップ | ||||||||||||||||||
| 丸穴＋タップ KGEAPT KGEAPTB KGEAPTG キー溝＋タップ KGEAPK KGEAPKB KGEAPKG | 1.0 | 2020 | 6・8 | 8 | L R | 20 | 1:1 | 2020 | 4.5 | 16 | 20 | 21.12 | 11.3 | 21 | 14.43 | 11.56 | 9 | 4.5 | 13 | 50°31' | M4 |
| 3030 | 10・12 | 10・12 | (左)(右) | 30 | 3030 | 6.2 | 22 | 30 | 31.09 | 19.4 | 26 | 15.67 | 11.54 | 9 | 4.5 | 14.5 | 48°21' | M5 | |||
| 2040 | 8・10・12 | 8 | L(左) | 20 | 1:2 | 4020 | 5.7 | 16 | 20 | 21.87 | 12.1 | 29.6 | 15 | 10.07 | 8.6 | 4 | 14 | 30°13' | M4 | ||
| 4020 | 10・12 | 10・12 | R(右) | 40 | 2040 | 5.7 | 25 | 40 | 40.41 | 28.4 | 21.8 | 14.57 | 12.21 | 8 | 4 | 13 | 65°36' | M5 | |||
| 1.5 | 2020 | 10・12 | 10・12 | L R | 20 | 1:1 | 2020 | 7 | 24 | 30 | 31.85 | 17.2 | 28 | 18.44 | 13.93 | 10 | 5 | 16.5 | 50°5' | M4 | |
| 3030 | 12〜16 | 12〜16 | (左)(右) | 30 | 3030 | 9.3 | 33 | 45 | 46.79 | 29.7 | 38 | 22.64 | 16.4 | 12 | 6 | 21 | 47°54' | M5 | |||
| 1836 | 8・10・12 | 8 | L(左) | 18 | 1:2 | 3618 | 9.8 | 22 | 27 | 30.09 | 12.2 | 40.74 | 22.96 | 14.51 | 12.49 | 6 | 21 | 30°44' | M4 | ||
| 3618 | 10〜15 | 10〜15 | R(右) | 36 | 1836 | 9.8 | 30 | 54 | 54.76 | 34.3 | 26.75 | 18.01 | 14.01 | 9 | 4.5 | 15.5 | 65°57' | M5 | |||
相手歯車に他社製品を使用すると噛み合わない可能性があります。必ずセットでご選定ください。1個からの販売でありセット販売ではございません。ご注意ください。
キー溝穴＋タップの軸穴径10で、キー溝幅4.0ｍｍ（高さ1.8ｍｍ）をご希望の場合は、P寸を10Kとご指定ください。こちら
追加工
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 追加工 コード | 止めねじ追加工 | 指定例 | ￥/1Code | |||||
| KC90 |  | 90°位置に止めねじをもう1ヵ所追加工します。 丸穴タイプは適用不可 | KGEAPTB1.0-3030-10-R-KC90 | 200 | ||||
| KC120 |  | 120°位置に止めねじをもう1ヵ所追加工します。 丸穴タイプは適用不可 | KGEAPTB1.0-3030-10-R-KC120 | 200 | ||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】かさ歯車はストレートタイプとスパイラルタイプの2種類あります。ストレートタイプは歯すじがまっすぐの傘歯車のことです。スパイラルタイプは歯すじが曲線でねじれ角35°の傘歯車のことです。
【精度】JIS B 1704 4級
【材質】S45C相当（スチール、鉄）、SUS304（ステンレス）
【表面処理】四三酸化鉄皮膜（黒染め）、無電解ニッケルメッキ（カニゼンめっき）
【対応モジュール】モジュール1.0、モジュール1.5、モジュール2.0
【追加工対応】止めねじ追加工ができます。
【他の呼び方】一般的に傘歯車の種類によって、すぐばかさ歯車、まがりばかさ歯車、はすばかさ歯車、マイタギヤ、ベベルギヤとも呼ばれています。
設計・製造現場のための歯車総合情報はこちら
https://jp.misumi-ec.com/special/gear/
ご注意
- 【注文停止】以下商品について、ブランク切れのためお見積・ご注文を停止しております。再開目途は未定でございます。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| モジュール | 呼び | ￥基準単価 1〜5コ | |||||||||||
| ストレートタイプ | |||||||||||||
| 丸穴 | 丸穴＋タップ | キー溝穴＋タップ | |||||||||||
| KGEASH | KGEASHB | KGEASHG | KGHS | KGEAST | KGEASTB | KGEASTG | KGTS | KGEASK | KGEASKB | KGEASKG | KGKS | ||
| 1.0 | 2020 | 1,550 | 1,710 | 1,940 | － | 2,020 | 2,220 | 2,520 | 5,690 | 2,270 | 2,490 | 2,840 | 5,940 |
| 2525 | 1,870 | 2,060 | 2,340 | － | 2,330 | 2,560 | 2,920 | 6,680 | 2,580 | 2,850 | 3,230 | 6,930 | |
| 3030 | 2,230 | 2,460 | 2,790 | － | 2,690 | 2,960 | 3,360 | 8,700 | 2,950 | 3,240 | 3,690 | 8,970 | |
| 2040 | 1,940 | 2,140 | 2,440 | － | 2,400 | 2,650 | 3,000 | 5,690 | 2,660 | 2,930 | 3,330 | 5,940 | |
| 4020 | 3,160 | 3,480 | 3,950 | － | 3,620 | 3,980 | 4,530 | 11,050 | 3,870 | 4,260 | 4,840 | 11,300 | |
| 1.5 | 2020 | 1,890 | 2,080 | 2,360 | 6,910 | 2,350 | 2,580 | 2,940 | 7,370 | 2,600 | 2,870 | 3,260 | 7,620 |
| 2525 | 2,600 | 2,870 | 3,260 | 8,570 | 3,070 | 3,370 | 3,830 | 9,030 | 3,320 | 3,650 | 4,150 | 9,280 | |
| 3030 | 3,260 | 3,590 | 4,070 | 11,300 | 3,570 | 3,930 | 4,460 | 11,600 | 3,820 | 4,200 | 4,780 | 11,850 | |
| 1836 | 2,570 | 2,820 | 3,210 | 6,700 | 3,030 | 3,330 | 3,790 | 7,150 | 3,290 | 3,610 | 4,110 | 7,410 | |
| 3618 | 4,920 | 5,420 | 6,150 | 13,860 | 5,230 | 5,750 | 6,530 | 14,180 | 5,480 | 6,030 | 6,860 | 14,430 | |
| 2.0 | 2020 | 2,590 | 2,860 | 3,240 | 9,040 | 3,050 | 3,350 | 3,650 | 9,360 | 3,340 | 3,680 | 4,010 | 9,610 |
| 2525 | 3,510 | 3,850 | 4,210 | － | 3,960 | 4,350 | 4,750 | － | 4,250 | 4,680 | 5,100 | － | |
| 3030 | 4,560 | 5,010 | 5,470 | 13,610 | 5,010 | 5,500 | 6,010 | 14,000 | 5,300 | 5,840 | 6,360 | 14,250 | |
| 1836 | 3,500 | 3,840 | 4,190 | 7,910 | 3,950 | 4,340 | 4,740 | 8,370 | 4,240 | 4,670 | 5,090 | 8,620 | |
| 3618 | 6,490 | 7,140 | 7,790 | 17,430 | 6,940 | 7,630 | 8,330 | 17,890 | 7,230 | 7,960 | 8,680 | 18,070 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| モジュール | 呼び | ￥基準単価 1〜5コ | |||||
| スパイラルタイプ | |||||||
| 丸穴＋タップ | キー溝穴＋タップ | ||||||
| KGEAPT | KGEAPTB | KGEAPTG | KGEAPK | KGEAPKB | KGEAPKG | ||
| 1.0 | 2020 | 2,260 | 2,490 | 2,820 | 2,520 | 2,770 | 3,150 |
| 3030 | 3,220 | 3,550 | 4,030 | 3,490 | 3,830 | 4,360 | |
| 2040 | 2,690 | 2,960 | 3,360 | 2,950 | 3,240 | 3,690 | |
| 4020 | 3,830 | 4,220 | 4,800 | 4,080 | 4,490 | 5,110 | |
| 1.5 | 2020 | 2,730 | 3,000 | 3,410 | 2,980 | 3,280 | 3,730 |
| 3030 | 4,340 | 4,770 | 5,420 | 4,590 | 5,050 | 5,730 | |
| 1836 | 3,620 | 3,980 | 4,530 | 3,870 | 4,260 | 4,840 | |
| 3618 | 6,480 | 7,130 | 8,100 | 6,730 | 7,400 | 8,420 | |
