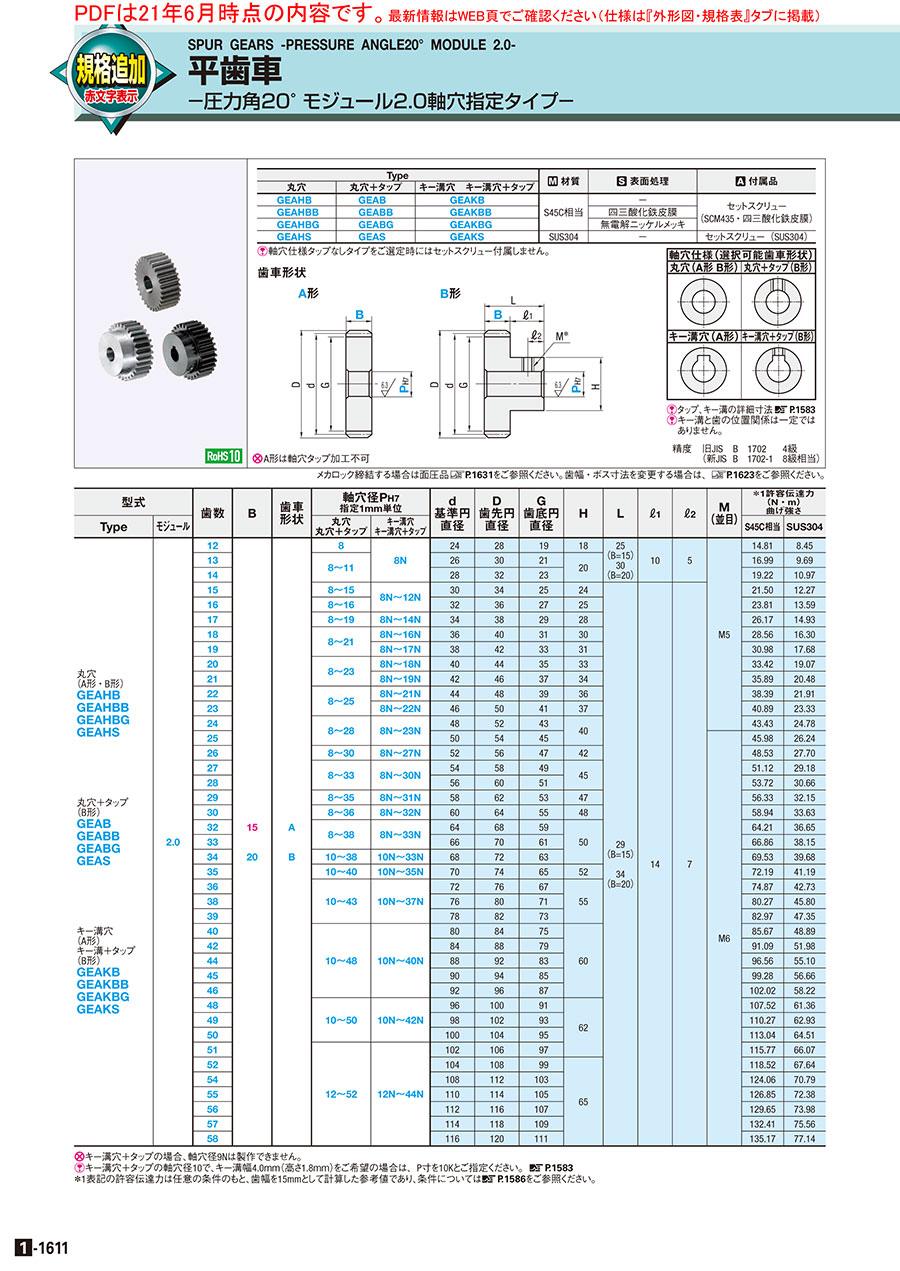

平歯車　圧力角20°　モジュール2.0　軸穴加工タイプ

メカロック締結する場合は面圧品 >>こちらをご参照ください。歯幅・ボス寸法を変更する場合は、>>こちらをご参照ください。

型式		歯数	B	歯車 形状	軸穴径PH7 指定1mm単位		d 基準円 直径	D 歯先円 直径	G 歯底円 直径	H	L	ℓ1	ℓ2	M (並目)	＊1許容伝達力 (N・ｍ) 曲げ強さ
Type	モジュール				丸穴 丸穴＋タップ	キー溝穴 キー溝穴＋タップ									S45C相当	SUS304
丸穴 (A形・B形) GEAHB GEAHBB GEAHBG GEAHS 丸穴＋タップ (B形) GEAB GEABB GEABG GEAS キー溝穴 (A形) キー溝＋タップ (B形) GEAKB GEAKBB GEAKBG GEAKS	2.0	12	15 20	A B	8	8N	24	28	19	18	25 (B=15) 30 (B=20)	10	5	M5	14.81	8.45
		13			8〜11		26	30	21	20					16.99	9.69
		14					28	32	23						19.22	10.97
		15			8〜15	8N〜12N・10K	30	34	25	24	29 (B=15) 34 (B=20)	14	7		21.50	12.27
		16			8〜16		32	36	27	25					23.81	13.59
		17			8〜19	8N〜14N・10K	34	38	29	28					26.17	14.93
		18			8〜21	8N〜16N・10K	36	40	31	30					28.56	16.30
		19				8N〜17N・10K	38	42	33	31					30.98	17.68
		20			8〜23	8N〜18N・10K	40	44	35	33					33.42	19.07
		21				8N〜19N・10K	42	46	37	34					35.89	20.48
		22			8〜25	8N〜21N・10K	44	48	39	36					38.39	21.91
		23				8N〜22N・10K	46	50	41	37					40.89	23.33
		24			8〜28	8N〜23N・10K	48	52	43	40					43.43	24.78
		25					50	54	45					M6	45.98	26.24
		26			8〜30	8N〜27N・10K	52	56	47	42					48.53	27.70
		27			8〜33	8N〜30N・10K	54	58	49	45					51.12	29.18
		28					56	60	51						53.72	30.66
		29			8〜35	8N〜31N・10K	58	62	53	47					56.33	32.15
		30			8〜36	8N〜32N・10K	60	64	55	48					58.94	33.63
		32			8～38	8N～33N・10K	64	68	59	50					64.21	36.65
		33					66	70	61						66.86	38.15
		34			10～38	10N～33N 10K	68	72	63						69.53	39.68
		35			10～40	10N～35N 10K	70	74	65	52					72.19	41.19
		36			10〜43	10N〜37N 10K	72	76	67	55					74.87	42.73
		38					76	80	71						80.27	45.80
		39					78	82	73						82.97	47.35
		40			10〜48	10N〜40N 10K	80	84	75	60					85.67	48.89
		42					84	88	79						91.09	51.98
		44					88	92	83						96.56	55.10
		45					90	94	85						99.28	56.66
		46					92	96	87						102.02	58.22
		48			10〜50	10N〜42N 10K	96	100	91	62					107.52	61.36
		49					98	102	93						110.27	62.93
		50					100	104	95						113.04	64.51
		51			12〜52	12N〜44N	102	106	97						115.77	66.07
		52					104	108	99	65					118.52	67.64
		54					108	112	103						124.06	70.79
		55					110	114	105						126.85	72.38
		56					112	116	107						129.65	73.98
		57					114	118	109						132.41	75.56
		58					116	120	111						135.17	77.14



型式		歯数	B	歯車 形状	軸穴径PH7 指定1mm単位		d 基準円 直径	D 歯先円 直径	G 歯底円 直径	H	L	ℓ1	ℓ2	M (並目)	＊1許容伝達力 (N・ｍ) 曲げ強さ
Type	モジュール				丸穴 丸穴＋タップ	キー溝穴 キー溝穴＋タップ									S45C相当	SUS304
丸穴 (A形・B形) GEAHB GEAHBB GEAHBG GEAHS 丸穴＋タップ (B形) GEAB GEABB GEABG GEAS キー溝穴 (A形) キー溝＋タップ (B形) GEAKB GEAKBB GEAKBG GEAKS	2.0	60	15 20	A B	12〜52	12N〜44N	120	124	115	65	29 (B=15) 34 (B=20)	14	7	M6	140.75	80.32
		62			15〜52	15N〜44N	124	128	119						146.36	83.53
		63					126	130	121						149.12	85.10
		64					128	132	123						151.96	86.72
		65					130	134	125						154.74	88.31
		66					132	136	127						157.52	89.90
		68					136	140	131						163.13	93.09
		69					138	142	133						165.94	94.70
		70					140	144	135						168.76	96.30
		72					144	148	139						174.35	99.50
		75			20〜52	20N〜44N	150	154	145						182.82	104.33
		76					152	156	147						185.61	105.92
		77					154	158	149						188.48	107.56
		78					156	160	151						191.29	109.16
		80					160	164	155						196.90	112.37
		81			20〜55	20N〜47N	162	166	157	70					199.72	113.97
		84					168	172	163						208.20	118.81
		85					170	174	165						210.98	120.43
		88					176	180	171						219.59	125.31
		90					180	184	175						225.22	128.52
		91					182	186	177						228.09	130.16
		92					184	188	179						230.87	131.75
		95					190	194	185						239.42	136.63
		96					192	196	187						186.40	106.37
		98					196	200	191						190.70	108.82
		99					198	202	193						192.94	110.10
		100					200	204	195						195.09	111.33

キー溝穴＋タップの場合、軸穴径9Nは製作できません。
[ ! ]キー溝穴＋タップの軸穴径10で、キー溝幅4.0ｍｍ（高さ1.8ｍｍ）をご希望の場合は、P寸を10Kとご指定ください。
＊1表記の許容伝達力は任意の条件のもと、歯幅を15mmとして計算した参考値であり、条件については>>こちらをご参照ください。
[ ! ]歯車のバックラッシ公差は「こちら」を参照ください。
[ ! ]軸間距離の許容差（参考値）は「こちら」を参照ください。
