メカニカル部品技術窓口

絞り込み条件

未確定：候補が16型番あります。

特性・用途
~mm
芯材材質
スチール
S45C相当
ステンレス
SUS304
内径(mm)
~mm
- 8
- 10
- 12
- 15
ウレタン・ゴム硬度
~mm
- 70
- 90
軸外径 d(mm)
~mm
- 8
- 10
- 12
- 15
ねじ径選択 [M]
~mm
- 3
- 4
- 5
- 6
- 8
- 10
ねじ径選択 [N]
~mm
- 3
- 4
- 5
- 6
- 8
- 10
E(mm)
~mm
[5-150/1mm単位]
F(mm)
~mm
[5-150/1mm単位]
L(mm)
~mm
[50-300/1mm単位]
T(mm)
~mm
- 2
- 3
- 4
- 5
タイプ
~mm
CAD
- 2D
- 3D
出荷日
- すべて
- 5日以内

ミスミ

軸付ウレタンローラ　ウレタン厚指定　ストレート

カタログ |P.1-1198

規格変更

4.4

平均満足度4.4

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ローラ　　キー溝付ストレートタイプ

4.4

通常価格(税別)： 2,670円 (税込価格：2,937円)

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

軸付ローラ　おねじタイプ

通常出荷日：5 日目

長さ指定が可能な、軸付のウレタンローラーです。軸端はストレートまたはめねじの2...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
種類
ウレタン・ゴムローラ
ローラ形状
ストレート
取付方法
軸付
長さ (mm)
～50 / 50.1～100 / 100.1～300
ウレタンゴム加工
ライニング
表面処理
なし
ウレタン・ゴム材質
ウレタン
ウレタン・ゴム色
自然色
材質証明書
対象外

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が16型番あります。

外形図・規格表
型番リスト
詳細情報

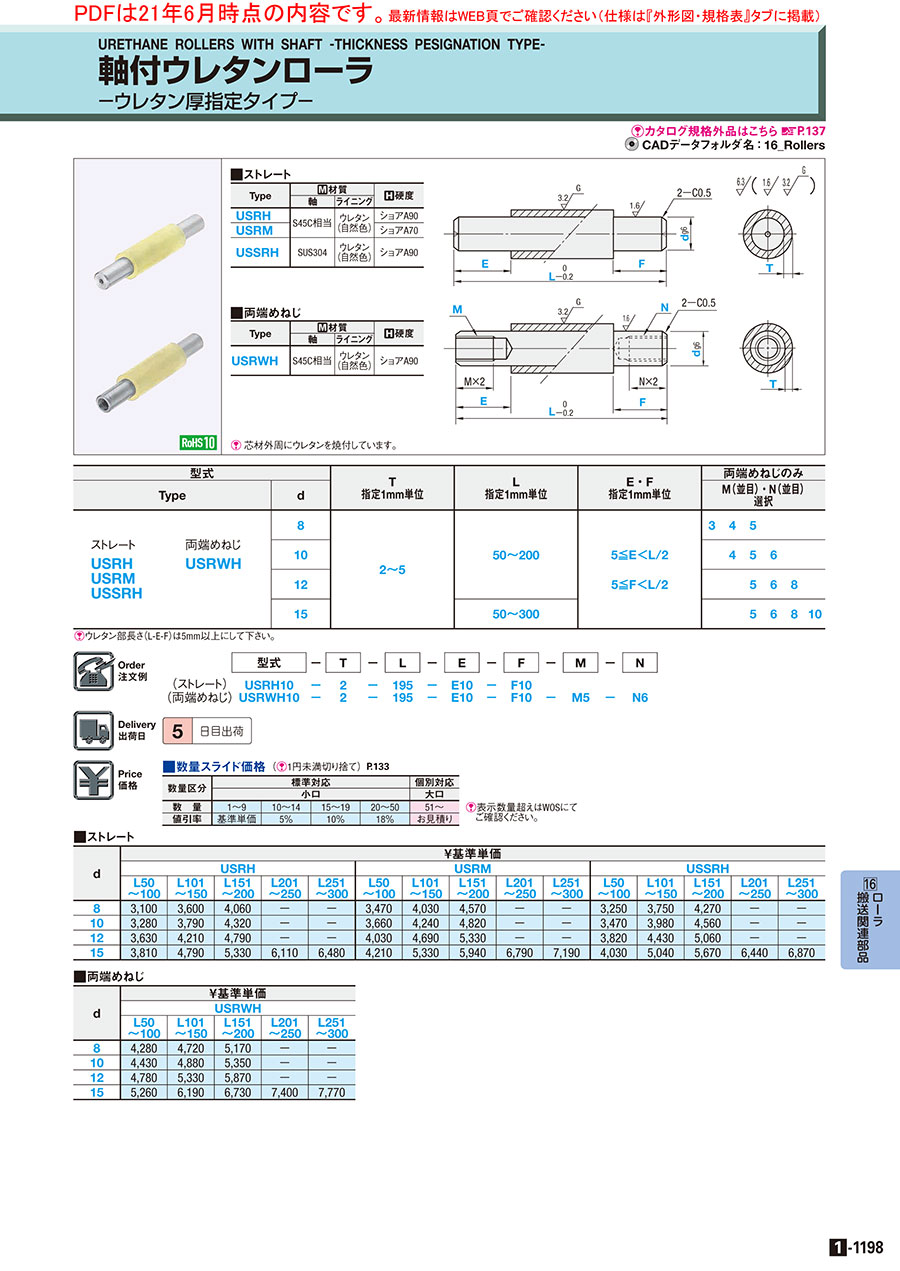

カタログ

外形図・規格表

■ストレート

Type	[ M ]材質		[ H ]硬度
	軸	ライニング
USRH	S45C相当	ウレタン (自然色)	ショアA90
USRM			ショアA70
USSRH	SUS304	ウレタン (自然色)	ショアA90

■両端めねじ

Type	[ M ]材質		[ H ]硬度
	軸	ライニング
USRWH	S45C相当	ウレタン (自然色)	ショアA90

[ ! ] 芯材外周にウレタンを焼付しています。

規格表

型式

−

USRH10
USRWH10

−
−

2
2

−
−

195
195

−
−

E10
E10

−
−

F10
F10

−

（ストレート）
（両端めねじ）

型式			T 指定1mm単位	L 指定1mm単位	E・F 指定1mm単位	両端めねじのみ
Type		d	T 指定1mm単位	L 指定1mm単位	E・F 指定1mm単位	M(並目)・N(並目) 選択
ストレート USRH USRM USSRH	両端めねじ USRWH	8	2〜5	50〜200	5≦E＜L/2 5≦F＜L/2	3	4	5
		10					4	5	6
		12						5	6	8
		15		50〜300				5	6	8	10

[ ! ]ウレタン部長さ（L-E-F）は5mm以上にしてください。

型番リスト

表示件数

型番

USRH8-[2,3,4,5]-[50-200/1]-E[5-100/1]-F[5-100/1]

USRH10-[2,3,4,5]-[50-200/1]-E[5-100/1]-F[5-100/1]

USRH12-[2,3,4,5]-[50-200/1]-E[5-100/1]-F[5-100/1]

USRH15-[2,3,4,5]-[50-300/1]-E[5-150/1]-F[5-150/1]

USRM8-[2,3,4,5]-[50-200/1]-E[5-100/1]-F[5-100/1]

USRM10-[2,3,4,5]-[50-200/1]-E[5-100/1]-F[5-100/1]

USRM12-[2,3,4,5]-[50-200/1]-E[5-100/1]-F[5-100/1]

USRM15-[2,3,4,5]-[50-300/1]-E[5-150/1]-F[5-150/1]

USRWH8-[2,3,4,5]-[50-200/1]-E[5-100/1]-F[5-100/1]-M[3,4,5]-N[3,4,5]

USRWH10-[2,3,4,5]-[50-200/1]-E[5-100/1]-F[5-100/1]-M[4,5,6]-N[4,5,6]

USRWH12-[2,3,4,5]-[50-200/1]-E[5-100/1]-F[5-100/1]-M[5,6,8]-N[5,6,8]

USRWH15-[2,3,4,5]-[50-300/1]-E[5-150/1]-F[5-150/1]-M[5,6,8,10]-N[5,6,8,10]

USSRH8-[2,3,4,5]-[50-200/1]-E[5-100/1]-F[5-100/1]

USSRH10-[2,3,4,5]-[50-200/1]-E[5-100/1]-F[5-100/1]

USSRH12-[2,3,4,5]-[50-200/1]-E[5-100/1]-F[5-100/1]

USSRH15-[2,3,4,5]-[50-300/1]-E[5-150/1]-F[5-150/1]

特性・用途

芯材材質

内径

(mm)

ウレタン・ゴム硬度

軸外径 d

(mm)

ねじ径選択 [M]

ねじ径選択 [N]

(mm)

RoHS?

最小発注数量

該当なし	[スチール] S45C相当	8	90	8	-	-	5 ～ 100	5 ～ 100	50 ～ 200	2 ～ 5	10	1個
該当なし	[スチール] S45C相当	10	90	10	-	-	5 ～ 100	5 ～ 100	50 ～ 200	2 ～ 5	10	1個
該当なし	[スチール] S45C相当	12	90	12	-	-	5 ～ 100	5 ～ 100	50 ～ 200	2 ～ 5	10	1個
該当なし	[スチール] S45C相当	15	90	15	-	-	5 ～ 150	5 ～ 150	50 ～ 300	2 ～ 5	10	1個
該当なし	[スチール] S45C相当	8	70	8	-	-	5 ～ 100	5 ～ 100	50 ～ 200	2 ～ 5	10	1個
該当なし	[スチール] S45C相当	10	70	10	-	-	5 ～ 100	5 ～ 100	50 ～ 200	2 ～ 5	10	1個
該当なし	[スチール] S45C相当	12	70	12	-	-	5 ～ 100	5 ～ 100	50 ～ 200	2 ～ 5	10	1個
該当なし	[スチール] S45C相当	15	70	15	-	-	5 ～ 150	5 ～ 150	50 ～ 300	2 ～ 5	10	1個
該当なし	[スチール] S45C相当	8	90	8	3 ～ 5	3 ～ 5	5 ～ 100	5 ～ 100	50 ～ 200	2 ～ 5	10	1個
該当なし	[スチール] S45C相当	10	90	10	4 ～ 6	4 ～ 6	5 ～ 100	5 ～ 100	50 ～ 200	2 ～ 5	10	1個
該当なし	[スチール] S45C相当	12	90	12	5 ～ 8	5 ～ 8	5 ～ 100	5 ～ 100	50 ～ 200	2 ～ 5	10	1個
該当なし	[スチール] S45C相当	15	90	15	5 ～ 10	5 ～ 10	5 ～ 150	5 ～ 150	50 ～ 300	2 ～ 5	10	1個
絶縁性 / 非磁性	[ステンレス] SUS304	8	90	8	-	-	5 ～ 100	5 ～ 100	50 ～ 200	2 ～ 5	10	1個
絶縁性 / 非磁性	[ステンレス] SUS304	10	90	10	-	-	5 ～ 100	5 ～ 100	50 ～ 200	2 ～ 5	10	1個
絶縁性 / 非磁性	[ステンレス] SUS304	12	90	12	-	-	5 ～ 100	5 ～ 100	50 ～ 200	2 ～ 5	10	1個
絶縁性 / 非磁性	[ステンレス] SUS304	15	90	15	-	-	5 ～ 150	5 ～ 150	50 ～ 300	2 ～ 5	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

長さ指定が可能な、軸付のウレタンローラーです。軸端はストレートまたはめねじの2タイプからお選び頂けます。
軸付の為、部品点数の削減が可能です。ウレタン部分の厚みを1ミリ単位でご指定頂けます。
芯材材質はスチール（S45C相当）またはステンレス（SUS304）の2種類です。ショア（硬度）はA90またはA70から選択可能です。
A90はエーテル系ウレタン、A70はエステル系ウレタンです。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■ストレート
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

d	￥基準単価
	USRH					USRM					USSRH
	L50 〜100	L101 〜150	L151 〜200	L201 〜250	L251 〜300	L50 〜100	L101 〜150	L151 〜200	L201 〜250	L251 〜300	L50 〜100	L101 〜150	L151 〜200	L201 〜250	L251 〜300
8	3,260	3,780	4,260	－	－	3,640	4,230	4,800	－	－	3,410	3,940	4,480	－	－
10	3,440	3,980	4,540	－	－	3,840	4,450	5,060	－	－	3,640	4,180	4,790	－	－
12	3,810	4,420	5,030	－	－	4,230	4,920	5,600	－	－	4,010	4,650	5,310	－	－
15	4,000	5,030	5,600	6,420	6,800	4,420	5,600	6,240	7,130	7,550	4,230	5,290	5,950	6,760	7,210

■両端めねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

d	￥基準単価
	USRWH
	L50 〜100	L101 〜150	L151 〜200	L201 〜250	L251 〜300
8	4,490	4,960	5,430	－	－
10	4,650	5,120	5,620	－	－
12	5,020	5,600	6,160	－	－
15	5,520	6,500	7,070	7,770	8,160

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜9	10〜14	15〜19	20〜50	51〜
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにて
　ご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
丸ベルト用溝付ローラ（ピッチ、センター振り分けタイプ）ベアリング付タイプ
溝付きローラ。溝位置センター振り分けのタイプです。溝ピッチが一定の際に便利にご利用いただけます。
ミスミ
丸ベルト用溝付ローラ（両端ピッチ指定タイプ）ベアリング付タイプ
溝付きローラ。ローラ長さ、溝の位置を1㎜単位で指定可能。ローラ両端に丸ベルトを使用した搬送に便利な商品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
