カラー付ウレタンローラ

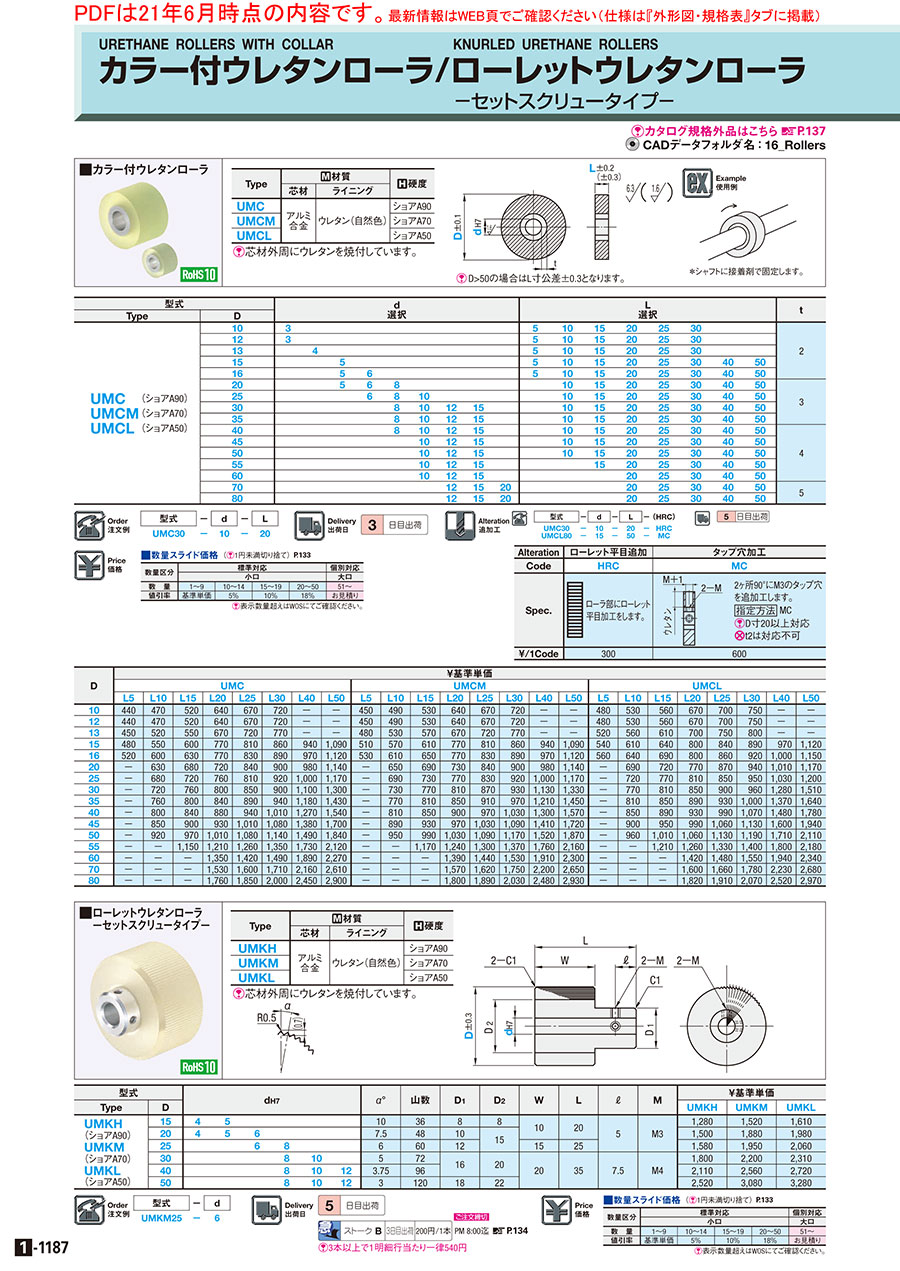

カタログ |P.1-1187

規格変更

4.6

平均満足度4.6

この商品のレビューをみる（11件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ベアリング圧入ウレタンローラ

4.7

通常価格(税別)： 1,100円 (税込価格：1,210円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ウレタン・ゴムローラ　－ストレート・クラウン－

3.8

通常価格(税別)： 2,150円 (税込価格：2,365円)

通常出荷日：3 日目～

定尺のカラーにウレタンを焼き付けた安価なローラーです。外径Φ10～80、Ｌ5～...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
絶縁性 / 非磁性
種類
ウレタン・ゴムローラ
ローラ形状
ストレート
取付方法
ストレート
芯材材質
アルミ合金
長さ (mm)
～50
ウレタンゴム加工
ライニング
表面処理
なし
ウレタン・ゴム材質
ウレタン
ウレタン・ゴム色
自然色
材質証明書
対象外

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が48型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ]D>50の場合はL寸公差±0.3となります。

Type	[ M ]材質		[ H ]硬度
	芯材	ライニング
UMC	アルミ合金	ウレタン(自然色)	ショアA90
UMCM			ショアA70
UMCL			ショアA50

[ ! ]芯材外周にウレタンを焼付しています。

規格表

型式	−	d	−	L
UMC30	−	10	−	20

型式			d 選択									L 選択								t
Type		D	d 選択									L 選択								t
UMC UMCM UMCL	(ショアA90) (ショアA70) (ショアA50)	10	3									5	10	15	20	25	30			2
		12	3									5	10	15	20	25	30
		13		4								5	10	15	20	25	30
		15			5							5	10	15	20	25	30	40	50
		16			5	6						5	10	15	20	25	30	40	50
		20			5	6	8						10	15	20	25	30	40	50	3
		25				6	8	10					10	15	20	25	30	40	50
		30					8	10	12	15			10	15	20	25	30	40	50
		35					8	10	12	15			10	15	20	25	30	40	50
		40					8	10	12	15			10	15	20	25	30	40	50	4
		45						10	12	15			10	15	20	25	30	40	50
		50						10	12	15			10	15	20	25	30	40	50
		55						10	12	15				15	20	25	30	40	50
		60						10	12	15					20	25	30	40	50
		70							12	15	20				20	25	30	40	50	5
		80							12	15	20				20	25	30	40	50	5

追加工

型式	−	D	−	L	−	(HRC)		5	日目出荷
UMC30 UMCL80	− −	10 15	− −	20 50	− −	HRC MC

Alterations	ローレット平目追加		タップ穴加工
Code	HRC		MC
Spec.		ローラ部にローレット平目加工をします。		2ヶ所90°にM3のタップ穴を追加工します。指定方法 MC [ ! ]D寸20以上対応 [ NG ]t2(D10～16)は対応不可
￥/1Code	300		600

型番リスト

表示件数

型番

UMC10-3-[5,10,15,20,25,30]

UMC12-3-[5,10,15,20,25,30]

UMC13-4-[5,10,15,20,25,30]

UMC15-5-[5,10,15,20,25,30,40,50]

UMC16-[5,6]-[5,10,15,20,25,30,40,50]

UMC20-[5,6,8]-[10,15,20,25,30,40,50]

UMC25-[6,8,10]-[10,15,20,25,30,40,50]

UMC30-[8,10,12,15]-[10,15,20,25,30,40,50]

UMC35-[8,10,12,15]-[10,15,20,25,30,40,50]

UMC40-[8,10,12,15]-[10,15,20,25,30,40,50]

UMC45-[10,12,15]-[10,15,20,25,30,40,50]

UMC50-[10,12,15]-[10,15,20,25,30,40,50]

UMC55-[10,12,15]-[15,20,25,30,40,50]

UMC60-[10,12,15]-[20,25,30,40,50]

UMC70-[12,15,20]-[20,25,30,40,50]

UMC80-[12,15,20]-[20,25,30,40,50]

UMCL10-3-[5,10,15,20,25,30]

UMCL12-3-[5,10,15,20,25,30]

UMCL13-4-[5,10,15,20,25,30]

UMCL15-5-[5,10,15,20,25,30,40,50]

UMCL16-[5,6]-[5,10,15,20,25,30,40,50]

UMCL20-[5,6,8]-[10,15,20,25,30,40,50]

UMCL25-[6,8,10]-[10,15,20,25,30,40,50]

UMCL30-[8,10,12,15]-[10,15,20,25,30,40,50]

UMCL35-[8,10,12,15]-[10,15,20,25,30,40,50]

UMCL40-[8,10,12,15]-[10,15,20,25,30,40,50]

UMCL45-[10,12,15]-[10,15,20,25,30,40,50]

UMCL50-[10,12,15]-[10,15,20,25,30,40,50]

UMCL55-[10,12,15]-[15,20,25,30,40,50]

UMCL60-[10,12,15]-[20,25,30,40,50]

UMCL70-[12,15,20]-[20,25,30,40,50]

UMCL80-[12,15,20]-[20,25,30,40,50]

UMCM10-3-[5,10,15,20,25,30]

UMCM12-3-[5,10,15,20,25,30]

UMCM13-4-[5,10,15,20,25,30]

UMCM15-5-[5,10,15,20,25,30,40,50]

UMCM16-[5,6]-[5,10,15,20,25,30,35,40,45,50]

UMCM20-[5,6,8]-[10,15,20,25,30,40,50]

UMCM25-[6,8,10]-[10,15,20,25,30,40,50]

UMCM30-[8,10,12,15]-[10,15,20,25,30,40,50]

UMCM35-[8,10,12,15]-[10,15,20,25,30,40,50]

UMCM40-[8,10,12,15]-[10,15,20,25,30,40,50]

UMCM45-[10,12,15]-[10,15,20,25,30,40,50]

UMCM50-[10,12,15]-[10,15,20,25,30,40,50]

UMCM55-[10,12,15]-[15,20,25,30,40,50]

UMCM60-[10,12,15]-[20,25,30,40,50]

UMCM70-[12,15,20]-[20,25,30,40,50]

UMCM80-[12,15,20]-[20,25,30,40,50]

外径

(mm)

内径

(mm)

ウレタン・ゴム硬度

(mm)

RoHS?

最小発注数量

10	3	90	5 ～ 30	10	1個
12	3	90	5 ～ 30	10	1個
13	4	90	5 ～ 30	10	1個
15	5	90	5 ～ 50	10	1個
16	5 ～ 6	90	5 ～ 50	10	1個
20	5 ～ 8	90	10 ～ 50	10	1個
25	6 ～ 10	90	10 ～ 50	10	1個
30	8 ～ 15	90	10 ～ 50	10	1個
35	8 ～ 15	90	10 ～ 50	10	1個
40	8 ～ 15	90	10 ～ 50	10	1個
45	10 ～ 15	90	10 ～ 50	10	1個
50	10 ～ 15	90	10 ～ 50	10	1個
55	10 ～ 15	90	15 ～ 50	10	1個
60	10 ～ 15	90	20 ～ 50	10	1個
70	12 ～ 20	90	20 ～ 50	10	1個
80	12 ～ 20	90	20 ～ 50	10	1個
10	3	50	5 ～ 30	10	1個
12	3	50	5 ～ 30	10	1個
13	4	50	5 ～ 30	10	1個
15	5	50	5 ～ 50	10	1個
16	5 ～ 6	50	5 ～ 50	10	1個
20	5 ～ 8	50	10 ～ 50	10	1個
25	6 ～ 10	50	10 ～ 50	10	1個
30	8 ～ 15	50	10 ～ 50	10	1個
35	8 ～ 15	50	10 ～ 50	10	1個
40	8 ～ 15	50	10 ～ 50	10	1個
45	10 ～ 15	50	10 ～ 50	10	1個
50	10 ～ 15	50	10 ～ 50	10	1個
55	10 ～ 15	50	15 ～ 50	10	1個
60	10 ～ 15	50	20 ～ 50	10	1個
70	12 ～ 20	50	20 ～ 50	10	1個
80	12 ～ 20	50	20 ～ 50	10	1個
10	3	70	5 ～ 30	10	1個
12	3	70	5 ～ 30	10	1個
13	4	70	5 ～ 30	10	1個
15	5	70	5 ～ 50	10	1個
16	5 ～ 6	70	5 ～ 50	10	1個
20	5 ～ 8	70	10 ～ 50	10	1個
25	6 ～ 10	70	10 ～ 50	10	1個
30	8 ～ 15	70	10 ～ 50	10	1個
35	8 ～ 15	70	10 ～ 50	10	1個
40	8 ～ 15	70	10 ～ 50	10	1個
45	10 ～ 15	70	10 ～ 50	10	1個
50	10 ～ 15	70	10 ～ 50	10	1個
55	10 ～ 15	70	15 ～ 50	10	1個
60	10 ～ 15	70	20 ～ 50	10	1個
70	12 ～ 20	70	20 ～ 50	10	1個
80	12 ～ 20	70	20 ～ 50	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

定尺のカラーにウレタンを焼き付けた安価なローラーです。
外径Φ10～80、Ｌ5～50と幅広いサイズをご用意しました。
追加工(HRC)は外径部をローレット平目加工に変更できます。
また追加工(MC)は外径部2箇所にM3のタップ穴を加工できます。

【種類】ウレタンローラ
【形状】ストレート
【ウレタンゴム加工】ライニング（焼付け）
【ローラ端部仕様】ストレート
【材質】芯材：アルミ合金
　　　　ウレタン（ショアA90）：エーテル系ウレタン（自然色）
　　　　ウレタン（ショアA70、A50）：エステル系ウレタン（自然色）
【硬度（ショア）】A90・A70・A50から選択可能
【追加工対応】ローレット平目、タップ穴加工

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	UMC								UMCM								UMCL
	L5	L10	L15	L20	L25	L30	L40	L50	L5	L10	L15	L20	L25	L30	L40	L50	L5	L10	L15	L20	L25	L30	L40	L50
10	460	490	550	670	700	760	－	－	470	510	560	670	700	760	－	－	500	560	590	700	740	790	－	－
12	460	490	550	670	700	760	－	－	470	510	560	670	700	760	－	－	500	560	590	700	740	790	－	－
13	470	550	580	700	760	810	－	－	500	560	600	700	760	810	－	－	550	590	640	740	790	840	－	－
15	500	580	630	810	850	900	990	1,140	540	600	640	810	850	900	990	1,140	570	640	670	840	880	930	1,020	1,180
16	550	630	660	810	870	930	1,020	1,180	560	640	680	810	870	930	1,020	1,180	590	670	720	840	900	970	1,050	1,210
20	－	660	710	760	880	950	1,030	1,200	－	680	720	770	880	950	1,030	1,200	－	720	760	810	910	990	1,060	1,230
25	－	710	760	800	850	970	1,050	1,230	－	720	770	810	870	970	1,050	1,230	－	760	810	850	890	1,000	1,080	1,260
30	－	760	800	840	890	950	1,160	1,370	－	770	810	850	910	980	1,190	1,400	－	810	850	890	950	1,010	1,340	1,590
35	－	800	840	880	930	990	1,240	1,500	－	810	850	890	960	1,020	1,270	1,520	－	850	890	930	980	1,050	1,440	1,720
40	－	840	880	920	990	1,060	1,330	1,620	－	850	890	950	1,020	1,080	1,370	1,650	－	890	930	980	1,040	1,120	1,550	1,870
45	－	890	950	980	1,060	1,130	1,450	1,790	－	930	980	1,020	1,080	1,140	1,480	1,810	－	950	1,000	1,040	1,110	1,190	1,680	2,040
50	－	970	1,020	1,060	1,130	1,200	1,560	1,930	－	1,000	1,040	1,080	1,140	1,230	1,600	1,960	－	1,010	1,060	1,110	1,190	1,250	1,800	2,220
55	－	－	1,210	1,270	1,320	1,420	1,820	2,230	－	－	1,230	1,300	1,370	1,440	1,850	2,270	－	－	1,270	1,320	1,400	1,470	1,890	2,290
60	－	－	－	1,420	1,490	1,560	1,980	2,380	－	－	－	1,460	1,510	1,610	2,010	2,420	－	－	－	1,490	1,550	1,630	2,040	2,460
70	－	－	－	1,610	1,680	1,800	2,270	2,740	－	－	－	1,650	1,700	1,840	2,310	2,780	－	－	－	1,680	1,740	1,870	2,340	2,810
80	－	－	－	1,850	1,940	2,100	2,570	3,050	－	－	－	1,890	1,980	2,130	2,600	3,080	－	－	－	1,910	2,010	2,170	2,650	3,120

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜9	10〜14	15〜19	20〜50	51〜
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

＊シャフトに接着剤で固定します。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
樹脂ローラ　－切削タイプ－
樹脂にベアリングを圧入した、樹脂ローラーです。
ミスミ
ウレタン・ゴムローラ　　ベアリング付
各種樹脂・硬度が選択できるベアリング付きローラーです。形状はストレートタイプ・クラウンタイプの2種類です。
ミスミ
金属ローラ　ベアリング付
各種金属・表面処理が選択できるベアリング付きローラーです。形状はストレートタイプ・クラウンタイプの2種類です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カラー付ウレタンローラのレビュー

4.6平均満足度：4.611件のレビュー

星5
64%
星4
36%
星3
0%
星2
0%
星1
0%

加工

満足度：5.02022/04/07

メーカーのものよりも安く買えたので助かりました。問題ないです。

0人が参考にしています。

フイルムの押さえ

満足度：4.02021/07/07

メーカーの純正品は高いためにコストダウの為に探していたら丁度の物が有りました。長さもｍｍ単位で購入できるので助かりました...もっと読む

0人が参考にしています。

駆動部分に

満足度：4.02021/03/31

機械の駆動部分に使用しました。ゴムの硬さも丁度良く外形も選択できるので重宝します。

0人が参考にしています。

治具用

満足度：5.02021/03/11

治具に使用しています。簡単な選択だけで注文できて、納期も満足しています。また安定した品質です。

0人が参考にしています。

ローレット軸との相手側グリップ

満足度：5.02020/12/01

外径 φ10、軸φ3、幅は10mmのタイプを選定、ウレタン硬さが3種用意されている、全てのタイプを購入した。ローレ...もっと読む
