ローラ 圧入ベアリング付ストレートタイプ
規格・仕様：
- 大口分納
- 環境対応
- RoHS対応（10物質）
- ローラ形状
- ストレート
- 取付方法
- ベアリング付
- 長さ (mm)
- ～50
- ウレタンゴム加工
- 圧入
- 表面処理
- なし
- ベアリング材質
- スチール
ご注意
- 接着剤の塗布はしておりません
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が132型番あります。

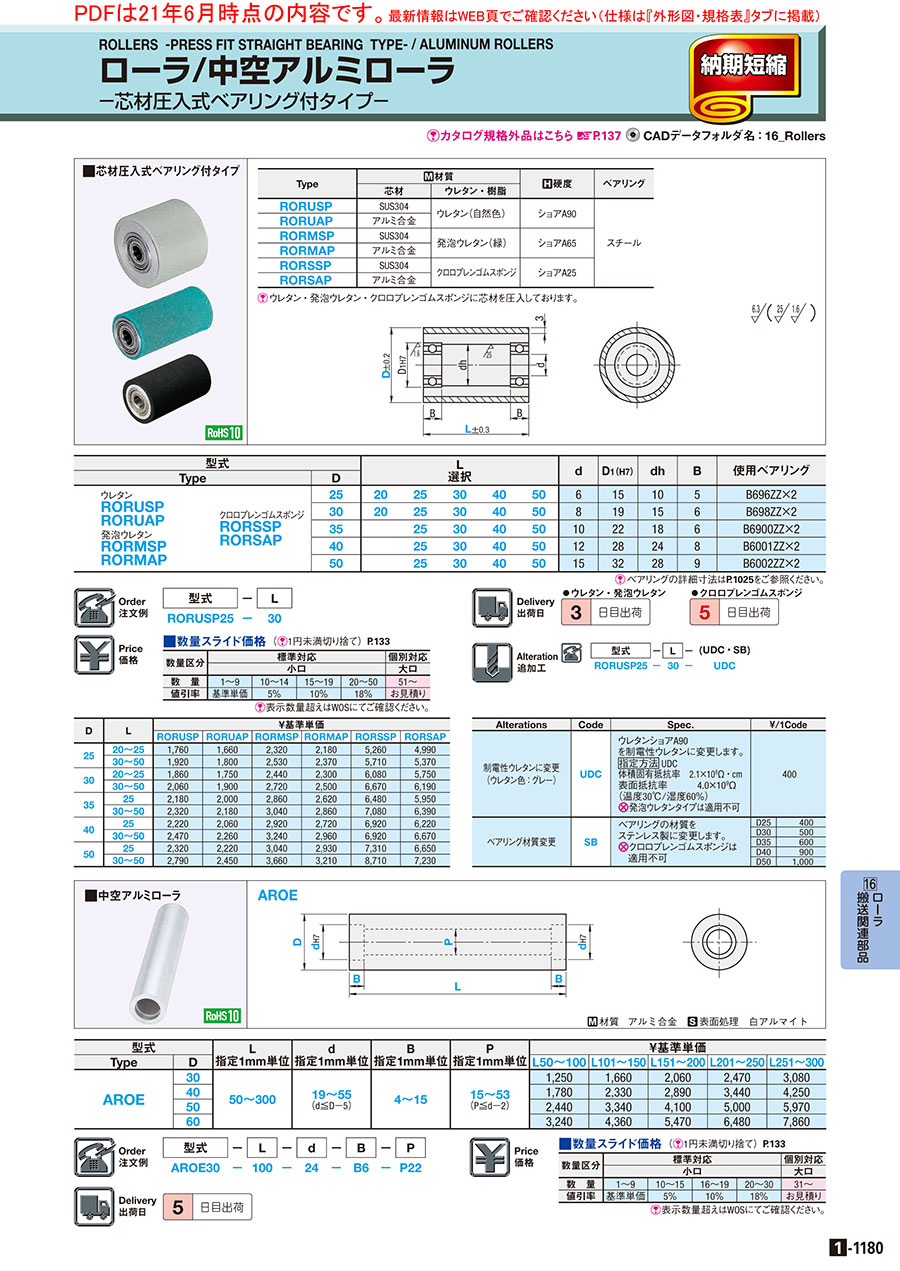

外形図・規格表
| Type | [ M ]材質 | [ H ]硬度 | ベアリング | |
| 芯材 | ウレタン・樹脂 | |||
| RORUSP | SUS304 | ウレタン(自然色) | ショアA90 | スチール |
| RORUAP | アルミ合金 | |||
| RORMSP | SUS304 | 発泡ウレタン(緑) | ショアA65 | |
| RORMAP | アルミ合金 | |||
| RORSSP | SUS304 | クロロプレンゴムスポンジ | ショアA25 | |
| RORSAP | アルミ合金 | |||
規格表
| 型式 | − | L |
| RORUSP25 | − | 30 |
| 型式 | L 選択 | d | D1(H7) | dh | B | 使用ベアリング | ||||||
| Type | D | |||||||||||
| ウレタン RORUSP RORUAP 発泡ウレタン RORMSP RORMAP | クロロプレンゴムスポンジ RORSSP RORSAP | 25 | 20 | 25 | 30 | 40 | 50 | 6 | 15 | 10 | 5 | B696ZZ×2 |
| 30 | 20 | 25 | 30 | 40 | 50 | 8 | 19 | 15 | 6 | B698ZZ×2 | ||
| 35 | 25 | 30 | 40 | 50 | 10 | 22 | 18 | 6 | B6900ZZ×2 | |||
| 40 | 25 | 30 | 40 | 50 | 12 | 28 | 24 | 8 | B6001ZZ×2 | |||
| 50 | 25 | 30 | 40 | 50 | 15 | 32 | 28 | 9 | B6002ZZ×2 | |||
追加工
| 型式 | − | L | − | (UDC・SB) |
| RORUSP25 | − | 30 | − | UDC |
| Alterations | Code | Spec. | ￥/1Code | |
| 制電性ウレタンに変更 (ウレタン色：グレー) | UDC | ウレタンショアA90 を制電性ウレタンに変更します。 指定方法 UDC 体積固有抵抗率 2.1×108Ω・cm 表面抵抗率 4.0×109Ω (温度30℃/湿度60％) [ NG ]発泡ウレタンタイプは適用不可 | 400 | |
| ベアリング材質変更 | SB | ベアリングの材質を ステンレス製に変更します。 [ NG ]クロロプレンゴムスポンジは 適用不可 | D25 | 400 |
| D30 | 500 | |||
| D35 | 600 | |||
| D40 | 900 | |||
| D50 | 1,000 | |||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,290円 ( 2,519円 ) | 3日目 |
2,290円 ( 2,519円 ) | 3日目 |
2,490円 ( 2,739円 ) | 3日目 |
2,490円 ( 2,739円 ) | 3日目 |
2,490円 ( 2,739円 ) | 3日目 |
2,420円 ( 2,662円 ) | 3日目 |
2,420円 ( 2,662円 ) | 3日目 |
2,630円 ( 2,893円 ) | 3日目 |
2,630円 ( 2,893円 ) | 3日目 |
2,630円 ( 2,893円 ) | 3日目 |
2,750円 ( 3,025円 ) | 3日目 |
3,000円 ( 3,300円 ) | 3日目 |
3,000円 ( 3,300円 ) | 3日目 |
3,000円 ( 3,300円 ) | 3日目 |
2,860円 ( 3,146円 ) | 3日目 |
3,110円 ( 3,421円 ) | 3日目 |
3,110円 ( 3,421円 ) | 3日目 |
3,110円 ( 3,421円 ) | 3日目 |
3,080円 ( 3,388円 ) | 3日目 |
3,370円 ( 3,707円 ) | 3日目 |
3,370円 ( 3,707円 ) | 3日目 |
3,370円 ( 3,707円 ) | 3日目 |
2,440円 ( 2,684円 ) | 3日目 |
2,440円 ( 2,684円 ) | 3日目 |
2,660円 ( 2,926円 ) | 3日目 |
2,660円 ( 2,926円 ) | 3日目 |
2,660円 ( 2,926円 ) | 3日目 |
2,560円 ( 2,816円 ) | 3日目 |
2,560円 ( 2,816円 ) | 3日目 |
2,860円 ( 3,146円 ) | 3日目 |
2,860円 ( 3,146円 ) | 3日目 |
2,860円 ( 3,146円 ) | 3日目 |
2,960円 ( 3,256円 ) | 3日目 |
3,190円 ( 3,509円 ) | 3日目 |
3,190円 ( 3,509円 ) | 3日目 |
3,190円 ( 3,509円 ) | 3日目 |
3,070円 ( 3,377円 ) | 3日目 |
3,400円 ( 3,740円 ) | 3日目 |
3,400円 ( 3,740円 ) | 3日目 |
3,400円 ( 3,740円 ) | 3日目 |
3,190円 ( 3,509円 ) | 3日目 |
3,840円 ( 4,224円 ) | 3日目 |
3,840円 ( 4,224円 ) | 3日目 |
3,840円 ( 4,224円 ) | 3日目 |
5,240円 ( 5,764円 ) | 5日目 |
5,240円 ( 5,764円 ) | 5日目 |
5,640円 ( 6,204円 ) | 5日目 |
5,640円 ( 6,204円 ) | 5日目 |
5,640円 ( 6,204円 ) | 5日目 |
6,040円 ( 6,644円 ) | 5日目 |
6,040円 ( 6,644円 ) | 5日目 |
6,500円 ( 7,150円 ) | 5日目 |
6,500円 ( 7,150円 ) | 5日目 |
6,500円 ( 7,150円 ) | 5日目 |
6,250円 ( 6,875円 ) | 5日目 |
6,710円 ( 7,381円 ) | 5日目 |
6,710円 ( 7,381円 ) | 5日目 |
6,710円 ( 7,381円 ) | 5日目 |
6,530円 ( 7,183円 ) | 5日目 |
7,000円 ( 7,700円 ) | 5日目 |
詳細情報
基本情報
ウレタンゴム・発泡ウレタン・クロロプレンゴムに芯材を圧入したベアリング付ローラーです。芯材はSUS304またはアルミ合金の2種類です。
追加工（SB）でステンレスベアリングに変更できます。ショア（硬度）はA90・A65・A25から選択可能です。
A90はエーテル系、ウレタンのA65はエステル系です。
制電性ウレタンへの変更も追加工の指定で可能です。
発泡ウレタンはスポンジに比べて水・油・薬品などの浸透性が極めて低く、グリップ力と衝撃吸収性に優れ、薄物の搬送に適しています。
クロロプレンゴムは天然ゴムに比べて耐熱性・耐寒性・耐油性に優れております。
ご注意
- 接着剤の塗布はしておりません
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | L | ￥基準単価 | |||||
| RORUSP | RORUAP | RORMSP | RORMAP | RORSSP | RORSAP | ||
| 25 | 20〜25 | 1,850 | 1,740 | 2,440 | 2,290 | 5,520 | 5,240 |
| 30〜50 | 2,020 | 1,890 | 2,660 | 2,490 | 6,000 | 5,640 | |
| 30 | 20〜25 | 1,950 | 1,840 | 2,560 | 2,420 | 6,380 | 6,040 |
| 30〜50 | 2,160 | 2,000 | 2,860 | 2,630 | 7,000 | 6,500 | |
| 35 | 25 | 2,290 | 2,100 | 3,000 | 2,750 | 6,800 | 6,250 |
| 30〜50 | 2,440 | 2,290 | 3,190 | 3,000 | 7,430 | 6,710 | |
| 40 | 25 | 2,330 | 2,160 | 3,070 | 2,860 | 7,270 | 6,530 |
| 30〜50 | 2,590 | 2,370 | 3,400 | 3,110 | 7,270 | 7,000 | |
| 50 | 25 | 2,440 | 2,330 | 3,190 | 3,080 | 7,680 | 6,980 |
| 30〜50 | 2,930 | 2,570 | 3,840 | 3,370 | 9,150 | 7,590 | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜50 | 51〜 |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
商品担当おすすめ
ローラ 圧入ベアリング付ストレートタイプのレビュー
ワークのニップ
1
1.02018/10/18
クロロプレンゴムスポンジのローラを使用したが、芯金とスポンジが接着されていないため、スポンジが軸方向に移動し外れてしまっ...もっと読む
ミスミからのコメント
この度はお客様にご迷惑をおかけし申し訳ございませんでした。芯材圧入式ローラには、接着剤は塗布しておりません。カタログにもそのように注意表記をさせていただきます。今後とも忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。
5人が参考にしています。
材料投入用ローラー
1
1.02022/06/24
発砲ウレタンのローラーですが、軸方向にウレタンが外れてしまい
材料がキズだらけになってしまう問題がありました。
基本的に...もっと読む
ミスミからのコメント
貴重なご意見をいただきありがとうございます。圧入しているため、条件によっては外れます。今回の状況の懸念がある場合は焼付品を選定いただきたく よろしくお願い申し上げます。
0人が参考にしています。
シールの抑えに使用
4
4.02020/12/08
シールを張った後の抑えに使用しました。ゴスポンジの硬さも丁度よく安定してシールを張ることができました。
0人が参考にしています。
