ミスミ

軸付パイプローラ

カタログ |P.1-1195

規格変更

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

長さ指定が可能なパイプローラーです。軸が接合済のため、部品点数の削減ができます...

詳細情報を確認する

規格・仕様：

大口分納

特性・用途
該当なし
ローラ種類
金属ローラ
取付方法
軸付
ローラ形状
ストレート
材質
スチール
長さ (mm)
～50 / ～100 / ～300 / ～500 / ～1000
表面処理
無電解ニッケルメッキ
材質証明書
対象
材質証明書：材質
スチール
材質証明書：表面処理
無電解ニッケルメッキ

ご注意

ステンレス製の取り扱いはございません。
ベアリングは内蔵しておりません。ベアリング付きを希望の場合はRORLMをご検討ください。※RORLMは軸が付属していません。別途ご用意ください。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が27型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

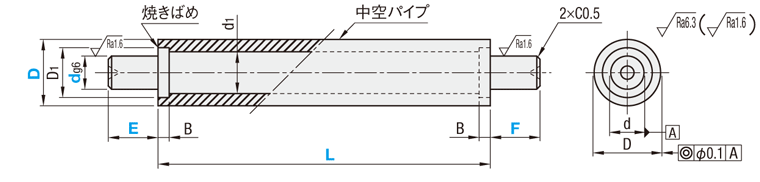

ストレートタイプ　ROLJ

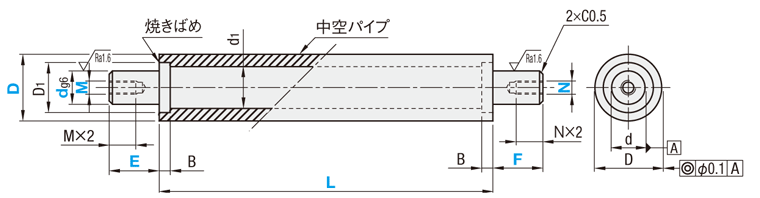

両端めねじタイプ　ROLJM

両端止め輪溝付タイプ　ROLJT

■D寸法公差

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3

[ ! ]JIS B 0405ｍ級(中級)に準拠。

[ ! ]軸部分は接合されているため、取り外しできません。
[ ! ]焼きばめの為、端部は茶色に変色します。
[ ! ]耐荷重、直角度のデータはございません。

[ M ]材質	[ S ]表面処理
STKM13A*	無電解ニッケルメッキ

*接合している軸部：S45C

規格表

型式

−

(ストレート)
(両端めねじ)
(両端止め輪溝付)

ROLJ60
ROLJM80
ROLJT50

−
−
−

20
30
25

−
−
−

590
720
800

−
−
−

E30
E20
E40

−
−
−

F30
F20
F42

−

M12

−

N12

−

P15

−

S35

型式		d_g₆ 選択	L 指定10mm単位	E・F 指定1mm単位	M(並目)・N(並目) 選択								P・S 指定1mm単位	d₁	D₁	B	t許容差		d₂許容差		適用止め輪
Type	D	d_g₆ 選択	L 指定10mm単位	E・F 指定1mm単位	M(並目)・N(並目) 選択								P・S 指定1mm単位	d₁	D₁	B	t許容差		d₂許容差		適用止め輪
ROLJ ROLJM ROLJT	50	15	100〜800	5〜45	5	6							5≦P＜E−5 5≦S＜F−5	40	43	25	1.15	＋0.14 0	14.3	0 −0.11	JIS C型15
		20		5〜60	5	6	8	10	12								1.35		19	0 −0.21	JIS C型20
		25		5〜75	5	6	8	10	12	16							1.35		23.9		JIS C型25
	60	20		5〜60	5	6	8	10	12					49.5	53	30	1.35		19		JIS C型20
		25		5〜75	5	6	8	10	12	16							1.35		23.9		JIS C型25
		30		5〜90			8	10	12	16	20						1.65		28.6		JIS C型30
	80	25		5〜75	5	6	8	10	12	16				68.6	72	40	1.35		23.9		JIS C型25
		30		5〜90			8	10	12	16	20						1.65		28.6		JIS C型30
		35		5〜100			8	10	12	16	20	24					1.65		33	0 −0.25	JIS C型35

[ ! ]C型止め輪は>>こちらから選定ください。

型番リスト

表示件数

型番

ROLJ50-15-[100-800/10]-E[5-45/1]-F[5-45/1]

ROLJ50-20-[100-800/10]-E[5-60/1]-F[5-60/1]

ROLJ50-25-[100-800/10]-E[5-75/1]-F[5-75/1]

ROLJ60-20-[100-800/10]-E[5-60/1]-F[5-60/1]

ROLJ60-25-[100-800/10]-E[5-75/1]-F[5-75/1]

ROLJ60-30-[100-800/10]-E[5-90/1]-F[5-90/1]

ROLJ80-25-[100-800/10]-E[5-75/1]-F[5-75/1]

ROLJ80-30-[100-800/10]-E[5-90/1]-F[5-90/1]

ROLJ80-35-[100-800/10]-E[5-100/1]-F[5-100/1]

ROLJM50-15-[100-800/10]-E[5-45/1]-F[5-45/1]-M[5,6]-N[5,6]

ROLJM50-20-[100-800/10]-E[5-60/1]-F[5-60/1]-M[5,6,8,10,12]-N[5,6,8,10,12]

ROLJM50-25-[100-800/10]-E[5-75/1]-F[5-75/1]-M[5,6,8,10,12,16]-N[5,6,8,10,12,16]

ROLJM60-20-[100-800/10]-E[5-60/1]-F[5-60/1]-M[5,6,8,10,12]-N[5,6,8,10,12]

ROLJM60-25-[100-800/10]-E[5-75/1]-F[5-75/1]-M[5,6,8,10,12,16]-N[5,6,8,10,12,16]

ROLJM60-30-[100-800/10]-E[5-90/1]-F[5-90/1]-M[8,10,12,16,20]-N[8,10,12,16,20]

ROLJM80-25-[100-800/10]-E[5-75/1]-F[5-75/1]-M[5,6,8,10,12,16]-N[5,6,8,10,12,16]

ROLJM80-30-[100-800/10]-E[5-90/1]-F[5-90/1]-M[8,10,12,16,20]-N[8,10,12,16,20]

ROLJM80-35-[100-800/10]-E[5-100/1]-F[5-100/1]-M[8,10,12,16,20,24]-N[8,10,12,16,20,24]

ROLJT50-15-[100-800/10]-E[5-45/1]-F[5-45/1]-P[5-39/1]-S[5-39/1]

ROLJT50-20-[100-800/10]-E[5-60/1]-F[5-60/1]-P[5-54/1]-S[5-54/1]

ROLJT50-25-[100-800/10]-E[5-75/1]-F[5-75/1]-P[5-69/1]-S[5-69/1]

ROLJT60-20-[100-800/10]-E[5-60/1]-F[5-60/1]-P[5-54/1]-S[5-54/1]

ROLJT60-25-[100-800/10]-E[5-75/1]-F[5-75/1]-P[5-69/1]-S[5-69/1]

ROLJT60-30-[100-800/10]-E[5-90/1]-F[5-90/1]-P[5-84/1]-S[5-84/1]

ROLJT80-25-[100-800/10]-E[5-75/1]-F[5-75/1]-P[5-69/1]-S[5-69/1]

ROLJT80-30-[100-800/10]-E[5-90/1]-F[5-90/1]-P[5-84/1]-S[5-84/1]

ROLJT80-35-[100-800/10]-E[5-100/1]-F[5-100/1]-P[5-94/1]-S[5-94/1]

金属部外径 D

(mm)

軸外径 d

(mm)

RoHS?

最小発注数量

50	15	5 ～ 45	5 ～ 45	100 ～ 800	-	-	-	-	10	1個
50	20	5 ～ 60	5 ～ 60	100 ～ 800	-	-	-	-	10	1個
50	25	5 ～ 75	5 ～ 75	100 ～ 800	-	-	-	-	10	1個
60	20	5 ～ 60	5 ～ 60	100 ～ 800	-	-	-	-	10	1個
60	25	5 ～ 75	5 ～ 75	100 ～ 800	-	-	-	-	10	1個
60	30	5 ～ 90	5 ～ 90	100 ～ 800	-	-	-	-	10	1個
80	25	5 ～ 75	5 ～ 75	100 ～ 800	-	-	-	-	10	1個
80	30	5 ～ 90	5 ～ 90	100 ～ 800	-	-	-	-	10	1個
80	35	5 ～ 100	5 ～ 100	100 ～ 800	-	-	-	-	10	1個
50	15	5 ～ 45	5 ～ 45	100 ～ 800	5 ～ 6	5 ～ 6	-	-	10	1個
50	20	5 ～ 60	5 ～ 60	100 ～ 800	5 ～ 12	5 ～ 12	-	-	10	1個
50	25	5 ～ 75	5 ～ 75	100 ～ 800	5 ～ 16	5 ～ 16	-	-	10	1個
60	20	5 ～ 60	5 ～ 60	100 ～ 800	5 ～ 12	5 ～ 12	-	-	10	1個
60	25	5 ～ 75	5 ～ 75	100 ～ 800	5 ～ 16	5 ～ 16	-	-	10	1個
60	30	5 ～ 90	5 ～ 90	100 ～ 800	8 ～ 20	8 ～ 20	-	-	10	1個
80	25	5 ～ 75	5 ～ 75	100 ～ 800	5 ～ 16	5 ～ 16	-	-	10	1個
80	30	5 ～ 90	5 ～ 90	100 ～ 800	8 ～ 20	8 ～ 20	-	-	10	1個
80	35	5 ～ 100	5 ～ 100	100 ～ 800	8 ～ 24	8 ～ 24	-	-	10	1個
50	15	5 ～ 45	5 ～ 45	100 ～ 800	-	-	5 ～ 39	5 ～ 39	10	1個
50	20	5 ～ 60	5 ～ 60	100 ～ 800	-	-	5 ～ 54	5 ～ 54	10	1個
50	25	5 ～ 75	5 ～ 75	100 ～ 800	-	-	5 ～ 69	5 ～ 69	10	1個
60	20	5 ～ 60	5 ～ 60	100 ～ 800	-	-	5 ～ 54	5 ～ 54	10	1個
60	25	5 ～ 75	5 ～ 75	100 ～ 800	-	-	5 ～ 69	5 ～ 69	10	1個
60	30	5 ～ 90	5 ～ 90	100 ～ 800	-	-	5 ～ 84	5 ～ 84	10	1個
80	25	5 ～ 75	5 ～ 75	100 ～ 800	-	-	5 ～ 69	5 ～ 69	10	1個
80	30	5 ～ 90	5 ～ 90	100 ～ 800	-	-	5 ～ 84	5 ～ 84	10	1個
80	35	5 ～ 100	5 ～ 100	100 ～ 800	-	-	5 ～ 94	5 ～ 94	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

基本情報

長さ指定が可能なパイプローラーです。軸が接合済のため、部品点数の削減ができます。
ローラー部分の長さは100～800まで10mm単位での指定が可能です。

【種類】金属ローラ
【ローラ形状】ストレート
【径】50・60・80から選択可能
【軸端】ストレート・両端めねじ・両端止め輪溝付
【ローラ端部仕様】軸と接合済み
【材質】スチール
【表面処理】無電解ニッケルメッキ

ご注意

ステンレス製の取り扱いはございません。
ベアリングは内蔵しておりません。ベアリング付きを希望の場合はRORLMをご検討ください。※RORLMは軸が付属していません。別途ご用意ください。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■ストレート
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	L100 〜150	L160 〜200	L210 〜250	L260 〜300	L310 〜350	L360 〜400	L410 〜450	L460 〜500	L510 〜550	L560 〜600	L610 〜650	L660 〜700	L710 〜750	L760 〜800
ROLJ	50	9,270	9,830	10,370	10,930	12,330	13,180	14,010	14,850	15,960	17,080	18,490	19,600	20,730	21,840
	60	10,780	11,400	12,010	12,620	14,080	14,970	15,870	16,770	17,930	19,110	20,850	22,030	23,210	24,380
	80	12,990	13,710	14,440	15,160	16,730	17,750	18,740	19,760	21,040	22,610	24,470	25,750	27,050	28,330

■両端めねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	L100 〜150	L160 〜200	L210 〜250	L260 〜300	L310 〜350	L360 〜400	L410 〜450	L460 〜500	L510 〜550	L560 〜600	L610 〜650	L660 〜700	L710 〜750	L760 〜800
ROLJM	50	12,300	12,990	13,680	14,370	16,130	17,180	18,220	19,270	20,660	22,070	23,810	25,220	26,620	28,010
	60	14,200	14,960	15,730	16,490	18,310	19,430	20,550	21,660	23,130	24,600	26,780	28,250	29,720	31,190
	80	16,950	17,850	18,760	19,670	21,630	22,890	24,140	25,400	27,020	28,980	31,290	32,900	34,510	36,120

■両端止め輪溝付
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	L100 〜150	L160 〜200	L210 〜250	L260 〜300	L310 〜350	L360 〜400	L410 〜450	L460 〜500	L510 〜550	L560 〜600	L610 〜650	L660 〜700	L710 〜750	L760 〜800
ROLJT	50	11,940	12,630	13,340	14,030	15,780	16,820	17,870	18,920	20,320	21,710	23,470	24,860	26,260	27,670
	60	13,840	14,610	15,370	16,140	17,960	19,080	20,190	21,320	22,790	24,260	26,430	27,890	29,360	30,830
	80	16,590	17,500	18,410	19,310	21,270	22,530	23,790	25,050	26,660	28,620	30,930	32,550	34,160	35,760

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数量	1～9	10～12	13～15	16～30	31～50	51～
値引率	基準単価	5%	10%	30%	40%	お見積り
出荷日	通常			+7日	+13日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
丸ベルト用溝付ローラ（ピッチ、センター振り分けタイプ）ベアリング付タイプ
溝付きローラ。溝位置センター振り分けのタイプです。溝ピッチが一定の際に便利にご利用いただけます。
ミスミ
丸ベルト用溝付ローラ（両端ピッチ指定タイプ）ベアリング付タイプ
溝付きローラ。ローラ長さ、溝の位置を1㎜単位で指定可能。ローラ両端に丸ベルトを使用した搬送に便利な商品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
