本商品の使用例

タイミングプーリ T10タイプ

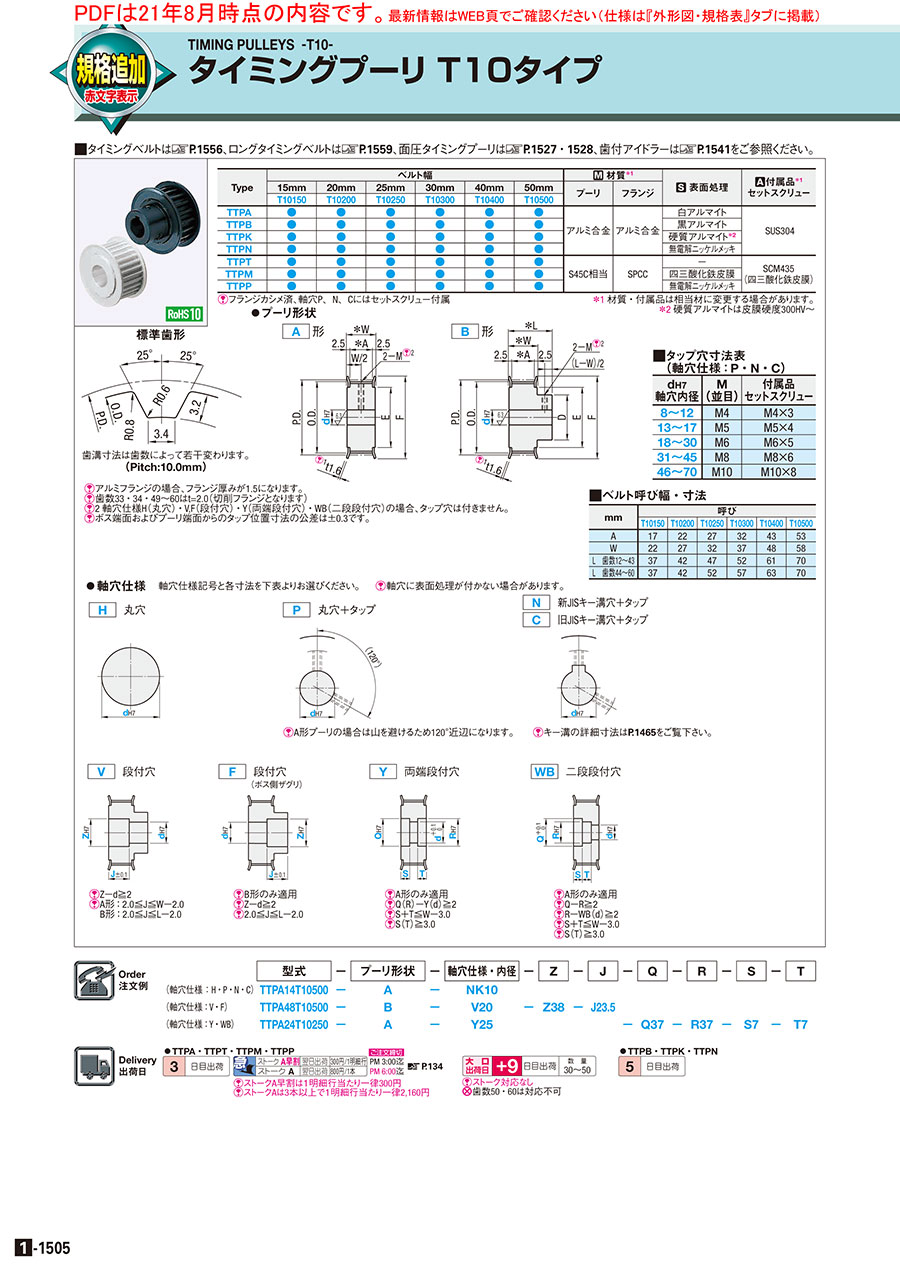

カタログ |P.1-1505

規格変更
規格拡張対象

4.6

平均満足度4.6

この商品のレビューをみる（13件）

通常単価(税別): -

税込単価: -

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ T10タイプ

通常価格(税別)： 1,720円 (税込価格：1,892円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

タイミングプーリ T5タイプ

3.9

通常価格(税別)： 1,520円 (税込価格：1,672円)

通常出荷日：在庫品1日目

規格拡張のご案内ステンレス材質が選択出来るようになりました。関連商品タイミング...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
タイミングプーリ
バックラッシレスタイプ
非該当
ベルト種類
T10
タイミングプーリ/アイドラー
プーリ
材質証明書
対象外

ご注意

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工TPC「タップ穴寸法変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

プーリ・ベルト選定サイト

未確定：候補が28,085型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

■T10タイプ

●プーリ形状

A形

B形

標準歯形

歯溝寸法は歯数によって若干変わります。（Pitch：10.0mm）

[ ! ]2

[ ! ]1

■ベルト呼び幅・寸法

mm	呼び
mm	T10150	T10200	T10250	T10300	T10300	T10500
A	17	22	27	32	43	53
W	22	27	32	37	48	58
L　歯数12～40	37	42	47	52	61	70
L　歯数44～60	37	42	52	57	63	70

■タップ穴寸法表（軸穴仕様：P・N・C）

d_H7 軸穴内径	M （並目）	付属品セットスクリュー	付属品入り数
8～12	M4	M4×3	2
13～17	M5	M5×4
18～30	M6	M6×5
31～45	M8	M8×6
46～70	M10	M10×8

[ ! ]セットスクリューの締付トルクは規定を設けていません。

指示無き寸法公差

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3

[ ! ]JIS B 0405ｍ級(中級)に準拠

[ ! ]アルミフランジの場合、フランジ厚みが1.5になります。
[ ! ]1 歯数33・34・49～60はt=2.0（切削フランジとなります）
[ ! ]2 軸穴仕様H（丸穴）・V,F（段付穴）・Y（両端段付穴）・WB（二段段付穴）の場合、タップ穴は付きません。
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。

●軸穴仕様　軸穴仕様記号と各寸法を下表よりお選びください。
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]d寸法の面取りは規定値を設けておりません。

H　丸穴

P　丸穴＋タップ

N　新JISキー溝穴＋タップ
C　旧JISキー溝穴＋タップ

[ ! ]使用する軸のはめあいは、
>>こちらを参照ください。

[ ! ]A形プーリの場合は山を避けるため
120°近辺になります。

[ ! ]新JISキー溝穴、軸穴径10、キー溝幅4.0mm選定時はNK10をご指定ください。
[ ! ]型式N10とNK10の違いは加工寸法です。詳細は下記表「新JISキー溝寸法公差」を参照ください。
[ ! ]キー溝の位置と歯の位相は保証しておりません。

V　段付穴

F　段付穴（ボス側ザグリ）

Y　両端段付穴

WB　二段段付穴

[ ! ]Z－V(d)≧2
[ ! ]A形：2.0≦J≦W－2.0
　　B形：2.0≦J≦L－2.0

[ ! ]B形のみ適用
[ ! ]Z－F(d)≧2
[ ! ]2.0≦J≦L－2.0

[ ! ]A形のみ適用
[ ! ]Q－Y(d)≧2
[ ! ]R－Y(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

[ ! ]A形のみ適用
[ ! ]Q－R≧2
[ ! ]R－WB(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

■キー溝寸法表

d寸法公差(H7)

呼び(N,C)	d_H7
8～10(K)	＋0.015 0
11～18	＋0.018 0
19～30	＋0.021 0
31～50	＋0.025 0
51～70	＋0.030 0

新JISキー溝寸法公差

呼び(N)	b_JS9		t
8～10	3	±0.0125	1.4	＋0.1 0
10K～12	4	±0.0150	1.8
13～17	5		2.3
18～22	6		2.8
23～30	8	±0.0180	3.3	＋0.2 0
31～38	10	±0.0180
39～44	12	±0.0215
45～50	14		3.8
55	16		4.3

旧JISキー溝寸法公差

呼び(C)	b_JS9		t
10～12	4	＋0.022 ＋0.010	1.5	＋0.1 0
15～20	5		2

■プーリ形状と軸穴加工対応表

形	穴
形	H	P	N(C)	V	F	Y	WB
A	○	○	○	○	‐	○	○
B	○	○	○	○	○	‐	‐

Type	ベルト幅						[ M ]材質		[ S ]表面処理	[ A ]付属品セットスクリュー
	15mm	20mm	25mm	30mm	40mm	50mm	プーリ	フランジ
	T10150	T10200	T10250	T10300	T10400	T10500	プーリ	フランジ
TTPA	●	●	●	●	●	●	アルミ合金	アルミ合金	白アルマイト	SUS304
TTPB	●	●	●	●	●	●			黒アルマイト
TTPK	●	●	●	●	●	●			硬質アルマイト
TTPN	●	●	●	●	●	●			無電解ニッケルメッキ
TTPT	●	●	●	●	●	●	S45C相当	SPCC	−	SCM435 (四三酸化鉄皮膜)
TTPM	●	●	●	●	●	●			四三酸化鉄皮膜
TTPP	●	●	●	●	●	●			無電解ニッケルメッキ
TTPS	●	●	●	●			SUS304	SUS304	−	SUS304

[ ! ]フランジカシメ済、軸穴P、N、Cにはセットスクリュー付属
[ ! ]フランジカシメなしをご希望の場合は追加工NFCを指定ください。
[ ! ]フランジ単品販売をご希望の場合は規格外品サービスへお問合せください。

規格表

型式

−

プーリ形状

−

軸穴仕様・内径

−

(軸穴仕様：H・P・N・C)

TTPA14T10500

−

NK10

(軸穴仕様：V・F)

TTPA48T10500

−

V20

−

Z38

−

J23.5

(軸穴仕様：Y・WB)

TTPA24T10250

−

Y25

−

Q37

−

R37

−

型式			プーリ形状	プーリ形状						P.D.	O.D	D	F	E
Type	歯数	種類呼び幅		A			B
				軸穴仕様 (～)1mm単位指定(・)選択
				H(d) 丸穴 V(d)・ Y(d)・ WB(d) Z・Q・R 段付穴	P(d) 丸穴＋タップ	N(d)・ C(d) キー溝＋タップ	H(d) 丸穴 V(d)・ F(d)・Z 段付穴	P(d) 丸穴＋タップ	N(d)・ C(d) キー溝＋タップ
アルミ TTPA TTPB TTPK TTPN 鉄 TTPT TTPM TTPP ステンレス TTPS	12	T10150 T10200 T10250 T10300 T10400 T10500	A	8〜23	8～18	8～18	−	−	−	38.20	36.35	−	40	27
	13			8〜26	8～21	8～21				41.38	39.53		45	30
	14		A B	10〜31	10～26	10～26	10〜28	10～22	10～20	44.56	42.70	32	48	35
	15			10〜32			10〜29	10～23		47.75	45.90	33	52	36
	16			12〜36	12～30	12～30	12〜33	12～27	12～22	50.93	49.05	37	58	40
	17			12〜41			12〜36	12～30	12～25	54.11	52.26	40	61	45
	18									57.30	55.45
	19			12〜46	12～40	12～40	12〜43	12～35	12～29	60.48	58.63	47	67	50
	20									63.66	61.80
	21			12〜54	12～46	12～46	12〜46	12～38	12～32	66.84	64.99	50	74	58
	22			12〜56	12～48	12～48				70.03	68.15		80	60
	23			12〜59			12〜56	12～46	12～40	73.21	71.36	60	83	63
	24			12〜63	12～50	12～50				76.39	74.55		87	67
	25						12〜59	12～49	12～43	79.58	77.70	63
	26									82.76	80.90
	27			12〜68	12～57		12〜66	12～56	12～48	85.94	84.09	70	95	75
	28									89.13	87.25
	29			12〜72	12～61		12〜71	12～61	12～50	92.31	90.46	75	99	80
	30			12〜76	12～65	12～55				95.49	93.65		104	84
	31									98.68	96.83
	32			20〜80	20～70		20〜80	20～65	20～55	101.86	100.00	85	111	90
	33						20〜84	20～70		105.04	103.19	90	115	95
	34									108.23	106.40
	35									111.41	109.56		119	100
	36			20〜85			20〜85			114.59	112.75	95	123	102
	37									117.77	115.92		127	105
	38									120.96	119.11
	39									124.14	122.29		131	110
	40									127.32	125.45	100	135	115
	41									130.51	128.66		140	120
	42									133.69	131.84
	43									136.87	135.02		144	125
	44									140.06	138.20		152	130
	45									143.24	141.39
	46									146.42	144.57
	47									149.61	147.76		160	140
	48									152.79	150.95
	49									155.97	154.12		165
	50									159.15	157.30		170	150
	51									162.34	160.49
	52									165.52	163.67		180	155
	53									168.70	166.85
	54									171.89	170.04
	55									175.07	173.22		185	160
	56									178.25	176.40
	57									181.44	179.59		190	170
	58									184.62	182.77		200	175
	59									187.80	185.95
	60									190.99	189.10
[ NG ]軸穴仕様Nの場合、軸穴径9・51～54は製作できません。 [ ! ]軸穴仕様H・P・V・Fの場合、選択範囲内であれば軸穴径6.35が選択可能です。 [ ! ]軸穴仕様Nの場合、選択範囲内であれば、NK10が選択可能です。こちら参照。 [ NG ]軸穴仕様Cの場合、軸穴径8・11・13・14・17・21～50は製作できません。

追加工

型式

−

プーリ形状

−

軸穴仕様・内径

−

(KC90…etc.)

TTPA36T10250

−

H40

−

KSC80 − K10

Alterations	止めねじ角度変更	フランジカシメなし	フランジカシメ片側のみ	フランジカット
Code	KC90	NFC	RFC・LFC	FC
Spec.	止めねじ角度を90°に変更します。 [ ! ]A形プーリの場合は　　山を避けるため　　90°近辺になります。	(フランジ2枚付属) 指定方法 NFC	(フランジ1枚付属) 指定方法 RFC	フランジ外径カットを0.5mm単位で指定方法 FC17 適用条件 [ ! ]FC≧（O. D.）＋1 [ ! ]FC≦F－2 [ ! ]フランジ外周は表面処理されません。
￥/1Code	無料	無料	無料	300

Alterations

止め輪溝追加工

ベアリング押さえ用テーパ加工

ボスカット

タップ穴寸法変更

付属セットスクリュー長さ変更

Code

SRG

BTC

TPC

SLH

Spec.

段付穴の軸径に合った止め
輪溝を加工します。
止め輪溝寸法>>P.1465
SRG指定 2.5～49.5mm
　　　　　0.5mm単位
適用条件 [ ! ]肉厚最低2mm
[ ! ]軸穴仕様V・Fのみ適用
[ ! ]Z寸法の止め輪溝規
　　格を適用
[ ! ]n≦J－SRG－m
指定方法 SRG7

ベアリング内輪押さえ用
テーパ加工
指定方法 BTC12−TL3
適用条件
[ ! ]A形のみ適用
[ ! ]軸穴仕様H・Pのみ適用
[ ! ]TL＜L－W
[ ! ]E－D≦6の際、片側カ
　　シメ・フランジ一枚付属

ボスの長さを0.5mm単位
でカット
指定方法 BC6.5
適用条件
[ ! ]軸穴仕様H・V・F：
　　3≦BC＜L－W
[ ! ]軸穴仕様P・N・C：
　　M＋3≦BC＜L－W
[ NG ]A形は適用不可

指定方法 TPC5
適用条件
[ ! ]軸穴仕様がP・N・
　　Cの場合のみ適用

M	TPC
M4	M5
M5	M4・M6
M6	M5・M8
M8	M6・M10
M10	M8

指定方法 SLH10
適用条件
[ ! ]軸穴仕様がP・N・
　　Cの場合のみ適用

セットスクリュー	SLH
M4×3	5・8
M5×4	6・10
M6×5	10
M8×6	10・12
M10×8	12・15

詳細は追加工概要 >>P.1466

￥/1Code

200

500

無料

Alterations	側面穴追加工
Alterations	側面タップ穴	側面通し穴	側面ザグリ穴
Code	QTC・QFC・QSC	KTC・KFC・KSC	ZTC・ZFC・ZSC
Spec.	ボス側の側面にタップ穴を追加工します。指定方法 QTC28－M4 Q□C選択穴の加工位置（P.C.D.寸法）をご指定ください。　 M選択 M3,M4,M5,M6,M8 適用条件 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら	ボス側の側面にキリ穴を追加工します。指定方法 KTC28－K4.5 K□C選択穴の加工位置（P.C.D.寸法）をご指定ください。　 K指定 K4.0～13.0（0.5mm単位指定）適用条件 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら	ボス側の側面にザグリ穴を追加工します。指定方法 ZTC28－ZM4 Z□C選択穴の加工位置（P.C.D.寸法）をご指定ください。　 ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8 適用条件 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら
Spec.	(6ヵ所)　 (4ヵ所)　(3ヵ所)	(6ヵ所)　　(4ヵ所)　　(3ヵ所)	(6ヵ所)　　(4ヵ所)　　(3ヵ所)
￥/1Code	QTC:400　　QFC:500　　QSC:600	KTC:500　　KFC:600　　KSC:800	ZTC・ZFC:700　　　ZSC:1,000

[ ! ]側面穴追加工は軸穴仕様により、条件が異なります。詳細は>>こちらをご確認ください。
[ ! ]追加工で指定できない加工依頼は規格外品サービスへお問合せください。

型番リスト

表示件数

...

469

型番

TTPA12T10150-A-C[10,12,15,16,18]

TTPA12T10150-A-H[8-23/1]

TTPA12T10150-A-N8

TTPA12T10150-A-N[10-18/1]

TTPA12T10150-A-NK10

TTPA12T10150-A-P[8-18/1]

TTPA12T10150-A-V[8-21/1]

TTPA12T10150-A-WB[8-21/1]

TTPA12T10150-A-Y[8-21/1]

TTPA12T10200-A-C[10,12,15,16,18]

TTPA12T10200-A-H[8-23/1]

TTPA12T10200-A-N8

TTPA12T10200-A-N[10-18/1]

TTPA12T10200-A-NK10

TTPA12T10200-A-P[8-18/1]

TTPA12T10200-A-V[8-21/1]

TTPA12T10200-A-WB[8-21/1]

TTPA12T10200-A-Y[8-21/1]

TTPA12T10250-A-C[10,12,15,16,18]

TTPA12T10250-A-H[8-23/1]

TTPA12T10250-A-N8

TTPA12T10250-A-N[10-18/1]

TTPA12T10250-A-NK10

TTPA12T10250-A-P[8-18/1]

TTPA12T10250-A-V[8-21/1]

TTPA12T10250-A-WB[8-21/1]

TTPA12T10250-A-Y[8-21/1]

TTPA12T10300-A-C[10,12,15,16,18]

TTPA12T10300-A-H[8-23/1]

TTPA12T10300-A-N8

TTPA12T10300-A-N[10-18/1]

TTPA12T10300-A-NK10

TTPA12T10300-A-P[8-18/1]

TTPA12T10300-A-V[8-21/1]

TTPA12T10300-A-WB[8-21/1]

TTPA12T10300-A-Y[8-21/1]

TTPA12T10400-A-C[10,12,15,16,18]

TTPA12T10400-A-H[8-23/1]

TTPA12T10400-A-N8

TTPA12T10400-A-N[10-18/1]

TTPA12T10400-A-NK10

TTPA12T10400-A-P[8-18/1]

TTPA12T10400-A-V[8-21/1]

TTPA12T10400-A-WB[8-21/1]

TTPA12T10400-A-Y[8-21/1]

TTPA12T10500-A-C[10,12,15,16,18]

TTPA12T10500-A-H[8-23/1]

TTPA12T10500-A-N8

TTPA12T10500-A-N[10-18/1]

TTPA12T10500-A-NK10

TTPA12T10500-A-P[8-18/1]

TTPA12T10500-A-V[8-21/1]

TTPA12T10500-A-WB[8-21/1]

TTPA12T10500-A-Y[8-21/1]

TTPA13T10150-A-H[8-26/1]

TTPA13T10150-A-N8

TTPA13T10150-A-N[10-21/1]

TTPA13T10150-A-P[8-21/1]

TTPA13T10150-A-V[8-24/1]

TTPA13T10150-A-WB[8-24/1]

使用ベルト幅

(mm)

歯数

(T)

プーリ形状

表面処理

材質

丸穴 (H)[d]

(φ)

丸穴+タップ (P)[d]

(φ)

新JISキー溝穴+タップ (N)[d]

(φ)

旧JISキー溝穴+タップ (C)[d]

(φ)

段付穴 (V)[d]

(φ)

段付穴(ボス側ザグリ) (F)[d]

(φ)

両端段付穴 (Y)[d]

(φ)

二段段付穴 (WB)[d]

(φ)

RoHS?

最小発注数量

15	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	10 ～ 18	-	-	-	-	10	1個
15	12	A形	白アルマイト	[アルミニウム] アルミ合金	8 ～ 23	-	-	-	-	-	-	-	10	1個
15	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8	-	-	-	-	-	10	1個
15	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	10 ～ 18	-	-	-	-	-	10	1個
15	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)	-	-	-	-	-	10	1個
15	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	8 ～ 18	-	-	-	-	-	-	10	1個
15	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	8 ～ 21	-	-	-	10	1個
15	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	8 ～ 21	10	1個
15	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	8 ～ 21	-	10	1個
20	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	10 ～ 18	-	-	-	-	10	1個
20	12	A形	白アルマイト	[アルミニウム] アルミ合金	8 ～ 23	-	-	-	-	-	-	-	10	1個
20	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8	-	-	-	-	-	10	1個
20	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	10 ～ 18	-	-	-	-	-	10	1個
20	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)	-	-	-	-	-	10	1個
20	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	8 ～ 18	-	-	-	-	-	-	10	1個
20	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	8 ～ 21	-	-	-	10	1個
20	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	8 ～ 21	10	1個
20	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	8 ～ 21	-	10	1個
25	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	10 ～ 18	-	-	-	-	10	1個
25	12	A形	白アルマイト	[アルミニウム] アルミ合金	8 ～ 23	-	-	-	-	-	-	-	10	1個
25	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8	-	-	-	-	-	10	1個
25	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	10 ～ 18	-	-	-	-	-	10	1個
25	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)	-	-	-	-	-	10	1個
25	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	8 ～ 18	-	-	-	-	-	-	10	1個
25	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	8 ～ 21	-	-	-	10	1個
25	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	8 ～ 21	10	1個
25	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	8 ～ 21	-	10	1個
30	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	10 ～ 18	-	-	-	-	10	1個
30	12	A形	白アルマイト	[アルミニウム] アルミ合金	8 ～ 23	-	-	-	-	-	-	-	10	1個
30	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8	-	-	-	-	-	10	1個
30	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	10 ～ 18	-	-	-	-	-	10	1個
30	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)	-	-	-	-	-	10	1個
30	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	8 ～ 18	-	-	-	-	-	-	10	1個
30	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	8 ～ 21	-	-	-	10	1個
30	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	8 ～ 21	10	1個
30	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	8 ～ 21	-	10	1個
40	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	10 ～ 18	-	-	-	-	10	1個
40	12	A形	白アルマイト	[アルミニウム] アルミ合金	8 ～ 23	-	-	-	-	-	-	-	10	1個
40	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8	-	-	-	-	-	10	1個
40	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	10 ～ 18	-	-	-	-	-	10	1個
40	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)	-	-	-	-	-	10	1個
40	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	8 ～ 18	-	-	-	-	-	-	10	1個
40	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	8 ～ 21	-	-	-	10	1個
40	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	8 ～ 21	10	1個
40	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	8 ～ 21	-	10	1個
50	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	10 ～ 18	-	-	-	-	10	1個
50	12	A形	白アルマイト	[アルミニウム] アルミ合金	8 ～ 23	-	-	-	-	-	-	-	10	1個
50	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8	-	-	-	-	-	10	1個
50	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	10 ～ 18	-	-	-	-	-	10	1個
50	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)	-	-	-	-	-	10	1個
50	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	8 ～ 18	-	-	-	-	-	-	10	1個
50	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	8 ～ 21	-	-	-	10	1個
50	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	8 ～ 21	10	1個
50	12	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	8 ～ 21	-	10	1個
15	13	A形	白アルマイト	[アルミニウム] アルミ合金	8 ～ 26	-	-	-	-	-	-	-	10	1個
15	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	8	-	-	-	-	-	10	1個
15	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	10 ～ 21	-	-	-	-	-	10	1個
15	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	8 ～ 21	-	-	-	-	-	-	10	1個
15	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	8 ～ 24	-	-	-	10	1個
15	13	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	8 ～ 24	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

469

基本情報
納期・価格

基本情報

規格拡張のご案内ステンレス材質が選択出来るようになりました。関連商品タイミングベルト T10タイプはこちらオープンエンドベルトはこちらフランジ付歯付アイドラー　センターベアリングタイプはこちらフランジ付歯付アイドラー　両サイドベアリングタイプはこちら

タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工TPC「タップ穴寸法変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■価格計算例
①H（丸穴）指定時
例：TTPA12T10150-A-H8
（本体価格：1,660円×係数：1.0）＝1,660円
②P（タップ穴）指定時
例：TTPA12T10150-A-P8
（本体価格：1,660円×係数：1.0）＋軸穴加工価格：590円＝2,250円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数	￥本体価格																													￥軸穴加工価格(本体価格＋)
	TTPA(×1.0)　TTPB ・TTPK(×1.1)　TTPN(×1.2)												TTPT(×1.0)　TTPM(×1.05)　TTPP(×1.15)												TTPS(×1.0)					TTPA・TTPB・TTPK・TTPN TTPT・TTPM・TTPP			TTPS
	T10150		T10200		T10250		T10300		T10400		T10500		T10150		T10200		T10250		T10300		T10400		T10500		T10150		T10200	T10250	T10300	TTPA・TTPB・TTPK・TTPN TTPT・TTPM・TTPP			TTPS
	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	A形	A形	P穴	N・C・V・F穴	Y・WB穴	P穴	N・C・V・F穴	Y・WB穴
12	1,660	−	1,830	−	2,020	−	2,420	−	3,070	−	3,610	−	1,520	−	1,700	−	1,860	−	2,230	−	2,980	−	3,500	−	2,990		3,290	3,640	4,360	590	970	1,590	740	1,210	1,990
13	1,850	−	2,030	−	2,230	−	2,680	−	3,410	−	4,010	−	1,700	−	1,900	−	2,050	−	2,450	−	3,310	−	3,890	−	3,330		3,650	4,010	4,820	610	1,020	1,600	760	1,280	2,000
14	1,850	2,150	2,030	2,380	2,230	2,600	2,680	3,130	3,410	4,020	4,010	4,730	1,700	1,980	1,900	2,240	2,050	2,390	2,450	2,870	3,310	3,890	3,890	4,570	3,330	3,870	3,650	4,010	4,820	610	1,020	1,600	760	1,280	2,000
15	1,930	2,250	2,110	2,480	2,310	2,730	2,770	3,280	3,550	4,190	4,180	4,910	1,760	2,070	1,970	2,320	2,130	2,510	2,550	3,000	3,440	4,050	4,040	4,760	3,470	4,050	3,800	4,160	4,990	630	1,060	1,660	790	1,330	2,080
16	2,010	2,350	2,190	2,580	2,420	2,840	2,900	3,400	3,700	4,370	4,360	5,120	1,840	2,160	2,050	2,430	2,230	2,600	2,660	3,120	3,590	4,220	4,210	4,960	3,620	4,230	3,940	4,360	5,220	660	1,090	1,700	830	1,360	2,130
17	2,220	2,600	2,440	2,870	2,680	3,150	3,200	3,780	4,100	4,850	4,810	5,700	2,030	2,390	2,270	2,690	2,460	2,900	2,940	3,470	3,970	4,690	4,660	5,500	4,000	4,680	4,390	4,820	5,760	720	1,220	1,850	900	1,530	2,310
18	2,220	2,600	2,440	2,870	2,680	3,150	3,200	3,780	4,100	4,850	4,810	5,700	2,030	2,390	2,270	2,690	2,460	2,900	2,940	3,470	3,970	4,690	4,660	5,500	4,000	4,680	4,390	4,820	5,760	720	1,220	1,850	900	1,530	2,310
19	2,310	2,720	2,550	2,990	2,810	3,290	3,370	3,950	4,290	5,070	5,050	5,950	2,120	2,500	2,390	2,800	2,580	3,020	3,100	3,620	4,170	4,900	4,890	5,750	4,160	4,900	4,590	5,060	6,070	770	1,280	1,940	960	1,600	2,430
20	2,310	2,720	2,550	2,990	2,810	3,290	3,370	3,950	4,290	5,070	5,050	5,950	2,120	2,500	2,390	2,800	2,580	3,020	3,100	3,620	4,170	4,900	4,890	5,750	4,160	4,900	4,590	5,060	6,070	770	1,280	1,940	960	1,600	2,430
21	2,480	2,910	2,730	3,210	2,990	3,530	3,590	4,240	4,600	5,440	5,410	6,380	2,290	2,680	2,560	3,010	2,750	3,240	3,300	3,900	4,460	5,260	5,230	6,170	4,460	5,240	4,910	5,380	6,460	820	1,380	2,060	1,030	1,730	2,580
22	2,480	2,910	2,730	3,210	2,990	3,530	3,590	4,240	4,600	5,440	5,410	6,380	2,290	2,680	2,560	3,010	2,750	3,240	3,300	3,900	4,460	5,260	5,230	6,170	4,460	5,240	4,910	5,380	6,460	820	1,380	2,060	1,030	1,730	2,580
23	2,680	3,150	2,940	3,480	3,230	3,820	3,890	4,580	4,970	5,870	5,840	6,890	2,460	2,900	2,750	3,260	2,970	3,510	3,560	4,220	4,820	5,670	5,650	6,660	4,820	5,670	5,290	5,810	7,000	880	1,470	2,190	1,100	1,840	2,740
24	2,680	3,150	2,940	3,480	3,230	3,820	3,890	4,580	4,970	5,870	5,840	6,890	2,460	2,900	2,750	3,260	2,970	3,510	3,560	4,220	4,820	5,670	5,650	6,660	4,820	5,670	5,290	5,810	7,000	880	1,470	2,190	1,100	1,840	2,740
25	2,770	3,260	3,060	3,600	3,350	3,950	4,010	4,740	5,130	6,090	6,040	7,140	2,550	2,990	2,870	3,370	3,090	3,630	3,690	4,360	4,980	5,890	5,840	6,900	4,990	5,870	5,510	6,030	7,220	910	1,520	2,260	1,140	1,900	2,830
26	2,870	3,370	3,150	3,720	3,470	4,070	4,160	4,890	5,300	6,290	6,240	7,390	2,650	3,100	2,960	3,490	3,180	3,750	3,810	4,500	5,150	6,080	6,040	7,130	5,170	6,070	5,670	6,250	7,490	950	1,580	2,320	1,190	1,980	2,900
27	2,990	3,530	3,320	3,900	3,640	4,270	4,370	5,120	5,590	6,580	6,550	7,730	2,750	3,240	3,110	3,650	3,360	3,940	4,010	4,710	5,410	6,360	6,340	7,470	5,380	6,350	5,980	6,550	7,870	990	1,640	2,420	1,240	2,050	3,030
28	2,990	3,530	3,320	3,900	3,640	4,270	4,370	5,120	5,590	6,580	6,550	7,730	2,750	3,240	3,110	3,650	3,360	3,940	4,010	4,710	5,410	6,360	6,340	7,470	5,380	6,350	5,980	6,550	7,870	990	1,640	2,420	1,240	2,050	3,030
29	3,140	3,690	3,450	4,070	3,790	4,460	4,550	5,360	5,810	6,890	6,830	8,090	2,890	3,380	3,240	3,810	3,500	4,110	4,190	4,920	5,630	6,660	6,600	7,810	5,650	6,640	6,210	6,820	8,190	1,020	1,720	2,510	1,280	2,150	3,140
30	3,140	3,690	3,450	4,070	3,790	4,460	4,550	5,360	5,810	6,890	6,830	8,090	2,890	3,380	3,240	3,810	3,500	4,110	4,190	4,920	5,630	6,660	6,600	7,810	5,650	6,640	6,210	6,820	8,190	1,020	1,720	2,510	1,280	2,150	3,140
31	3,280	3,860	3,610	4,250	3,970	4,660	4,760	5,600	6,080	7,190	7,140	8,440	3,010	3,560	3,380	4,000	3,650	4,290	4,370	5,160	5,890	6,960	6,910	8,160	5,900	7,330	6,500	7,150	8,570	1,080	1,800	2,600	1,350	2,250	3,250
32	3,280	3,860	3,610	4,250	3,970	4,660	4,760	5,600	6,080	7,190	7,140	8,440	3,010	3,560	3,380	4,000	3,650	4,290	4,370	5,160	5,890	6,960	6,910	8,160	5,900	7,720	6,500	7,150	8,570	1,080	1,800	2,600	1,350	2,250	3,250
33	3,780	4,460	4,170	4,910	4,590	5,390	5,490	6,470	7,020	8,310	8,250	9,750	3,710	4,390	4,170	4,920	4,500	5,290	5,390	6,350	7,270	8,580	8,520	10,050	6,800	8,030	7,510	8,260	9,880	1,250	2,090	2,990	1,560	2,610	3,740
34	3,780	4,460	4,170	4,910	4,590	5,390	5,490	6,470	7,020	8,310	8,250	9,750	3,710	4,390	4,170	4,920	4,500	5,290	5,390	6,350	7,270	8,580	8,520	10,050	6,800	8,030	7,510	8,260	9,880	1,250	2,090	2,990	1,560	2,610	3,740
35	3,860	4,540	4,250	5,010	4,660	5,480	5,600	6,570	7,160	8,460	8,410	9,940	3,560	4,180	4,000	4,700	4,290	5,040	5,160	6,050	6,940	8,190	8,140	9,610	6,950	9,530	8,080	8,850	10,080	1,260	2,110	3,020	1,580	2,640	3,780
36	3,860	4,540	4,250	5,010	4,660	5,480	5,600	6,570	7,160	8,460	8,410	9,940	3,560	4,180	4,000	4,700	4,290	5,040	5,160	6,050	6,940	8,190	8,140	9,610	6,950	9,530	8,080	8,850	10,080	1,260	2,110	3,020	1,580	2,640	3,780
37	4,700	5,530	5,190	6,100	5,700	6,690	6,840	8,020	8,740	10,320	10,270	12,120	4,330	5,090	4,860	5,730	5,250	6,160	6,290	7,390	8,470	9,990	9,930	11,710	-	-	-	-	-	1,550	2,610	3,680	-	-	-
38	4,700	5,530	5,190	6,100	5,700	6,690	6,840	8,020	8,740	10,320	10,270	12,120	4,330	5,090	4,860	5,730	5,250	6,160	6,290	7,390	8,470	9,990	9,930	11,710						1,550	2,610	3,680
39	4,700	5,530	5,190	6,100	5,700	6,690	6,840	8,020	8,740	10,320	10,270	12,120	4,330	5,090	4,860	5,730	5,250	6,160	6,290	7,390	8,470	9,990	9,930	11,710						1,550	2,610	3,680
40	4,700	5,530	5,190	6,100	5,700	6,690	6,840	8,020	8,740	10,320	10,270	12,120	4,330	5,090	4,860	5,730	5,250	6,160	6,290	7,390	8,470	9,990	9,930	11,710						1,550	2,610	3,680
41	4,950	5,810	5,450	6,410	5,970	7,020	7,170	8,430	9,170	10,840	10,780	12,730	4,560	5,360	5,110	6,020	5,500	6,470	6,590	7,760	8,880	10,480	10,430	12,290						1,630	2,720	3,810
42	4,950	5,810	5,450	6,410	5,970	7,020	7,170	8,430	9,170	10,840	10,780	12,730	4,560	5,360	5,110	6,020	5,500	6,470	6,590	7,760	8,880	10,480	10,430	12,290						1,630	2,720	3,810
43	4,950	5,810	5,450	6,410	5,970	7,020	7,170	8,430	9,170	10,840	10,780	12,730	4,560	5,360	5,110	6,020	5,500	6,470	6,590	7,760	8,880	10,480	10,430	12,290						1,630	2,720	3,810
44	4,950	5,810	5,450	6,410	5,970	7,020	7,170	8,430	9,170	10,840	10,780	12,730	4,560	5,360	5,110	6,020	5,500	6,470	6,590	7,760	8,880	10,480	10,430	12,290						1,630	2,720	3,810
45	5,530	6,510	6,100	7,180	6,690	7,890	8,020	9,450	10,270	12,150	12,080	14,270	5,090	6,000	5,730	6,750	6,160	7,270	7,390	8,700	9,950	11,750	11,690	13,790						1,820	3,050	4,240
46	5,530	6,510	6,100	7,180	6,690	7,890	8,020	9,450	10,270	12,150	12,080	14,270	5,090	6,000	5,730	6,750	6,160	7,270	7,390	8,700	9,950	11,750	11,690	13,790						1,820	3,050	4,240
47	5,530	6,510	6,100	7,180	6,690	7,890	8,020	9,450	10,270	12,150	12,080	14,270	5,090	6,000	5,730	6,750	6,160	7,270	7,390	8,700	9,950	11,750	11,690	13,790						1,820	3,050	4,240
48	5,530	6,510	6,100	7,180	6,690	7,890	8,020	9,450	10,270	12,150	12,080	14,270	5,090	6,000	5,730	6,750	6,160	7,270	7,390	8,700	9,950	11,750	11,690	13,790						1,820	3,050	4,240
49	6,760	7,970	7,460	8,800	8,160	9,650	9,750	11,530	12,500	14,820	14,690	17,410	6,650	7,850	7,490	8,840	8,050	9,510	9,660	11,400	13,010	15,390	15,270	18,060						2,260	3,620	5,080
50	6,760	7,970	7,460	8,800	8,160	9,650	9,750	11,530	12,500	14,820	14,690	17,410	6,650	7,850	7,490	8,840	8,050	9,510	9,660	11,400	13,010	15,390	15,270	18,060						2,260	3,620	5,080
51	7,150	8,430	7,890	9,310	8,630	10,210	10,320	12,190	13,220	15,680	15,540	18,420	7,040	8,310	7,920	9,360	8,520	10,070	10,220	12,060	13,770	16,290	16,150	19,100						2,370	3,800	5,330
52	7,150	8,430	7,890	9,310	8,630	10,210	10,320	12,190	13,220	15,680	15,540	18,420	7,040	8,310	7,920	9,360	8,520	10,070	10,220	12,060	13,770	16,290	16,150	19,100						2,370	3,800	5,330
53	7,150	8,430	7,890	9,310	8,630	10,210	10,320	12,190	13,220	15,680	15,540	18,420	7,040	8,310	7,920	9,360	8,520	10,070	10,220	12,060	13,770	16,290	16,150	19,100						2,370	3,800	5,330
54	7,380	8,700	8,150	9,620	8,910	10,540	10,660	12,590	13,650	16,190	16,050	19,020	7,270	8,580	8,180	9,660	8,790	10,410	10,550	12,460	14,220	16,820	16,670	19,720						2,440	3,910	5,480
55	7,380	8,700	8,150	9,620	8,910	10,540	10,660	12,590	13,650	16,190	16,050	19,020	7,270	8,580	8,180	9,660	8,790	10,410	10,550	12,460	14,220	16,820	16,670	19,720						2,440	3,910	5,480
56	7,380	8,700	8,150	9,620	8,910	10,540	10,660	12,590	13,650	16,190	16,050	19,020	7,270	8,580	8,180	9,660	8,790	10,410	10,550	12,460	14,220	16,820	16,670	19,720						2,440	3,910	5,480
57	7,540	8,890	8,320	9,820	9,100	10,760	10,890	12,850	13,930	16,530	16,390	19,410	7,410	8,760	8,350	9,860	8,980	10,620	10,770	12,720	14,510	17,170	17,030	20,140						2,480	3,980	5,580
58	7,540	8,890	8,320	9,820	9,100	10,760	10,890	12,850	13,930	16,530	16,390	19,410	7,410	8,760	8,350	9,860	8,980	10,620	10,770	12,720	14,510	17,170	17,030	20,140						2,480	3,980	5,580
59	7,540	8,890	8,320	9,820	9,100	10,760	10,890	12,850	13,930	16,530	16,390	19,410	7,410	8,760	8,350	9,860	8,980	10,620	10,770	12,720	14,510	17,170	17,030	20,140						2,480	3,980	5,580
60	7,540	8,890	8,320	9,820	9,100	10,760	10,890	12,850	13,930	16,530	16,390	19,410	7,410	8,760	8,350	9,860	8,980	10,620	10,770	12,720	14,510	17,170	17,030	20,140						2,480	3,980	5,580

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～9	10～12	13～14	15～29	30～50	51～
値引率	基準単価	5%	10%	18%	30%	お見積り
出荷日	通常				＋9日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]TTPMは係数（×1.05）、TTPB・TTPKは係数（×1.1）、TTPPは係数（×1.15）、TTPNは係数（×1.2）を表中の価格に掛けた金額が本体価格となります。
　（1円単位切り捨て）
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
[ ! ]H穴仕様の軸穴加工価格は無料です。

納期

●TTPA・TTPT・TTPM・TTPP・TTPS

●TTPB・TTPK・TTPN

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ハイトルクタイミングプーリ S5Mタイプ
ベルトタイプ：S5M用のハイトルクタイミングプーリです。
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
ベルトタイプ：S3M用のハイトルクタイミングプーリです。
ミスミ
タイミングプーリ XLタイプ
ベルトタイプ：XL用のハイトルクタイミングプーリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タイミングプーリ T10タイプのレビュー

4.6平均満足度：4.613件のレビュー

星5
69%
星4
23%
星3
8%
星2
0%
星1
0%

ベルトのテンションに使用

満足度：5.02018/08/01

形状も材質も種類が多く選定でき助かりました。また、追加工も必要なかったので時間と手間の短縮にもなりました。

1人が参考にしています。

ベルト搬送に利用

満足度：3.02023/12/18

NFC オプションを付けて、download しかし・・データには、フランジカシメが有りました。星の数は、減らします。...もっと読む

0人が参考にしています。

ベルトコンベアの駆動

満足度：5.02023/05/29

チェーンからタイミングベルト駆動に変更した際に購入。軸の仕様が豊富なので問題なく交換できました。

0人が参考にしています。

ベルトコンベアの駆動源に

満足度：5.02023/04/30

装置に組み込まれているベルトコンベアにこのプーリーが使用されていたので購入。在庫しておくほどのものではないので、すぐに入...もっと読む

0人が参考にしています。

搬送装置に使用しています

満足度：4.02022/05/11

社内用に新規に設計、製作した搬送装置に使用しています。一般的な使い方で、この商品とアイドラーを組み合わせて使っています。...もっと読む

0人が参考にしています。

13件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品タイミングプーリ T10タイプ	面圧タイミングプーリ　Ｔ１０タイプ	【クリーン洗浄品】タイミングプーリ　Ｔ１０タイプ	タイミングプーリ AT10タイプ	【クリーン洗浄品】タイミングプーリ　ＡＴ１０タイプ	面圧タイミングプーリ　Ｔ１０タイプ　-メカロックスタンダード組込（センタリング機能付）-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	6,990円 -
通常出荷日	3日目〜	5日目〜	6日目〜	3日目〜	6日目〜	5日目〜
環境対応	RoHS対応（10物質）	RoHS非対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-
特性・用途	該当なし	-	クリーン洗浄	該当なし	クリーン洗浄	-
種類	タイミングプーリ	面圧プーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	面圧プーリ
バックラッシレスタイプ	非該当	非該当	非該当	非該当	非該当	非該当
ベルト種類	T10	T10	T10	AT10	AT10	T10

この商品に関連するミスミユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

材質	引張強さ (MPa)	降伏点 (0.2%耐力) (Mpa)	縦弾性係数 (GPa)	横弾性係数 (GPa)
S45C	570以上	345以上	200以上	77以上
SUS304	520以上	210以上	193以上	74以上
SCM435	930以上	785以上	206以上	79以上
高硬度ステンレス	1102	715	199	77

	試験前	96hr
高硬度ステンレス
SUS303
SUS440C 相当

絞り込み条件

使用ベルト幅(mm)

歯数(T)

プーリ形状

表面処理

材質

丸穴 (H)[d](φ)

丸穴+タップ (P)[d](φ)

新JISキー溝穴+タップ (N)[d](φ)

旧JISキー溝穴+タップ (C)[d](φ)

段付穴 (V)[d](φ)

段付穴(ボス側ザグリ) (F)[d](φ)

両端段付穴 (Y)[d](φ)

二段段付穴 (WB)[d](φ)

タイプ

CAD

出荷日

タイミングプーリ T10タイプ

ご注意

外形図・規格表

外形図

規格表

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

技術サポート窓口

この商品に関連するミスミユニット事例その他の事例を探す
