ハイトルクタイミングプーリ S3Mタイプ

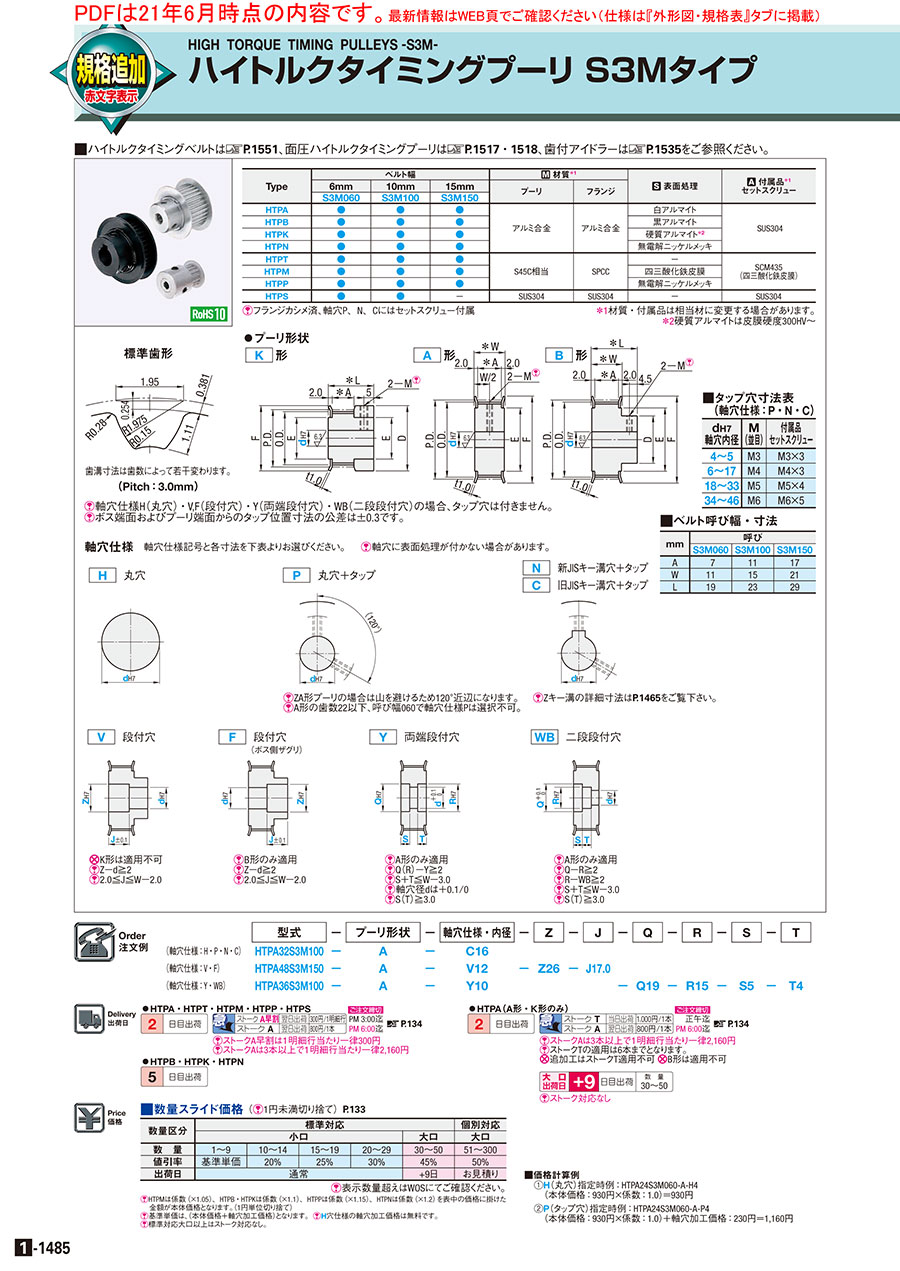

カタログ |P.1-1485

規格変更
納期短縮
規格拡張対象
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（21件）

通常単価(税別): -

税込単価: -

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ S3M フリー指定タイプ

4.8

通常出荷日：7 日目～

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ S3M 固定寸法タイプ

4.3

通常価格(税別)： 570円 (税込価格：627円)

通常出荷日：在庫品1日目

規格拡張のご案内ステンレス材質の対応ベルト幅を追加しました。関連商品ハイトルク...

詳細情報を確認する

規格・仕様：

大口分納

特性・用途
該当なし
種類
タイミングプーリ
バックラッシレスタイプ
非該当
ベルト種類
S3M
タイミングプーリ/アイドラー
プーリ
材質証明書
対象外

ご注意

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

プーリ・ベルト選定サイト

未確定：候補が17,546型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

■S3Mタイプ

●プーリ形状

標準歯形

K形

[ ! ]

A形

[ ! ]

B形

歯溝寸法は歯数によって若干変わります。（Pitch：3.0mm）

■ベルト呼び幅・寸法

mm	呼び
mm	S3M060	S3M100	S3M150
A	7	11	17
W	11	15	21
L	19	23	29

■タップ穴寸法表（軸穴仕様：P・N・C）

d_H7 軸穴内径	M （並目）	付属品セットスクリュー	付属品入り数
4～5	M3	M3×3	2
6～17	M4	M4×3
18～33	M5	M5×4
34～46	M6	M6×5

[ ! ]セットスクリューの締付トルクは規定を設けていません。

指示無き寸法公差

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3

[ ! ]JIS B 0405ｍ級(中級)に準拠

[ ! ]軸穴仕様H（丸穴）・V,F（段付穴）・Y（両端段付穴）・WB（二段段付穴）の場合、タップ穴は付きません。
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。
[ ! ]三ツ星ベルト（株）及びバンドー化学（株）のS3Mタイプのタイミングベルトに適合します。

●軸穴仕様軸穴仕様記号と各寸法を下表よりお選びください。
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]d寸法の面取りは規定値を設けておりません。

H 丸穴

P 丸穴＋タップ

N 新JISキー溝穴＋タップ
C 旧JISキー溝穴＋タップ

[ ! ]使用する軸のはめあいは、
>>こちらを参照ください。

[ ! ]A形プーリの場合は山を避けるため
120°近辺になります。
[ ! ]A形の歯数22以下、呼び幅060で
軸穴仕様Pは選択不可。

[ ! ]新JISキー溝穴、軸穴径10、キー溝幅4.0mm選定時はNK10をご指定ください。
[ ! ]型式N10とNK10の違いは加工寸法です。詳細は下記表「新JISキー溝寸法公差」を参照ください。
[ ! ]キー溝の位置と歯の位相は保証しておりません。

V 段付穴

F 段付穴(ボス側ザグリ)

Y 両端段付穴

WB 二段段付穴

[ NG ]K形は適用不可
[ ! ]Z－V(d)≧2
[ ! ]2.0≦J≦W－2.0

[ ! ]B形のみ適用
[ ! ]Z－F(d)≧2
[ ! ]2.0≦J≦L－2.0

[ ! ]A形のみ適用
[ ! ]Q－Y(d)≧2
[ ! ]R－Y(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]軸穴径dは＋0.1/0
[ ! ]S(T)≧3.0

[ ! ]A形のみ適用
[ ! ]Q－R≧2
[ ! ]R－WB(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

■キー溝寸法表

d寸法公差(H7)

呼び(N,C)	d_H7
8～10(K)	＋0.015 0
11～18	＋0.018 0
19～30	＋0.021 0
31～50	＋0.025 0

新JISキー溝寸法公差

呼び(N)	b_JS9		t
8～10	3	±0.0125	1.4	＋0.1 0
10K～12	4	±0.0150	1.8
13～17	5		2.3
18～22	6		2.8
23～30	8	±0.0180	3.3	＋0.2 0
31～38	10	±0.0180
39～44	12	±0.0215
45～50	14	±0.0215	3.8

旧JISキー溝寸法公差

呼び(C)	b_JS9		t
10～12	4	＋0.022 ＋0.010	1.5	＋0.1 0
15～20	5		2

■プーリ形状と軸穴加工対応表

形	穴
形	H	P	N(C)	V	F	Y	WB
A	○	○	○	○	‐	○	○
B	○	○	○	○	○	‐	‐
K	○	○	-	‐	‐	‐	‐

Type	ベルト幅			[ M ]材質		[ S ]表面処理	[ A ]付属品セットスクリュー
	6mm	10mm	15mm	プーリ	フランジ
	S3M060	S3M100	S3M150	プーリ	フランジ
HTPA	●	●	●	アルミ合金	アルミ合金	白アルマイト	SUS304
HTPB	●	●	●			黒アルマイト
HTPK	●	●	●			硬質アルマイト
HTPN	●	●	●			無電解ニッケルメッキ
HTPT	●	●	●	S45C相当	SPCC	−	SCM435 (四三酸化鉄皮膜)
HTPM	●	●	●			四三酸化鉄皮膜
HTPP	●	●	●			無電解ニッケルメッキ
HTPS	●	●	●	SUS304	SUS304	−	SUS304

[ ! ]フランジカシメ済、軸穴P、N、Cにはセットスクリュー付属
[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。
[ ! ]フランジカシメなしをご希望の場合は追加工NFCを指定ください。
[ ! ]フランジ単品販売をご希望の場合は規格外品サービスへお問合せください。

規格表

型式

−

プーリ形状

−

軸穴仕様・内径

−

(軸穴仕様：H・P・N・C)

HTPA32S3M100

−

C16

(軸穴仕様：V・F)

HTPA48S3M150

−

V12

−

Z26

−

J17.0

(軸穴仕様：Y・WB)

HTPA36S3M100

−

Y10

−

Q19

−

R15

−

型式			プーリ形状	プーリ形状						P.D.	O.D	D	F	E
Type	歯数	種類呼び幅		A			B・K
				軸穴仕様
				H 丸穴 V・Y・WB 段付穴	P 丸穴タップ	N・C キー溝タップ	H 丸穴 V・F 段付穴	P 丸穴タップ	N・C キー溝タップ
				d　(～)1mm単位指定(・)選択
アルミ HTPA HTPB HTPK HTPN 鉄 HTPT HTPM HTPP ステンレス HTPS	14	S3M060 S3M100 S3M150	A K	4〜6	4	−	4〜6	4～6	−	13.37	12.61	16	16	10
	15			4〜7	4〜5					14.32	13.56	18	18	11
	16						4〜7	4～7		15.28	14.52
	17			4〜9	4～6		4〜8	4〜8		16.23	15.47	20	20	13
	18									17.19	16.43
	19			4〜10						18.14	17.38	22	22	14
	20									19.10	18.34
	21			4〜12	4〜8		4〜10	4～10		20.05	19.29	25	25	16
	22									21.01	20.25
	23				4〜10			4〜8		21.96	21.20
	24		A B							22.92	22.16	14	25	16
	25			4〜14	4～11	8～11	4〜12	4～10	8	23.87	23.11	16	28	18
	26			5〜14	5～11		5〜12	5～10		24.83	24.07
	27			5〜16	5～13	8～13	5〜14			25.78	25.02	18	30	20
	28									26.74	25.98
	29			6〜19	6～15	8～14	6〜16	6～12	8～11	27.69	26.93	20	32	23
	30									28.65	27.89
	31			6〜21	6～17	8～17				29.60	28.84		35	25
	32									30.56	29.80
	33									31.51	30.75
	34			6〜24	6～18	8～18	6〜22	6～18	8～15	32.47	31.71	26	40	28
	35									33.42	32.66
	36					8～19				34.38	33.62
	37									35.33	34.57
	38			8〜28	8～23	8～23	8〜26	8～21	8～17	36.29	35.53	30	44	32
	39									37.24	36.48
	40									38.20	37.44
	41									39.15	38.39
	42			8〜32	8～26	8～25	8〜28	8～23	8～18	40.11	39.35	32	48	36
	43									41.06	40.30
	44									42.02	41.25
	45									42.97	42.21
	46									43.93	43.16
	47			8〜34	8～28	8～27	8〜30	8～25	8～20	44.88	44.12	34	50	38
	48									45.84	45.07
	49			8〜36	8～30	8～29				46.79	46.03		52	40
	50									47.75	46.98
	51									48.70	47.94
	52						8〜32	8～27	8～21	49.66	48.89	36	55
	53									50.61	49.85
	54									51.57	50.80
	55			8〜42	8～34	8～35	8〜35	8～30	8～22	52.52	51.76	39	61	46
	56									53.48	52.71
	57									54.43	53.67
	58									55.39	54.62
	59									56.34	55.58
	60									57.30	56.53
	72			8〜54	8～46	8～45	8〜46	8～38	8～33	68.75	67.99	50	74	58
[ ! ]軸穴仕様H・P・V・Fの場合、選択範囲内であれば軸穴径4.5・6.35が選択可能です。　[ NG ]A形の歯数22以下、呼び幅S3M060で軸穴仕様Pは選択不可。 [ NG ]軸穴仕様Nの場合、軸穴径9は製作できません。　　　　　　　　　　　　　　　　[ NG ]軸穴仕様Cの場合、軸穴径8・11・13・14・17・21～45は製作できません。

追加工

型式

−

プーリ形状

−

軸穴仕様・内径

−

(KC90…etc.)

HTPA60S3M100

−

H16

−

KSC25

−

Alterations	止めねじ角度変更	フランジカシメなし	フランジカシメ片側のみ	フランジカット
Code	KC90	NFC	RFC・LFC	FC
Spec.	止めねじ角度を90°に変更します。 [ ! ]A形プーリの場合は山を避けるため 90°近辺になります。	(フランジ2枚付属) 指定方法NFC	(フランジ1枚付属) 指定方法RFC 適用条件 [ NG ]K形は適用不可	フランジ外径を0.5mm単位でカット指定方法FC17 適用条件 [ ! ]FC≧(O. D.)＋1 [ ! ]FC≦F−2 [ ! ]フランジ外周は表面処理されません。
￥/1Code	無料	無料	無料	300

Alterations

止め輪溝追加工

ベアリング押さえ用テーパ加工

ボスカット

タップ穴寸法変更

付属セットスクリュー長さ変更

Code

SRG

BTC

TPC

SLH

Spec.

段付穴の軸径に合った止め輪溝を加工します。

止め輪溝寸法>>P.1465

SRG指定2.5～14.5㎜
0.5㎜単位

適用条件
[ ! ]肉厚最低2mm

[ ! ]軸穴仕様V・Fのみ適用

[ ! ]Z寸法の止め輪溝規格を適用

[ ! ]n≦J−SRG−m
指定方法SRG7

ベアリング内輪押さえ用
テーパ加工

指定方法BTC4-TL1.5
適用条件
[ ! ]A形のみ適用
[ ! ]軸穴仕様H・Pのみ適用
[ ! ]TL＜L−W

[ ! ]E－D≦6の際、片側カシメ・フランジ一枚付属

ボスの長さを0.5mm単位でカット
指定方法 BC6.5
適用条件

[ ! ]軸穴仕様H・V・F：3≦BC＜L－W

[ ! ]軸穴仕様P・N・C：M＋3≦BC＜L−W

[ NG ]K・A形は適用不可

指定方法TPC5
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

M	TPC
M3	M4
M4	M3・M5
M5	M4・M6
M6	M5

指定方法SLH10
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

セットスクリュー	SLH
M3×3	6
M4×3	5・8
M5×4	6・10
M6×5	10

詳細は追加工概要 >>P.1466

￥/1Code

200

500

無料

Alterations	側面穴追加工
Alterations	側面タップ穴	側面通し穴	側面ザグリ穴
Code	QTC・QFC・QSC	KTC・KFC・KSC	ZTC・ZFC・ZSC
Spec.	ボス側の側面にタップ穴を追加工します。指定方法QTC28−M4 Q□C選択穴の加工位置(P.C.D.寸法)をご指定ください。 M選択M3,M4,M5,M6,M8 適用条件 [ NG ]K形は適用不可 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら (6ヵ所) (4ヵ所) (3ヵ所)	ボス側の側面にキリ穴を追加工します。指定方法KTC28−K4.5 K□C選択穴の加工位置(P.C.D.寸法)をご指定ください。 K指定K4.0～13.0(0.5mm単位指定) 適用条件 [ NG ]K形は適用不可 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら (6ヵ所) (4ヵ所) (3ヵ所)	ボス側の側面にザグリ穴を追加工します。指定方法ZTC28−ZM4 Z□C選択穴の加工位置(P.C.D.寸法)をご指定ください。 ZM選択ZM3,ZM4,ZM5,ZM6,ZM8 適用条件 [ NG ]K形は適用不可 [ ! ]肉厚条件　最低2mm　加工計算式は>>こちら (6ヵ所) (4ヵ所) (3ヵ所)
￥/1Code	QTC:400 QFC:500 QSC:600	KTC:500 KFC:600 KSC:800	ZSC:1,000 ZTC・ZFC:700

[ ! ]側面穴追加工は軸穴仕様により、条件が異なります。詳細は>>こちらをご確認ください。
[ ! ]追加工で指定できない加工依頼は規格外品サービスへお問合せください。

型番リスト

表示件数

...

293

型番

HTPA14S3M060-A-H[4,4.5,5,6]

HTPA14S3M060-A-V4

HTPA14S3M060-A-WB4

HTPA14S3M060-A-Y4

HTPA14S3M060-K-H[4,4.5,5,6]

HTPA14S3M060-K-P[4,4.5,5,6]

HTPA14S3M100-A-H[4,4.5,5,6]

HTPA14S3M100-K-H[4,4.5,5,6]

HTPA14S3M100-K-P[4,4.5,5,6]

HTPA14S3M150-A-H[4,4.5,5,6]

HTPA14S3M150-K-H[4,4.5,5,6]

HTPA14S3M150-K-P[4,4.5,5,6]

HTPA15S3M060-A-H[4,4.5,5,6,6.35,7]

HTPA15S3M060-A-V[4,4.5,5]

HTPA15S3M060-A-WB[4,4.5,5]

HTPA15S3M060-A-Y[4,4.5,5]

HTPA15S3M060-K-H[4,4.5,5,6]

HTPA15S3M060-K-P[4,4.5,5,6]

HTPA15S3M100-A-H[4,4.5,5,6,6.35,7]

HTPA15S3M100-A-P[4,4.5,5]

HTPA15S3M100-A-V[4,4.5,5]

HTPA15S3M100-A-WB[4,4.5,5]

HTPA15S3M100-A-Y[4,5]

HTPA15S3M100-K-H[4,4.5,5,6]

HTPA15S3M100-K-P[4,4.5,5,6]

HTPA15S3M150-A-H[4,4.5,5,6,6.35,7]

HTPA15S3M150-A-P[4,4.5,5]

HTPA15S3M150-A-V[4,4.5,5]

HTPA15S3M150-A-WB[4,4.5,5]

HTPA15S3M150-A-Y[4,4.5,5]

HTPA15S3M150-K-H[4,4.5,5,6]

HTPA15S3M150-K-P[4,4.5,5,6]

HTPA16S3M060-A-H[4,4.5,5,6,6.35,7]

HTPA16S3M060-A-V[4,4.5,5]

HTPA16S3M060-A-WB[4,4.5,5]

HTPA16S3M060-A-Y[4,4.5,5]

HTPA16S3M060-K-H[4,4.5,5,6,6.35,7]

HTPA16S3M060-K-P[4,4.5,5,6,6.35,7]

HTPA16S3M100-A-H[4,4.5,5,6,6.35,7]

HTPA16S3M100-A-P[4,4.5,5]

HTPA16S3M100-A-V[4,4.5,5]

HTPA16S3M100-A-WB[4,4.5,5]

HTPA16S3M100-A-Y[4,4.5,5]

HTPA16S3M100-K-H[4,4.5,5,6,6.35,7]

HTPA16S3M100-K-P[4,4.5,5,6,6.35,7]

HTPA16S3M150-A-H[4,4.5,5,6,6.35,7]

HTPA16S3M150-A-P[4,4.5,5]

HTPA16S3M150-A-V[4,4.5,5]

HTPA16S3M150-A-WB[4,4.5,5]

HTPA16S3M150-A-Y[4,4.5,5]

HTPA16S3M150-K-H[4,4.5,5,6,6.35,7]

HTPA16S3M150-K-P[4,4.5,5,6,6.35,7]

使用ベルト幅

(mm)

歯数

(T)

プーリ形状

表面処理

材質

丸穴 (H)[d]

(φ)

丸穴+タップ (P)[d]

(φ)

新JISキー溝穴+タップ (N)[d]

(φ)

旧JISキー溝穴+タップ (C)[d]

(φ)

段付穴 (V)[d]

(φ)

段付穴(ボス側ザグリ) (F)[d]

(φ)

両端段付穴 (Y)[d]

(φ)

二段段付穴 (WB)[d]

(φ)

RoHS?

最小発注数量

6	14	A形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 6	-	-	-	-	-	-	-	10	1個
6	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	4	-	-	-	10	1個
6	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	4	10	1個
6	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	4	-	10	1個
6	14	K形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 6	-	-	-	-	-	-	-	10	1個
6	14	K形	白アルマイト	[アルミニウム] アルミ合金	-	4 ～ 6	-	-	-	-	-	-	10	1個
10	14	A形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 6	-	-	-	-	-	-	-	10	1個
10	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	4	-	-	-	-	-	-	10	1個
10	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	4	-	-	-	10	1個
10	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	4	10	1個
10	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	4	-	10	1個
10	14	K形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 6	-	-	-	-	-	-	-	10	1個
10	14	K形	白アルマイト	[アルミニウム] アルミ合金	-	4 ～ 6	-	-	-	-	-	-	10	1個
15	14	A形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 6	-	-	-	-	-	-	-	10	1個
15	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	4	-	-	-	-	-	-	10	1個
15	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	4	-	-	-	10	1個
15	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	4	10	1個
15	14	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	4	-	10	1個
15	14	K形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 6	-	-	-	-	-	-	-	10	1個
15	14	K形	白アルマイト	[アルミニウム] アルミ合金	-	4 ～ 6	-	-	-	-	-	-	10	1個
6	15	A形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 7	-	-	-	-	-	-	-	10	1個
6	15	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	4 ～ 5	-	-	-	10	1個
6	15	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	4 ～ 5	10	1個
6	15	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	4 ～ 5	-	10	1個
6	15	K形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 6	-	-	-	-	-	-	-	10	1個
6	15	K形	白アルマイト	[アルミニウム] アルミ合金	-	4 ～ 6	-	-	-	-	-	-	10	1個
10	15	A形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 7	-	-	-	-	-	-	-	10	1個
10	15	A形	白アルマイト	[アルミニウム] アルミ合金	-	4 ～ 5	-	-	-	-	-	-	10	1個
10	15	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	4 ～ 5	-	-	-	10	1個
10	15	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	4 ～ 5	10	1個
10	15	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	4 ～ 5	-	10	1個
10	15	K形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 6	-	-	-	-	-	-	-	10	1個
10	15	K形	白アルマイト	[アルミニウム] アルミ合金	-	4 ～ 6	-	-	-	-	-	-	10	1個
15	15	A形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 7	-	-	-	-	-	-	-	10	1個
15	15	A形	白アルマイト	[アルミニウム] アルミ合金	-	4 ～ 5	-	-	-	-	-	-	10	1個
15	15	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	4 ～ 5	-	-	-	10	1個
15	15	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	4 ～ 5	10	1個
15	15	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	4 ～ 5	-	10	1個
15	15	K形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 6	-	-	-	-	-	-	-	10	1個
15	15	K形	白アルマイト	[アルミニウム] アルミ合金	-	4 ～ 6	-	-	-	-	-	-	10	1個
6	16	A形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 7	-	-	-	-	-	-	-	10	1個
6	16	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	4 ～ 5	-	-	-	10	1個
6	16	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	4 ～ 5	10	1個
6	16	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	4 ～ 5	-	10	1個
6	16	K形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 7	-	-	-	-	-	-	-	10	1個
6	16	K形	白アルマイト	[アルミニウム] アルミ合金	-	4 ～ 7	-	-	-	-	-	-	10	1個
10	16	A形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 7	-	-	-	-	-	-	-	10	1個
10	16	A形	白アルマイト	[アルミニウム] アルミ合金	-	4 ～ 5	-	-	-	-	-	-	10	1個
10	16	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	4 ～ 5	-	-	-	10	1個
10	16	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	4 ～ 5	10	1個
10	16	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	4 ～ 5	-	10	1個
10	16	K形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 7	-	-	-	-	-	-	-	10	1個
10	16	K形	白アルマイト	[アルミニウム] アルミ合金	-	4 ～ 7	-	-	-	-	-	-	10	1個
15	16	A形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 7	-	-	-	-	-	-	-	10	1個
15	16	A形	白アルマイト	[アルミニウム] アルミ合金	-	4 ～ 5	-	-	-	-	-	-	10	1個
15	16	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	4 ～ 5	-	-	-	10	1個
15	16	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	-	4 ～ 5	10	1個
15	16	A形	白アルマイト	[アルミニウム] アルミ合金	-	-	-	-	-	-	4 ～ 5	-	10	1個
15	16	K形	白アルマイト	[アルミニウム] アルミ合金	4 ～ 7	-	-	-	-	-	-	-	10	1個
15	16	K形	白アルマイト	[アルミニウム] アルミ合金	-	4 ～ 7	-	-	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	価格が安い代替相当品

- ( - )	2日目	E-HTPA14S3M060-A
- ( - )	2日目	E-HTPA14S3M060-A
- ( - )	2日目	E-HTPA14S3M060-A
- ( - )	2日目	E-HTPA14S3M060-A
- ( - )	2日目	E-HTPA14S3M060-K
- ( - )	2日目	E-HTPA14S3M060-K
- ( - )	2日目	E-HTPA14S3M100-A
- ( - )	2日目	E-HTPA14S3M100-A
- ( - )	2日目	E-HTPA14S3M100-A
- ( - )	2日目	E-HTPA14S3M100-A
- ( - )	2日目	E-HTPA14S3M100-A
- ( - )	2日目	E-HTPA14S3M100-K
- ( - )	2日目	E-HTPA14S3M100-K
- ( - )	2日目	E-HTPA14S3M150-A
- ( - )	2日目	E-HTPA14S3M150-A
- ( - )	2日目	E-HTPA14S3M150-A
- ( - )	2日目	E-HTPA14S3M150-A
- ( - )	2日目	E-HTPA14S3M150-A
- ( - )	2日目	E-HTPA14S3M150-K
- ( - )	2日目	E-HTPA14S3M150-K
- ( - )	2日目	E-HTPA15S3M060-A
- ( - )	2日目	E-HTPA15S3M060-A
- ( - )	2日目	E-HTPA15S3M060-A
- ( - )	2日目	E-HTPA15S3M060-A
- ( - )	2日目	E-HTPA15S3M060-K
- ( - )	2日目	E-HTPA15S3M060-K
- ( - )	2日目	E-HTPA15S3M100-A
- ( - )	2日目	E-HTPA15S3M100-A
- ( - )	2日目	E-HTPA15S3M100-A
- ( - )	2日目	E-HTPA15S3M100-A
- ( - )	2日目	E-HTPA15S3M100-A
- ( - )	2日目	E-HTPA15S3M100-K
- ( - )	2日目	E-HTPA15S3M100-K
- ( - )	2日目	E-HTPA15S3M150-A
- ( - )	2日目	E-HTPA15S3M150-A
- ( - )	2日目	E-HTPA15S3M150-A
- ( - )	2日目	E-HTPA15S3M150-A
- ( - )	2日目	E-HTPA15S3M150-A
- ( - )	2日目	E-HTPA15S3M150-K
- ( - )	2日目	E-HTPA15S3M150-K
- ( - )	2日目	E-HTPA16S3M060-A
- ( - )	2日目	E-HTPA16S3M060-A
- ( - )	2日目	E-HTPA16S3M060-A
- ( - )	2日目	E-HTPA16S3M060-A
- ( - )	2日目	E-HTPA16S3M060-K
- ( - )	2日目	E-HTPA16S3M060-K
- ( - )	2日目	E-HTPA16S3M100-A
- ( - )	2日目	E-HTPA16S3M100-A
- ( - )	2日目	E-HTPA16S3M100-A
- ( - )	2日目	E-HTPA16S3M100-A
- ( - )	2日目	E-HTPA16S3M100-A
- ( - )	2日目	E-HTPA16S3M100-K
- ( - )	2日目	E-HTPA16S3M100-K
- ( - )	2日目	E-HTPA16S3M150-A
- ( - )	2日目	E-HTPA16S3M150-A
- ( - )	2日目	E-HTPA16S3M150-A
- ( - )	2日目	E-HTPA16S3M150-A
- ( - )	2日目	E-HTPA16S3M150-A
- ( - )	2日目	E-HTPA16S3M150-K
- ( - )	2日目	E-HTPA16S3M150-K

...

293

基本情報
納期・価格
概要・仕様

基本情報

規格拡張のご案内ステンレス材質の対応ベルト幅を追加しました。関連商品ハイトルクタイミングベルト S3Mタイプはこちらオープンエンドベルトはこちらフランジ付歯付アイドラー　センターベアリングタイプはこちらフランジ付歯付アイドラー　両サイドベアリングタイプはこちら

タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■価格計算例
①H（丸穴）指定時例：HTPA24S3M060-A-H4
（本体価格：980円×係数：1.0）＝980円
②P（タップ穴）指定時例：HTPA24S3M060-A-P4
（本体価格：980円×係数：1.0）＋軸穴加工価格：240円＝1,220円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数	￥本体価格																		￥軸穴加工価格(本体価格＋)
	HTPA(×1.0)　HTPB・HTPK(×1.1)　HTPN(×1.2)						HTPT(×1.0)　HTPM(×1.05)　HTPP(×1.15)						HTPS(×1.0)						HTPA・HTPB HTPK・HTPN			HTPT・HTPM・HTPP			HTPS
	S3M060		S3M100		S3M150		S3M060		S3M100		S3M150		S3M060		S3M100		S3M160		HTPA・HTPB HTPK・HTPN			HTPT・HTPM・HTPP			HTPS
	A 形	B・K 形	A 形	B・K 形	A 形	B・K 形	A 形	B・K 形	A 形	B・K 形	A 形	B・K 形	A 形	B・K 形	A 形	B・K 形	A 形	B・K 形	P 穴	N・C V・F穴	Y・WB穴	P 穴	N・C V・F穴	Y・WB穴	P 穴	N・C V・F穴	Y・WB穴
14	860	870	950	960	1,190	1,200	990	1,000	1,060	1,070	1,320	1,330	1,550	1,630	1,860	2,000	2,260	2,280	220	430	970	260	470	970	320	560	1,050
15	890	900	1,000	1,010	1,240	1,250	1,010	1,020	1,070	1,090	1,330	1,340	1,600	1,690	1,970	2,050	2,360	2,380	220	430	970	260	470	970	320	560	1,050
16	930	920	1,010	1,020	1,260	1,270	1,040	1,040	1,110	1,120	1,390	1,400	1,630	1,720	2,020	2,080	2,390	2,410	230	430	1,000	270	490	1,000	340	590	1,090
17	950	960	1,060	1,070	1,320	1,330	1,040	1,080	1,160	1,170	1,440	1,450	1,870	1,900	2,080	2,120	2,510	2,530	230	430	1,000	270	490	1,000	340	590	1,090
18	950	960	1,060	1,070	1,320	1,330	1,040	1,080	1,160	1,170	1,440	1,450	1,870	1,900	2,080	2,120	2,510	2,530	230	430	1,000	270	490	1,000	340	590	1,090
19	980	1,010	1,070	1,110	1,330	1,390	1,040	1,130	1,170	1,220	1,450	1,510	1,880	2,030	2,100	2,170	2,530	2,640	230	430	1,000	270	490	1,000	340	590	1,090
20	980	1,010	1,070	1,110	1,330	1,390	1,040	1,130	1,170	1,220	1,450	1,510	1,890	2,050	2,110	2,210	2,530	2,640	230	430	1,000	270	490	1,000	340	590	1,090
21	980	1,080	1,070	1,190	1,330	1,480	1,040	1,210	1,170	1,280	1,450	1,600	1,890	2,170	2,110	2,320	2,530	2,810	230	430	1,000	270	490	1,000	340	590	1,090
22	980	1,080	1,070	1,190	1,330	1,480	1,040	1,210	1,170	1,280	1,450	1,600	1,890	2,170	2,110	2,320	2,530	2,810	230	430	1,000	270	490	1,000	340	590	1,090
23	980	1,170	1,070	1,300	1,330	1,620	1,040	1,280	1,170	1,420	1,450	1,760	1,890	2,330	2,110	2,570	2,530	3,080	240	430	1,020	290	510	1,020	360	620	1,160
24	980	1,170	1,070	1,300	1,330	1,620	1,040	1,280	1,170	1,420	1,450	1,760	1,890	2,330	2,110	2,570	2,530	3,080	240	430	1,020	290	510	1,020	360	620	1,160
25	1,000	1,200	1,100	1,320	1,380	1,660	1,060	1,320	1,190	1,440	1,470	1,800	1,910	2,390	2,150	2,630	2,620	3,150	240	430	1,020	290	510	1,020	360	620	1,160
26	1,020	1,250	1,130	1,370	1,430	1,710	1,090	1,350	1,240	1,450	1,550	1,810	1,940	2,480	2,220	2,730	2,720	3,250	260	460	1,050	320	550	1,050	380	650	1,190
27	1,060	1,300	1,180	1,430	1,470	1,790	1,130	1,420	1,280	1,520	1,600	1,900	1,960	2,570	2,330	2,780	2,790	3,400	270	470	1,070	330	560	1,070	400	670	1,220
28	1,060	1,300	1,180	1,430	1,470	1,790	1,130	1,420	1,280	1,520	1,600	1,900	1,960	2,570	2,330	2,780	2,790	3,400	270	470	1,070	330	560	1,070	400	670	1,220
29	1,100	1,430	1,210	1,430	1,510	1,790	1,190	1,550	1,330	1,540	1,670	1,920	2,140	2,810	2,420	2,810	2,870	3,400	330	550	1,190	390	650	1,190	470	790	1,370
30	1,100	1,430	1,210	1,430	1,510	1,790	1,190	1,550	1,330	1,540	1,670	1,920	2,140	2,810	2,420	2,810	2,870	3,400	330	550	1,190	390	650	1,190	470	790	1,370
31	1,130	1,480	1,260	1,480	1,580	1,850	1,240	1,610	1,390	1,620	1,720	2,020	2,250	2,940	2,520	2,960	3,000	3,520	360	580	1,230	420	680	1,230	500	820	1,410
32	1,130	1,480	1,260	1,480	1,580	1,850	1,240	1,610	1,390	1,620	1,720	2,020	2,250	2,940	2,520	2,960	3,000	3,520	360	580	1,230	420	680	1,230	500	820	1,410
33	1,190	1,560	1,320	1,560	1,660	1,960	1,320	1,680	1,440	1,700	1,800	2,120	2,390	3,020	2,630	3,070	3,150	3,720	390	640	1,320	460	760	1,320	550	890	1,500
34	1,190	1,560	1,320	1,560	1,660	1,960	1,320	1,680	1,440	1,700	1,800	2,120	2,390	3,020	2,630	3,070	3,150	3,720	390	640	1,320	460	760	1,320	550	890	1,500
35	1,250	1,640	1,390	1,640	1,730	2,050	1,410	1,750	1,500	1,790	1,870	2,230	2,550	3,230	2,770	3,290	3,290	3,900	390	640	1,320	460	760	1,320	560	910	1,530
36	1,250	1,640	1,390	1,640	1,730	2,050	1,410	1,750	1,500	1,790	1,870	2,230	2,550	3,230	2,770	3,290	3,290	3,900	390	640	1,320	460	760	1,320	560	910	1,530
37	1,340	1,770	1,490	1,770	1,870	2,210	1,510	1,890	1,620	1,900	2,030	2,360	2,770	3,480	2,980	3,510	3,550	4,200	410	680	1,400	490	810	1,400	600	980	1,620
38	1,340	1,770	1,490	1,770	1,870	2,210	1,510	1,890	1,620	1,900	2,030	2,360	2,770	3,480	2,980	3,510	3,550	4,200	410	680	1,400	490	810	1,400	600	980	1,620
39	1,340	1,770	1,490	1,770	1,870	2,210	1,510	1,890	1,620	1,900	2,030	2,360	2,770	3,480	2,980	3,510	3,550	4,200	410	680	1,400	490	810	1,400	600	980	1,620
40	1,340	1,770	1,490	1,770	1,870	2,210	1,510	1,890	1,620	1,900	2,030	2,360	2,770	3,480	2,980	3,510	3,550	4,200	410	680	1,400	490	810	1,400	600	980	1,620
41	1,420	1,860	1,590	1,860	1,970	2,320	1,590	1,980	1,730	1,980	2,150	2,480	2,940	3,500	3,080	3,530	3,740	4,410	430	710	1,450	510	850	1,450	620	1,020	1,670
42	1,420	1,860	1,590	1,860	1,970	2,320	1,590	1,980	1,730	1,980	2,150	2,480	2,940	3,500	3,080	3,530	3,740	4,410	430	710	1,450	510	850	1,450	620	1,020	1,670
43	1,420	1,860	1,590	1,860	1,970	2,320	1,590	1,980	1,730	1,980	2,150	2,480	2,940	3,500	3,080	3,530	3,740	4,410	430	710	1,450	510	850	1,450	620	1,020	1,670
44	1,420	1,860	1,590	1,860	1,970	2,320	1,590	1,980	1,730	1,980	2,150	2,480	2,940	3,500	3,080	3,530	3,740	4,410	430	710	1,450	510	850	1,450	620	1,020	1,670
45	1,490	1,960	1,670	1,960	2,090	2,460	1,660	2,090	1,950	2,110	2,440	2,650	3,050	3,640	3,220	3,730	3,970	4,670	460	770	1,520	550	900	1,520	650	1,070	1,740
46	1,490	1,960	1,670	1,960	2,090	2,460	1,660	2,090	1,950	2,110	2,440	2,650	3,050	3,640	3,220	3,730	3,970	4,670	460	770	1,520	550	900	1,520	650	1,070	1,740
47	1,490	1,960	1,670	1,960	2,090	2,460	1,660	2,090	1,950	2,110	2,440	2,650	3,050	3,640	3,220	3,730	3,970	4,670	460	770	1,520	550	900	1,520	650	1,070	1,740
48	1,490	1,960	1,670	1,960	2,090	2,460	1,660	2,090	1,950	2,110	2,440	2,650	3,050	3,640	3,220	3,730	3,970	4,670	460	770	1,520	550	900	1,520	650	1,070	1,740
49	1,580	2,050	1,740	2,050	2,180	2,550	1,740	2,170	1,890	2,210	2,360	2,740	3,200	3,800	3,310	3,840	4,140	4,850	470	800	1,580	570	950	1,580	670	1,110	1,800
50	1,580	2,050	1,740	2,050	2,180	2,550	1,740	2,170	1,890	2,210	2,360	2,740	3,200	3,800	3,310	3,840	4,140	4,850	470	800	1,580	570	950	1,580	670	1,110	1,800
51	1,760	2,300	1,950	2,300	2,450	2,890	1,950	2,430	2,100	2,460	2,640	3,060	3,410	4,030	3,600	4,160	4,660	5,490	510	880	1,720	610	1,050	1,730	710	1,220	1,940
52	1,760	2,300	1,950	2,300	2,450	2,890	1,950	2,430	2,100	2,460	2,640	3,060	3,410	4,030	3,600	4,160	4,660	5,490	510	880	1,720	610	1,050	1,730	710	1,220	1,940
53	1,760	2,300	1,950	2,300	2,450	2,890	1,950	2,430	2,100	2,460	2,640	3,060	3,410	4,030	3,600	4,160	4,660	5,490	510	880	1,720	610	1,050	1,730	710	1,220	1,940
54	1,870	2,430	2,060	2,430	2,590	3,060	2,040	2,550	2,230	2,590	2,780	3,240	3,500	4,140	3,730	4,370	4,920	5,810	560	920	1,790	650	1,100	1,790	760	1,270	2,010
55	1,870	2,430	2,060	2,430	2,590	3,060	2,040	2,550	2,230	2,590	2,780	3,240	3,500	4,140	3,730	4,370	4,920	5,810	560	920	1,790	650	1,100	1,790	760	1,270	2,010
56	1,870	2,430	2,060	2,430	2,590	3,060	2,040	2,550	2,230	2,590	2,780	3,240	3,500	4,140	3,730	4,370	4,920	5,810	560	920	1,790	650	1,100	1,790	760	1,270	2,010
57	1,920	2,510	2,140	2,510	2,680	3,140	2,090	2,650	2,290	2,670	2,860	3,330	3,570	4,210	3,800	4,470	5,090	5,970	580	970	1,840	680	1,140	1,840	790	1,310	2,060
58	1,920	2,510	2,140	2,510	2,680	3,140	2,090	2,650	2,290	2,670	2,860	3,330	3,570	4,210	3,800	4,470	5,090	5,970	580	970	1,840	680	1,140	1,840	790	1,310	2,060
59	1,920	2,510	2,140	2,510	2,680	3,140	2,090	2,650	2,290	2,670	2,860	3,330	3,570	4,210	3,800	4,470	5,090	5,970	580	970	1,840	680	1,140	1,840	790	1,310	2,060
60	1,920	2,510	2,140	2,510	2,680	3,140	2,090	2,650	2,290	2,670	2,860	3,330	3,570	4,210	3,800	4,470	5,090	5,970	580	970	1,840	680	1,140	1,840	790	1,310	2,060
72	2,300	2,990	2,570	3,020	3,200	3,770	2,520	3,170	2,750	3,200	3,430	3,990	3,860	4,710	4,140	5,060	6,080	7,160	790	1,320	2,520	920	1,550	2,500	1,030	1,720	2,720

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～9	10～14	15～19	20～29	30～50	51～300
値引率	基準単価	20%	25%	30%	45%	50%
出荷日	通常				+9日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]HTPMは係数（×1.05）、HTPB・HTPKは係数（×1.1）、HTPPは係数（×1.15）、HTPNは係数（×1.2）を表中の価格に掛けた金額が本体価格となります。（1円単位切り捨て）
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。[ ! ]H穴仕様の軸穴加工価格は無料です。
[ ! ]標準対応大口以上はストーク対応なし。

納期

●HTPA・HTPT・HTPM・HTPP・HTPS

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

●HTPB・HTPK・HTPN

日目出荷

●HTPA（A形・Ｋ形のみ）

日目出荷

				ご注文締切
急	ストークT	当日出荷	1,000円/1明細行	正午迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律2,160円
[ ! ]ストークTの適用は6本までとなります。
[ NG ]追加工はストークT適用不可 [ NG ]B形は適用不可

大　口
出荷日

日目出荷

数量
30～50

[ ! ]ストーク対応なし

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ]軸穴仕様H（丸穴）・V,F（段付穴）・Y（両端段付穴）・WB（二段段付穴）の場合、タップ穴は付きません。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ハイトルクタイミングプーリ S5Mタイプ
ベルトタイプ：S5M用のハイトルクタイミングプーリです。
ミスミ
タイミングプーリ XLタイプ
ベルトタイプ：XL用のハイトルクタイミングプーリです。
ミスミ
ハイトルクタイミングプーリ S8Mタイプ
ベルトタイプ：S8M用のハイトルクタイミングプーリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイトルクタイミングプーリ S3Mタイプのレビュー

4.5平均満足度：4.521件のレビュー

星5
67%
星4
19%
星3
14%
星2
0%
星1
0%

駆動

満足度：5.02019/12/29

回転軸とモータが離れている必要があるので使用しています軸径等、細かな設定が出来るので便利です

2人が参考にしています。

駆動軸回転用

満足度：5.02018/12/20

駆動軸を回転させるためにベルトとセットで使用。部品の精度も良く使いやすい。

1人が参考にしています。

特殊寸法軸へのプーリー取付

満足度：5.02018/07/05

取り付け軸がインチの為、処理済のプーリーでは追加工が出来ないが、ミスミのプーリーはフランジまでセットされた状態で、処理無...もっと読む

1人が参考にしています。

機械装置軸の回転部に採用しております。

満足度：5.02023/09/25

機械装置軸の回転部に採用しております。手触り感がと、ても良く振動を吸収し、回転動作が安定しました。大変満足しております。

0人が参考にしています。

自社製設備組み込み用

満足度：5.02023/06/16

自社製設備に組み込む部品として購入しました。アルミの加工は不得意なため、綺麗に短納期で仕上げてくれるのは助かります。 ...もっと読む

0人が参考にしています。

21件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ハイトルクタイミングプーリ S3Mタイプ	面圧ハイトルクタイミングプーリ　Ｓ３Ｍタイプ	【クリーン洗浄品】ハイトルクタイミングプーリ　Ｓ３Ｍタイプ	ハイトルクタイミングプーリ P3Mタイプ	ハイトルクタイミングプーリ S5Mタイプ	【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ３Ｍタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	5日目〜	5日目〜	3日目〜	2日目〜	6日目
特性・用途	該当なし	該当なし	-	該当なし	該当なし	クリーン洗浄
種類	タイミングプーリ	面圧プーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ
バックラッシレスタイプ	非該当	非該当	非該当	非該当	非該当	非該当
ベルト種類	S3M	S3M	S3M	P3M	S5M	P3M
タイミングプーリ/アイドラー	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ

この商品に関連するミスミユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

材質	引張強さ (MPa)	降伏点 (0.2%耐力) (Mpa)	縦弾性係数 (GPa)	横弾性係数 (GPa)
S45C	570以上	345以上	200以上	77以上
SUS304	520以上	210以上	193以上	74以上
SCM435	930以上	785以上	206以上	79以上
高硬度ステンレス	1102	715	199	77

	試験前	96hr
高硬度ステンレス
SUS303
SUS440C 相当

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

使用ベルト幅(mm)

歯数(T)

プーリ形状

表面処理

材質

丸穴 (H)[d](φ)

丸穴+タップ (P)[d](φ)

新JISキー溝穴+タップ (N)[d](φ)

旧JISキー溝穴+タップ (C)[d](φ)

段付穴 (V)[d](φ)

段付穴(ボス側ザグリ) (F)[d](φ)

両端段付穴 (Y)[d](φ)

二段段付穴 (WB)[d](φ)

タイプ

CAD

出荷日

ハイトルクタイミングプーリ S3Mタイプ

ご注意

外形図・規格表

外形図

規格表

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

概要・仕様

仕様・概要

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

この商品に関連するミスミユニット事例その他の事例を探す
