タイミングプーリ MXLタイプ

タイミングプーリ MXLタイプ
規格・仕様：
  • 大口分納

ご注意

  • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
  • 洗浄品はこちらからご選定いただけます。
  • フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

液体塗布治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷
プーリ・ベルト選定サイト
未確定：候補が24,902型番あります。
数量：

外形図・規格表

外形図

■MXLタイプ

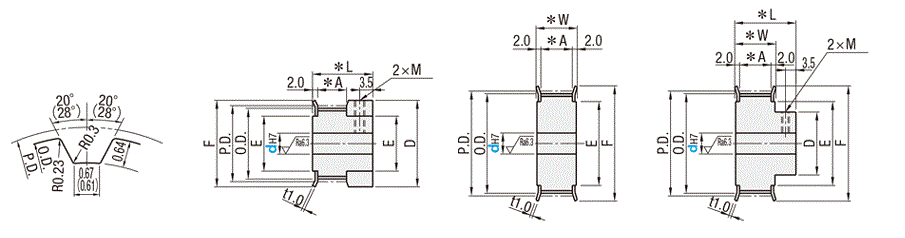

●プーリ形状

歯形(ISO標準ラック寸法)

K形

A形

B形

( )歯数23以下

[ ! ]

[ ! ]

タイミングプーリ MXLタイプ:関連画像

歯溝寸法は歯数によって若干変わります。(Pitch：2.032mm)

[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]軸穴仕様H(丸穴)・V, F(段付穴)・Y(両側段付穴)・WB(二段段付穴)の場合、タップ穴は付きません。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。
●軸穴仕様　軸穴仕様記号とd寸法を下表よりお選びください。
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]d寸法の面取りは規定値を設けておりません。


H 丸穴

P 丸穴＋タップ

N 新JISキー溝穴＋タップ

C 旧JISキー溝穴＋タップ

タイミングプーリ MXLタイプ:関連画像

[ ! ]使用する軸のはめあいは、
>>こちらを参照ください。

[ ! ]A形は適用不可

[ ! ]新JISキー溝穴、軸穴径10、キー溝幅4.0mm選定時はNK10をご指定ください。
[ ! ]型式N10とNK10の違いは加工寸法です。詳細は下記表「新JISキー溝寸法公差」を参照ください。
[ ! ]キー溝の位置と歯の位相は保証しておりません。
[ NG ]A形はキー溝穴のみでタップは付きません。

V 段付穴

F 段付穴

Y 両端段付穴

WB 二段段付穴

タイミングプーリ MXLタイプ:関連画像

[ NG ]K形は適用不可
[ ! ]Z－V(d)≧2
[ ! ]2.0≦J≦W－2.0

[ ! ]B形のみ適用
[ ! ]Z－F(d)≧2
[ ! ]2.0≦J≦L－2.0

[ ! ]A形のみ適用
[ ! ]Q－Y(d)≧2
[ ! ]R－Y(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

[ ! ]A形のみ適用
[ ! ]Q－R≧2
[ ! ]R－WB(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

■ベルト呼び幅・寸法
mm呼び
MXL013MXL019MXL025MXL037MXL050
A4.56.07.511.014.0
W8.510.011.515.018.0
L14.016.518.022.025.0
■タップ穴寸法表
 (軸穴仕様：P・N・C)
dH7
軸穴内径		M
(並目)		付属品
セットスクリュー
3〜5M3M3×3
6〜18M4M4×3
19〜22M5M5×4

＊プーリ形状B形状、ベルト幅0.13インチの場合、
軸穴径19-22でもタップサイズはM4となります。

[ ! ]セットスクリューの締付トルクは規定を
設けていません。

指示無き寸法公差
寸法区分公差
(㎜)
を超え以下
0.53±0.1
36
630±0.2
30120±0.3
[ ! ]JIS B 0405ｍ級(中級)に準拠
■キー溝寸法表
d寸法公差(H7)
呼び(N,C)dH7
8～10(K)＋0.015
0
11～18＋0.018
0
19～30＋0.021
0
31～50＋0.025
0
51～70＋0.030
0
新JISキー溝寸法公差
呼び(N)bJS9t
8～103±0.01251.4＋0.1
0
10K～124±0.01501.8
13～1752.3
18～2262.8
23～308±0.01803.3＋0.2
0
31～3810
39～4412±0.0215
45～50143.8
55164.3
旧JISキー溝寸法公差
呼び(C)bJS9t
10～124＋0.022
＋0.010		1.5＋0.1
   0
15～2052
Typeベルト幅[ M ]材質[ S ]表面処理[ A ]付属品
セットスクリュー
3.2mm
(1/8inch)		4.8mm
(3/16inch)		6.4mm
(1/4inch)		9.5mm
(3/8inch)		12.7mm
(1/2inch)		プーリフランジ
MXL013MXL019MXL025MXL037MXL050
ATP●●●●●アルミ合金アルミ合金白アルマイトSUS304
BTP●●●●●黒アルマイト
KTP●●●●●硬質アルマイト
NTP●●●●●無電解ニッケルメッキ
MTPーー●●ーS45C相当SPCC−SCM435
(四三酸化鉄皮膜)
MTPBーー●●ー四三酸化鉄皮膜
MTPPーー●●ー無電解ニッケルメッキ
STP●●●●●SUS304SUS304−SUS304
[ ! ]フランジカシメ済、軸穴P、N、Cにはセットスクリュー付属
[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。

規格表

 型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T
(軸穴仕様：H・P・N・C)ATP40MXL025−B−N10       R16
(軸穴仕様：V・F)ATP60MXL037−B−V8−Z14−J13.0
(軸穴仕様：Y・WB)ATP48MXL050−A−Y8    −Q16−−S5−T5
型式プーリ
形状		プーリ形状P.D.O.DDFE
Type歯数種類
呼び幅		AB・K
軸穴仕様
H
丸穴
V・Y・WB
段付穴		N・C
キー溝		H
丸穴
V・F
段付穴		P
丸穴
タップ		N・C
キー溝
タップ
d・Z　(～)1mm単位指定(・)選択
アルミ
ATP
BTP
KTP
NTP

鉄
MTP
MTPB
MTPP

ステンレス
STP		14MXL013

MXL019

MXL025

MXL037

MXL050		A

K		3・4−3・43・4−9.068.5512126
159.709.19
163～53～53～510.359.8414148
1711.0010.49
1811.6411.14
1912.2911.78
20A

B		3～7−3～63～5−12.9412.4391811
2113.5813.07
2214.2313.72
233～93～73〜714.8814.37112013
243～815.5215.02
2516.1715.66
263～103～83～916.8216.31122214
274～104～84～917.4616.96
2818.1117.60
2918.7618.25
304～1284～1019.4018.90142516
3120.0519.54
3220.7020.19
3321.3420.84
3421.9921.48
3522.6422.13
365～148～115～125～10823.2922.78162818
3723.9323.42
388～1224.5824.07
395～168～135～145～108～1125.2324.72183020
4025.8725.36
4126.5226.01
4227.1726.66
435～198～165～165～148～1327.8127.30203223
4428.4627.95
4529.1128.60
4629.7529.24
475～218～175～185～168～1430.4029.89223525
4831.0530.54
4931.6931.19
505～1832.3431.83
515～248～185～215～218～1732.9932.48254028
5233.6333.13
5334.2833.77
5434.9334.42
5535.5735.07
5636.2235.71
575～288～235～245～208～1936.8736.36284432
5837.5137.01
5938.1637.65
6038.8138.30
725～368～315～265～228～2146.5746.06305240
[ NG ]軸穴仕様Nの場合、軸穴径9は製作できません。 [ ! ]軸穴仕様H・P・V・Fの場合、選択範囲内であれば軸穴径4.5・6.35が選択可能です。
[ ! ]軸穴仕様Nの場合、選択範囲内であれば、NK10が選択可能です。>>こちら参照。
[ NG ]軸穴仕様Cの場合、軸穴径8・11・13・14・17・21～31は製作できません。

追加工

型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T−(KC90…etc.)
ATP72MXL050−B−H12            −KSC20−K4
Alterations止めねじ角度変更フランジカシメなしフランジカシメ片側のみフランジカット
CodeKC90NFCRFC・LFCFC
Spec.止めねじ角度を90°に
変更します。
タイミングプーリ MXLタイプ:関連画像		(フランジ2枚付属)
指定方法NFC
タイミングプーリ MXLタイプ:関連画像		(フランジ1枚付属)

指定方法 RFC
適用条件
[ NG ]K形は
適用不可

タイミングプーリ MXLタイプ:関連画像
フランジ外径を0.5mm単位でカット

指定方法FC17
適用条件
[ ! ]FC≧(O.D.)＋1
[ ! ]FC≦F－2
[ ! ]フランジ外周は表面処理されません。

タイミングプーリ MXLタイプ:関連画像
￥/1Code無料無料無料300
Alterations止め輪溝追加工ベアリング押さえ用テーパ加工ボスカットタップ穴寸法変更付属セットスクリュー長さ変更
CodeSRGBTCBCTPCSLH
Spec.段付穴の軸径に合った止め輪溝を加工します。

止め輪溝寸法>>P.1465
SRG指定 2.5～12㎜
0.5㎜単位
適用条件 [ ! ]肉厚最低2mm
[ ! ]軸穴仕様V・Fのみ適用
[ ! ]Z寸法の止め輪溝規
格を適用
[ ! ]n≦J−SRG−m
指定方法 SRG7

タイミングプーリ MXLタイプ:関連画像
ベアリング内輪押さえ用テーパ加工

指定方法 BTC4-TL1.5
適用条件
[ ! ]A形のみ適用
[ ! ]軸穴仕様H・Pのみ
適用
[ ! ]TL＜L−W
[ ! ]E－D≦6の際、片側カ
シメ・フランジ一枚付属

タイミングプーリ MXLタイプ:関連画像
ボスの長さを0.5mm単位でカット
指定方法BC6.5
適用条件

[ ! ]軸穴仕様H・V・F：
3≦BC＜L－W
[ ! ]軸穴仕様P・N・C：
M＋3≦BC＜L−W
[ NG ]K・A形は適用不可

タイミングプーリ MXLタイプ:関連画像
指定方法 TPC5
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

[ NG ]A形適用不可
MTPC
M3M4
M4M3・M5
M5M4
指定方法 SLH10
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

[ NG ]A形適用不可
セット
スクリュー		SLH
M3×36
M4×35・8
M5×46・10
詳細は追加工概要 >>P.1466
￥/1Code200500500無料無料
Alterations側面穴追加工
側面タップ穴側面通し穴側面ザグリ穴
CodeQTC・QFC・QSCKTC・KFC・KSCZTC・ZFC・ZSC
Spec.ボス側の側面にタップ穴を追加工します。
指定方法 QTC28−M4
Q□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
M選択 M3,M4,M5,M6,M8
適用条件
[ NG ]K形は適用不可
[ ! ]肉厚条件　最低2mm　加工計算式は>>こちら
タイミングプーリ MXLタイプ:関連画像

(6ヵ所)

(4ヵ所)

(3ヵ所)

ボス側の側面にキリ穴を追加工します。
指定方法 KTC28−K4.5
K□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
K指定 K4.0～13.0(0.5mm単位指定)
適用条件
[ NG ]K形は適用不可
[ ! ]肉厚条件　最低2mm　加工計算式は>>こちら
タイミングプーリ MXLタイプ:関連画像

(6ヵ所)

(4ヵ所)

(3ヵ所)

ボス側の側面にザグリ穴を追加工します。
指定方法 ZTC28−ZM4
Z□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8
適用条件
[ NG ]K形は適用不可
[ ! ]肉厚条件　最低2mm　加工計算式は>>こちら
タイミングプーリ MXLタイプ:関連画像

(6ヵ所)

(4ヵ所)

(3ヵ所)

￥/1CodeQTC:400 QFC:500 QSC:600KTC:500 KFC:600 KSC:800ZTC・ZFC:700   ZSC:1,000
[ ! ]側面穴追加工は軸穴仕様により、条件が異なります。詳細は>>こちらをご確認ください。
[ ! ]追加工で指定できない加工依頼は規格外品サービスへお問合せください。

関連リンク

■関連商品
回転軸で新材質「高硬度ステンレス」を新発売いたしました。SUS303程度の耐食性と、優れた機械的性質を備えております。
各種形状で「高硬度ステンレス」を選定できますので、ご希望の形状ページで高硬度ステンレスを選定頂ければと思います。
(参考値)機械的性質
材質
引張強さ
(MPa)
降伏点
(0.2%耐力)
(Mpa)
縦弾性係数
(GPa)
横弾性係数
(GPa)
S45C
570以上
345以上
200以上
77以上
SUS304
520以上
210以上
193以上
74以上
SCM435
930以上
785以上
206以上
79以上
高硬度ステンレス
1102
715
199
77
※ポアソン比はすべて0.3
塩水噴霧試験(JIS Z2371に準ずる)
 試験前96hr
高硬度ステンレス
SUS303
SUS440C 相当
タイミングプーリ総合情報
タイミングベルトMXLタイプ
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    416
  • 次へ
    • 型番
    ATP14MXL013-A-H[3-4/1]
    ATP14MXL013-K-H[3-4/1]
    ATP14MXL013-K-P[3-4/1]
    ATP14MXL019-A-H[3,4]
    ATP14MXL019-K-H[3,4]
    ATP14MXL019-K-P[3,4]
    ATP14MXL025-A-H[3,4]
    ATP14MXL025-K-H[3,4]
    ATP14MXL025-K-P[3,4]
    ATP14MXL037-A-H[3,4]
    ATP14MXL037-K-H[3,4]
    ATP14MXL037-K-P[3,4]
    ATP14MXL050-A-H[3,4]
    ATP14MXL050-K-H[3,4]
    ATP14MXL050-K-P[3,4]
    ATP15MXL013-A-H[3-4/1]
    ATP15MXL013-K-H[3-4/1]
    ATP15MXL013-K-P[3-4/1]
    ATP15MXL019-A-H[3,4]
    ATP15MXL019-K-H[3,4]
    ATP15MXL019-K-P[3,4]
    ATP15MXL025-A-H[3,4]
    ATP15MXL025-K-H[3,4]
    ATP15MXL025-K-P[3,4]
    ATP15MXL037-A-H[3,4]
    ATP15MXL037-K-H[3,4]
    ATP15MXL037-K-P[3,4]
    ATP15MXL050-A-H[3,4]
    ATP15MXL050-K-H[3,4]
    ATP15MXL050-K-P[3,4]
    ATP16MXL013-A-H4.5
    ATP16MXL013-A-H[3-5/1]
    ATP16MXL013-A-V3
    ATP16MXL013-K-H4.5
    ATP16MXL013-K-H[3-5/1]
    ATP16MXL013-K-P4.5
    ATP16MXL013-K-P[3-5/1]
    ATP16MXL019-A-H[3-5/1]
    ATP16MXL019-A-V3
    ATP16MXL019-A-WB3
    ATP16MXL019-A-Y3
    ATP16MXL019-K-H[3,4,5]
    ATP16MXL019-K-P[3,4,5]
    ATP16MXL025-A-H[3-5/1]
    ATP16MXL025-A-V3
    ATP16MXL025-A-WB3
    ATP16MXL025-A-Y3
    ATP16MXL025-K-H[3,4,5]
    ATP16MXL025-K-P[3,4,5]
    ATP16MXL037-A-H[3-5/1]
    ATP16MXL037-A-V3
    ATP16MXL037-A-WB3
    ATP16MXL037-A-Y3
    ATP16MXL037-K-H[3,4,5]
    ATP16MXL037-K-P[3,4,5]
    ATP16MXL050-A-H[3-5/1]
    ATP16MXL050-A-V3
    ATP16MXL050-A-WB3
    ATP16MXL050-A-Y3
    ATP16MXL050-K-H[3,4,5]

    使用ベルト幅

    (mm)

    ベルト幅

    (inch)

    歯数

    (T)

    プーリ形状

    表面処理

    材質

    丸穴 (H)[d]

    (φ)

    丸穴+タップ (P)[d]

    (φ)

    新JISキー溝穴+タップ (N)[d]

    (φ)

    旧JISキー溝穴+タップ (C)[d]

    (φ)

    段付穴 (V)[d]

    (φ)

    段付穴(ボス側ザグリ) (F)[d]

    (φ)

    両端段付穴 (Y)[d]

    (φ)

    二段段付穴 (WB)[d]

    (φ)

    		RoHS?最小発注数量
    3.2
    0.13
    14
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    3.2
    0.13
    14
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    3.2
    0.13
    14
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    3 ～ 4
    -
    -
    -
    -
    -
    -
    10
    1個
    4.8
    0.19
    14
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    4.8
    0.19
    14
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    4.8
    0.19
    14
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    3 ～ 4
    -
    -
    -
    -
    -
    -
    10
    1個
    6.4
    0.25
    14
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    6.4
    0.25
    14
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    6.4
    0.25
    14
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    3 ～ 4
    -
    -
    -
    -
    -
    -
    10
    1個
    9.5
    0.37
    14
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    9.5
    0.37
    14
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    9.5
    0.37
    14
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    3 ～ 4
    -
    -
    -
    -
    -
    -
    10
    1個
    12.7
    0.5
    14
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    12.7
    0.5
    14
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    12.7
    0.5
    14
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    3 ～ 4
    -
    -
    -
    -
    -
    -
    10
    1個
    3.2
    0.13
    15
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    3.2
    0.13
    15
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    3.2
    0.13
    15
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    3 ～ 4
    -
    -
    -
    -
    -
    -
    10
    1個
    4.8
    0.19
    15
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    4.8
    0.19
    15
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    4.8
    0.19
    15
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    3 ～ 4
    -
    -
    -
    -
    -
    -
    10
    1個
    6.4
    0.25
    15
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    6.4
    0.25
    15
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    6.4
    0.25
    15
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    3 ～ 4
    -
    -
    -
    -
    -
    -
    10
    1個
    9.5
    0.37
    15
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    9.5
    0.37
    15
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    9.5
    0.37
    15
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    3 ～ 4
    -
    -
    -
    -
    -
    -
    10
    1個
    12.7
    0.5
    15
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    12.7
    0.5
    15
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 4
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    12.7
    0.5
    15
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    3 ～ 4
    -
    -
    -
    -
    -
    -
    10
    1個
    3.2
    0.13
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    4.5
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    3.2
    0.13
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 5
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    3.2
    0.13
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    -
    -
    -
    3
    -
    -
    -
    10
    1個
    3.2
    0.13
    16
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    4.5
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    3.2
    0.13
    16
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 5
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    3.2
    0.13
    16
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    4.5
    -
    -
    -
    -
    -
    -
    10
    1個
    3.2
    0.13
    16
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    3 ～ 5
    -
    -
    -
    -
    -
    -
    10
    1個
    4.8
    0.19
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 5
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    4.8
    0.19
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    -
    -
    -
    3
    -
    -
    -
    10
    1個
    4.8
    0.19
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    -
    -
    -
    -
    -
    -
    3
    10
    1個
    4.8
    0.19
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    -
    -
    -
    -
    -
    3
    -
    10
    1個
    4.8
    0.19
    16
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 5
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    4.8
    0.19
    16
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    3 ～ 5
    -
    -
    -
    -
    -
    -
    10
    1個
    6.4
    0.25
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 5
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    6.4
    0.25
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    -
    -
    -
    3
    -
    -
    -
    10
    1個
    6.4
    0.25
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    -
    -
    -
    -
    -
    -
    3
    10
    1個
    6.4
    0.25
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    -
    -
    -
    -
    -
    3
    -
    10
    1個
    6.4
    0.25
    16
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 5
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    6.4
    0.25
    16
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    3 ～ 5
    -
    -
    -
    -
    -
    -
    10
    1個
    9.5
    0.37
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 5
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    9.5
    0.37
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    -
    -
    -
    3
    -
    -
    -
    10
    1個
    9.5
    0.37
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    -
    -
    -
    -
    -
    -
    3
    10
    1個
    9.5
    0.37
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    -
    -
    -
    -
    -
    3
    -
    10
    1個
    9.5
    0.37
    16
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 5
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    9.5
    0.37
    16
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    3 ～ 5
    -
    -
    -
    -
    -
    -
    10
    1個
    12.7
    0.5
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 5
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    12.7
    0.5
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    -
    -
    -
    3
    -
    -
    -
    10
    1個
    12.7
    0.5
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    -
    -
    -
    -
    -
    -
    3
    10
    1個
    12.7
    0.5
    16
    A形
    白アルマイト
    [アルミニウム] アルミ合金
    -
    -
    -
    -
    -
    -
    3
    -
    10
    1個
    12.7
    0.5
    16
    K形
    白アルマイト
    [アルミニウム] アルミ合金
    3 ～ 5
    -
    -
    -
    -
    -
    -
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    価格が安い代替相当品
    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    E-ATP14MXL019-A

    -
    ( - )
    2日目

    E-ATP14MXL019-K

    -
    ( - )
    2日目

    E-ATP14MXL019-K

    -
    ( - )
    2日目

    E-ATP14MXL025-A

    -
    ( - )
    2日目

    E-ATP14MXL025-K

    -
    ( - )
    2日目

    E-ATP14MXL025-K

    -
    ( - )
    2日目

    E-ATP14MXL037-A

    -
    ( - )
    2日目

    E-ATP14MXL037-K

    -
    ( - )
    2日目

    E-ATP14MXL037-K

    -
    ( - )
    2日目

    E-ATP14MXL050-A

    -
    ( - )
    2日目

    E-ATP14MXL050-K

    -
    ( - )
    2日目

    E-ATP14MXL050-K

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    E-ATP15MXL019-A

    -
    ( - )
    2日目

    E-ATP15MXL019-K

    -
    ( - )
    2日目

    E-ATP15MXL019-K

    -
    ( - )
    2日目

    E-ATP15MXL025-A

    -
    ( - )
    2日目

    E-ATP15MXL025-K

    -
    ( - )
    2日目

    E-ATP15MXL025-K

    -
    ( - )
    2日目

    E-ATP15MXL037-A

    -
    ( - )
    2日目

    E-ATP15MXL037-K

    -
    ( - )
    2日目

    E-ATP15MXL037-K

    -
    ( - )
    2日目

    E-ATP15MXL050-A

    -
    ( - )
    2日目

    E-ATP15MXL050-K

    -
    ( - )
    2日目

    E-ATP15MXL050-K

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    E-ATP16MXL019-A

    -
    ( - )
    2日目

    E-ATP16MXL019-A

    -
    ( - )
    2日目

    E-ATP16MXL019-A

    -
    ( - )
    2日目

    E-ATP16MXL019-A

    -
    ( - )
    2日目

    E-ATP16MXL019-K

    -
    ( - )
    2日目

    E-ATP16MXL019-K

    -
    ( - )
    2日目

    E-ATP16MXL025-A

    -
    ( - )
    2日目

    E-ATP16MXL025-A

    -
    ( - )
    2日目

    E-ATP16MXL025-A

    -
    ( - )
    2日目

    E-ATP16MXL025-A

    -
    ( - )
    2日目

    E-ATP16MXL025-K

    -
    ( - )
    2日目

    E-ATP16MXL025-K

    -
    ( - )
    2日目

    E-ATP16MXL037-A

    -
    ( - )
    2日目

    E-ATP16MXL037-A

    -
    ( - )
    2日目

    E-ATP16MXL037-A

    -
    ( - )
    2日目

    E-ATP16MXL037-A

    -
    ( - )
    2日目

    E-ATP16MXL037-K

    -
    ( - )
    2日目

    E-ATP16MXL037-K

    -
    ( - )
    2日目

    E-ATP16MXL050-A

    -
    ( - )
    2日目

    E-ATP16MXL050-A

    -
    ( - )
    2日目

    E-ATP16MXL050-A

    -
    ( - )
    2日目

    E-ATP16MXL050-A

    -
    ( - )
    2日目

    E-ATP16MXL050-K

  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    416
  • 次へ

    • 詳細情報

    基本情報

    規格拡張のご案内ステンレス材質の対応ベルト幅を追加しました。関連商品タイミングベルト MXLタイプはこちらフランジ付歯付アイドラー　センターベアリングタイプはこちらフランジ付歯付アイドラー　両サイドベアリングタイプはこちら

    タイミングベルト・プーリ総合情報はこちらからご覧ください。

    ご注意

    • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
    • 洗浄品はこちらからご選定いただけます。
    • フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    技術情報

    納期・価格

    価格表

    ■価格計算例
    ①H（丸穴）指定時例：ATP20MXL019-B-H3
    （本体価格：790円×係数：1.0）＝790円
    ②P（タップ穴）指定時例：ATP20MXL019-B-P3
    （本体価格：790円×係数：1.0）＋軸穴加工価格：340円＝1,130円
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    歯数
    ￥本体価格
    ￥軸穴加工価格(本体価格＋)
    ATP(×1.0)　BTP・KTP(×1.1)　NTP(×1.2)
    MTP(×1.0) MTPB(×1.1)
    STP(×1.0)
    ATP・BTP・KTP・NTP
    STP
    MTPP(×1.2)
    MTP・MTPB・MTPP
    MXL013
    MXL019
    MXL025
    MXL037
    MXL050
    MXL025
    MXL037
    MXL013
    MXL019
    MXL025
    MXL037
    MXL050

    A形
    B・K形
    A形
    B・K形
    A形
    B・K形
    A形
    B・K形
    A形
    B・K形
    A形
    B・K形
    A形
    B・K形
    A形
    B・K形
    A形
    B・K形
    A形
    B・K形
    A形
    B・K形
    A形
    B・K形
    P穴
    N・C穴
    V・F穴
    Y・WB穴
    P穴
    N・C・V・F穴
    Y・WB穴
    14
    620
    650
    640
    670
    680
    710
    890
    930
    1,000
    1,070
    790
    830
    1,000
    1,060
    900
    940
    930
    970
    1,030
    1,130
    1,240
    1,550
    1,450
    1,550
    300
    −
    −
    −
    610
    −
    −
    15
    610
    650
    630
    670
    660
    710
    870
    910
    980
    1,050
    780
    820
    980
    1,030
    920
    940
    950
    970
    1,030
    1,090
    1,240
    1,480
    1,470
    1,580
    320
    630
    16
    640
    680
    660
    700
    700
    750
    910
    970
    1,030
    1,100
    820
    860
    1,020
    1,080
    930
    990
    960
    1,020
    1,050
    1,110
    1,320
    1,400
    1,490
    1,600
    320
    630
    1,180
    630
    750
    1,340
    17
    640
    680
    660
    700
    700
    750
    910
    970
    1,030
    1,100
    820
    860
    1,020
    1,080
    930
    990
    960
    1,020
    1,050
    1,190
    1,320
    1,450
    1,490
    1,600
    330
    640
    1,190
    660
    750
    1,340
    18
    670
    720
    690
    750
    740
    790
    970
    1,020
    1,080
    1,170
    850
    900
    1,080
    1,130
    970
    1,040
    1,000
    1,090
    1,130
    1,220
    1,430
    1,540
    1,570
    1,700
    330
    640
    1,190
    660
    750
    1,340
    19
    670
    720
    690
    750
    740
    790
    970
    1,020
    1,080
    1,170
    850
    900
    1,080
    1,130
    970
    1,040
    1,000
    1,090
    1,130
    1,220
    1,430
    1,540
    1,570
    1,700
    330
    640
    1,190
    660
    750
    1,340
    20
    740
    770
    760
    790
    800
    830
    1,030
    1,060
    1,170
    1,220
    910
    950
    1,140
    1,190
    1,070
    1,120
    1,100
    1,150
    1,190
    1,230
    1,490
    1,540
    1,700
    1,770
    340
    680
    1,240
    670
    810
    1,430
    21
    760
    780
    780
    800
    820
    850
    1,030
    1,060
    1,170
    1,220
    930
    970
    1,140
    1,190
    1,100
    1,130
    1,130
    1,160
    1,210
    1,250
    1,520
    1,600
    1,700
    1,770
    340
    680
    1,240
    670
    810
    1,430
    22
    770
    800
    790
    820
    840
    870
    1,080
    1,110
    1,210
    1,270
    960
    990
    1,200
    1,230
    1,120
    1,160
    1,150
    1,190
    1,240
    1,280
    1,540
    1,600
    1,750
    1,840
    340
    700
    1,270
    680
    830
    1,460
    23
    800
    830
    820
    850
    870
    900
    1,080
    1,110
    1,210
    1,270
    980
    1,010
    1,200
    1,230
    1,160
    1,200
    1,190
    1,230
    1,260
    1,290
    1,560
    1,660
    1,750
    1,840
    340
    700
    1,270
    680
    830
    1,460
    24
    820
    850
    840
    870
    890
    920
    1,120
    1,170
    1,260
    1,330
    1,010
    1,040
    1,240
    1,280
    1,190
    1,230
    1,220
    1,260
    1,310
    1,350
    1,610
    1,660
    1,830
    1,930
    340
    700
    1,270
    680
    830
    1,460
    25
    830
    850
    850
    880
    910
    930
    1,120
    1,170
    1,260
    1,330
    1,020
    1,060
    1,240
    1,280
    1,200
    1,230
    1,230
    1,280
    1,330
    1,380
    1,610
    1,660
    1,830
    1,930
    360
    720
    1,290
    710
    870
    1,490
    26
    850
    870
    870
    900
    920
    960
    1,160
    1,200
    1,300
    1,380
    1,040
    1,070
    1,270
    1,310
    1,230
    1,260
    1,260
    1,310
    1,370
    1,410
    1,660
    1,750
    1,890
    2,000
    360
    760
    1,330
    710
    870
    1,490
    27
    850
    870
    870
    900
    920
    960
    1,160
    1,200
    1,300
    1,380
    1,040
    1,070
    1,270
    1,310
    1,230
    1,260
    1,260
    1,310
    1,370
    1,410
    1,660
    1,760
    1,890
    2,000
    370
    770
    1,370
    710
    870
    1,490
    28
    850
    890
    880
    920
    950
    980
    1,160
    1,200
    1,300
    1,380
    1,050
    1,090
    1,270
    1,310
    1,230
    1,290
    1,280
    1,330
    1,410
    1,430
    1,690
    1,760
    1,890
    2,000
    400
    780
    1,370
    710
    870
    1,490
    29
    880
    910
    910
    950
    980
    1,000
    1,210
    1,250
    1,350
    1,430
    1,090
    1,120
    1,320
    1,370
    1,280
    1,320
    1,320
    1,380
    1,430
    1,470
    1,710
    1,760
    1,960
    2,070
    400
    780
    1,370
    740
    920
    1,590
    30
    880
    910
    910
    950
    980
    1,000
    1,210
    1,250
    1,350
    1,430
    1,090
    1,120
    1,320
    1,370
    1,280
    1,320
    1,320
    1,380
    1,430
    1,470
    1,710
    1,760
    1,960
    2,070
    400
    540
    780
    1,370
    740
    920
    1,590
    31
    890
    930
    920
    970
    990
    1,020
    1,210
    1,250
    1,350
    1,430
    1,100
    1,130
    1,320
    1,370
    1,290
    1,350
    1,330
    1,410
    1,430
    1,470
    1,710
    1,760
    1,960
    2,070
    420
    560
    810
    1,410
    760
    960
    1,630
    32
    890
    930
    920
    970
    990
    1,020
    1,210
    1,250
    1,350
    1,430
    1,100
    1,130
    1,320
    1,370
    1,290
    1,350
    1,330
    1,410
    1,430
    1,470
    1,710
    1,760
    1,960
    2,070
    420
    560
    810
    1,410
    760
    960
    1,630
    33
    890
    930
    920
    970
    990
    1,020
    1,210
    1,250
    1,350
    1,430
    1,100
    1,130
    1,320
    1,370
    1,290
    1,350
    1,330
    1,410
    1,430
    1,470
    1,770
    1,980
    1,960
    2,070
    420
    560
    810
    1,410
    780
    960
    1,630
    34
    890
    930
    920
    970
    990
    1,020
    1,210
    1,250
    1,350
    1,430
    1,100
    1,130
    1,320
    1,370
    1,290
    1,350
    1,330
    1,410
    1,430
    1,470
    1,770
    1,980
    1,960
    2,070
    420
    560
    810
    1,410
    780
    960
    1,630
    35
    950
    980
    980
    1,010
    1,040
    1,070
    1,300
    1,330
    1,460
    1,530
    1,160
    1,190
    1,410
    1,460
    1,380
    1,420
    1,420
    1,460
    1,540
    1,740
    1,890
    2,000
    2,120
    2,220
    420
    600
    860
    1,450
    780
    1,040
    1,720
    36
    950
    980
    980
    1,010
    1,040
    1,070
    1,300
    1,330
    1,460
    1,530
    1,160
    1,190
    1,410
    1,460
    1,380
    1,420
    1,420
    1,460
    1,540
    1,740
    1,890
    2,000
    2,120
    2,220
    420
    600
    860
    1,450
    780
    1,040
    1,720
    37
    950
    980
    980
    1,010
    1,040
    1,070
    1,300
    1,330
    1,460
    1,530
    1,160
    1,190
    1,410
    1,460
    1,380
    1,420
    1,420
    1,460
    1,540
    1,740
    1,890
    2,000
    2,120
    2,220
    420
    600
    860
    1,450
    800
    1,040
    1,720
    38
    950
    980
    980
    1,010
    1,040
    1,070
    1,300
    1,330
    1,460
    1,530
    1,160
    1,190
    1,410
    1,460
    1,380
    1,420
    1,420
    1,460
    1,540
    1,740
    1,890
    2,000
    2,120
    2,220
    420
    600
    860
    1,450
    800
    1,040
    1,720
    39
    1,080
    1,110
    1,110
    1,140
    1,180
    1,210
    1,380
    1,410
    1,540
    1,620
    1,290
    1,330
    1,480
    1,530
    1,570
    1,610
    1,610
    1,650
    1,690
    1,740
    1,930
    2,000
    2,230
    2,350
    470
    600
    860
    1,480
    860
    1,040
    1,720
    40
    1,080
    1,110
    1,110
    1,140
    1,180
    1,210
    1,380
    1,410
    1,540
    1,620
    1,290
    1,330
    1,480
    1,530
    1,570
    1,610
    1,610
    1,650
    1,690
    1,740
    1,930
    2,000
    2,230
    2,350
    470
    600
    860
    1,480
    860
    1,040
    1,720
    41
    1,080
    1,110
    1,110
    1,140
    1,180
    1,210
    1,470
    1,510
    1,650
    1,730
    1,290
    1,330
    1,590
    1,630
    1,570
    1,610
    1,610
    1,650
    1,740
    1,790
    2,080
    2,230
    2,390
    2,510
    470
    700
    1,020
    1,480
    880
    1,120
    1,720
    42
    1,080
    1,110
    1,110
    1,140
    1,180
    1,210
    1,470
    1,510
    1,650
    1,730
    1,290
    1,330
    1,590
    1,630
    1,570
    1,610
    1,610
    1,650
    1,740
    1,790
    2,080
    2,230
    2,390
    2,510
    470
    700
    1,020
    1,480
    880
    1,120
    1,720
    43
    1,140
    1,180
    1,180
    1,210
    1,250
    1,280
    1,550
    1,600
    1,740
    1,830
    1,370
    1,400
    1,670
    1,710
    1,650
    1,710
    1,710
    1,750
    1,830
    1,860
    2,150
    2,310
    2,520
    2,650
    500
    630
    910
    1,600
    930
    1,120
    1,840
    44
    1,140
    1,180
    1,180
    1,210
    1,250
    1,280
    1,550
    1,600
    1,740
    1,830
    1,370
    1,400
    1,670
    1,710
    1,650
    1,710
    1,710
    1,750
    1,830
    1,860
    2,150
    2,310
    2,520
    2,650
    500
    630
    910
    1,600
    930
    1,120
    1,840
    45
    1,140
    1,180
    1,180
    1,210
    1,250
    1,280
    1,550
    1,600
    1,740
    1,830
    1,370
    1,400
    1,670
    1,710
    1,650
    1,710
    1,710
    1,750
    1,830
    1,850
    2,180
    2,310
    2,520
    2,650
    500
    900
    1,290
    1,600
    930
    1,300
    1,840
    46
    1,140
    1,180
    1,180
    1,210
    1,250
    1,280
    1,550
    1,600
    1,740
    1,830
    1,370
    1,400
    1,670
    1,710
    1,650
    1,710
    1,710
    1,750
    1,830
    1,850
    2,180
    2,310
    2,520
    2,650
    500
    900
    1,290
    1,600
    930
    1,300
    1,840
    47
    1,190
    1,230
    1,230
    1,270
    1,300
    1,340
    1,610
    1,660
    1,810
    1,900
    1,420
    1,470
    1,720
    1,770
    1,730
    1,780
    1,780
    1,840
    1,850
    1,920
    2,240
    2,310
    2,620
    2,760
    550
    840
    1,210
    1,730
    1,030
    1,300
    1,900
    48
    1,190
    1,230
    1,230
    1,270
    1,300
    1,340
    1,610
    1,660
    1,810
    1,900
    1,420
    1,470
    1,720
    1,770
    1,730
    1,780
    1,780
    1,840
    1,850
    1,920
    2,240
    2,310
    2,620
    2,760
    550
    840
    1,210
    1,730
    1,030
    1,300
    1,900
    49
    1,190
    1,230
    1,230
    1,270
    1,300
    1,340
    1,610
    1,660
    1,810
    1,900
    1,420
    1,470
    1,720
    1,770
    1,730
    1,780
    1,780
    1,840
    1,850
    1,910
    2,240
    2,310
    2,620
    2,760
    550
    840
    1,210
    1,730
    1,000
    1,450
    2,220
    50
    1,190
    1,230
    1,230
    1,270
    1,300
    1,340
    1,610
    1,660
    1,810
    1,900
    1,420
    1,470
    1,720
    1,770
    1,730
    1,780
    1,780
    1,840
    1,850
    1,910
    2,240
    2,310
    2,620
    2,760
    550
    840
    1,210
    1,730
    1,000
    1,450
    2,220
    51
    1,210
    1,250
    1,250
    1,290
    1,320
    1,370
    1,750
    1,820
    1,970
    2,080
    1,440
    1,490
    1,870
    1,920
    1,750
    1,810
    1,810
    1,870
    1,880
    1,940
    2,430
    2,510
    2,860
    3,020
    590
    870
    1,250
    1,830
    1,070
    1,500
    2,290
    52
    1,210
    1,250
    1,250
    1,290
    1,320
    1,370
    1,750
    1,820
    1,970
    2,080
    1,440
    1,490
    1,870
    1,920
    1,750
    1,810
    1,810
    1,870
    1,880
    1,940
    2,430
    2,510
    2,860
    3,020
    590
    870
    1,250
    1,830
    1,070
    1,500
    2,290
    53
    1,210
    1,250
    1,250
    1,290
    1,320
    1,370
    1,750
    1,820
    1,970
    2,080
    1,440
    1,490
    1,870
    1,920
    1,750
    1,810
    1,810
    1,870
    1,880
    1,940
    2,430
    2,510
    2,860
    3,020
    590
    870
    1,250
    1,830
    1,070
    1,500
    2,290
    54
    1,230
    1,270
    1,270
    1,310
    1,340
    1,390
    1,900
    1,970
    2,140
    2,260
    1,460
    1,510
    2,020
    2,070
    1,780
    1,840
    1,840
    1,900
    1,910
    1,970
    2,610
    2,710
    3,100
    3,280
    630
    900
    1,290
    1,920
    1,140
    1,550
    2,360
    55
    1,230
    1,270
    1,270
    1,310
    1,340
    1,390
    1,900
    1,970
    2,140
    2,260
    1,460
    1,510
    2,020
    2,070
    1,780
    1,840
    1,840
    1,900
    1,910
    1,970
    2,610
    2,710
    3,100
    3,280
    630
    900
    1,290
    1,920
    1,140
    1,550
    2,360
    56
    1,230
    1,270
    1,270
    1,310
    1,340
    1,390
    1,900
    1,970
    2,140
    2,260
    1,460
    1,510
    2,020
    2,070
    1,780
    1,840
    1,840
    1,900
    1,910
    1,970
    2,610
    2,710
    3,100
    3,280
    630
    900
    1,290
    1,920
    1,140
    1,550
    2,360
    57
    1,250
    1,290
    1,290
    1,330
    1,380
    1,410
    2,060
    2,120
    2,310
    2,440
    1,480
    1,530
    2,170
    2,230
    1,810
    1,870
    1,870
    1,930
    1,930
    2,000
    2,800
    2,900
    3,350
    3,540
    670
    930
    1,340
    2,020
    1,220
    1,620
    2,440
    58
    1,250
    1,290
    1,290
    1,330
    1,380
    1,410
    2,060
    2,120
    2,310
    2,440
    1,480
    1,530
    2,170
    2,230
    1,810
    1,870
    1,870
    1,930
    1,930
    2,000
    2,800
    2,900
    3,350
    3,540
    670
    930
    1,340
    2,020
    1,220
    1,620
    2,440
    59
    1,250
    1,290
    1,290
    1,330
    1,380
    1,410
    2,060
    2,120
    2,310
    2,440
    1,480
    1,530
    2,170
    2,230
    1,810
    1,870
    1,870
    1,930
    1,930
    2,000
    2,800
    2,900
    3,350
    3,540
    670
    930
    1,340
    2,020
    1,220
    1,620
    2,440
    60
    1,250
    1,290
    1,290
    1,330
    1,380
    1,410
    2,060
    2,120
    2,310
    2,440
    1,480
    1,530
    2,170
    2,230
    1,810
    1,870
    1,870
    1,930
    1,930
    2,000
    2,800
    2,900
    3,350
    3,540
    670
    930
    1,340
    2,020
    1,220
    1,620
    2,440
    72
    1,370
    1,420
    1,410
    1,460
    1,500
    1,540
    2,470
    2,530
    2,770
    2,910
    1,610
    1,660
    2,580
    2,650
    1,990
    2,060
    2,040
    2,120
    2,180
    2,270
    3,340
    3,580
    4,020
    4,220
    750
    1,000
    1,440
    2,270
    1,320
    1,720
    2,440
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口大口
    数　量1～910～1415～1920～2930～5051～200
    値引率基準単価20%25%30%45%50%
    出荷日通常+9日お見積り
    [ ! ]表示数量超えはWOSにてご確認下さい。
    [ ! ]BTP・KTP・MTPBは係数（×1.1）、NTP・MTPPは係数（×1.2）を表中の価格に掛けた金額が本体価格となります。
    （1円単位切り捨て） （例）NTP25MXL025−Bの本体価格は　930×1.2＝1,116>1,110円
    [ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
    [ ! ]H穴仕様の軸穴加工価格は無料です。[ ! ]標準対応大口以上はストーク対応なし。

    納期

    ●ATP・MTP・MTPB・MTPP・STP
     2 日目出荷
        ご注文締切
    急 ストーク A早割 翌日出荷300円/1明細行PM 3:00迄>>こちら

    ストークA

    		翌日出荷800円/1本PM 6:00迄
    [ ! ]ストークA早割は１明細行当たり一律300円
    [ ! ]ストークAは3本以上で１明細行当たり一律2,160円
    ●BTP・KTP・NTP
     5 日目出荷
    大　口
    出荷日    		+9日目出荷数量
    30～50
    [ ! ]ストーク対応なし

    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

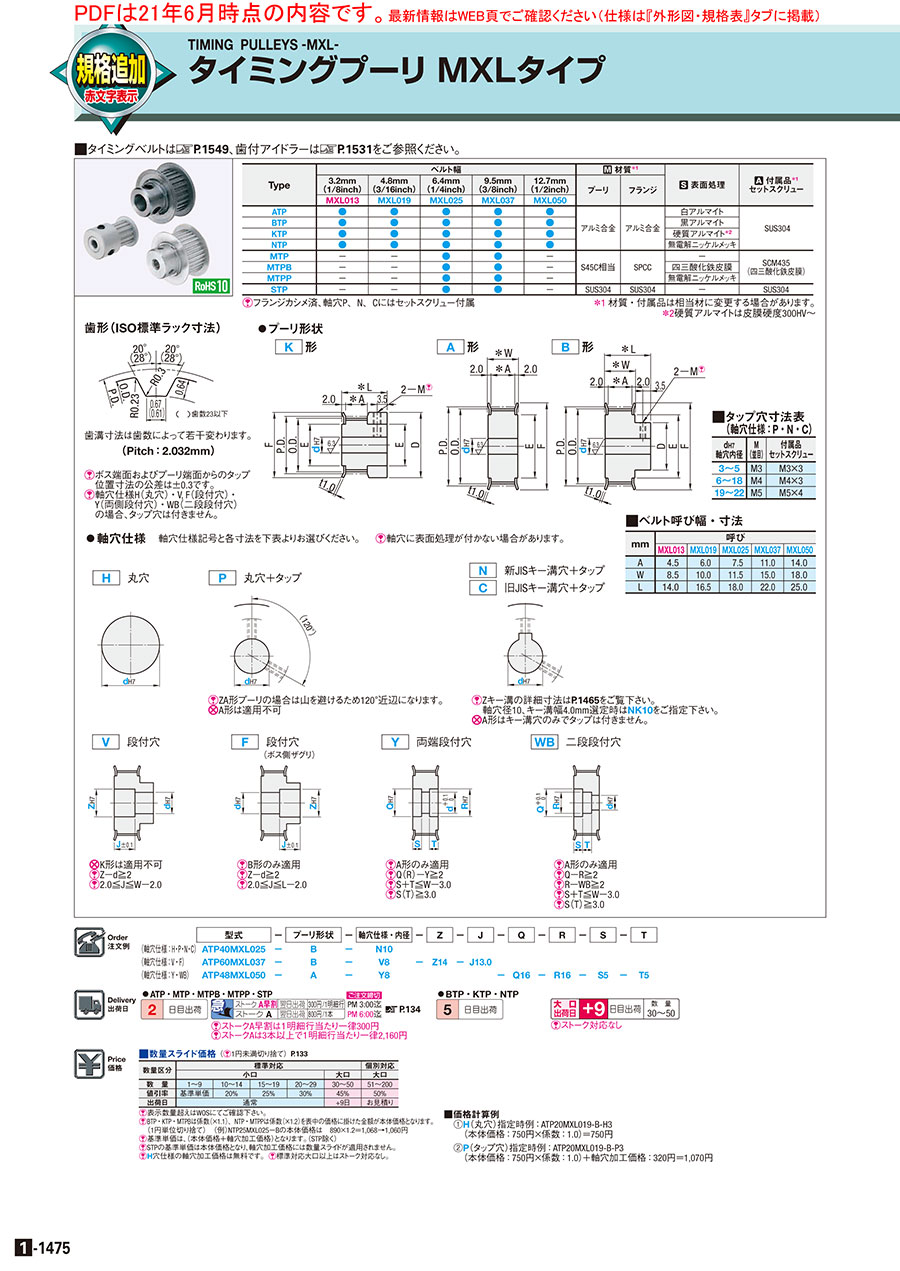

    1-1475

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    タイミングプーリ MXLタイプのレビュー
    4.7平均満足度：4.720件のレビュー
    タイミングベルトの駆動
    5
    満足度：5.02019/08/08
    ベルトは試していませんが、取付がバネなので大変楽です。　トルクがあがった時に滑るのではないかという不安はあります。
    1人が参考にしています。
    搬送用機械に使用
    5
    満足度：5.02023/06/30
    搬送用機械に使用しました。作りも丈夫で、見た目も綺麗で良いと思います。また、価格面でも満足です。
    0人が参考にしています。
    エンコーダ接続
    5
    満足度：5.02022/11/22
    エンコーダーと回転軸の接続に使用、ベルト駆動で問題なく種類も多くオプションもあるのがありがたいです。
    0人が参考にしています。
    回転伝動
    5
    満足度：5.02022/01/19
    プーリーが小型で組み込みやすく歯数の種類も多いしベルトの長さも種類豊富なので回転伝動とともに回転比を付けられるので構造が...もっと読む
    0人が参考にしています。
    駆動モータ側のプーリーとして
    5
    満足度：5.02021/12/30
    アメリカ製装置の修理用に購入しました。 インチ系ピッチのプーリー、ベルトが豊富に揃っているのはたいへん助かります。
    0人が参考にしています。
    20件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    タイミングプーリ MXLタイプ
    【クリーン洗浄品】タイミングプーリ　ＭＸＬタイプ
    タイミングプーリ Lタイプ
    タイミングプーリ　Ｈタイプ
    タイミングプーリ T5タイプ
    タイミングプーリ AT5タイプ
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格------
    通常出荷日2日目〜5日目〜3日目〜3日目〜在庫品1日目〜3日目〜
    特性・用途該当なし-該当なし該当なし該当なし該当なし
    種類タイミングプーリタイミングプーリタイミングプーリタイミングプーリタイミングプーリタイミングプーリ
    バックラッシレスタイプ非該当非該当非該当非該当非該当非該当
    ベルト種類MXLMXLLHT5AT5
    タイミングプーリ/アイドラープーリプーリプーリプーリプーリプーリ

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    この商品に関連するミスミ ユニット事例その他の事例を探す

    タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
