カートリッジヒータ L型ローレットフランジタイプ（均熱、断線防止）Φ8～Φ16
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

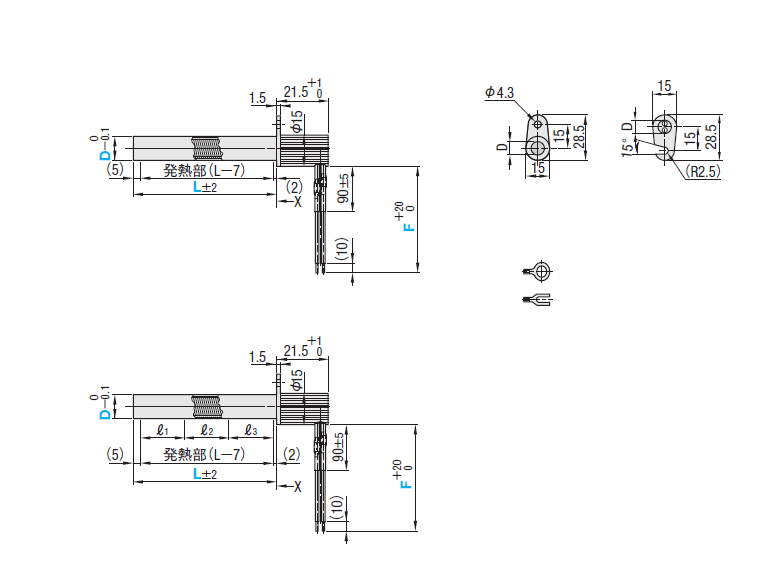

外形図
MCZLRA（フランジA形状 断線防止・内部結線型）
MCZLRB（フランジB形状 断線防止・内部結線型） ■L型ローレットフランジ均熱タイプ
MCZLRCA（フランジA形状 断線防止・内部結線型）
MCZLRCB（フランジB形状 断線防止・内部結線型）（フランジ）端子選択N（圧着端子無し）M（丸型圧着端子付）Y（Y型圧着端子付）（A形状）（B形状）
[ ! ]最高使用温度はシース部の温度です。リード線の耐熱温度に注意し、リード線は必ず取付穴から出すようにしてください。
| 材質[ M ] | ||||
| 本体 | ローレット | リード線 | 端子 | フランジ |
| SUS304 | SUS304 | 下表参照 | 銅＋すずメッキ | SUS材 |
| ℓ1 | ℓ2 | ℓ3 | ||
| 長さ比率 | 1 | 1 | 1 | |
| 巻数比＊ | A | 1.1 | 1 | 1.1 |
| B | 1.3 | 1 | 1.3 | |
| 記号 | リード線種類 | 耐熱温度 | 特長 |
| B | すずメッキ軟銅ガラス編組線 | 180℃ | 一般用 |
| G | シリコンゴム＋すずメッキ軟銅線 | 180℃ | 耐薬品、耐水用 |
| T | ふっ素樹脂＋ニッケルメッキ軟銅線 | 260℃ | 耐薬品、耐水、耐候用 |
| M | マイカポリイミド巻シリカ＋ニッケル覆銅線 | 400℃ | 高耐熱用 |
| 記号 | 端子種類 | ねじ呼び |
| N | 圧着端子無し | − |
| M | 裸圧着端子 −丸型− | M4 |
| Y | 裸圧着端子 −Y型− | M4 |
[ ! ]発熱部の長さが3の倍数にならない場合、長さの比率は調整の上、1：1：1に近似させて製作します。
規格表
| 型式 | − | L | − | V | − | W | − | Fリード線 | − | 端子 | ||
| リード線種類 | 長さ | |||||||||||
| MCHL12 | − | 300 | − | V100 | − | W350 | − | M | 1000 | − | Y | |
こちら| 型式 | L 指定1mm単位 | V(電圧) 選択 | W(電力) 指定10W単位 | F(リード線) | 端子 選択 | 電力密度(W/cm2) | ||
| Type | D | リード線種類 | リード線長さ | |||||
| MCZLRA MCZLRB | 8 | 35〜400 | 100 | 30〜600 | B G T M | 100〜1000 （指定10mm単位） | N M Y | 2≦W/cm2≦15 [ ! ]W/cm2＝W/｛D x π x (L－7)/100｝ (全長ではなく、発熱部(L－7)の電力密度で計算してください。) |
| 200 | 80〜1200 | |||||||
| 10 | 40〜700 | 100 | 30〜600 | |||||
| 200 | 50〜1200 | |||||||
| 12 | 100 | 50〜800 | ||||||
| 200 | 50〜1600 | |||||||
| 14 | 100 | 50〜800 | ||||||
| 200 | 50〜1600 | |||||||
| 16 | 50〜600 | 100 | 50〜800 | |||||
| 200 | 100〜1600 | |||||||
| 型式 | L 指定1mm単位 | V(電圧) 選択 | W(電力) 指定10W単位 | F(リード線) | 端子 選択 | 電力密度(W/cm2) | |||
| Type | 巻線比 | D | リード線種類 | リード線長さ | |||||
| MCZLRCA MCZLRCB | A (1.1:1:1.1) B (1.3:1:1.3) | 8 | 150〜300 | 100 | 70〜600 | B G T M | 100〜1000 （指定10mm単位） | N M Y | 2≦W/cm2≦15 [ ! ]W/cm2＝W/｛D x π x (L－7)/100｝ (全長ではなく、発熱部(L－7)の電力密度で計算してください) |
| 200 | 70〜1000 | ||||||||
| 10 | 100 | 90〜600 | |||||||
| 200 | 90〜1000 | ||||||||
| 12 | 100 | 110〜600 | |||||||
| 200 | 110〜1200 | ||||||||
| 14 | 100 | 130〜800 | |||||||
| 200 | 130〜1600 | ||||||||
| 16 | 100 | 150〜800 | |||||||
| 200 | 150〜1600 | ||||||||
商品概要
■均熱タイプの特長
・ 一本のカートリッジヒータ内でニクロム線の巻数比を変えたヒータです。
・ 従来のカートリッジヒータより、被加熱物の温度ムラが小さくなります。
従来のカートリッジヒータとの比較
| 従来のカートリッジヒータ | カートリッジヒータ均熱タイプ(MCHC) | |
| ヒータ各部の ニクロム線の巻き方 | 均一 | 中央部(ℓ2)の巻数が少ない |
| ヒータ各部の 容量 | 均一 | 中央部(ℓ2)の容量が低い |
| 被加熱物の 温度分布傾向 | ヒータ中央付近にあたる部分が相対的に 高温になる(温度ムラ)場合あり＊ | 従来のヒータより、バランスのよい温度 分布となる(均熱効果) |
・ 従来より高い均熱効果が必要な場合に有効なヒータです。
（例）溶着シール用熱板、刻印加熱、ローラ加熱、ゴム溶着機械の熱板等
■選定のポイント
・ 金属ブロックの加熱に必要なヒータの総ワット数をもとめます。 >>こちら参照
・ ニクロム線の分布比率をAタイプ、Bタイプから選択します。
⇒ Aタイプ：被加熱物の若干の温度ムラを改善したい場合
⇒ Bタイプ：被加熱物の両端の温度が明らかに低い場合
いずれのタイプを用いても温度ムラが解消できない場合もあります。
■使用上の注意[ ! ]ヒータを大気中で空焼きしないでください。ヒータの発熱部全体または発熱部の一部が被加熱物
から出た状態で使用しますと、異常発熱により断線・発火する恐れがあります。
[ ! ]本製品は、従来のカートリッジヒータと比較して、均熱効果が向上しますが、被加熱物の完全な均
熱を保証するものではありません。使用条件によっては、均熱効果がほとんど見られない場合もご
ざいます。
[ ! ]使用条件のわずかな違い（被加熱物の形状、大きさ、空気の流れ等）によっても均熱効果には差
がでるため、同一の型式の商品であっても、均熱効果の復元性は保証できません。
[ ! ]リード線出口付近は、130℃以下でご使用ください。

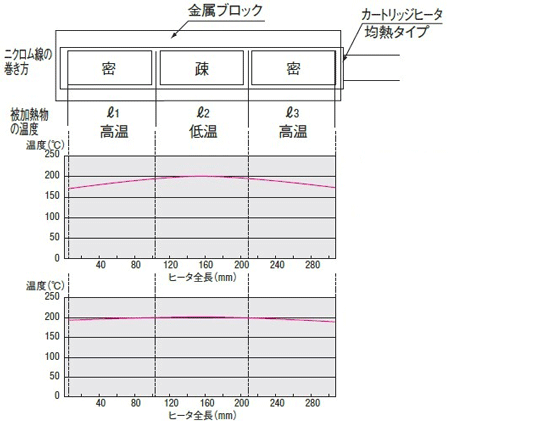

●発熱部を三分割して、ニクロム線の巻き方を変えています。
●従来のカートリッジヒータに比べ、l2の温度が低くなるため温度
分布のバランスがよくなります。
従来のカートリッジヒータ（例）MCHXA12－300－V100
－W600－B100－N
（電力密度5.5W/cm2） 均熱タイプのカートリッジヒータ（例）
MCHCA12－300－V100
－W600－B100－N
（電力密度5.5W/cm2） 被加熱物：SUS303（30×30×300）
温度測定位置：l1、l2、l3各面中央部
.gif){kind=icon}
規格表に戻る選定サポート情報
被加熱物の質量、比熱、上昇温度、及び設定温度までの加熱時間から以下の計算式によって算出します。
ヒータに必要な熱量(kW)＝ 非加熱物の質量(kg)×非加熱物の比熱8kcal/kg℃）×上昇温度(℃) 860×加熱時間(h)×効率(η)
効率（η）は、保温、断熱、ヒータの配置等によって異なるため、正確に算出することは難しいですが、一般的には0.2～0.5位が適当です。
| 材質 | 比重（g/cm3） | 比熱（kcal/kg℃） |
| アルミニウム（A7075P系） | 2.8 | 0.23 |
| 鋼 | 7.85 | 0.113 |
| ステンレス | 7.82 | 0.11 |
| 黄銅 | 8.7 | 0.1 |
例） 200×100×50（mm）の質量が約8kgのステンレス材を使用したヒータブロックを、 180℃にする場合。
（ヒータブロックが20℃で、設定温度までの加熱時間を30分とする。）
＝1100(W)
※効率を0.3とした。

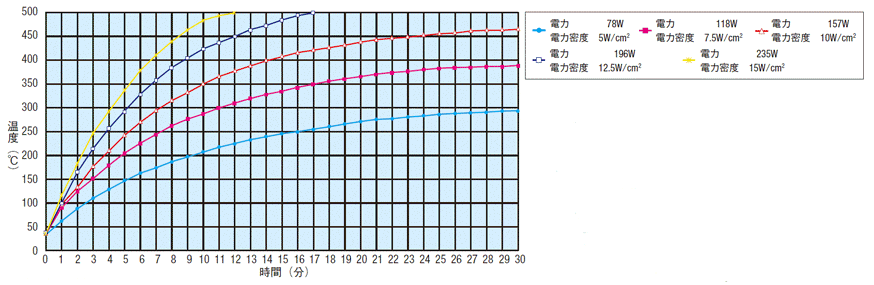

※下記電力(電力密度)別昇温時間実測データ参照
※使用ヒータ：径φ10、長さ65mm（発熱部50mm）
※被加熱物 ：アルミニウム（60×50×20）
※温度はアルミニウムの中央表面温度
さらに②ヒータの本数と熱量(W)、カートリッジヒータの選定など詳しい情報は>>こちら 「カートリッジヒータ 概要」を参照ください。
取り付け/固定方法
- ヒーター外径と被加熱金属の取り付け穴のクリアランス（すき間）はできるだけ小さくしてください。
ヒーターの実測値に基づいて取り付け穴を加工する場合、片側のクリアランスは0.05mm以下とすることを推奨します。 - すべてのヒーターにおいて、取り付け穴はリーマ仕上げを推奨します。
- 取り付け穴の推奨公差は、ヒーター外径Dに対してH7公差としてください。
- ヒーターと被加熱物との密着度は、ヒーターの寿命に大きく影響します。
また、クリアランスが大きいと昇温時間が長くなり、温度制御の応答性（レスポンス）が低下する原因となります。
※リード線の外径は、電圧・電力量により異なりますが、おおよそφ2～φ4の範囲になります。
・カートリッジヒータが取付穴から抜けないようにする際は、下記のように固定してください。
①ビスでシースを固定する（シース非発熱部の中心に設置することを推奨）
②アングル等にリード線を固定する
使用上の注意
■定格電圧（V）以外での使用
定格電圧でのご使用を推奨致します。
定格電圧以上で使用した場合、異常加熱により出火、故障、破損等が起こるため絶対に避けてください。
定格電圧以下で使用した場合、出力が低下し性能の確保ができない為、非推奨となります。
■カードリッジヒータの寿命
カートリッジヒータの寿命は基本的に2つの原因があります。
| 原因 | ①ニクロム線またはリード線が断線 | ②シース（保護管）がダメージを受け、穴・亀裂・浸水が発生 | ||||||
|---|---|---|---|---|---|---|---|---|
| 例 | ・リード線への繰り返しの曲げなどによる外力の影響。 | ・化学的・物理的に穴が開き、異常加熱で断線。 | ||||||
| ・定格電流値以上の電流を加えた場合。 | ・シース内部に水や結露などの電流を通す液体が浸入し漏電・感電が発生。 | |||||||
| ・使用温度上限で使用し、内部ニクロム線が細くなった場合。 | ||||||||
※ヒータ部分が断線した場合、修復はできません。 危険ですので再利用を試みるのはお避け下さい。
※またカートリッジヒータにとっての悪条件を避けられない場合は、お客様の環境での故障頻度を記録し、交換手順に追記いただき交換運用をせざるを得ないことがあります。
■リード線を曲げる場合
・極端に曲げての使用（折り曲げる等）でなければ可能です。
リード線やターミナルピンを何度も屈曲させると折れる可能性があります。
リード線を根本で曲げる場合は下記商品をご選定ください。
| 耐屈曲タイプ | L型タイプ |
|---|---|
|
|
■リード線を延長/短縮する場合
下記の通り対応可能です。
・延長する場合
リード線の延長は一般的なリード線で問題ありませんが、延長する電線は「同じ種類／同じ長さ」として下さい。
また、高温にさらされる環境では耐熱電線を推奨致します。
・短縮する場合
短縮する場合はお客様任意の位置でカット可能です。
スリーブ内に導線が格納されており、被膜を剥いで端子を取り付けご使用ください。
■その他注意点
- ヒーターを大気中で空焼きしないでください。
発熱部全体、またはその一部が被加熱物から露出した状態で使用すると、異常発熱による断線や発火の恐れがあります。 - カラー付近は180℃以下でご使用ください。
- リード線出口付近は130℃以下にしてください。
- 被加熱部の穴加工時に使用するマシン油、グリスは除去してください。炭化して異常発熱の原因となります。
- ON-OFFサイクルが異常に短いとヒータの寿命に悪影響を与えます。PID制御によるコントローラの使用をお薦めします。
- ヒータを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒータには、すぐに触れないでください。
- 真空中ではご使用いただけません。
関連部品
| 商品名 | 熱伝導用グリス | 焼付防止剤 | ホットプレート タップ付 | カートリッジヒータ取付ボルト |
|---|---|---|---|---|
| 画像 |
|
|
|
|
| 特徴 | 金属プレートに効率良く熱を伝導 | すき間に充填し、焼付による固着を防止 | ヒータ挿入用の穴とセンサ穴が開いたプレート | カートリッジヒータの取り付けに最適な専用取付ボルト |
関連リンク
■ヒータの種類と特長については、こちらをご覧ください。
■カートリッジヒータの概要については、こちらをご覧ください。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
【特長】
・省スペース性に優れるL型形状に、取り付け・固定を容易にするためのローレットフランジが付いたタイプです
・リード線の根元は抜けにくく断線しにくい内部結線型を採用しており、耐久性にも配慮されています
・均熱タイプも選択可能です
・最高使用温度は600℃で、本体にはSUS304が使われています
ご注意
- リード線の耐熱温度に注意し、碍子やリード線は必ず取付穴から出すようにしてください。
- 碍子部分はD寸の公差適用外になります。
- 取り付け穴はヒーター外径Dに対してH7公差のリーマ仕上げを推奨します。
- 【規格追加】新たにΦ14・Φ16を追加、長さは35mmから700mmまで選定可能になりました。（2025年7月時点）
- 当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥ヒータ本体価格 基準単価 | ￥リード線追加価格(本体＋) | ￥端子追加価格 （本体＋） | ||||||||||||
| MCZLRA ・ MCZLRB | リード線長さ 100〜1000mm時の定価 | ||||||||||||||
| L35〜49 | L50〜100 | L101〜200 | L201〜300 | L301〜400 | L401〜500 | L501〜600 | L601〜700 | B | G | T | M | N | M | Y | |
| 8 | 12,530 | 12,530 | 13,560 | 14,510 | 15,070 | - | - | - | 380 | 580 | 1,020 | 1,660 | 0 | 380 | 380 |
| 10 | 12,560 | 12,560 | 13,940 | 14,900 | 16,030 | 16,400 | 17,360 | 18,600 | |||||||
| 12 | 12,770 | 12,770 | 14,150 | 15,480 | 16,400 | 16,980 | 17,940 | 19,180 | |||||||
| 14 | 9,960 | 9,960 | 10,930 | 12,210 | 13,200 | 14,180 | 15,160 | 16,140 | |||||||
| 16 | - | 10,180 | 11,160 | 12,440 | 13,420 | 14,410 | 15,390 | - | |||||||
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥ヒータ本体価格 基準単価 | ￥リード線追加価格(本体＋) | ￥端子追加価格 （本体＋） | ||||||
| MCZLRCAA・B MCZLRCBA・B | リード線長さ 100〜1000mm時の定価 | ||||||||
| L150〜200 | L201〜300 | B | G | T | M | N | M | Y | |
| 8 | 16,940 | 17,860 | 380 | 580 | 1,020 | 1,660 | 0 | 380 | 380 |
| 10 | 17,340 | 18,240 | |||||||
| 12 | 17,540 | 18,820 | |||||||
| 14 | 13,600 | 14,820 | |||||||
| 16 | 13,830 | 15,040 | |||||||
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜10 | 11〜15 | 16〜20 | 21～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
[ ! ]数量スライド価格はヒータ本体のみの適用となります。
概要・仕様
仕様・概要
[ ! ]ヒータを大気中で空焼きしないでください。ヒータの発熱部全体または発熱部の一部が被加熱物から出た状態で使用しますと、異常発熱により断線・発火する恐れがあります。
[ ! ]カラー付近は180℃以下でご使用ください。
[ ! ]リード線出口付近は130℃以下にしてください。
