熱風発生ユニット　－循環タイプ－

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		A	A1	A2	B	B1	B2	C	D1	D2	H	H1	H2	T1	T2	T3	T4	ヒータ容量	電圧	周波数	￥基準単価
Type	No																	(Kw)	(V)	(Hz)	1～2台
M A H Y C	1010	206	64	142	450	344	106	73	50	50	268	135	133	30	30	12	41	1.0	100	50/60共用	220,500
	1210	222	78	145	422	329	94	69	50	50	260	132	128	30	30	12	41	1.2	100	50/60共用	234,150
	5020	287	119	168	584	478	106	83	75	75	361	243	118	29	38	16	41	5.0	200	50/60共用	331,800
	10020	302	116	186	665	506	159	99	100	100	380	190	190	27	39	16	41	10.0	200	50/60共用	410,550

[ ! ]表示数量超えはWOSにてご確認ください。

■仕様

		MAHYC1010	MAHYC1210	MAHYC5020	MAHYC10020
電源		単相 100V	単相 100V	三相 200V	三相 200V
消費電流 (A)		11	12.5	15.5	30.7
ヒータ容量 (KW)		1.0	1.2	5.0	10.0
温度調節範囲 (℃)		常温～200	常温～230	常温～250	常温～250

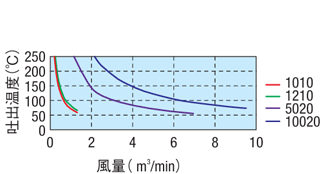

※最大風量 (㎥/min)		1.1/1.2 (50Hz/60Hz)	1.2 (60Hz)	4.0 (60Hz)	7.6 (60Hz)

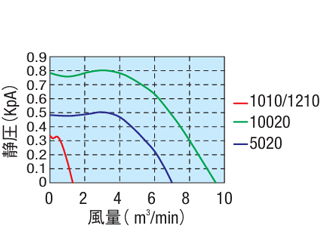

最大静圧 (kPa)		0.2/0.3 (50Hz/60Hz)	0.2k (60Hz)	0.44 (60Hz)	0.8 (60Hz)
制御機構	:温度表示	デジタル表示	デジタル表示	デジタル表示	デジタル表示
	:制御駆動	PID制御/SSR駆動	PID制御/SSR駆動	PID制御/SSR駆動	PID制御/SSR駆動
	:温度センサ	K熱電対	K熱電対	K熱電対	K熱電対
	:安全回路	過昇/インターロック	過昇/インターロック	過昇/インターロック	過昇/インターロック
最大騒音(最大風量時)(dB)		63	70	82	85
風量調整		無	インバータ(30～60Hz)	インバータ(30～60Hz)	インバータ(30～60Hz)
吸込気体温度 (℃)		常温～150	常温～170	常温～170	常温～180
電源コード (3m)		VCTF 3芯×2.0sq	VCTF 3芯×2.0sq	2PNCT 4芯×2.0sq	2PNCT 4芯×5.5sq
プラグ形状		接地型 2P	接地型 2P	接地型 3P	接地型 3P
重量 (kg)		9	12	33	40

※最大風量は出口側に障害なく解放状態の場合の参考値です。
[ ! ]絶対に使用最高温度以上で使用しないでください。故障の原因になります。
[ ! ]運転中に吐出口付近を絶対に触らないでください。高温であるため火傷します。
[ ! ]防水仕様ではありません。絶対に水等液体が掛からないようにしてください。
[ ! ]定格電圧（V）以上での使用はしないでください。
[ ! ]本製品を外部から操作・制御するための外部入力端子はありません。
[ ! ]他の機器と連動動作（電源の入り切り）は行わないでください。
[ ! ]本体を分解・改造しないでください。
[ ! ]取扱説明書(MAHYC1010)は>>こちらをご参照ください。
[ ! ]取扱説明書(MAHYC1210、MAHYC5020、MAHYC10020)は>>こちらをご参照ください。

次のような現象が発生した場合は点検をお願いいたします。
点検・処置をしても改善しない場合、Web問合せフォーム等にお問合せください。

現象		原因・処置
運転しない	→	・本体に通電されているか （POWERランプが点灯しているか）	→	・供給側のブレーカの点検 ・コンセントプラグが外れていないか ・停電していないか
停止しない	→	・STOP後、FANは冷却運転を 　約 6 分間行います	→	・故障ではございません。
風量が少ない	→	・吸引口、吐出口の詰まり ・配管内を風が流れにくい	→	・送風機の吸引口金網にゴミ等の詰まりはないか ・配管の極端な曲げ・絞りは無いか
熱風が出ない	→	・設定温度が低い ・温度以上によりヒーター電源が切れて冷却している	→	・設定温度を上げてください ・冷却後、復帰する場合は故障ではありません
熱風が設定温度まで上がらない	→	・風量が多い	→	・吸入口にダンパー等を設けて、風量を下げてください ・オートチューニングをお試しください
ヒーターが途中で切れる	→	・温度異常によりヒーター電源が切れている	→	・冷却後、復帰する場合は故障ではありません ・吸引口、吐出口をふさいでいないか確認ください
熱風が途中で止まる	→	・送風機の異常 ・送風機に過負荷が掛かり送風停止	→	点検後、改善しない場合は修理のお問合せください。
振動がする	→	・正しく据え付けられているか ・パネルの取付ネジが緩んでいないか	→	・正しく据え付けてください ・確実に締め付けてください
