耐熱ダクトホース

耐熱ダクトホース

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 耐熱ダクトホース
  • 耐熱ダクトホース
  • 耐熱ダクトホース
  • 耐熱ダクトホース
  • 耐熱ダクトホース
  • 耐熱ダクトホース
Type用途材質使用温度範囲
(℃)
本体その他
HOCTD低発塵タイプアルミポリエステルクロス補強芯:亜鉛メッキ−20~130℃
HOTD耐熱タイプ特殊コーティングガラスクロス補強芯:SUS304−20~250℃
HOTDS耐熱タイプアルミガラスクロス補強芯:SPCC(亜鉛メッキ)−20~180℃
HOTDH耐熱タイプSUS304補強芯:SUS30430~450℃
HOTDK耐熱タイプSUS304補強芯:SUS304~600℃
HOTDA耐熱・保温タイプアルミ補強芯:ガラスファイバー−30~200℃

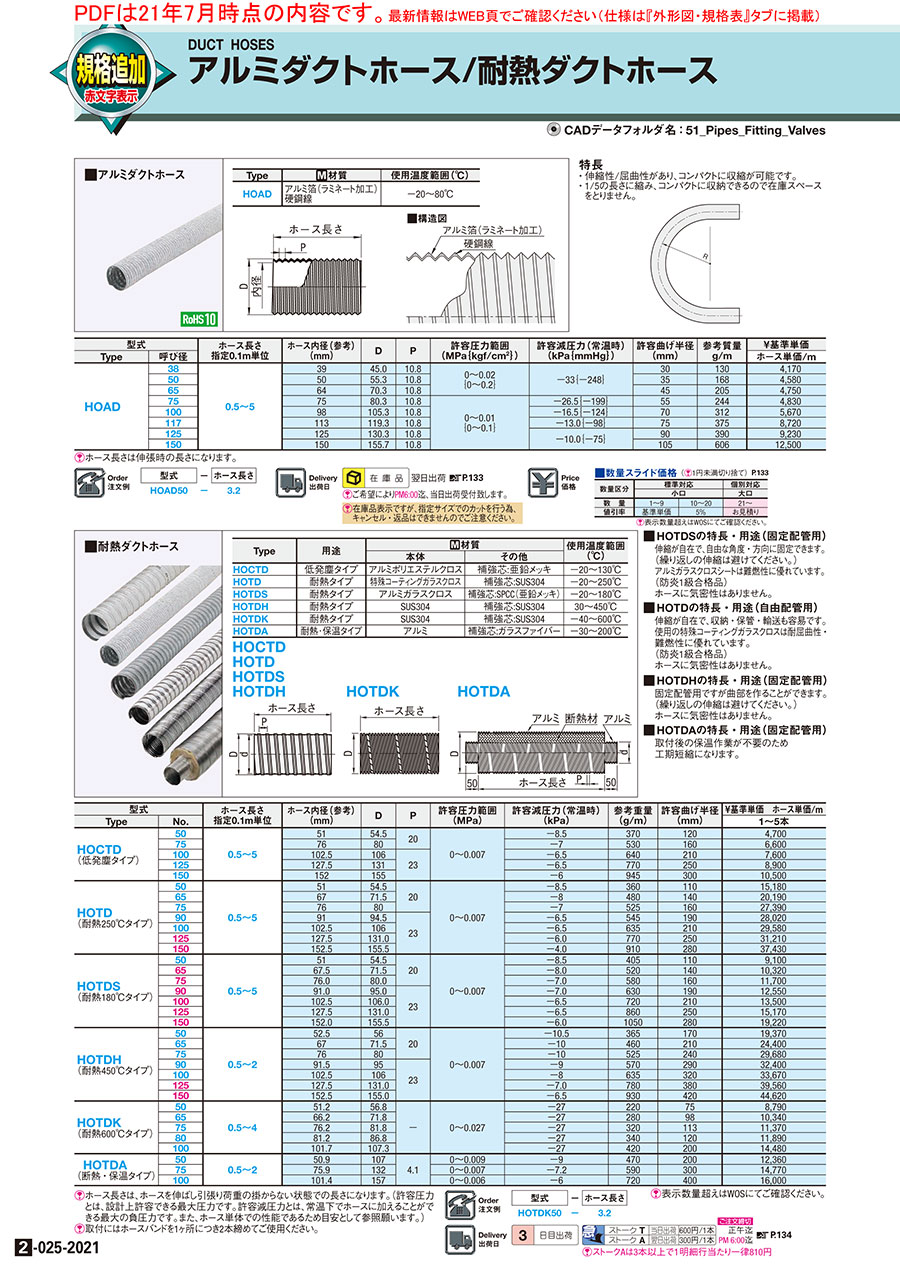

規格表

型式ホース長さ
HOTDK503.2
型式ホ−ス長さ
指定0.1m単位
ホ−ス内径(参考)
(mm)
DP許容圧力範囲
(MPa)
許容減圧力(常温時)
(kPa)
参考重量
(g/m)
許容曲げ半径
(mm)
¥基準単価 ホ−ス単価/m
TypeNo.1〜5本
HOCTD
(低発塵タイプ)
500.5〜55154.5200~0.007−8.53701204,700
75768020−75301606,600
100102.510623−6.56402107,600
125127.513123−6.57702508,900
15015215523−694530010,500
HOTD
(耐熱250℃タイプ)
500.5~55154.5200~0.007−8.536011015,180
656771.520−848014020,190
75768020−752516027,390
909194.523−6.554519028,020
100102.510623−6.563521029,580
HOTDS
(耐熱180℃タイプ)
500.5~55154.5200~0.007−8.54051109,100
HOTDH
(耐熱450℃タイプ)
500.5~252.556200~0.007−10.536517019,370
656771.520−1046021024,400
75768020−1052524029,680
9091.59523−957029032,400
100102.510623−863532033,670
HOTDK
(耐熱600℃タイプ)
500.5~451.256.80~0.027−27220758,790
6566.271.8−272809810,340
7576.281.8−2732011311,370
8081.286.8−2734012011,890
100101.7107.3−2742020014,480
"HOTDA
(断熱層付タイプ)"
500.5~250.91074.10.009−947020012,360
7575.91324.10.007−7.259030014,770
100101.41574.10.006−672040016,000
表示数量超えはWOSにてご確認ください。

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
HOCTD50-[0.5-5/0.1]
HOCTD75-[0.5-5/0.1]
HOCTD100-[0.5-5/0.1]
HOCTD125-[0.5-5/0.1]
HOCTD150-[0.5-5/0.1]
HOTD50-[0.5-5/0.1]
HOTD65-[0.5-5/0.1]
HOTD75-[0.5-5/0.1]
HOTD90-[0.5-5/0.1]
HOTD100-[0.5-5/0.1]
HOTDA50-[0.5-2/0.1]
HOTDA75-[0.5-2/0.1]
HOTDA100-[0.5-2/0.1]
HOTDH50-[0.5-2/0.1]
HOTDH65-[0.5-2/0.1]
HOTDH75-[0.5-2/0.1]
HOTDH90-[0.5-2/0.1]
HOTDH100-[0.5-2/0.1]
HOTDK50-[0.5-4/0.1]
HOTDK65-[0.5-4/0.1]
HOTDK75-[0.5-4/0.1]
HOTDK100-[0.5-4/0.1]
HOTDS50-[0.5-5/0.1]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS材質 特性 内径
(φ)
外径 D
(φ)
使用流体 最高許容圧力(常温以下)
(MPa)
使用温度範囲
(℃)
許容曲げ半径
(mm)
呼び 呼び径 使用温度範囲(℃) ホース長さ
(m)

-

1個 3日目 対応[アルミ] アルミポリエステルクロス低発塵タイプ5154.5空気0.007~130120-50-20~1300.5 ~ 5

-

1個 3日目 対応[アルミ] アルミポリエステルクロス低発塵タイプ7680空気0.007~130160-75-20~1300.5 ~ 5

-

1個 3日目 対応[アルミ] アルミポリエステルクロス低発塵タイプ102.5106空気0.007~130210-100-20~1300.5 ~ 5

-

1個 3日目 対応[アルミ] アルミポリエステルクロス低発塵タイプ127.5131空気0.007~130250-125-20~1300.5 ~ 5

-

1個 3日目 対応[アルミ] アルミポリエステルクロス低発塵タイプ152155空気0.007~130300-150-20~1300.5 ~ 5

-

1個 3日目 対応特殊コーティングガラスクロス難燃性 / 耐熱配管タイプ5154.5空気 / 火花0.00730~25011050--20~2500.5 ~ 5

-

1個 3日目 対応特殊コーティングガラスクロス難燃性 / 耐熱配管タイプ6771.5空気 / 火花0.00730~25014065--20~2500.5 ~ 5

-

1個 3日目 対応特殊コーティングガラスクロス難燃性 / 耐熱配管タイプ7680空気 / 火花0.00730~25016075--20~2500.5 ~ 5

-

1個 3日目 対応特殊コーティングガラスクロス難燃性 / 耐熱配管タイプ9194.5空気 / 火花0.00730~25019090--20~2500.5 ~ 5

-

1個 3日目 対応特殊コーティングガラスクロス難燃性 / 耐熱配管タイプ102.5106空気 / 火花0.00730~250210100--20~2500.5 ~ 5

-

1個 3日目 対応[アルミ] アルミ耐熱配管タイプ50.9107空気0.009-30~20030050--30~2000.5 ~ 2

-

1個 3日目 対応[アルミ] アルミ耐熱配管タイプ75.9132空気0.0072-30~20040075--30~2000.5 ~ 2

-

1個 3日目 対応[アルミ] アルミ耐熱配管タイプ101.4157空気0.006-30~200200100--30~2000.5 ~ 2

-

1個 3日目 対応SUS304耐熱配管タイプ52.556.6各種酸、アルカリなどを含んだ気体 / 空気0.00730~45017050-30~4500.5 ~ 2

-

1個 3日目 対応SUS304耐熱配管タイプ6771.5各種酸、アルカリなどを含んだ気体 / 空気0.00730~45021065-30~4500.5 ~ 2

-

1個 3日目 対応SUS304耐熱配管タイプ7680各種酸、アルカリなどを含んだ気体 / 空気0.00730~45024075-30~4500.5 ~ 2

-

1個 3日目 対応SUS304耐熱配管タイプ91.595各種酸、アルカリなどを含んだ気体 / 空気0.00730~45029090-30~4500.5 ~ 2

-

1個 3日目 対応SUS304耐熱配管タイプ102.5106各種酸、アルカリなどを含んだ気体 / 空気0.00730~450320100-30~4500.5 ~ 2

-

1個 3日目 対応SUS304耐熱配管タイプ51.256.8空気0.027~60075-500~6000.5 ~ 4

-

1個 3日目 対応SUS304耐熱配管タイプ66.271.8空気0.027~60098-650~6000.5 ~ 4

-

1個 3日目 対応SUS304耐熱配管タイプ76.281.8空気0.027~600113-750~6000.5 ~ 4

-

1個 3日目 対応SUS304耐熱配管タイプ101.7107.3空気0.027~600200-1000~6000.5 ~ 4

-

1個 3日目 対応[アルミ] アルミ難燃性 / 耐熱配管タイプ51.554.5空気0.007-30~20011050--20~1800.5 ~ 5

Loading...

  1. 1

納期


出荷日については、コチラをご覧ください。

仕様・概要

■ HOTDSの特長・用途(固定配管用)
伸縮が自在で、自由な角度・方向に固定できます。
(繰り返しの伸縮は避けてください。)
アルミガラスクロスシートは難燃性に優れています。
(防炎1級合格品)
ホースに気密性はありません。
■ HOTDの特長・用途(自由配管用)
伸縮が自在で、収納・保管・輸送も容易です。
使用の特殊コーティングガラスクロスは耐屈曲性・
難燃性に優れています。
(防炎1級合格品)
ホースに気密性はありません。
■ HOTDHの特長・用途(固定配管用)
固定配管用ですが曲部を作ることができます。
(繰り返しの伸縮は避けてください。)
ホースに気密性はありません。
■ HOTDAの特長・用途(固定配管用)
取付後の保温作業が不要のため
工期短縮になります。
ホース長さは、ホースを伸ばし引張り荷重の掛からない状態での長さになります。(許容圧力とは、設計上許容できる最大圧力です。許容減圧力とは、常温下でホースに加えることができる最大の負圧力です。また、ホース単体での性能であるため目安として参照願います。)
取付にはホースバンドを1ヶ所につき2本締めてご使用ください。


基本情報

カットサービス対応 あり カフスの有無 なし

耐熱ダクトホースのレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

よく一緒に購入されている商品

この商品を見た人は、こんな商品も見ています

技術サポート窓口

メカニカル部品技術窓口
Tel:0120-343-603 / Fax:03-5805-7292
受付時間:8:00~20:00(日曜日・年末年始は除く)
