ヒンジプレート 板金タイプ
- 通常単価(税別)
- -
- 税込単価
- -
汎用的なジョイントプレートを３日目出荷・Ａストークにてご利用頂けます。
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 材質証明書
- 対象
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が16型番あります。

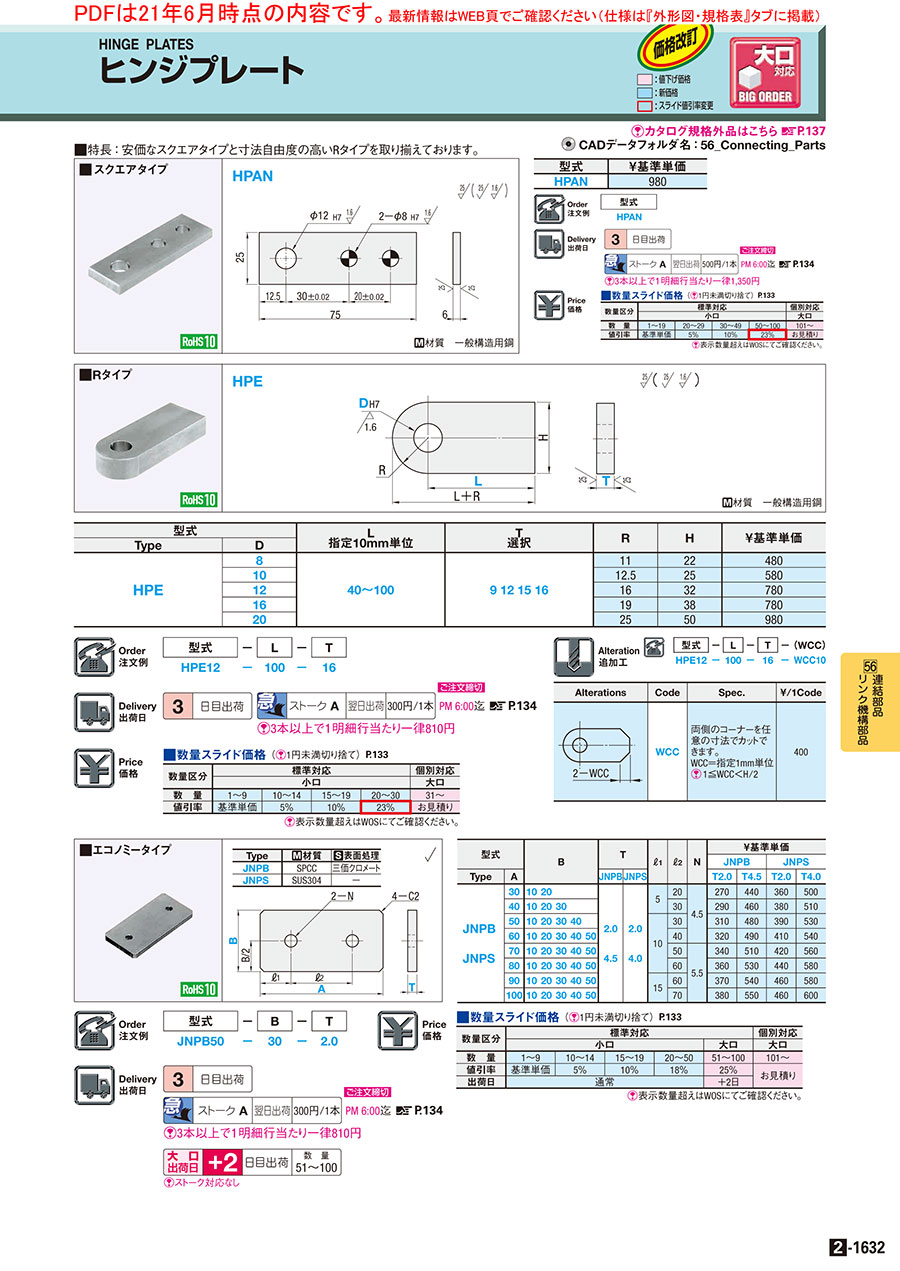

外形図・規格表
| Type | 材質 | 表面処理 |
| JNPB | SPCC | 三価クロメート |
| JNPS | SUS304 | − |
規格表
| 型式 | − | B | − | T |
| JNPB50 | − | 30 | − | 2.0 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | T | ℓ1 | ℓ2 | N | ￥基準単価 | |||||||||
| JNPB | JNPS | ||||||||||||||
| Type | A | JNPB | JNPS | T2.0 | T4.5 | T2.0 | T4.0 | ||||||||
| JNPB JNPS | 30 | 10 | 20 | 2.0 4.5 | 2.0 4.0 | 5 | 20 | 4.5 | 280 | 460 | 380 | 530 | |||
| 40 | 10 | 20 | 30 | 30 | 300 | 480 | 400 | 540 | |||||||
| 50 | 10 | 20 | 30 | 40 | 10 | 30 | 330 | 500 | 410 | 560 | |||||
| 60 | 10 | 20 | 30 | 40 | 50 | 40 | 340 | 510 | 430 | 570 | |||||
| 70 | 10 | 20 | 30 | 40 | 50 | 50 | 5.5 | 360 | 540 | 440 | 590 | ||||
| 80 | 10 | 20 | 30 | 40 | 50 | 60 | 380 | 560 | 460 | 610 | |||||
| 90 | 10 | 20 | 30 | 40 | 50 | 15 | 60 | 390 | 570 | 480 | 610 | ||||
| 100 | 10 | 20 | 30 | 40 | 50 | 70 | 400 | 580 | 480 | 630 | |||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
詳細情報
基本情報
汎用的なジョイントプレートを３日目出荷・Ａストークにてご利用頂けます。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
ヒンジプレート 板金タイプのレビュー
位置決め
5
5.02022/05/30
治具部品の突き当て部の位置決め部品として使用。納期が早く、安価なのが助かります
