ヒンジベ－ス　－側面取付型２山タイプ－

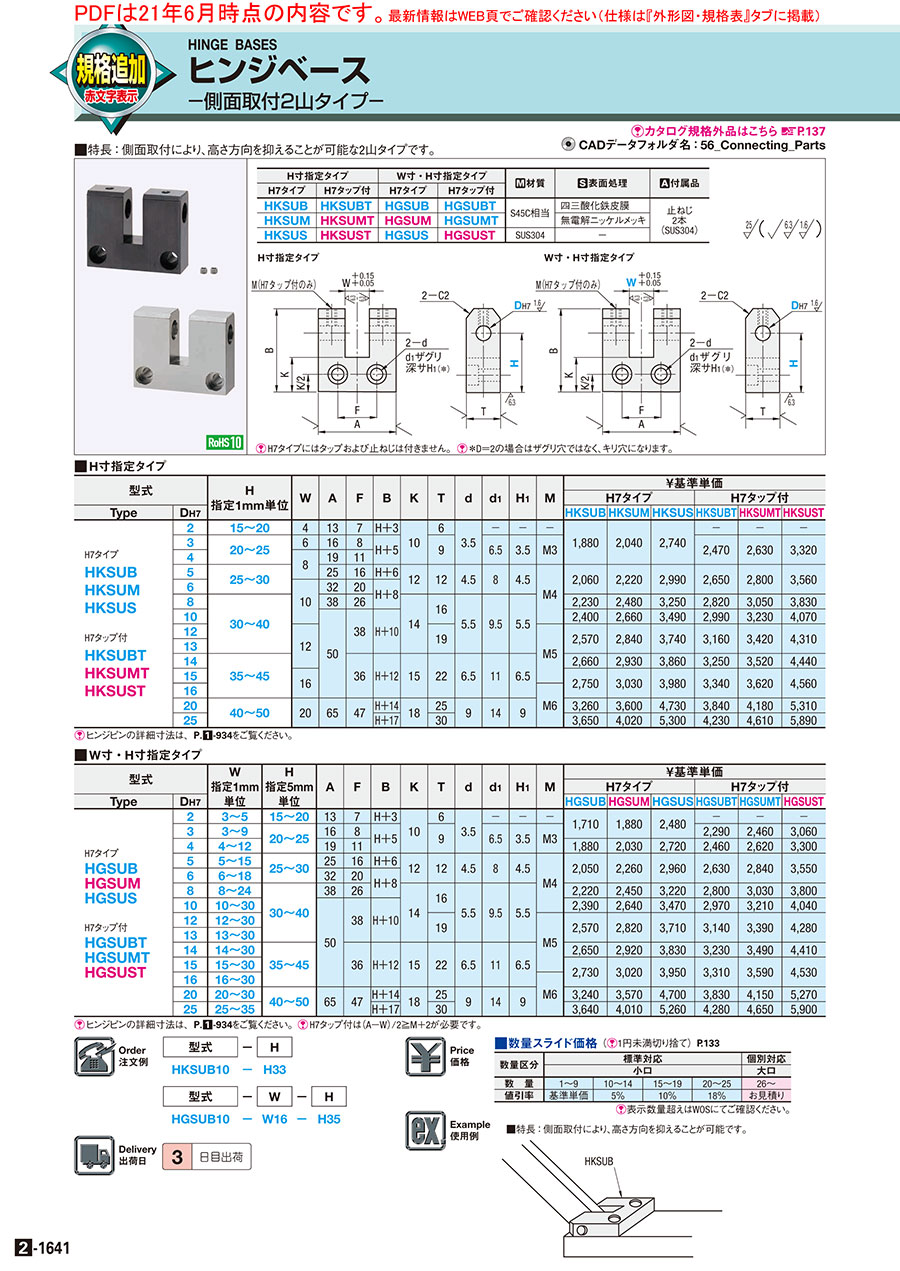

カタログ |P.2-1641

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジベ－ス　－標準１山タイプ－　Ｗ・Ｈ寸指定Ｈ７

4.6

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジボルト

4.2

通常出荷日：5 日目

【規格拡張】防錆力の高いステンレス品、無電解ニッケルメッキ品を追加しました。【...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
ヒンジベース
形状
2山タイプ
取付け位置
側面取付型
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が162型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

H寸指定タイプ

W寸・H寸指定タイプ

[ ! ]H7タイプにはタップおよび止ねじは付きません。
[ ! ]＊D＝2の場合はザグリ穴ではなく、キリ穴になります。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、T、A寸法は除く。

H寸指定タイプ		W寸・H寸指定タイプ		材質	表面処理	付属品
H7タイプ	H7タップ付	H7タイプ	H7タップ付	材質	表面処理	付属品
HKSUB	HKSUBT	HGSUB	HGSUBT	S45C相当	四三酸化鉄皮膜	止ねじ 2本 (SUS304)
HKSUM	HKSUMT	HGSUM	HGSUMT	S45C相当	無電解ニッケルメッキ
HKSUS	HKSUST	HGSUS	HGSUST	SUS304	−

規格表

型式	−	H
HKSUB10	−	H33

型式	−	W	−	H
HGSUB10	−	W16	−	H35

■ H寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		H 指定1mm単位	W	A	F	B	K	T	d	d₁	H₁	M	￥基準単価
													H7タイプ			H7タップ付
Type	D_H7												HKSUB	HKSUM	HKSUS	HKSUBT	HKSUMT	HKSUST
H7タイプ HKSUB HKSUM HKSUS H7タップ付 HKSUBT HKSUMT HKSUST	2	15〜20	4	13	7	H＋3	10	6	3.5	−	−	−	1,970	2,140	2,880	-	-	-
	3	20〜25	6	16	8	H＋5		9		6.5	3.5	M3				2,590	2,760	3,490
	4		8	19	11
	5	25〜30		25	16	H＋6	12	12	4.5	8	4.5	M4	2,160	2,330	3,140	2,780	2,940	3,740
	6		10	32	20	H＋8
	8	30〜40		38	26		14	16	5.5	9.5	5.5		2,340	2,600	3,410	2,960	3,200	4,020
	10			50	38	H＋10							2,520	2,790	3,660	3,140	3,390	4,270
	12		12					19				M5	2,700	2,980	3,930	3,320	3,590	4,530
	13
	14	35〜45			36	H＋12	15	22	6.5	11	6.5		2,790	3,080	4,050	3,410	3,700	4,660
	15		16										2,890	3,180	4,180	3,510	3,800	4,790
	16											M6
	20	40〜50	20	65	47	H＋14	18	25	9	14	9		3,420	3,780	4,970	4,030	4,390	5,580
	25					H＋17		30					3,830	4,220	5,570	4,440	4,840	6,180

ヒンジピンの詳細寸法は、こちらをご覧ください。
■ W寸・H寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		W 指定1mm単位	H 指定5mm単位	A	F	B	K	T	d	d₁	H₁	M	￥基準単価
													H7タイプ			H7タップ付
Type	D_H7												HGSUB	HGSUM	HGSUS	HGSUBT	HGSUMT	HGSUST
H7タイプ HGSUB HGSUM HGSUS H7タップ付 HGSUBT HGSUMT HGSUST	2	3〜5	15〜20	13	7	H＋3	10	6	3.5	−	−	−	1,800	1,970	2,600	-	-	-
	3	3〜9	20〜25	16	8	H＋5		9		6.5	3.5	M3				2,400	2,580	3,210
	4	4〜12		19	11								1,970	2,130	2,860	2,580	2,750	3,470
	5	5〜15	25〜30	25	16	H＋6	12	12	4.5	8	4.5	M4	2,150	2,370	3,110	2,760	2,980	3,730
	6	6〜18		32	20	H＋8
	8	8〜24	30〜40	38	26		14	16	5.5	9.5	5.5		2,330	2,570	3,380	2,940	3,180	3,990
	10	10〜30		50	38	H＋10							2,510	2,770	3,640	3,120	3,370	4,240
	12	12〜30						19				M5	2,700	2,960	3,900	3,300	3,560	4,490
	13	13〜30
	14	14〜30	35〜45		36	H＋12	15	22	6.5	11	6.5		2,780	3,070	4,020	3,390	3,660	4,630
	15	15〜30											2,870	3,170	4,150	3,480	3,770	4,760
	16	16〜30										M6
	20	20〜30	40〜50	65	47	H＋14	18	25	9	14	9		3,400	3,750	4,940	4,020	4,360	5,530
	25	25〜35				H＋17		30					3,820	4,210	5,520	4,490	4,880	6,200

ヒンジピンの詳細寸法は、こちらをご覧ください。
H7タップ付は（A－W）/2≧M＋2が必要です。

型番リスト

表示件数

型番

HGSUB2-W[3-5/1]-H[15-20/5]

HGSUB3-W[3-9/1]-H[20-25/5]

HGSUB4-W[4-12/1]-H[20-25/5]

HGSUB5-W[5-15/1]-H[25-30/5]

HGSUB6-W[6-18/1]-H[25-30/5]

HGSUB8-W[8-24/1]-H[30-40/5]

HGSUB10-W[10-30/1]-H[30-40/5]

HGSUB12-W[12-30/1]-H[30-40/5]

HGSUB13-W[13-30/1]-H[30-40/5]

HGSUB14-W[14-30/1]-H[35-45/5]

HGSUB15-W[15-30/1]-H[35-45/5]

HGSUB16-W[16-30/1]-H[35-45/5]

HGSUB20-W[20-30/1]-H[40-50/5]

HGSUB25-W[25-35/1]-H[40-50/5]

HGSUBT3-W[3-6/1]-H[20-25/5]

HGSUBT4-W[4-9/1]-H[20-25/5]

HGSUBT5-W[5-13/1]-H[25-30/5]

HGSUBT6-W[6-18/1]-H[25-30/5]

HGSUBT8-W[8-24/1]-H[30-40/5]

HGSUBT10-W[10-30/1]-H[30-40/5]

HGSUBT12-W[12-30/1]-H[30-40/5]

HGSUBT13-W[13-30/1]-H[30-40/5]

HGSUBT14-W[14-30/1]-H[35-45/5]

HGSUBT15-W[15-30/1]-H[35-45/5]

HGSUBT16-W[16-30/1]-H[35-45/5]

HGSUBT20-W[20-30/1]-H[40-50/5]

HGSUBT25-W[25-35/1]-H[40-50/5]

HGSUM2-W[3-5/1]-H[15-20/5]

HGSUM3-W[3-9/1]-H[20-25/5]

HGSUM4-W[4-12/1]-H[20-25/5]

HGSUM5-W[5-15/1]-H[25-30/5]

HGSUM6-W[6-18/1]-H[25-30/5]

HGSUM8-W[8-24/1]-H[30-40/5]

HGSUM10-W[10-30/1]-H[30-40/5]

HGSUM12-W[12-30/1]-H[30-40/5]

HGSUM13-W[13-30/1]-H[30-40/5]

HGSUM14-W[14-30/1]-H[35-45/5]

HGSUM15-W[15-30/1]-H[35-45/5]

HGSUM16-W[16-30/1]-H[35-45/5]

HGSUM20-W[20-30/1]-H[40-50/5]

HGSUM25-W[25-35/1]-H[40-50/5]

HGSUMT3-W[3-6/1]-H[20-25/5]

HGSUMT4-W[4-9/1]-H[20-25/5]

HGSUMT5-W[5-13/1]-H[25-30/5]

HGSUMT6-W[6-18/1]-H[25-30/5]

HGSUMT8-W[8-24/1]-H[30-40/5]

HGSUMT10-W[10-30/1]-H[30-40/5]

HGSUMT12-W[12-30/1]-H[30-40/5]

HGSUMT13-W[13-30/1]-H[30-40/5]

HGSUMT14-W[14-30/1]-H[35-45/5]

HGSUMT15-W[15-30/1]-H[35-45/5]

HGSUMT16-W[16-30/1]-H[35-45/5]

HGSUMT20-W[20-30/1]-H[40-50/5]

HGSUMT25-W[25-35/1]-H[40-50/5]

HGSUS2-W[3-5/1]-H[15-20/5]

HGSUS3-W[3-9/1]-H[20-25/5]

HGSUS4-W[4-12/1]-H[20-25/5]

HGSUS5-W[5-15/1]-H[25-30/5]

HGSUS6-W[6-18/1]-H[25-30/5]

HGSUS8-W[8-24/1]-H[30-40/5]

材質

表面処理

穴径D

(φ)

穴タイプ

幅寸法 W

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

S45C相当	四三酸化鉄皮膜	2	H7タイプ	3 ～ 5	15 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	3	H7タイプ	3 ～ 9	20 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	4	H7タイプ	4 ～ 12	20 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	5	H7タイプ	5 ～ 15	25 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	6	H7タイプ	6 ～ 18	25 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	8	H7タイプ	8 ～ 24	30 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	10	H7タイプ	10 ～ 30	30 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	12	H7タイプ	12 ～ 30	30 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	13	H7タイプ	13 ～ 30	30 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	14	H7タイプ	14 ～ 30	35 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	15	H7タイプ	15 ～ 30	35 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	16	H7タイプ	16 ～ 30	35 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	20	H7タイプ	20 ～ 30	40 ～ 50	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	25	H7タイプ	25 ～ 35	40 ～ 50	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	3	H7タップ付	3 ～ 6	20 ～ 25	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	4	H7タップ付	4 ～ 9	20 ～ 25	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	5	H7タップ付	5 ～ 13	25 ～ 30	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	6	H7タップ付	6 ～ 18	25 ～ 30	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	8	H7タップ付	8 ～ 24	30 ～ 40	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	10	H7タップ付	10 ～ 30	30 ～ 40	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	12	H7タップ付	12 ～ 30	30 ～ 40	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	13	H7タップ付	13 ～ 30	30 ～ 40	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	14	H7タップ付	14 ～ 30	35 ～ 45	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	15	H7タップ付	15 ～ 30	35 ～ 45	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	16	H7タップ付	16 ～ 30	35 ～ 45	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	20	H7タップ付	20 ～ 30	40 ～ 50	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	25	H7タップ付	25 ～ 35	40 ～ 50	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	無電解ニッケルメッキ	2	H7タイプ	3 ～ 5	15 ～ 20	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	3	H7タイプ	3 ～ 9	20 ～ 25	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	4	H7タイプ	4 ～ 12	20 ～ 25	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	5	H7タイプ	5 ～ 15	25 ～ 30	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	6	H7タイプ	6 ～ 18	25 ～ 30	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	8	H7タイプ	8 ～ 24	30 ～ 40	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	10	H7タイプ	10 ～ 30	30 ～ 40	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	12	H7タイプ	12 ～ 30	30 ～ 40	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	13	H7タイプ	13 ～ 30	30 ～ 40	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	14	H7タイプ	14 ～ 30	35 ～ 45	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	15	H7タイプ	15 ～ 30	35 ～ 45	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	16	H7タイプ	16 ～ 30	35 ～ 45	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	20	H7タイプ	20 ～ 30	40 ～ 50	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	25	H7タイプ	25 ～ 35	40 ～ 50	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	3	H7タップ付	3 ～ 6	20 ～ 25	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	4	H7タップ付	4 ～ 9	20 ～ 25	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	5	H7タップ付	5 ～ 13	25 ～ 30	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	6	H7タップ付	6 ～ 18	25 ～ 30	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	8	H7タップ付	8 ～ 24	30 ～ 40	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	10	H7タップ付	10 ～ 30	30 ～ 40	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	12	H7タップ付	12 ～ 30	30 ～ 40	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	13	H7タップ付	13 ～ 30	30 ～ 40	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	14	H7タップ付	14 ～ 30	35 ～ 45	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	15	H7タップ付	15 ～ 30	35 ～ 45	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	16	H7タップ付	16 ～ 30	35 ～ 45	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	20	H7タップ付	20 ～ 30	40 ～ 50	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	25	H7タップ付	25 ～ 35	40 ～ 50	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
SUS304	なし	2	H7タイプ	3 ～ 5	15 ～ 20	SUS304	-	10	1個
SUS304	なし	3	H7タイプ	3 ～ 9	20 ～ 25	SUS304	-	10	1個
SUS304	なし	4	H7タイプ	4 ～ 12	20 ～ 25	SUS304	-	10	1個
SUS304	なし	5	H7タイプ	5 ～ 15	25 ～ 30	SUS304	-	10	1個
SUS304	なし	6	H7タイプ	6 ～ 18	25 ～ 30	SUS304	-	10	1個
SUS304	なし	8	H7タイプ	8 ～ 24	30 ～ 40	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-HGSUM2
- ( - )	3日目	SL-HGSUM3
- ( - )	3日目	SL-HGSUM4
- ( - )	3日目	SL-HGSUM5
- ( - )	3日目	SL-HGSUM6
- ( - )	3日目	SL-HGSUM8
- ( - )	3日目	SL-HGSUM10
- ( - )	3日目	SL-HGSUM12
- ( - )	3日目	SL-HGSUM13
- ( - )	3日目	SL-HGSUM14
- ( - )	3日目	SL-HGSUM15
- ( - )	3日目	SL-HGSUM16
- ( - )	3日目	SL-HGSUM20
- ( - )	3日目	SL-HGSUM25
- ( - )	3日目	SL-HGSUMT3
- ( - )	3日目	SL-HGSUMT4
- ( - )	3日目	SL-HGSUMT5
- ( - )	3日目	SL-HGSUMT6
- ( - )	3日目	SL-HGSUMT8
- ( - )	3日目	SL-HGSUMT10
- ( - )	3日目	SL-HGSUMT12
- ( - )	3日目	SL-HGSUMT13
- ( - )	3日目	SL-HGSUMT14
- ( - )	3日目	SL-HGSUMT15
- ( - )	3日目	SL-HGSUMT16
- ( - )	3日目	SL-HGSUMT20
- ( - )	3日目	SL-HGSUMT25
- ( - )	3日目	SL-HGSUS2
- ( - )	3日目	SL-HGSUS3
- ( - )	3日目	SL-HGSUS4
- ( - )	3日目	SL-HGSUS5
- ( - )	3日目	SL-HGSUS6
- ( - )	3日目	SL-HGSUS8

基本情報
納期・価格
概要・仕様

基本情報

【規格拡張】
防錆力の高いステンレス品、無電解ニッケルメッキ品を追加しました。

【特徴】
側面からボルトで取付けられるヒンジベースです。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15〜19	20〜25	26～
値引率	基準単価	5％	10％	18％	お見積り

表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

概要・仕様

使用例

■特長：側面取付により、高さ方向を抑えることが可能です。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ヒンジピン　極低頭六角穴ツバ付タイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。高い緩み止め効果が期待できるUナットタイプもございます。
ミスミ
【新商品】ヒンジピン　極低頭六角穴ツバ付めねじタイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。低頭ボルトとの組合せで両端とも省スペース化が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ヒンジベ－ス　－側面取付型２山タイプ－のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

製品

満足度：5.02022/05/11

この商品は自社の製品に組み込んで使用しています。これまでこういった商品につきましては、自社で内製したものを使用していたの...もっと読む

1人が参考にしています。

筐体関節

満足度：5.02018/01/09

寸法どおりで特に問題なく使用できました。ロゴ等の刻印もないのでそのまま使用できます。

1人が参考にしています。

連結部品として使用

満足度：5.02019/06/07

消耗品なのでリピートすると思うのですが、納期がはっきりしていて送料無料なので、先になって交換の心配がないのがいいと思いま...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ヒンジベ－ス　－側面取付型２山タイプ－	【クリーン洗浄品】ヒンジベ－ス　－側面取付型２山タイプ－	ヒンジベ－ス　－側面取付型１山タイプ－	【クリーン洗浄品】ヒンジベ－ス　－側面取付型１山タイプ－	【クリーン洗浄品】ヒンジベ－ス　－底面取付２山タイプ－	ヒンジベ－ス　－固定寸タイプ－　２山π型
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	2,570円 -
通常出荷日	3日目	6日目〜	3日目	6日目	6日目	在庫品1日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄	該当なし
種類	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース
形状	2山タイプ	2山タイプ	1山タイプ	1山タイプ	2山タイプ	2山タイプ
取付け位置	側面取付型	側面取付型	側面取付型	側面取付型	標準タイプ	標準タイプ
