ミスミ

ヒンジベ－ス　－側面取付型１山タイプ－

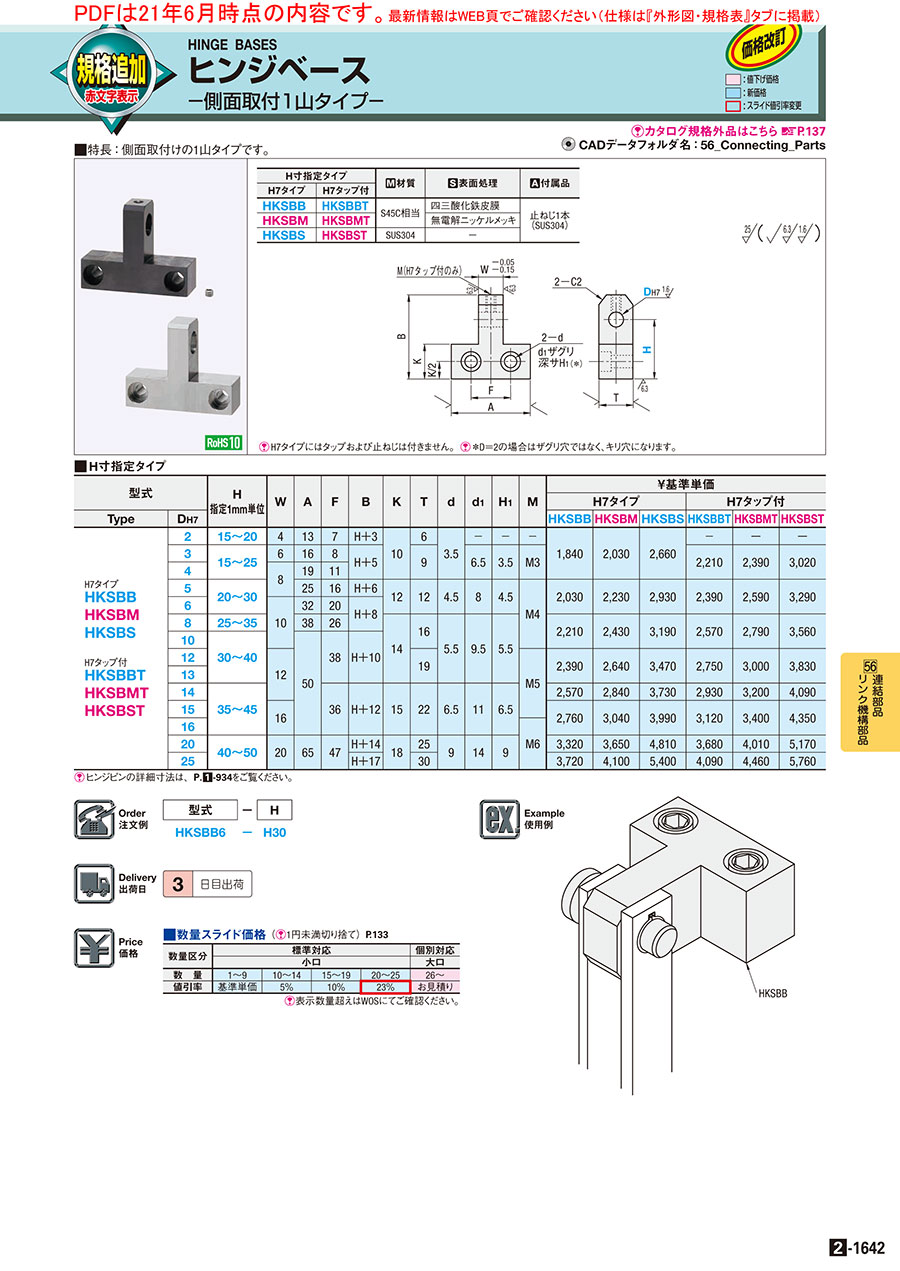

カタログ |P.2-1642

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジベ－ス　－Ａ・Ｈ寸コンパクトタイプ－

4.6

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジベ－ス　－側面取付型２山タイプ－

通常出荷日：3 日目

【規格拡張】防錆力の高いステンレス品、無電解ニッケルメッキ品を追加しました。【...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
ヒンジベース
形状
1山タイプ
取付け位置
側面取付型
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が81型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ]H7タイプにはタップおよび止ねじは付きません。
[ ! ]＊D＝2の場合はザグリ穴ではなく、キリ穴になります。
[ ! ]指示無き寸法公差は JISB0405m級に準じる。ただし、面取り公差、T、A寸法は除く。

H寸指定タイプ		材質	表面処理	付属品
H7タイプ	H7タップ付
HKSBB	HKSBBT	S45C相当	四三酸化鉄皮膜	止ねじ1本 (SUS304)
HKSBM	HKSBMT		無電解ニッケルメッキ
HKSBS	HKSBST	SUS304	−

規格表

型式	−	H
HKSBB6	−	H30

■ H寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		H 指定1mm単位	W	A	F	B	K	T	d	d₁	H₁	M	￥基準単価
													H7タイプ			H7タップ付
Type	D_H7												HKSBB	HKSBM	HKSBS	HKSBBT	HKSBMT	HKSBST
H7タイプ HKSBB HKSBM HKSBS H7タップ付 HKSBBT HKSBMT HKSBST	2	15〜20	4	13	7	H＋3	10	6	3.5	−	−	−	1,930	2,130	2,790	-	-	-
	3	15〜25	6	16	8	H＋5		9		6.5	3.5	M3				2,320	2,510	3,170
	4		8	19	11
	5	20〜30		25	16	H＋6	12	12	4.5	8	4.5	M4	2,130	2,340	3,080	2,510	2,720	3,450
	6		10	32	20	H＋8
	8	25〜35		38	26		14	16	5.5	9.5	5.5		2,320	2,550	3,350	2,700	2,930	3,740
	10	30〜40		50	38	H＋10
	12		12					19				M5	2,510	2,770	3,640	2,890	3,150	4,020
	13
	14	35〜45			36	H＋12	15	22	6.5	11	6.5		2,700	2,980	3,920	3,080	3,360	4,290
	15		16										2,900	3,190	4,190	3,280	3,570	4,570
	16											M6
	20	40〜50	20	65	47	H＋14	18	25	9	14	9		3,490	3,830	5,050	3,860	4,210	5,430
	25					H＋17		30					3,910	4,310	5,670	4,290	4,680	6,050

ヒンジピンの詳細寸法は、P.■1 -928をご覧ください。

型番リスト

表示件数

型番

材質

表面処理

穴径D

(φ)

穴タイプ

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

S45C相当	四三酸化鉄皮膜	2	H7タイプ	15 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	3	H7タイプ	15 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	4	H7タイプ	15 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	5	H7タイプ	20 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	6	H7タイプ	20 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	8	H7タイプ	25 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	10	H7タイプ	30 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	12	H7タイプ	30 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	13	H7タイプ	30 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	14	H7タイプ	35 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	15	H7タイプ	35 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	16	H7タイプ	35 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	20	H7タイプ	40 ～ 50	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	25	H7タイプ	40 ～ 50	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	3	H7タップ付	15 ～ 25	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	4	H7タップ付	15 ～ 25	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	5	H7タップ付	20 ～ 30	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	6	H7タップ付	20 ～ 30	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	8	H7タップ付	25 ～ 35	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	10	H7タップ付	30 ～ 40	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	12	H7タップ付	30 ～ 40	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	13	H7タップ付	30 ～ 40	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	14	H7タップ付	35 ～ 45	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	15	H7タップ付	35 ～ 45	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	16	H7タップ付	35 ～ 45	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	20	H7タップ付	40 ～ 50	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	25	H7タップ付	40 ～ 50	本体：S45C相当\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	無電解ニッケルメッキ	2	H7タイプ	15 ～ 20	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	3	H7タイプ	15 ～ 25	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	4	H7タイプ	15 ～ 25	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	5	H7タイプ	20 ～ 30	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	6	H7タイプ	20 ～ 30	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	8	H7タイプ	25 ～ 35	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	10	H7タイプ	30 ～ 40	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	12	H7タイプ	30 ～ 40	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	13	H7タイプ	30 ～ 40	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	14	H7タイプ	35 ～ 45	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	15	H7タイプ	35 ～ 45	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	16	H7タイプ	35 ～ 45	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	20	H7タイプ	40 ～ 50	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	25	H7タイプ	40 ～ 50	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	3	H7タップ付	15 ～ 25	本体：S45C\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	4	H7タップ付	15 ～ 25	本体：S45C\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	5	H7タップ付	20 ～ 30	本体：S45C\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	6	H7タップ付	20 ～ 30	本体：S45C\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	8	H7タップ付	25 ～ 35	本体：S45C\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	10	H7タップ付	30 ～ 40	本体：S45C\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	12	H7タップ付	30 ～ 40	本体：S45C\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	13	H7タップ付	30 ～ 40	本体：S45C\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	14	H7タップ付	35 ～ 45	本体：S45C\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	15	H7タップ付	35 ～ 45	本体：S45C\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	16	H7タップ付	35 ～ 45	本体：S45C\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	20	H7タップ付	40 ～ 50	本体：S45C\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	25	H7タップ付	40 ～ 50	本体：S45C\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
SUS304	なし	2	H7タイプ	15 ～ 20	SUS304	-	10	1個
SUS304	なし	3	H7タイプ	15 ～ 25	SUS304	-	10	1個
SUS304	なし	4	H7タイプ	15 ～ 25	SUS304	-	10	1個
SUS304	なし	5	H7タイプ	20 ～ 30	SUS304	-	10	1個
SUS304	なし	6	H7タイプ	20 ～ 30	SUS304	-	10	1個
SUS304	なし	8	H7タイプ	25 ～ 35	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-HKSBM2
- ( - )	3日目	SL-HKSBM3
- ( - )	3日目	SL-HKSBM4
- ( - )	3日目	SL-HKSBM5
- ( - )	3日目	SL-HKSBM6
- ( - )	3日目	SL-HKSBM8
- ( - )	3日目	SL-HKSBM10
- ( - )	3日目	SL-HKSBM12
- ( - )	3日目	SL-HKSBM13
- ( - )	3日目	SL-HKSBM14
- ( - )	3日目	SL-HKSBM15
- ( - )	3日目	SL-HKSBM16
- ( - )	3日目	SL-HKSBM20
- ( - )	3日目	SL-HKSBM25
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-HKSBS2
- ( - )	3日目	SL-HKSBS3
- ( - )	3日目	SL-HKSBS4
- ( - )	3日目	SL-HKSBS5
- ( - )	3日目	SL-HKSBS6
- ( - )	3日目	SL-HKSBS8

基本情報
納期・価格
概要・仕様

基本情報

【規格拡張】
防錆力の高いステンレス品、無電解ニッケルメッキ品を追加しました。

【特徴】
側面からボルトで取付けられるヒンジベースです。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15〜19	20〜25	26～
値引率	基準単価	5％	10％	23％	お見積り

表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ヒンジピン　極低頭六角穴ツバ付タイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。高い緩み止め効果が期待できるUナットタイプもございます。
ミスミ
【新商品】ヒンジピン　極低頭六角穴ツバ付めねじタイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。低頭ボルトとの組合せで両端とも省スペース化が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ヒンジベ－ス　－側面取付型１山タイプ－のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

台車フレームに取り付けました

満足度：5.02020/01/31

アルミニウム製のt＝10板に取り付けました標準タイプだと干渉するので本製品を選択しました取付穴は丸穴貫通タイプだけで...もっと読む

0人が参考にしています。

1件全て見る
