ヒンジベ－ス　－底面取付２山タイプ－

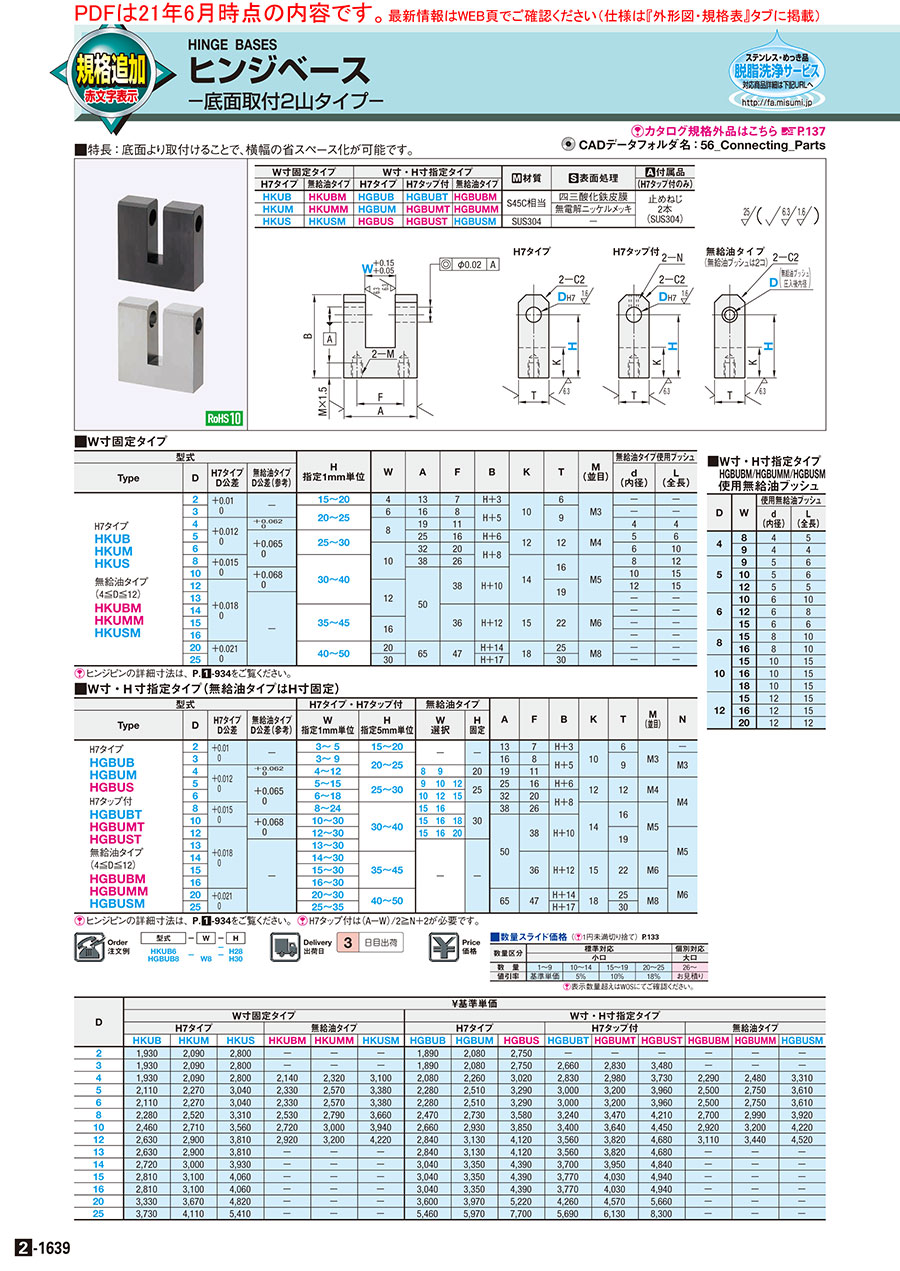

カタログ |P.2-1639

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジベ－ス　－標準１山タイプ－　Ｗ・Ｈ寸指定Ｈ７

4.6

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジベ－ス　－側面取付型２山タイプ－

通常出荷日：3 日目

【規格拡張】防錆力の高いステンレス品、無電解ニッケルメッキ品を追加しました。【...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
ヒンジベース
形状
2山タイプ
取付け位置
標準タイプ

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が159型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

Ｈ7タイプ

Ｈ7タップ付

無給油タイプ
(無給油ブッシュは２コ)

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、めねじ深さ、T、A寸法は除く。

W寸固定タイプ		W寸・H寸指定タイプ			材質	表面処理	付属品
H7タイプ	無給油タイプ	H7タイプ	H7タップ付	無給油タイプ	材質	表面処理	(H7タップ付のみ)
HKUB	HKUBM	HGBUB	HGBUBT	HGBUBM	S45C相当	四三酸化鉄皮膜	止めねじ 2本 (SUS304)
HKUM	HKUMM	HGBUM	HGBUMT	HGBUMM	S45C相当	無電解ニッケルメッキ
HKUS	HKUSM	HGBUS	HGBUST	HGBUSM	SUS304	−

規格表

型式	−	W	−	H
HKUB6 HGBUB8	−	W8	− −	H28 H30

■W寸固定タイプ

型式				H 指定1mm単位	W	A	F	B	K	T	M (並目)	無給油タイプ使用ブッシュ
Type	D	H7タイプ D公差	無給油タイプ D公差(参考)									d (内径)	L (全長)
H7タイプ HKUB HKUM HKUS 無給油タイプ (4≦D≦12) HKUBM HKUMM HKUSM	2	＋0.01 0	−	15〜20	4	13	7	H＋3	10	6	M3	−	−
	3			20〜25	6	16	8	H＋5		9		−	−
	4	＋0.012 0	＋0.062 0		8	19	11					4	4
	5		＋0.065 0	25〜30		25	16	H＋6	12	12	M4	5	6
	6				10	32	20	H＋8				6	10
	8	＋0.015 0		30〜40		38	26		14	16	M5	8	12
	10		＋0.068 0			50	38	H＋10				10	15
	12	＋0.018 0			12					19		12	15
	13		−									−	−
	14			35〜45			36	H＋12	15	22	M6	−	−
	15				16							−	−
	16											−	−
	20	＋0.021 0		40〜50	20	65	47	H＋14	18	25	M8	−	−
	25				30			H＋17		30		−	−

[ ! ]ヒンジピンの詳細寸法はこちらをご覧ください。

■W寸・H寸指定タイプ（無給油タイプはH寸固定）

型式				H7タイプ・H7タップ付		無給油タイプ		A	F	B	K	T	M (並目)	N
Type	D	H7タイプ D公差	無給油タイプ D公差(參考)	W 指定1mm単位	H 指定5mm単位	W 選択	H 固定
H7タイプ HGBUB HGBUM HGBUS H7タップ付 HGBUBT HGBUMT HGBUST 無給油タイプ (4≦D≦12) HGBUBM HGBUMM HGBUSM	2	＋0.01 0	−	3〜 5	15〜20	−	−	13	7	H＋3	10	6	M3	−
	3			3〜 9	20〜25			16	8	H＋5		9		M3
	4	＋0.012 0	＋0.062 0	4〜12		8 9	20	19	11
	5		＋0.065 0	5〜15	25〜30	9 10 12	25	25	16	H＋6	12	12	M4	M4
	6			6〜18		10 12 15		32	20	H＋8
	8	＋0.015 0		8〜24	30〜40	15 16	30	38	26		14	16	M5
	10		＋0.068 0	10〜30		15 16 18		50	38	H＋10
	12	＋0.018 0		12〜30		15 16 20						19		M5
	13		−	13〜30		−	−
	14			14〜30	35〜45				36	H＋12	15	22	M6
	15			15〜30
	16			16〜30										M6
	20	＋0.021 0		20〜30	40〜50			65	47	H＋14	18	25	M8
	25			25〜35						H＋17		30

[ ! ] ヒンジピンの詳細寸法はこちらをご覧ください。
[ ! ] H7タップ付は（AーW）/2≧N＋2が必要です。

■W寸・H寸指定タイプ
HGBUBM/HGBUMM/HGBUSM
使用無給油ブッシュ

D	W	使用無給油ブッシュ
D	W	d (内径)	L (全長)
4	8	4	5
4	9	4	4
5	9	5	6
	10	5	6
	12	5	5
6	10	6	10
	12	6	8
	15	6	6
8	15	8	10
8	16	8	10
10	15	10	15
	16	10	15
	18	10	15
12	15	12	15
	16	12	15
	20	12	12

型番リスト

表示件数

型番

HGBUB2-W[3-5/1]-H[15-20/5]

HGBUB3-W[3-9/1]-H[15-25/5]

HGBUB4-W[4-12/1]-H[15-25/5]

HGBUB5-W[5-15/1]-H[20-30/5]

HGBUB6-W[6-18/1]-H[20-30/5]

HGBUB8-W[8-24/1]-H[25-40/5]

HGBUB10-W[10-30/1]-H[30-40/5]

HGBUB12-W[12-30/1]-H[30-40/5]

HGBUB13-W[13-30/1]-H[30-40/5]

HGBUB14-W[14-30/1]-H[35-45/5]

HGBUB15-W[15-30/1]-H[35-45/5]

HGBUB16-W[16-30/1]-H[35-45/5]

HGBUB20-W[20-30/1]-H[40-50/5]

HGBUB25-W[25-35/1]-H[40-50/5]

HGBUBT3-W[3-9/1]-H[20-25/5]

HGBUBT4-W[4-10/1]-H[20-25/5]

HGBUBT5-W[5-13/1]-H[25-30/5]

HGBUBT6-W[6-18/1]-H[25-30/5]

HGBUBT8-W[8-24/1]-H[30-40/5]

HGBUBT10-W[10-30/1]-H[30-40/5]

HGBUBT12-W[12-30/1]-H[30-40/5]

HGBUBT13-W[13-30/1]-H[30-40/5]

HGBUBT14-W[14-30/1]-H[35-45/5]

HGBUBT15-W[15-30/1]-H[35-45/5]

HGBUBT16-W[16-30/1]-H[35-45/5]

HGBUBT20-W[20-30/1]-H[40-50/5]

HGBUBT25-W[25-35/1]-H[40-50/5]

HGBUM2-W[3-5/1]-H[15-20/5]

HGBUM3-W[3-9/1]-H[20-25/5]

HGBUM4-W[4-12/1]-H[20-25/5]

HGBUM5-W[5-15/1]-H[20-30/5]

HGBUM6-W[6-18/1]-H[20-30/5]

HGBUM8-W[8-24/1]-H[25-40/5]

HGBUM10-W[10-30/1]-H[30-40/5]

HGBUM12-W[12-30/1]-H[30-40/5]

HGBUM13-W[13-30/1]-H[30-40/5]

HGBUM14-W[14-30/1]-H[35-45/5]

HGBUM15-W[15-30/1]-H[35-45/5]

HGBUM16-W[16-30/1]-H[35-45/5]

HGBUM20-W[20-30/1]-H[40-50/5]

HGBUM25-W[25-35/1]-H[40-50/5]

HGBUMT3-W[3-5/1]-H[20-25/5]

HGBUMT4-W[4-10/1]-H[20-25/5]

HGBUMT5-W[5-13/1]-H[25-30/5]

HGBUMT6-W[6-18/1]-H[25-30/5]

HGBUMT8-W[8-24/1]-H[30-40/5]

HGBUMT10-W[10-30/1]-H[30-40/5]

HGBUMT12-W[12-30/1]-H[30-40/5]

材質

表面処理

穴径D

(φ)

高さ寸法 H

(mm)

穴タイプ

幅寸法 W

(mm)

材質証明書

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

S45C相当	四三酸化鉄皮膜	2	15 ～ 20	H7タイプ	3 ～ 5	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	3	15 ～ 25	H7タイプ	3 ～ 9	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	4	15 ～ 25	H7タイプ	4 ～ 12	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	5	20 ～ 30	H7タイプ	5 ～ 15	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	6	20 ～ 30	H7タイプ	6 ～ 18	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	8	25 ～ 40	H7タイプ	8 ～ 24	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	10	30 ～ 40	H7タイプ	10 ～ 30	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	12	30 ～ 40	H7タイプ	12 ～ 30	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	13	30 ～ 40	H7タイプ	13 ～ 30	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	14	35 ～ 45	H7タイプ	14 ～ 30	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	15	35 ～ 45	H7タイプ	15 ～ 30	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	16	35 ～ 45	H7タイプ	16 ～ 30	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	20	40 ～ 50	H7タイプ	20 ～ 30	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	25	40 ～ 50	H7タイプ	25 ～ 35	対象	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	4	20	無給油タイプ	8 ～ 9	対象外	-	-	10	1個
S45C相当	四三酸化鉄皮膜	5	25	無給油タイプ	9 ～ 12	対象外	-	-	10	1個
S45C相当	四三酸化鉄皮膜	6	25	無給油タイプ	10 ～ 15	対象外	-	-	10	1個
S45C相当	四三酸化鉄皮膜	8	30	無給油タイプ	15 ～ 16	対象外	-	-	10	1個
S45C相当	四三酸化鉄皮膜	10	30	無給油タイプ	15 ～ 18	対象外	-	-	10	1個
S45C相当	四三酸化鉄皮膜	12	30	無給油タイプ	15 ～ 20	対象外	-	-	10	1個
S45C相当	四三酸化鉄皮膜	3	20 ～ 25	H7タップ付	3 ～ 9	対象	本体：S45C相当\|止めねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	4	20 ～ 25	H7タップ付	4 ～ 10	対象	本体：S45C相当\|止めねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	5	25 ～ 30	H7タップ付	5 ～ 13	対象	本体：S45C相当\|止めねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	6	25 ～ 30	H7タップ付	6 ～ 18	対象	本体：S45C相当\|止めねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	8	30 ～ 40	H7タップ付	8 ～ 24	対象	本体：S45C相当\|止めねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	10	30 ～ 40	H7タップ付	10 ～ 30	対象	本体：S45C相当\|止めねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	12	30 ～ 40	H7タップ付	12 ～ 30	対象	本体：S45C相当\|止めねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	13	30 ～ 40	H7タップ付	13 ～ 30	対象	本体：S45C相当\|止めねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	14	35 ～ 45	H7タップ付	14 ～ 30	対象	本体：S45C相当\|止めねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	15	35 ～ 45	H7タップ付	15 ～ 30	対象	本体：S45C相当\|止めねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	16	35 ～ 45	H7タップ付	16 ～ 30	対象	本体：S45C相当\|止めねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	20	40 ～ 50	H7タップ付	20 ～ 30	対象	本体：S45C相当\|止めねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	25	40 ～ 50	H7タップ付	25 ～ 35	対象	本体：S45C相当\|止めねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	無電解ニッケルメッキ	2	15 ～ 20	H7タイプ	3 ～ 5	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	3	20 ～ 25	H7タイプ	3 ～ 9	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	4	20 ～ 25	H7タイプ	4 ～ 12	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	5	20 ～ 30	H7タイプ	5 ～ 15	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	6	20 ～ 30	H7タイプ	6 ～ 18	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	8	25 ～ 40	H7タイプ	8 ～ 24	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	10	30 ～ 40	H7タイプ	10 ～ 30	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	12	30 ～ 40	H7タイプ	12 ～ 30	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	13	30 ～ 40	H7タイプ	13 ～ 30	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	14	35 ～ 45	H7タイプ	14 ～ 30	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	15	35 ～ 45	H7タイプ	15 ～ 30	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	16	35 ～ 45	H7タイプ	16 ～ 30	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	20	40 ～ 50	H7タイプ	20 ～ 30	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	25	40 ～ 50	H7タイプ	25 ～ 35	対象	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	4	20	無給油タイプ	8 ～ 9	対象外	-	-	10	1個
S45C相当	無電解ニッケルメッキ	5	25	無給油タイプ	9 ～ 12	対象外	-	-	10	1個
S45C相当	無電解ニッケルメッキ	6	25	無給油タイプ	10 ～ 15	対象外	-	-	10	1個
S45C相当	無電解ニッケルメッキ	8	30	無給油タイプ	15 ～ 16	対象外	-	-	10	1個
S45C相当	無電解ニッケルメッキ	10	30	無給油タイプ	15 ～ 18	対象外	-	-	10	1個
S45C相当	無電解ニッケルメッキ	12	30	無給油タイプ	15 ～ 20	対象外	-	-	10	1個
S45C相当	無電解ニッケルメッキ	3	20 ～ 25	H7タップ付	3 ～ 5	対象	本体：S45C\|止めねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	4	20 ～ 25	H7タップ付	4 ～ 10	対象	本体：S45C\|止めねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	5	25 ～ 30	H7タップ付	5 ～ 13	対象	本体：S45C\|止めねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	6	25 ～ 30	H7タップ付	6 ～ 18	対象	本体：S45C\|止めねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	8	30 ～ 40	H7タップ付	8 ～ 24	対象	本体：S45C\|止めねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	10	30 ～ 40	H7タップ付	10 ～ 30	対象	本体：S45C\|止めねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	12	30 ～ 40	H7タップ付	12 ～ 30	対象	本体：S45C\|止めねじ：SUS304	本体：無電解ニッケルメッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-HGBUM2
- ( - )	3日目	SL-HGBUM3
- ( - )	3日目	SL-HGBUM4
- ( - )	3日目	SL-HGBUM5
- ( - )	3日目	SL-HGBUM6
- ( - )	3日目	SL-HGBUM8
- ( - )	3日目	SL-HGBUM10
- ( - )	3日目	SL-HGBUM12
- ( - )	3日目	SL-HGBUM13
- ( - )	3日目	SL-HGBUM14
- ( - )	3日目	SL-HGBUM15
- ( - )	3日目	SL-HGBUM16
- ( - )	3日目	SL-HGBUM20
- ( - )	3日目	SL-HGBUM25
- ( - )	3日目	SL-HGBUMM4
- ( - )	3日目	SL-HGBUMM5
- ( - )	3日目	SL-HGBUMM6
- ( - )	3日目	SL-HGBUMM8
- ( - )	3日目	SL-HGBUMM10
- ( - )	3日目	SL-HGBUMM12
- ( - )	3日目	SL-HGBUMT3
- ( - )	3日目	SL-HGBUMT4
- ( - )	3日目	SL-HGBUMT5
- ( - )	3日目	SL-HGBUMT6
- ( - )	3日目	SL-HGBUMT8
- ( - )	3日目	SL-HGBUMT10
- ( - )	3日目	SL-HGBUMT12

基本情報
納期・価格

基本情報

【規格拡張】
防錆力の高いステンレス品、無電解ニッケルメッキ品を追加しました。

【特徴】
底面からボルトで取付けられるヒンジベースです。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	W寸固定タイプ						W寸・H寸指定タイプ
	H7タイプ			無給油タイプ			H7タイプ			H7タップ付			無給油タイプ
	HKUB	HKUM	HKUS	HKUBM	HKUMM	HKUSM	HGBUB	HGBUM	HGBUS	HGBUBT	HGBUMT	HGBUST	HGBUBM	HGBUMM	HGBUSM
2	2,030	2,190	2,940	-	-	-	1,980	2,180	2,890	-	-	-	-	-	-
3	2,030	2,190	2,940	-	-	-	1,980	2,180	2,890	2,790	2,970	3,650	-	-	-
4	2,030	2,190	2,940	2,250	2,440	3,260	2,180	2,370	3,170	2,970	3,130	3,920	2,400	2,600	3,480
5	2,220	2,380	3,190	2,450	2,700	3,550	2,390	2,640	3,450	3,150	3,360	4,160	2,630	2,890	3,790
6	2,220	2,380	3,190	2,450	2,700	3,550	2,390	2,640	3,450	3,150	3,360	4,160	2,630	2,890	3,790
8	2,390	2,650	3,480	2,660	2,930	3,840	2,590	2,870	3,760	3,400	3,640	4,420	2,840	3,140	4,120
10	2,580	2,850	3,740	2,860	3,150	4,140	2,790	3,080	4,040	3,570	3,820	4,670	3,070	3,360	4,430
12	2,760	3,050	4,000	3,070	3,360	4,430	2,980	3,290	4,330	3,740	4,010	4,910	3,270	3,610	4,750
13	2,760	3,050	4,000	-	-	-	2,980	3,290	4,330	3,740	4,010	4,910	-	-	-
14	2,860	3,150	4,130	-	-	-	3,190	3,520	4,610	3,890	4,150	5,080	-	-	-
15	2,950	3,260	4,260	-	-	-	3,190	3,520	4,610	3,960	4,230	5,190	-	-	-
16	2,950	3,260	4,260	-	-	-	3,190	3,520	4,610	3,960	4,230	5,190	-	-	-
20	3,500	3,850	5,060	-	-	-	3,780	4,170	5,480	4,470	4,800	5,940	-	-	-
25	3,920	4,320	5,680	-	-	-	5,730	6,270	8,090	5,970	6,440	8,720	-	-	-

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15〜19	20〜25	26～
値引率	基準単価	5％	10％	18％	お見積り

表示数量超えはお見積り
表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ヒンジピン　極低頭六角穴ツバ付タイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。高い緩み止め効果が期待できるUナットタイプもございます。
ミスミ
【新商品】ヒンジピン　極低頭六角穴ツバ付めねじタイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。低頭ボルトとの組合せで両端とも省スペース化が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ヒンジベ－ス　－底面取付２山タイプ－のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ワイヤーのこすれ防止

満足度：5.02019/06/13

乾燥炉のシャッター上下移動用のワイヤーが、カバーにこすれていましたので、ヒンジベースにガイドローラーV溝と回転軸止め輪溝...もっと読む

0人が参考にしています。

冶具製作用

満足度：5.02018/03/20

金型用の冶具に使用するため購入しました。予想より早く納品いただき、また価格も満足しています。

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ヒンジベ－ス　－底面取付２山タイプ－	【クリーン洗浄品】ヒンジベ－ス　－底面取付２山タイプ－	ヒンジベ－ス　－側面取付型２山タイプ－	ヒンジベ－ス　－底面取付１山タイプ－　Ｗ・Ｈ寸指定	【クリーン洗浄品】ヒンジベ－ス　－底面取付１山タイプ－　Ｗ・Ｈ寸指定	【クリーン洗浄品】ヒンジベ－ス　－側面取付型２山タイプ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	6日目	3日目	3日目	6日目〜	6日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	クリーン洗浄	該当なし	該当なし	クリーン洗浄	クリーン洗浄
種類	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース
形状	2山タイプ	2山タイプ	2山タイプ	1山タイプ	1山タイプ	2山タイプ
取付け位置	標準タイプ	標準タイプ	側面取付型	標準タイプ	標準タイプ	側面取付型
