ミスミ

ロッドエンドベアリング　リンクボ－ルタイプ　Ｌ型

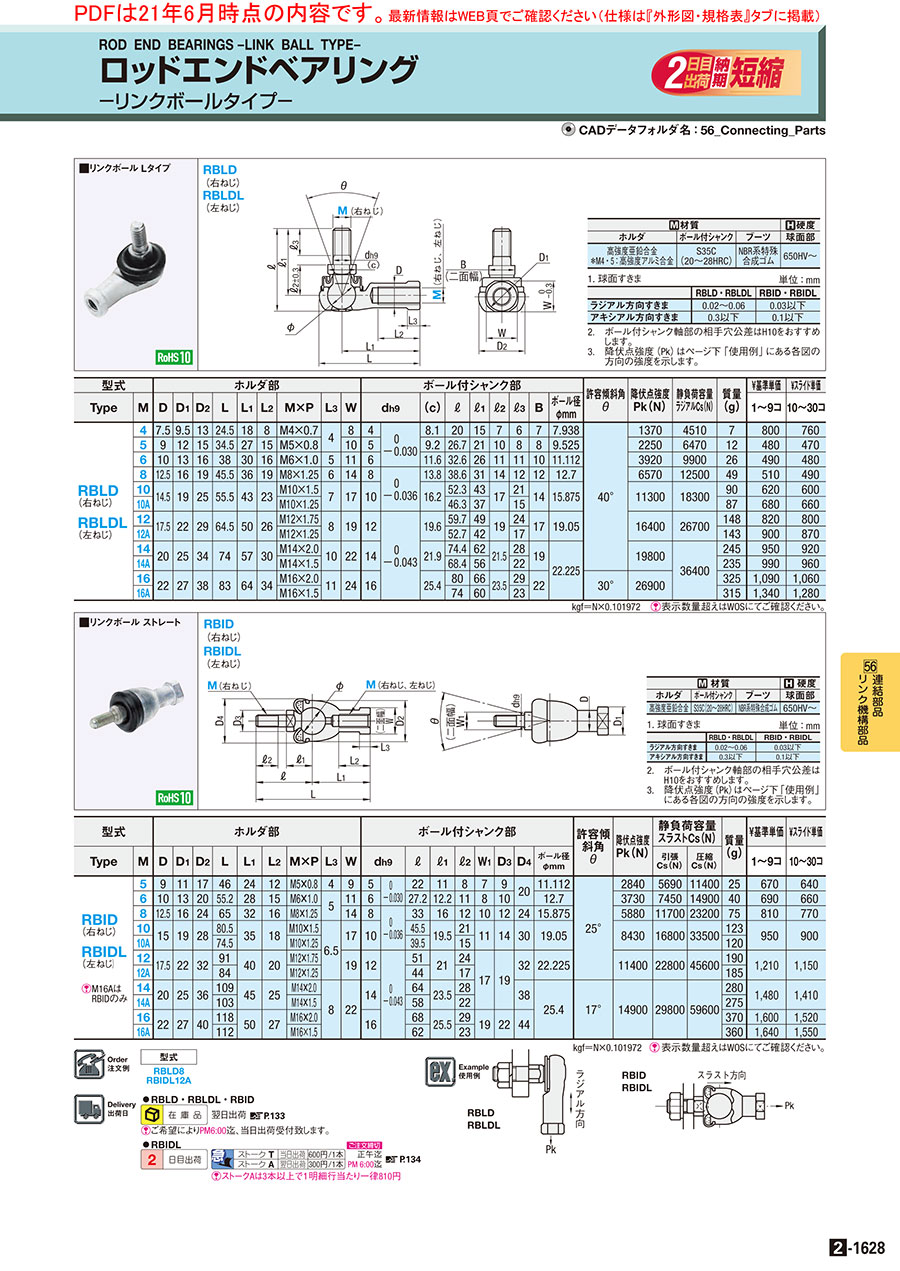

カタログ |P.2-1628

数量スライド割引
当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（7件）

通常単価(税別): 550円～1,540円

税込単価: 605円～1,694円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】ロッドエンドベアリング　めねじ　無給油タイプ

通常価格(税別)： 410円 (税込価格：451円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ロッドエンドベアリング　リンクボ－ルタイプ　Ｉ型

4.8

通常価格(税別)： 720円 (税込価格：792円)

通常出荷日：在庫品1日目

【材質】ホルダ：高強度亜鉛合金、ボール付シャンク：S35C(20～28HRC)...

詳細情報を確認する

種類
ロッドエンドベアリング
ロッドエンドベアリング種類
リンクボール L
潤滑方式
無給油

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が24型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

RBLD（右ねじ）

RBLDL（左ねじ）

[ M ]材質			[ H ]硬度
ホルダ	ボール付シャンク	ブーツ	球面部
高強度亜鉛合金＊M4・5：高強度アルミ合金	S35C (20～28HRC)	NBR系特殊合成ゴム	650HV～

規格表

型式

RBLD8
RBIDL12A

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ホルダ部									ボ−ル付シャンク部									許容傾斜角 θ	降伏点強度 Pk(N)	静負荷容量ラジアルCs(N)	質量 (g)	￥基準単価	¥スライド単価
Type	M	D	D₁	D₂	L	L₁	L₂	M×P	L₃	W	d_h9		(c)	ℓ	ℓ₁	ℓ₂	ℓ₃	B	ボ−ル径 φmm	許容傾斜角 θ	降伏点強度 Pk(N)	静負荷容量ラジアルCs(N)	質量 (g)	1〜9コ	10〜30コ
RBLD (右ねじ) RBLDL (左ねじ)	4	7.5	9.5	13	24.5	18	8	M4×0.7	4	8	4	0 − 0.030	8.1	20	15	7	6	7	7.938	40°	1370	4510	7	840	800
	5	9	12	15	34.5	27	15	M5×0.8	4	10	5		9.2	26.7	21	10	8	8	9.525		2250	6470	12	500	490
	6	10	13	16	38	30	16	M6×1.0	5	11	6		11.6	32.6	26	11	11	10	11.112		3920	9900	26	510	500
	8	12.5	16	19	45.5	36	19	M8×1.25	6	14	8	0 − 0.036	13.8	38.6	31	14	12	12	12.7		6570	12500	49	540	510
	10	14.5	19	25	55.5	43	23	M10×1.5	7	17	10		16.2	52.3	43	17	21	14	15.875		11300	18300	90	650	630
	10A	14.5	19	25	55.5	43	23	M10×1.25	7	17	10		16.2	46.3	37	17	15	14	15.875		11300	18300	87	710	690
	12	17.5	22	29	64.5	50	26	M12×1.75	8	19	12	0 − 0.043	19.6	59.7	49	19	24	17	19.05		16400	26700	148	860	840
	12A	17.5	22	29	64.5	50	26	M12×1.25	8	19	12		19.6	52.7	42	19	17	17	19.05		16400	26700	143	950	910
	14	20	25	34	74	57	30	M14×2.0	10	22	14		21.9	74.4	62	21.5	28	19	22.225		19800	36400	245	1,000	970
	14A	20	25	34	74	57	30	M14×1.5	10	22	14		21.9	68.4	56	21.5	22	19			19800		235	1,040	1,010
	16	22	27	38	83	64	34	M16×2.0	11	24	16		25.4	80	66	23.5	29	22		30°	26900		325	1,140	1,110
	16A	22	27	38	83	64	34	M16×1.5	11	24	16		25.4	74	60	23.5	23	22		30°	26900		315	1,410	1,340

[ ! ]表示数量超えはWOSにてご確認ください。kgf=Nx0.101972
[ ! ]降伏点強度（Pk）はページ下「使用例」にある各図の方向の強度を示します。

型番リスト

表示件数

型番

接続ねじ種類

接続ねじ

本体材質

静負荷容量ラジアル

(N)

許容傾斜角度 α

(deg)

材質証明書

材質証明書：材質

RoHS?

最小発注数量

めねじ・右ねじ	[M4] M4	[アルミニウム] 高強度アルミ合金	4510	40	対象外	-	10	1個
めねじ・右ねじ	M5×0.8	[アルミニウム] 高強度アルミ合金	6470	40	対象外	-	10	1個
めねじ・右ねじ	M6×1.0	[亜鉛合金] 高強度亜鉛合金	9900	40	対象外	-	10	1個
めねじ・右ねじ	M8×1.25	[亜鉛合金] 高強度亜鉛合金	12500	40	対象	ホルダ：高強度亜鉛合金\|ボール付きシャンク：S35C(20-28HCR)\|ブーツ：NBR系特殊合成ゴム	10	1個
めねじ・右ねじ	[M10] M10×1.5	[亜鉛合金] 高強度亜鉛合金	18300	40	対象	ホルダ：高強度亜鉛合金\|ボール付きシャンク：S35C(20-28HCR)\|ブーツ：NBR系特殊合成ゴム	10	1個
めねじ・右ねじ	[M10] M10×1.25	[亜鉛合金] 高強度亜鉛合金	18300	40	対象外	-	10	1個
めねじ・右ねじ	[M12] M12×1.75	[亜鉛合金] 高強度亜鉛合金	26700	40	対象外	-	10	1個
めねじ・右ねじ	[M12] M12×1.25	[亜鉛合金] 高強度亜鉛合金	26700	40	対象外	-	10	1個
めねじ・右ねじ	[M14] M14×2.0	[亜鉛合金] 高強度亜鉛合金	36400	40	対象外	-	10	1個
めねじ・右ねじ	[M14] M14×1.5	[亜鉛合金] 高強度亜鉛合金	36400	40	対象外	-	10	1個
めねじ・右ねじ	[M16] M16×2.0	[亜鉛合金] 高強度亜鉛合金	36400	30	対象外	-	10	1個
めねじ・右ねじ	[M16] M16×1.5	[亜鉛合金] 高強度亜鉛合金	36400	30	対象外	-	10	1個
めねじ・左ねじ	[M4] M4	[アルミニウム] 高強度アルミ合金	4510	40	対象外	-	10	1個
めねじ・左ねじ	M5×0.8	[アルミニウム] 高強度アルミ合金	6470	40	対象外	-	10	1個
めねじ・左ねじ	M6×1.0	[亜鉛合金] 高強度亜鉛合金	9900	40	対象外	-	10	1個
めねじ・左ねじ	M8×1.25	[亜鉛合金] 高強度亜鉛合金	12500	40	対象外	-	10	1個
めねじ・左ねじ	[M10] M10×1.5	[亜鉛合金] 高強度亜鉛合金	18300	40	対象	ホルダ：高強度亜鉛合金\|ボール付きシャンク：S35C(20-28HCR)\|ブーツ：NBR系特殊合成ゴム	10	1個
めねじ・左ねじ	[M10] M10×1.25	[亜鉛合金] 高強度亜鉛合金	18300	40	対象外	-	10	1個
めねじ・左ねじ	[M12] M12×1.75	[亜鉛合金] 高強度亜鉛合金	26700	40	対象外	-	10	1個
めねじ・左ねじ	[M12] M12×1.25	[亜鉛合金] 高強度亜鉛合金	26700	40	対象外	-	10	1個
めねじ・左ねじ	[M14] M14×2.0	[亜鉛合金] 高強度亜鉛合金	36400	40	対象外	-	10	1個
めねじ・左ねじ	[M14] M14×1.5	[亜鉛合金] 高強度亜鉛合金	36400	40	対象外	-	10	1個
めねじ・左ねじ	[M16] M16×2.0	[亜鉛合金] 高強度亜鉛合金	36400	30	対象外	-	10	1個
めねじ・左ねじ	[M16] M16×1.5	[亜鉛合金] 高強度亜鉛合金	36400	30	対象外	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

920円 ( 1,012円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
710円 ( 781円 )	在庫品1日目当日出荷可能
780円 ( 858円 )	在庫品1日目当日出荷可能
940円 ( 1,034円 )	在庫品1日目当日出荷可能
1,040円 ( 1,144円 )	在庫品1日目当日出荷可能
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能
1,140円 ( 1,254円 )	在庫品1日目当日出荷可能
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
710円 ( 781円 )	在庫品1日目当日出荷可能
780円 ( 858円 )	在庫品1日目当日出荷可能
940円 ( 1,034円 )	在庫品1日目当日出荷可能
1,040円 ( 1,144円 )	在庫品1日目当日出荷可能
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能
1,140円 ( 1,254円 )	在庫品1日目当日出荷可能
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能

基本情報

【材質】ホルダ：高強度亜鉛合金、ボール付シャンク：S35C(20～28HRC)、ブーツ：NBR系特殊合成ゴム【硬度】球面部：650HV～

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

・RBLD・RBLDL・RBID

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

・RBIDL

日目出荷

				ご注文締切
急	ストークT	当日出荷	600円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	300円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で1明細行当たり一律810円

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

1．球面すきま
単位：mm

	RBLD・RBLDL	RBID・RBIDL
ラジアル方向すきま	0.02〜0.06	0.03以下
アキシアル方向すきま	0.3以下	0.1以下

2. ボール付シャンク軸部の相手穴公差はH10をおすすめします。

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
