フロ－テイングコネクタ ねじ取付タイプ
- 通常単価(税別)
- 7,370円～15,460円
- 税込単価
- 8,107円～17,006円
・標準的なねじ取り付けタイプのフローティングジョイントです。
詳細情報を確認するご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が8型番あります。

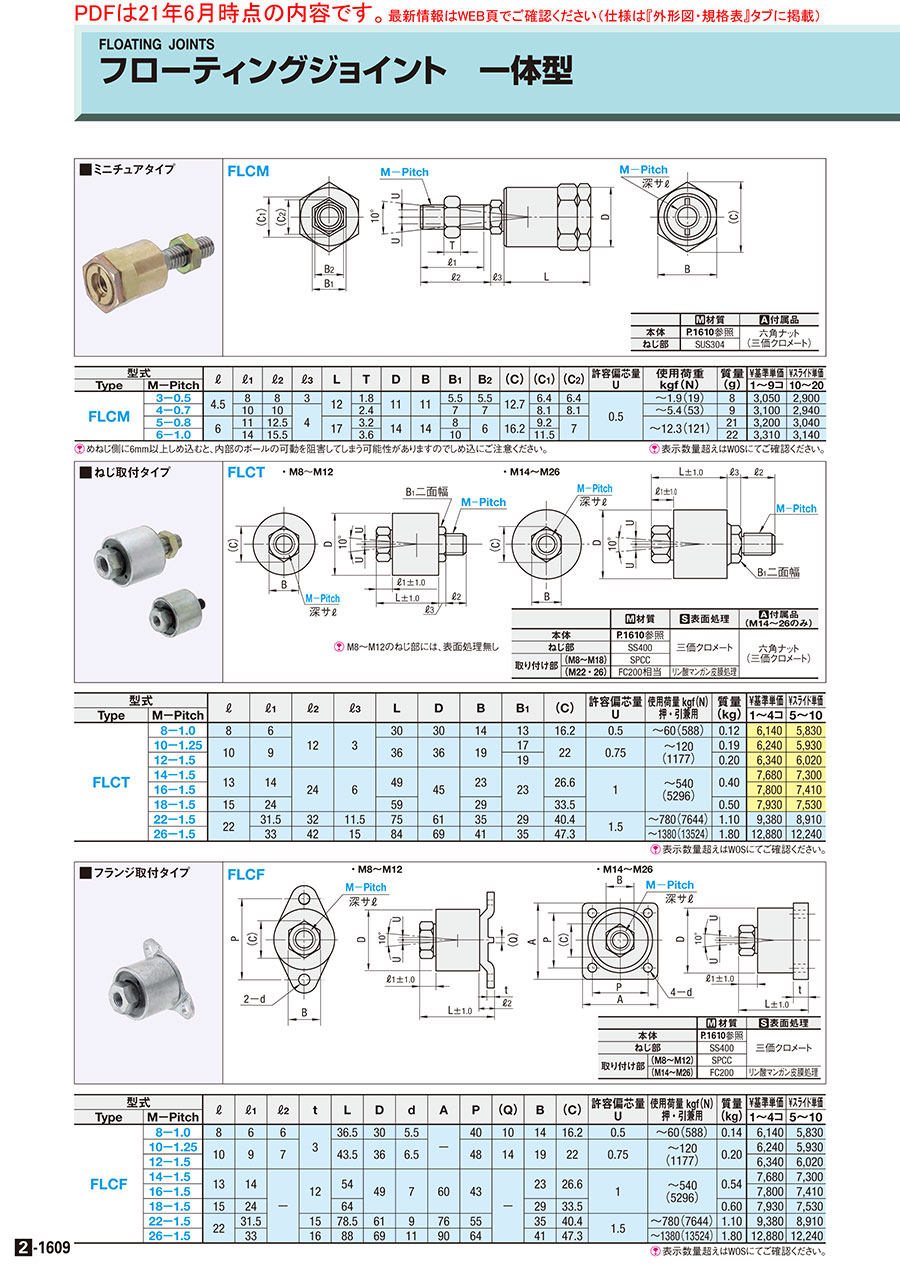

外形図・規格表
規格表
| 型式 |
| FLCT10ー1.25 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ℓ | ℓ1 | ℓ2 | ℓ3 | L | D | B | B1 | (C) | 許容偏芯量 U | 使用荷量 kgf(N) 押・引兼用 | 質量 (kg) | ￥基準単価 | ￥スライド単価 | |
| Type | M−Pitch | 1〜4コ | 5〜10 | ||||||||||||
| FLCT | 8−1.0 | 8 | 6 | 12 | 3 | 30 | 30 | 14 | 13 | 16.2 | 0.5 | 〜60(588) | 0.12 | 6,140 | 5,830 |
| 10−1.25 | 10 | 9 | 36 | 36 | 19 | 17 | 22 | 0.75 | 〜120(1177) | 0.19 | 6,240 | 5,930 | |||
| 12−1.5 | 19 | 0.20 | 6,340 | 6,020 | |||||||||||
| 14−1.5 | 13 | 14 | 24 | 6 | 49 | 45 | 23 | 23 | 26.6 | 1 | 〜540(5296) | 0.40 | 7,680 | 7,300 | |
| 16−1.5 | 7,800 | 7,410 | |||||||||||||
| 18−1.5 | 15 | 24 | 59 | 29 | 33.5 | 0.50 | 7,930 | 7,530 | |||||||
| 22−1.5 | 22 | 31.5 | 32 | 11.5 | 75 | 61 | 35 | 29 | 40.4 | 1.5 | 〜780(7644) | 1.10 | 9,380 | 8,910 | |
| 26−1.5 | 33 | 42 | 15 | 84 | 69 | 41 | 35 | 47.3 | 〜1380(13524) | 1.80 | 12,880 | 12,240 | |||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,370円 ( 8,107円 ) | 在庫品1日目当日出荷可能 |
7,490円 ( 8,239円 ) | 在庫品1日目当日出荷可能 |
7,610円 ( 8,371円 ) | 在庫品1日目当日出荷可能 |
9,220円 ( 10,142円 ) | 在庫品1日目当日出荷可能 |
9,360円 ( 10,296円 ) | 在庫品1日目当日出荷可能 |
9,520円 ( 10,472円 ) | 在庫品1日目当日出荷可能 |
11,260円 ( 12,386円 ) | 2日目 |
15,460円 ( 17,006円 ) | 2日目 |
詳細情報
基本情報
・標準的なねじ取り付けタイプのフローティングジョイントです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
・ コネクタ内部の先端は球状になっており偏芯の吸収が可能である為、シリンダ取付時の軸合わせ、平行度合わせが目測程度で済みます。
・ コネクタとホルダが一体化であるため、選定の容易さと部品点数の削減を同時に実現します。
・ ミニチュアタイプ（FLCM）は小型シリンダ用にねじサイズのM3～M6をご用意しました。
・ 標準タイプは取付バリエーションとして、ねじ取付タイプ（FLCT）・フランジ取付タイプ（FLCF）・ブラケット取付タイプ（FLCL）の3種類をご用意しました。
■ 商品構成
| ねじ径 | Type（取付方法） | |
| ミニチュアタイプ | M3～M6 | FLCM（ねじ取付） |
| 標準タイプ | M8～M26 | FLCT（ねじ取付）・FLCF（フランジ取付）・FLCL（ブラケット取付） |
ミニチュアタイプ（M3～M6）
FLCM
FLCM
| 品番 | 部品名 | 材質 | 表面処理 |
| ① | スタッド | SUS304 | - |
| ② | ナット | SWRM8 | 三価クロメート |
| ③ | ケース | C3604 | - |
| ④ | ボールホルダ | C3604 | - |
| ⑤ | ボールジョイナ | C3604 | - |
| ⑥ | ソケット | C3604 | - |
| ⑦ | 薄型ナット | SWCH | 三価クロメート |
標準タイプ（M8～M26）
FLCT・FLCF・FLCL
FLCT・FLCF・FLCL
| 品番 | 部品名 | 材質 | 表面処理 |
| ① | ソケット | SUM23 （M26はS45C) | 三価クロメート |
| ② | キャップ | SUJ2相当 | - |
| ③ | ケース | STKM13相当 (FLCT：M22~M26はFC200又はFC250) （FLCF/FLCL：M14~26はFC200又はFC250) | 三価クロメート （FLCT:M22~M26はリン酸マンガン皮膜） (FLCF/FLCL:M14~26はリン酸マンガン皮膜） |
| ④ | ボールジョイナ | S45C相当 | - |
| ⑤ | ボールホルダ | SUJ2相当 | - |
| ⑥ | ゴム製鋼球保持版 | ニトリルゴム | - |
| ⑦ | 鋼球 | SUJ2 | - |
| ⑧ | 底板 | SUJ2相当 | - |
■ 特長
・ ボールジョイントの首ふり作動Aと偏芯作動作用Bにより、三次元方向にズレを吸収します。（図1参照）
・ FLCT・FLCF・FLCLはベアリングを内蔵しております。これにより横荷重は大幅に減少し、芯ズレを吸収します。（図2参照）
■ 効果
シリンダロッドへの取り付けにより、以下のような効果があります。
・ シリンダロッドの片べり防止
・パッキンの破損防止・ 低圧作動可能・推力低下防止
■ 使用上の注意
・ ねじ部は回転可能ですが、回転用継手ではないので回転用にはご使用できません。
・ 分解後の再使用はできません。・ 潤滑用グリースを充填済みですので給油は不要です。
・使用荷重は静荷重時を示します。衝撃くり返し荷重の場合は、使用荷重を下まわりますので ご注意ください。
■使用例
