小型シリンダ
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が21型番あります。

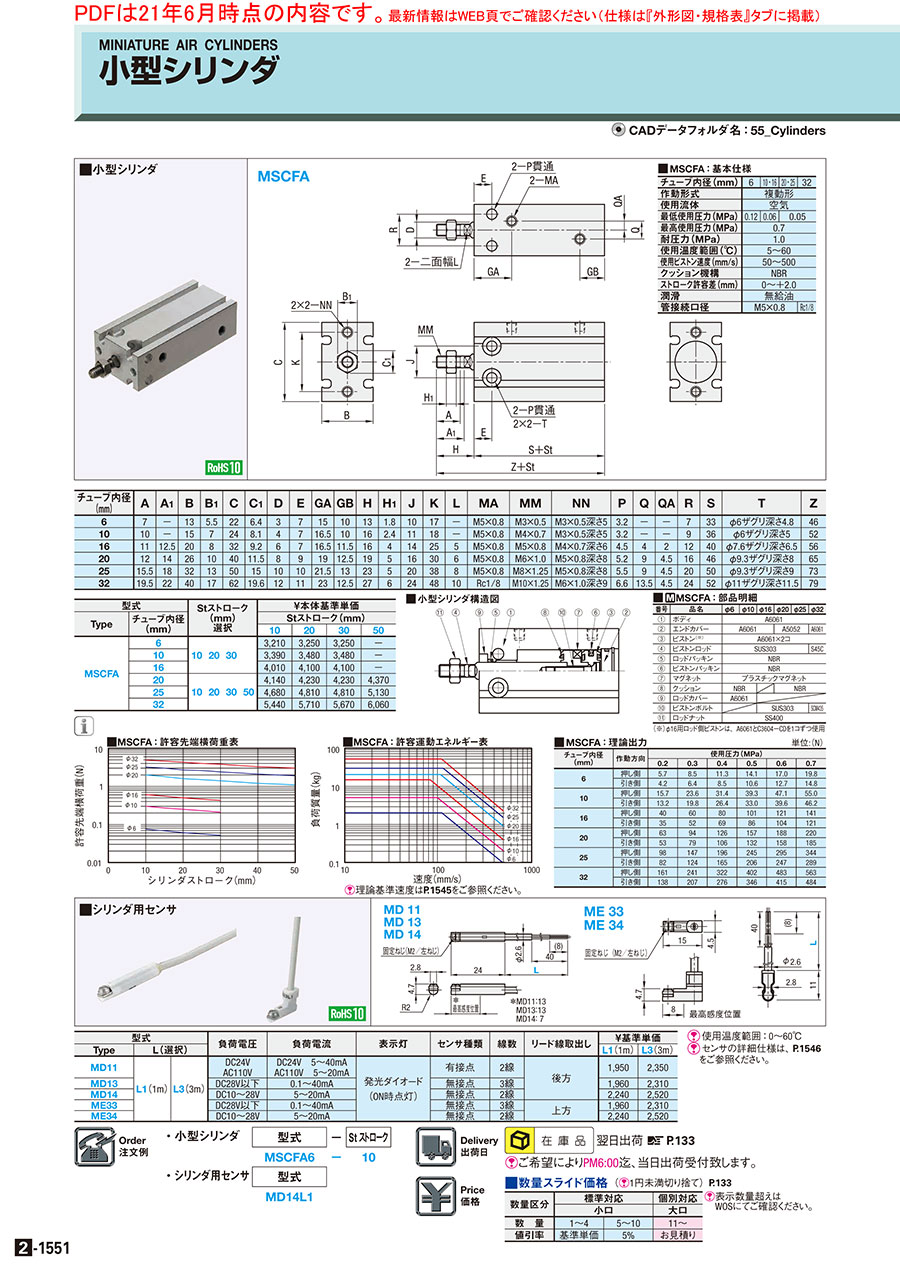

外形図・規格表
MSCFA | ■MSCFA：基本仕様
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
規格表
| 型式 | − | Stストローク |
| MSCFA6 | − | 10 |
| チュ−ブ内径 (mm) | A | A1 | B | B1 | C | C1 | D | E | GA | GB | H | H1 | J | K | L | MA | MM | NN | P | Q | QA | R | S | T | Z |
| 6 | 7 | − | 13 | 5.5 | 22 | 6.4 | 3 | 7 | 15 | 10 | 13 | 1.8 | 10 | 17 | − | M5×0.8 | M3×0.5 | M3×0.5深さ5 | 3.2 | − | − | 7 | 33 | φ6ザグリ深さ4.8 | 46 |
| 10 | 10 | − | 15 | 7 | 24 | 8.1 | 4 | 7 | 16.5 | 10 | 16 | 2.4 | 11 | 18 | − | M5×0.8 | M4×0.7 | M3×0.5深さ5 | 3.2 | − | − | 9 | 36 | φ6ザグリ深さ5 | 52 |
| 16 | 11 | 12.5 | 20 | 8 | 32 | 9.2 | 6 | 7 | 16.5 | 11.5 | 16 | 4 | 14 | 25 | 5 | M5×0.8 | M5×0.8 | M4×0.7深さ6 | 4.5 | 4 | 2 | 12 | 40 | φ7.6ザグリ深さ6.5 | 56 |
| 20 | 12 | 14 | 26 | 10 | 40 | 11.5 | 8 | 9 | 19 | 12.5 | 19 | 5 | 16 | 30 | 6 | M5×0.8 | M6×1.0 | M5×0.8深さ8 | 5.2 | 9 | 4.5 | 16 | 46 | φ9.3ザグリ深さ8 | 65 |
| 25 | 15.5 | 18 | 32 | 13 | 50 | 15 | 10 | 10 | 21.5 | 13 | 23 | 5 | 20 | 38 | 8 | M5×0.8 | M8×1.25 | M5×0.8深さ8 | 5.5 | 9 | 4.5 | 20 | 50 | φ9.3ザグリ深さ9 | 73 |
| 32 | 19.5 | 22 | 40 | 17 | 62 | 19.6 | 12 | 11 | 23 | 12.5 | 27 | 6 | 24 | 48 | 10 | Rc1/8 | M10×1.25 | M6×1.0深さ9 | 6.6 | 13.5 | 4.5 | 24 | 52 | φ11ザグリ深さ11.5 | 79 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | Stストロ−ク (mm) 選択 | ￥本体基準単価 | |||||||
| Type | チュ−ブ内径 (mm) | Stストロ−ク(mm) | |||||||
| 10 | 20 | 30 | 50 | ||||||
| MSCFA | 6 | 10 | 20 | 30 | 3,370 | 3,410 | 3,410 | － | |
| 10 | 3,560 | 3,650 | 3,650 | － | |||||
| 16 | 4,210 | 4,310 | 4,310 | － | |||||
| 20 | 10 | 20 | 30 | 50 | 4,350 | 4,440 | 4,440 | 4,590 | |
| 25 | 4,910 | 5,050 | 5,050 | 5,390 | |||||
| 32 | 5,710 | 6,000 | 5,950 | 6,360 | |||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,470円 ( 3,817円 ) | 在庫品1日目当日出荷可能 |
3,510円 ( 3,861円 ) | 在庫品1日目当日出荷可能 |
3,510円 ( 3,861円 ) | 在庫品1日目当日出荷可能 |
3,670円 ( 4,037円 ) | 在庫品1日目当日出荷可能 |
3,760円 ( 4,136円 ) | 在庫品1日目当日出荷可能 |
3,760円 ( 4,136円 ) | 在庫品1日目当日出荷可能 |
4,340円 ( 4,774円 ) | 在庫品1日目当日出荷可能 |
4,440円 ( 4,884円 ) | 在庫品1日目当日出荷可能 |
4,440円 ( 4,884円 ) | 在庫品1日目当日出荷可能 |
4,480円 ( 4,928円 ) | 在庫品1日目当日出荷可能 |
4,570円 ( 5,027円 ) | 在庫品1日目当日出荷可能 |
4,570円 ( 5,027円 ) | 在庫品1日目当日出荷可能 |
4,730円 ( 5,203円 ) | 在庫品1日目当日出荷可能 |
5,060円 ( 5,566円 ) | 在庫品1日目当日出荷可能 |
5,200円 ( 5,720円 ) | 在庫品1日目当日出荷可能 |
5,200円 ( 5,720円 ) | 在庫品1日目当日出荷可能 |
5,550円 ( 6,105円 ) | 在庫品1日目当日出荷可能 |
5,880円 ( 6,468円 ) | 在庫品1日目当日出荷可能 |
6,180円 ( 6,798円 ) | 在庫品1日目当日出荷可能 |
6,130円 ( 6,743円 ) | 在庫品1日目当日出荷可能 |
6,550円 ( 7,205円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】従来よりもコンパクトな省スペース対応のシリンダです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
概要・仕様
■小型シリンダ構造図
■[ M ]MSCFA：部品明細
（※）φ16用ロッド側ピストンは、A6061とC3604－CDを1コずつ使用
| 番号 | 品名 | φ6 | φ10 | φ16 | φ20 | φ25 | φ32 |
| ① | ボディ | A6061 | |||||
| ② | エンドカバ− | A6061 | A5052 | A6061 | |||
| ③ | ピストン(※) | A6061×2コ | |||||
| ④ | ピストンロッド | SUS303 | S45C | ||||
| ⑤ | ロッドパッキン | NBR | |||||
| ⑥ | ピストンパッキン | NBR | |||||
| ⑦ | マグネット | プラスチックマグネット | |||||
| ⑧ | クッション | NBR | － | NBR | |||
| ⑨ | ロッドカバ− | A6061 | － | ||||
| ⑩ | ピストンボルト | － | SUS303 | SCM435 | |||
| ⑪ | ロッドナット | SS400 | |||||
■MSCFA：理論出力単位:（N）
| チュ－ブ内径 （mm） | 作動方向 | 使用圧力（MPa） | |||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||
| 6 | 押し側 | 5.7 | 8.5 | 11.3 | 14.1 | 17.0 | 19.8 |
| 引き側 | 4.2 | 6.4 | 8.5 | 10.6 | 12.7 | 14.8 | |
| 10 | 押し側 | 15.7 | 23.6 | 31.4 | 39.3 | 47.1 | 55.0 |
| 引き側 | 13.2 | 19.8 | 26.4 | 33.0 | 39.6 | 46.2 | |
| 16 | 押し側 | 40 | 60 | 80 | 101 | 121 | 141 |
| 引き側 | 35 | 52 | 69 | 86 | 104 | 121 | |
| 20 | 押し側 | 63 | 94 | 126 | 157 | 188 | 220 |
| 引き側 | 53 | 79 | 106 | 132 | 158 | 185 | |
| 25 | 押し側 | 98 | 147 | 196 | 245 | 295 | 344 |
| 引き側 | 82 | 124 | 165 | 206 | 247 | 289 | |
| 32 | 押し側 | 161 | 241 | 322 | 402 | 483 | 563 |
| 引き側 | 138 | 207 | 276 | 346 | 415 | 484 | |
