ヒンジベ－ス　－標準２山タイプ－　Ｗ・Ｈ寸指定Ｈ７

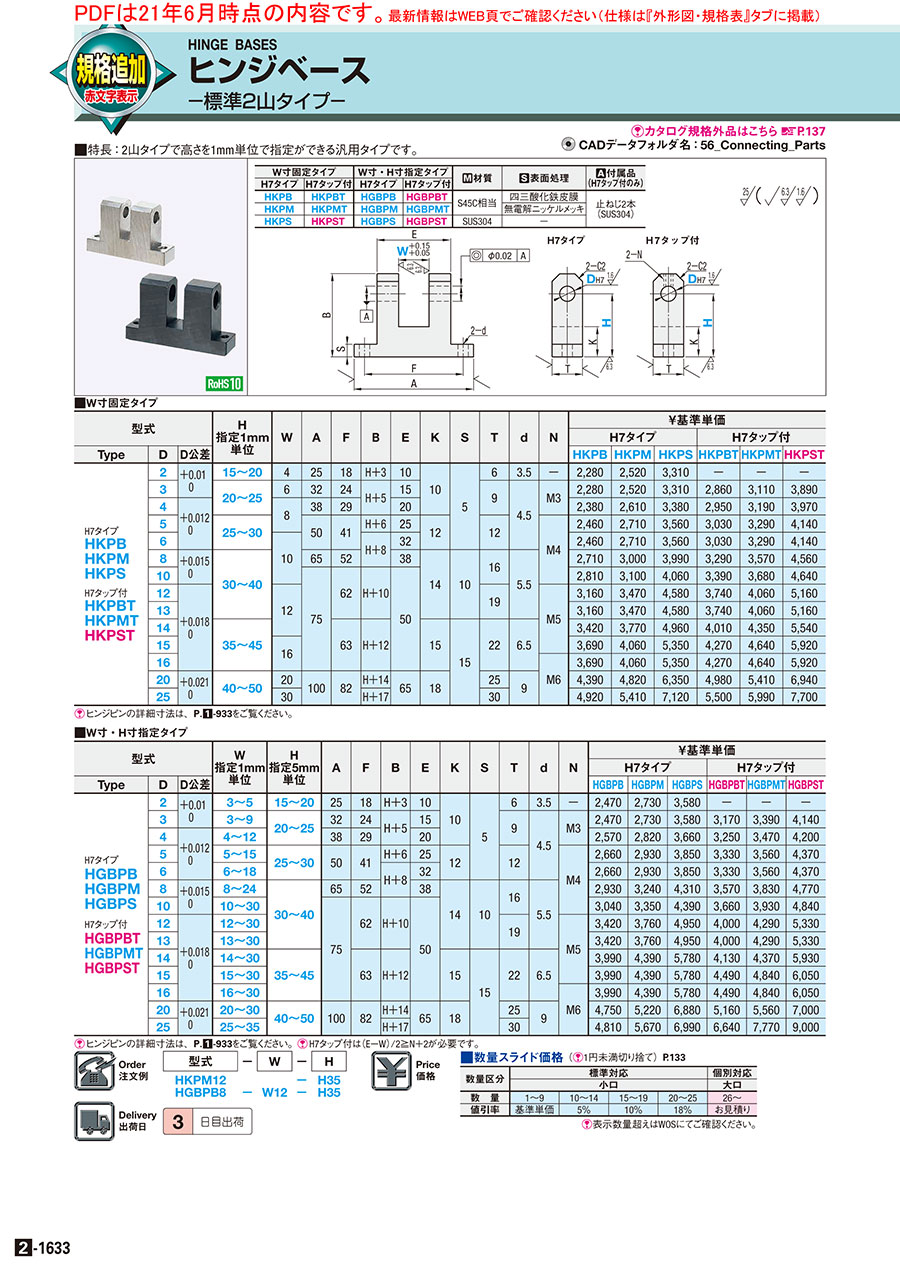

カタログ |P.2-1633

4.2

平均満足度4.2

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジベ－ス　－Ａ・Ｈ寸コンパクトタイプ－

4.6

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジボルト

4.2

通常出荷日：5 日目

【規格拡張】防錆力の高いステンレス品を追加しました。【特徴】Ｈ寸（高さ）を１ｍ...

詳細情報を確認する

特性・用途
該当なし
種類
ヒンジベース
形状
2山タイプ
取付け位置
標準タイプ
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が167型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

H7タイプ

H7タップ付

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、T、A寸法は除く。

W寸固定タイプ		W寸・H寸指定タイプ		材質	表面処理	付属品 (H7タップ付のみ)
H7タイプ	H7タップ付	H7タイプ	H7タップ付	材質	表面処理	付属品 (H7タップ付のみ)
HKPB	HKPBT	HGBPB	HGBPBT	S45C相当	四三酸化鉄皮膜	止ねじ2本 (SUS304)
HKPM	HKPMT	HGBPM	HGBPMT	S45C相当	無電解ニッケルメッキ
HKPS	HKPST	HGBPS	HGBPST	SUS304	−

規格表

型式	−	W	−	H
HKPM12 HGBPB8	−	W12	− −	H35 H35

■W寸固定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			H 指定1mm 単位	W	A	F	B	E	K	S	T	d	N	￥基準単価
														H7タイプ			H7タップ付
Type	D	D公差												HKPB	HKPM	HKPS	HKPBT	HKPMT	HKPST
H7タイプ HKPB HKPM HKPS H7タップ付 HKPBT HKPMT HKPST	2	＋0.01 0	15〜20	4	25	18	H＋3	10	10	5	6	3.5	−	2,390	2,650	3,480	-	-	-
	3		20〜25	6	32	24	H＋5	15			9	4.5	M3	2,390	2,650	3,480	3,000	3,270	4,080
	4	＋0.012 0		8	38	29		20						2,500	2,740	3,550	3,100	3,350	4,170
	5		25〜30		50	41	H＋6	25	12		12		M4	2,580	2,850	3,740	3,180	3,450	4,350
	6			10			H＋8	32						2,580	2,850	3,740	3,180	3,450	4,350
	8	＋0.015 0	30〜40		65	52		38	14	10	16	5.5		2,850	3,150	4,190	3,450	3,750	4,790
	10				75	62	H＋10	50						2,950	3,260	4,260	3,560	3,860	4,870
	12	＋0.018 0		12							19		M5	3,320	3,640	4,810	3,930	4,260	5,420
	13													3,320	3,640	4,810	3,930	4,260	5,420
	14		35〜45			63	H＋12		15	15	22	6.5		3,590	3,960	5,210	4,210	4,570	5,820
	15			16										3,870	4,260	5,620	4,480	4,870	6,220
	16												M6	3,870	4,260	5,620	4,480	4,870	6,220
	20	＋0.021 0	40〜50	20	100	82	H＋14	65	18		25	9		4,610	5,060	6,670	5,230	5,680	7,290
	25			30			H＋17				30			5,170	5,680	7,480	5,780	6,290	8,090

ヒンジピンの詳細寸法は、こちらをご覧ください。
■W寸・H寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			W 指定1mm 単位	H 指定5mm 単位	A	F	B	E	K	S	T	d	N	￥基準単価
型式														H7タイプ			H7タップ付
Type	D	D公差												HGBPB	HGBPM	HGBPS	HGBPBT	HGBPMT	HGBPST
H7タイプ HGBPB HGBPM HGBPS H7タップ付 HGBPBT HGBPMT HGBPST	2	＋0.01 0	3〜5	15〜20	25	18	H＋3	10	10	5	6	3.5	−	2,590	2,870	3,760	-	-	-
	3	＋0.01 0	3〜9	20〜25	32	24	H＋5	15			9	4.5	M3	2,590	2,870	3,760	3,330	3,560	4,350
	4	＋0.012 0	4〜12	20〜25	38	29	H＋5	20			9		M3	2,700	2,960	3,840	3,410	3,640	4,410
	5		5〜15	25〜30	50	41	H＋6	25	12		12		M4	2,790	3,080	4,040	3,500	3,740	4,590
	6		6〜18	25〜30	50	41	H＋8	32	12		12			2,790	3,080	4,040	3,500	3,740	4,590
	8	＋0.015 0	8〜24	30〜40	65	52	H＋8	38	14	10	16	5.5		3,080	3,400	4,530	3,750	4,020	5,010
	10	＋0.015 0	10〜30		75	62	H＋10	50			16			3,190	3,520	4,610	3,840	4,130	5,080
	12	＋0.018 0	12〜30								19		M5	3,590	3,950	5,200	4,200	4,500	5,600
	13		13〜30								19			3,590	3,950	5,200	4,200	4,500	5,600
	14		14〜30	35〜45		63	H＋12		15	15	22	6.5		4,190	4,610	6,070	4,340	4,590	6,230
	15		15〜30											4,190	4,610	6,070	4,710	5,080	6,350
	16		16〜30										M6	4,190	4,610	6,070	4,710	5,080	6,350
	20	＋0.021 0	20〜30	40〜50	100	82	H＋14	65	18		25	9		4,990	5,480	7,220	5,420	5,840	7,350
	25	＋0.021 0	25〜35	40〜50	100	82	H＋17	65	18		30	9		5,050	5,950	7,340	6,970	8,160	9,450

ヒンジピンの詳細寸法は、こちらをご覧ください。
H7タップ付は（EーW）/2≧N＋2が必要です。

型番リスト

表示件数

型番

HGBPB2-W[3-5/1]-H[15-20/5]

HGBPB3-W[3-9/1]-H15

HGBPB3-W[3-9/1]-H[20-25/5]

HGBPB4-W[4-12/1]-H[20-25/5]

HGBPB5-W[5-15/1]-H[25-30/5]

HGBPB6-W[6-18/1]-H[25-30/5]

HGBPB8-W[8-24/1]-H[25-40/5]

HGBPB10-W[10-30/1]-H[30-40/5]

HGBPB12-W[12-30/1]-H[30-40/5]

HGBPB13-W[13-30/1]-H[30-40/5]

HGBPB14-W[14-30/1]-H[35-45/5]

HGBPB15-W[15-30/1]-H[35-45/5]

HGBPB16-W[16-30/1]-H[35-45/5]

HGBPB20-W[20-30/1]-H[40-50/5]

HGBPB25-W[25-35/1]-H[40-50/5]

HGBPBT3-W[3-5/1]-H[20-25/5]

HGBPBT4-W[4-10/1]-H[20-25/5]

HGBPBT5-W[5-13/1]-H[25-30/5]

HGBPBT6-W[6-18/1]-H[25-30/5]

HGBPBT8-W[8-24/1]-H[30-40/5]

HGBPBT10-W[10-30/1]-H[30-40/5]

HGBPBT12-W[12-30/1]-H[30-40/5]

HGBPBT13-W[13-30/1]-H[30-40/5]

HGBPBT14-W[14-30/1]-H[35-45/5]

HGBPBT15-W[15-30/1]-H[35-45/5]

HGBPBT16-W[16-30/1]-H[35-45/5]

HGBPBT20-W[20-30/1]-H[40-50/5]

HGBPBT25-W[25-35/1]-H[40-50/5]

HGBPM2-W[3-5/1]-H[15-20/5]

HGBPM3-W[3-9/1]-H15

HGBPM3-W[3-9/1]-H[20-25/5]

HGBPM4-W[4-12/1]-H15

HGBPM4-W[4-12/1]-H[20-25/5]

HGBPM5-W[5-15/1]-H[25-30/5]

HGBPM6-W[6-18/1]-H[25-30/5]

HGBPM8-W[8-24/1]-H[25-40/5]

HGBPM10-W[10-30/1]-H[30-40/5]

HGBPM12-W[12-30/1]-H[30-40/5]

HGBPM13-W[13-30/1]-H[30-40/5]

HGBPM14-W[14-30/1]-H[35-45/5]

HGBPM15-W[15-30/1]-H[35-45/5]

HGBPM16-W[16-30/1]-H[35-45/5]

HGBPM20-W[20-30/1]-H[40-50/5]

HGBPM25-W[25-35/1]-H[40-50/5]

HGBPMT3-W[3-5/1]-H[20-25/5]

HGBPMT4-W[4-10/1]-H[20-25/5]

HGBPMT5-W[5-15/1]-H[25-30/5]

HGBPMT6-W[6-18/1]-H[25-30/5]

HGBPMT8-W[8-24/1]-H[30-40/5]

HGBPMT10-W[10-30/1]-H[30-40/5]

HGBPMT12-W[12-30/1]-H[30-40/5]

HGBPMT13-W[13-30/1]-H[30-40/5]

HGBPMT14-W[14-30/1]-H[35-45/5]

HGBPMT15-W[15-30/1]-H[35-45/5]

HGBPMT16-W[16-30/1]-H[35-45/5]

HGBPMT20-W[20-30/1]-H[40-50/5]

HGBPMT25-W[25-35/1]-H[40-50/5]

HGBPS2-W[3-5/1]-H[15-20/5]

HGBPS3-W[3-9/1]-H15

HGBPS3-W[3-9/1]-H[20-25/5]

材質

表面処理

穴径D

(φ)

穴タイプ

幅寸法 W

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

S45C相当	四三酸化鉄皮膜	2	H7タイプ	3 ～ 5	15 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	3	H7タイプ	3 ～ 9	15	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	3	H7タイプ	3 ～ 9	20 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	4	H7タイプ	4 ～ 12	20 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	5	H7タイプ	5 ～ 15	25 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	6	H7タイプ	6 ～ 18	25 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	8	H7タイプ	8 ～ 24	25 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	10	H7タイプ	10 ～ 30	30 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	12	H7タイプ	12 ～ 30	30 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	13	H7タイプ	13 ～ 30	30 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	14	H7タイプ	14 ～ 30	35 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	15	H7タイプ	15 ～ 30	35 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	16	H7タイプ	16 ～ 30	35 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	20	H7タイプ	20 ～ 30	40 ～ 50	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	25	H7タイプ	25 ～ 35	40 ～ 50	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	3	H7タップ付	3 ～ 5	20 ～ 25	本体：S45C\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	4	H7タップ付	4 ～ 10	20 ～ 25	本体：S45C\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	5	H7タップ付	5 ～ 13	25 ～ 30	本体：S45C\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	6	H7タップ付	6 ～ 18	25 ～ 30	本体：S45C\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	8	H7タップ付	8 ～ 24	30 ～ 40	本体：S45C\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	10	H7タップ付	10 ～ 30	30 ～ 40	本体：S45C\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	12	H7タップ付	12 ～ 30	30 ～ 40	本体：S45C\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	13	H7タップ付	13 ～ 30	30 ～ 40	本体：S45C\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	14	H7タップ付	14 ～ 30	35 ～ 45	本体：S45C\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	15	H7タップ付	15 ～ 30	35 ～ 45	本体：S45C\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	16	H7タップ付	16 ～ 30	35 ～ 45	本体：S45C\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	20	H7タップ付	20 ～ 30	40 ～ 50	本体：S45C\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	25	H7タップ付	25 ～ 35	40 ～ 50	本体：S45C\|止ねじ：SUS304	本体：四三酸化鉄皮膜	10	1個
S45C相当	無電解ニッケルメッキ	2	H7タイプ	3 ～ 5	15 ～ 20	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	3	H7タイプ	3 ～ 9	15	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	3	H7タイプ	3 ～ 9	20 ～ 25	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	4	H7タイプ	4 ～ 12	15	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	4	H7タイプ	4 ～ 12	20 ～ 25	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	5	H7タイプ	5 ～ 15	25 ～ 30	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	6	H7タイプ	6 ～ 18	25 ～ 30	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	8	H7タイプ	8 ～ 24	25 ～ 40	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	10	H7タイプ	10 ～ 30	30 ～ 40	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	12	H7タイプ	12 ～ 30	30 ～ 40	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	13	H7タイプ	13 ～ 30	30 ～ 40	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	14	H7タイプ	14 ～ 30	35 ～ 45	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	15	H7タイプ	15 ～ 30	35 ～ 45	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	16	H7タイプ	16 ～ 30	35 ～ 45	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	20	H7タイプ	20 ～ 30	40 ～ 50	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	25	H7タイプ	25 ～ 35	40 ～ 50	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	3	H7タップ付	3 ～ 5	20 ～ 25	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	4	H7タップ付	4 ～ 10	20 ～ 25	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	5	H7タップ付	5 ～ 15	25 ～ 30	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	6	H7タップ付	6 ～ 18	25 ～ 30	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	8	H7タップ付	8 ～ 24	30 ～ 40	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	10	H7タップ付	10 ～ 30	30 ～ 40	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	12	H7タップ付	12 ～ 30	30 ～ 40	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	13	H7タップ付	13 ～ 30	30 ～ 40	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	14	H7タップ付	14 ～ 30	35 ～ 45	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	15	H7タップ付	15 ～ 30	35 ～ 45	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	16	H7タップ付	16 ～ 30	35 ～ 45	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	20	H7タップ付	20 ～ 30	40 ～ 50	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	25	H7タップ付	25 ～ 35	40 ～ 50	本体：S45C相当\|止ねじ：SUS304	本体：無電解ニッケルメッキ	10	1個
SUS304	なし	2	H7タイプ	3 ～ 5	15 ～ 20	SUS304	-	10	1個
SUS304	なし	3	H7タイプ	3 ～ 9	15	SUS304	-	10	1個
SUS304	なし	3	H7タイプ	3 ～ 9	20 ～ 25	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-HGBPM2
- ( - )	3日目	SL-HGBPM3
- ( - )	3日目	SL-HGBPM3
- ( - )	3日目	SL-HGBPM4
- ( - )	3日目	SL-HGBPM4
- ( - )	3日目	SL-HGBPM5
- ( - )	3日目	SL-HGBPM6
- ( - )	3日目	SL-HGBPM8
- ( - )	3日目	SL-HGBPM10
- ( - )	3日目	SL-HGBPM12
- ( - )	3日目	SL-HGBPM13
- ( - )	3日目	SL-HGBPM14
- ( - )	3日目	SL-HGBPM15
- ( - )	3日目	SL-HGBPM16
- ( - )	3日目	SL-HGBPM20
- ( - )	3日目	SL-HGBPM25
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-HGBPS2
- ( - )	3日目	SL-HGBPS3
- ( - )	3日目	SL-HGBPS3

基本情報
納期・価格

基本情報

【規格拡張】
防錆力の高いステンレス品を追加しました。

【特徴】
Ｈ寸（高さ）を１ｍｍで指定できる汎用的なヒンジベースです。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15〜19	20〜25	26～
値引率	基準単価	5％	10％	18％	お見積り

表示数量超えはお見積り
表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ヒンジピン　極低頭六角穴ツバ付タイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。高い緩み止め効果が期待できるUナットタイプもございます。
ミスミ
【新商品】ヒンジピン　極低頭六角穴ツバ付めねじタイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。低頭ボルトとの組合せで両端とも省スペース化が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ヒンジベ－ス　－標準２山タイプ－　Ｗ・Ｈ寸指定Ｈ７のレビュー

4.2平均満足度：4.24件のレビュー

星5
50%
星4
25%
星3
25%
星2
0%
星1
0%

緩衝暖簾の部品

満足度：5.02021/05/17

1㎜単位で高さ指定できるので助かります剛性もあり機械要素として使っています穴部にオイレスメタルが挿入されているものが...もっと読む

0人が参考にしています。

シャフトの開閉

満足度：5.02020/01/31

シャフトの開閉用ヒンジに使用。固定側（ヒンジ）と追加工で解放側はインデックスプランジャーでロックできます。

0人が参考にしています。

ヒンジ機構のBKT

満足度：3.02019/09/23

ヒンジ機構のBKTに使用。寸法選択がもっと広いと良い、納期を考えるとこの値段でも仕方ないのかなとは思う。

0人が参考にしています。

エアシリンダー開閉扉用ヒンジとして

満足度：4.02019/06/20

エアシリンダのジョイントと連結させ扉類の開閉機構の一部として採用しています。もう少し低背の方で選択肢が増えると助かります...もっと読む

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ヒンジベ－ス　－標準２山タイプ－　Ｗ・Ｈ寸指定Ｈ７	【クリーン洗浄品】ヒンジベ－ス　－標準２山タイプ－　Ｗ・Ｈ寸指定Ｈ７	【クリーン洗浄品】ヒンジベ－ス　－標準１山タイプ－　Ｗ・Ｈ寸指定Ｈ７	ヒンジベ－ス　－底面取付１山タイプ－　Ｗ・Ｈ寸指定	【クリーン洗浄品】ヒンジベ－ス　－底面取付１山タイプ－　Ｗ・Ｈ寸指定	ヒンジベ－ス　－固定寸タイプ－　２山π型
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	2,570円 -
通常出荷日	3日目	6日目〜	6日目	3日目	6日目〜	在庫品1日目
特性・用途	該当なし	クリーン洗浄	クリーン洗浄	該当なし	クリーン洗浄	該当なし
種類	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース
形状	2山タイプ	2山タイプ	1山タイプ	1山タイプ	1山タイプ	2山タイプ
取付け位置	標準タイプ	標準タイプ	標準タイプ	標準タイプ	標準タイプ	標準タイプ
材質証明書	対象	対象	対象	対象	対象	対象

この商品に関連するミスミユニット事例その他の事例を探す

ヒンジベース・ヒンジボルトカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

材質

表面処理

穴径D(φ)

穴タイプ

幅寸法 W(mm)

H(mm)

タイプ

CAD

出荷日

ヒンジベ－ス －標準２山タイプ－ Ｗ・Ｈ寸指定Ｈ７

ご注意

外形図・規格表

規格表

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

ヒンジベース・ヒンジボルトカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

ヒンジベ－ス　－標準２山タイプ－　Ｗ・Ｈ寸指定Ｈ７

この商品に関連するミスミユニット事例その他の事例を探す
