ヒンジベ－ス　－底面取付１山タイプ－　Ｗ・Ｈ寸指定

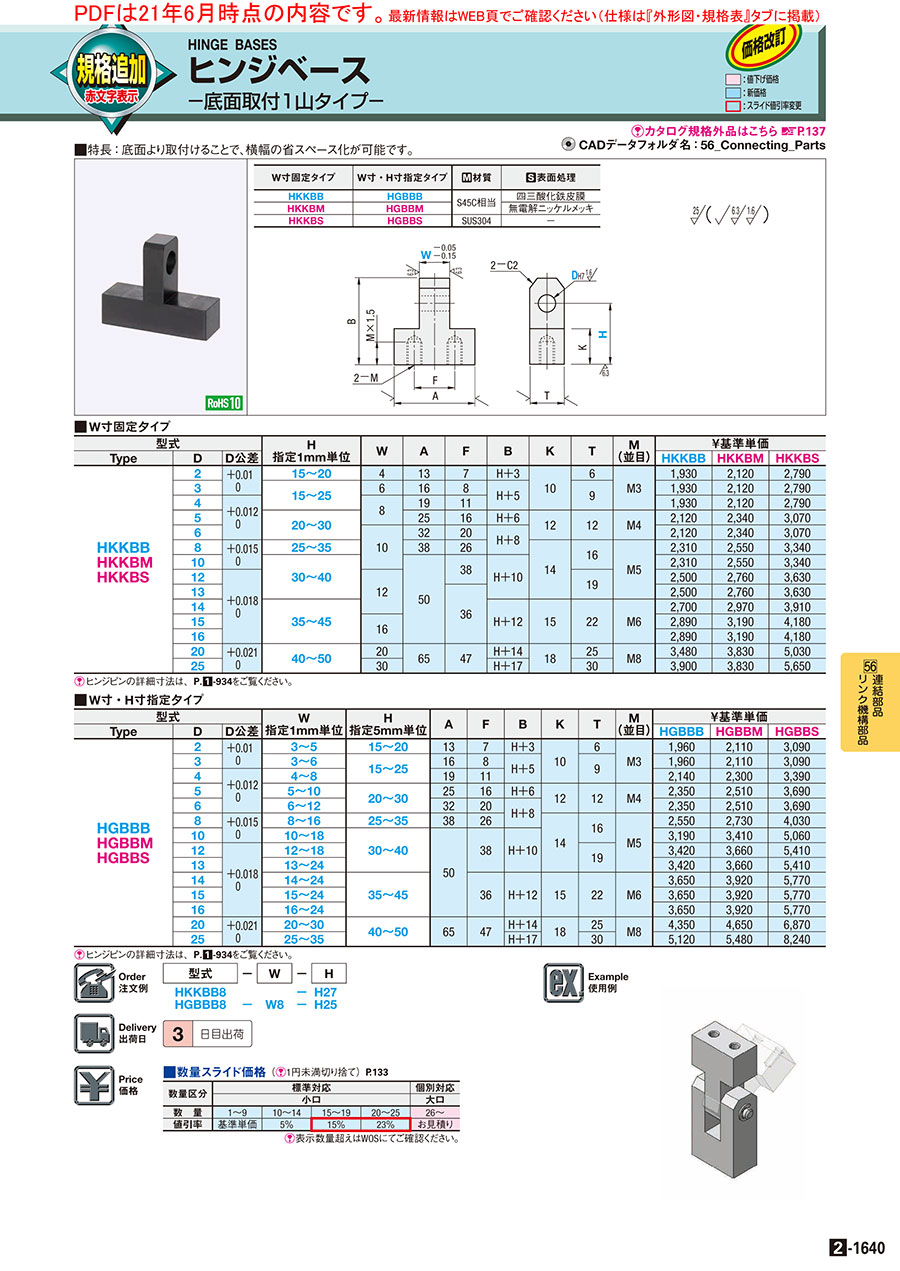

カタログ |P.2-1640

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジベ－ス　－標準１山タイプ－　Ｗ・Ｈ寸指定Ｈ７

4.6

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジベ－ス　－標準２山タイプ－　Ｗ・Ｈ寸指定Ｈ７

4.3

通常出荷日：3 日目

【規格拡張】防錆力の高いステンレス品、無電解ニッケルメッキ品を追加しました。【...

詳細情報を確認する

特性・用途
該当なし
種類
ヒンジベース
形状
1山タイプ
取付け位置
標準タイプ
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が84型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、めねじ深さ、T、A寸法は除く。

W寸固定タイプ	W寸・H寸指定タイプ	材質	表面処理
HKKBB	HGBBB	S45C相当	四三酸化鉄皮膜
HKKBM	HGBBM	S45C相当	無電解ニッケルメッキ
HKKBS	HGBBS	SUS304	−

規格表

型式	−	W	−	H
HKKBB8 HGBBB8	−	W8	− −	H27 H25

■ W寸固定夕イプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			H 指定1mm単位	W	A	F	B	K	T	M (並目)	￥基準単価
Type	D	D公差									HKKBB	HKKBM	HKKBS
HKKBB HKKBM HKKBS	2	＋0.01 0	15〜20	4	13	7	H＋3	10	6	M3	2,030	2,230	2,930
	3		15〜25	6	16	8	H＋5		9		2,030	2,230	2,930
	4	＋0.012 0		8	19	11					2,030	2,230	2,930
	5		20〜30		25	16	H＋6	12	12	M4	2,230	2,460	3,220
	6			10	32	20	H＋8				2,230	2,460	3,220
	8	＋0.015 0	25〜35		38	26		14	16	M5	2,430	2,680	3,510
	10		30〜40		50	38	H＋10				2,430	2,680	3,510
	12	＋0.018 0		12					19		2,630	2,900	3,810
	13					36					2,630	2,900	3,810
	14		35〜45				H＋12	15	22	M6	2,840	3,120	4,110
	15			16							3,030	3,350	4,390
	16										3,030	3,350	4,390
	20	＋0.021 0	40〜50	20	65	47	H＋14	18	25	M8	3,650	4,020	5,280
	25			30			H＋17		30		4,100	4,020	5,930

ヒンジピンの詳細寸法は、こちらをご覧ください。
■ W寸・H寸指定夕イプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			W 指定1mm単位	H 指定5mm単位	A	F	B	K	T	M (並目)	￥基準単価
Type	D	D公差									HGBBB	HGBBM	HGBBS
HGBBB HGBBM HGBBS	2	＋0.01 0	3〜5	15〜20	13	7	H＋3	10	6	M3	2,060	2,220	3,240
	3		3〜6	15〜25	16	8	H＋5		9		2,060	2,220	3,240
	4	＋0.012 0	4〜8		19	11					2,250	2,420	3,560
	5		5〜10	20〜30	25	16	H＋6	12	12	M4	2,470	2,640	3,870
	6		6〜12		32	20	H＋8				2,470	2,640	3,870
	8	＋0.015 0	8〜16	25〜35	38	26		14	16	M5	2,680	2,870	4,230
	10		10〜18	30〜40	50	38	H＋10				3,350	3,580	5,310
	12	＋0.018 0	12〜18						19		3,590	3,840	5,680
	13		13〜24								3,590	3,840	5,680
	14		14〜24	35〜45		36	H＋12	15	22	M6	3,830	4,120	6,060
	15		15〜24								3,830	4,120	6,060
	16		16〜24								3,830	4,120	6,060
	20	＋0.021 0	20〜30	40〜50	65	47	H＋14	18	25	M8	4,570	4,880	7,210
	25		25〜35				H＋17		30		5,380	5,750	8,650

ヒンジピンの詳細寸法は、こちらをご覧ください。

型番リスト

表示件数

型番

HGBBB2-W[3-5/1]-H[15-20/5]

HGBBB3-W[3-6/1]-H[15-25/5]

HGBBB4-W[4-8/1]-H[15-25/5]

HGBBB5-W[5-10/1]-H[20-30/5]

HGBBB6-W[6-12/1]-H[20-30/5]

HGBBB8-W[8-16/1]-H[25-35/5]

HGBBB10-W[10-18/1]-H[30-40/5]

HGBBB12-W[12-18/1]-H[30-40/5]

HGBBB13-W[13-24/1]-H[30-40/5]

HGBBB14-W[14-24/1]-H[35-45/5]

HGBBB15-W[15-24/1]-H[35-45/5]

HGBBB16-W[16-24/1]-H[35-45/5]

HGBBB20-W[20-30/1]-H[40-50/5]

HGBBB25-W[25-35/1]-H[40-50/5]

HGBBM2-W[3-5/1]-H[15-20/5]

HGBBM3-W[3-6/1]-H[15-25/5]

HGBBM4-W[4-8/1]-H[15-25/5]

HGBBM5-W[5-10/1]-H[20-30/5]

HGBBM6-W[6-12/1]-H[20-30/5]

HGBBM8-W[8-16/1]-H[25-35/5]

HGBBM10-W[10-18/1]-H[30-40/5]

HGBBM12-W[12-18/1]-H[30-40/5]

HGBBM13-W[13-24/1]-H[30-40/5]

HGBBM14-W[14-24/1]-H[35-45/5]

HGBBM15-W[15-24/1]-H[35-45/5]

HGBBM16-W[16-24/1]-H[35-45/5]

HGBBM20-W[20-30/1]-H[35-45/5]

HGBBM25-W[25-35/1]-H[40-50/5]

HGBBS2-W[3-5/1]-H[15-20/5]

HGBBS3-W[3-6/1]-H[15-25/5]

HGBBS4-W[4-8/1]-H[15-25/5]

HGBBS5-W[5-10/1]-H[20-30/5]

HGBBS6-W[6-12/1]-H[20-30/5]

HGBBS8-W[8-16/1]-H[25-35/5]

HGBBS10-W[10-18/1]-H[30-40/5]

HGBBS12-W[12-18/1]-H[30-40/5]

HGBBS13-W[13-24/1]-H[30-40/5]

HGBBS14-W[14-24/1]-H[35-45/5]

HGBBS15-W[15-24/1]-H[35-45/5]

HGBBS16-W[16-24/1]-H[35-45/5]

HGBBS20-W[20-30/1]-H[40-50/5]

HGBBS25-W[25-35/1]-H[40-50/5]

材質

表面処理

穴径D

(φ)

幅寸法 W

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

S45C相当	四三酸化鉄皮膜	2	3 ～ 5	15 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	3	3 ～ 6	15 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	4	4 ～ 8	15 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	5	5 ～ 10	20 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	6	6 ～ 12	20 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	8	8 ～ 16	25 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	10	10 ～ 18	30 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	12	12 ～ 18	30 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	13	13 ～ 24	30 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	14	14 ～ 24	35 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	15	15 ～ 24	35 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	16	16 ～ 24	35 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	20	20 ～ 30	40 ～ 50	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	25	25 ～ 35	40 ～ 50	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	無電解ニッケルメッキ	2	3 ～ 5	15 ～ 20	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	3	3 ～ 6	15 ～ 25	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	4	4 ～ 8	15 ～ 25	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	5	5 ～ 10	20 ～ 30	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	6	6 ～ 12	20 ～ 30	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	8	8 ～ 16	25 ～ 35	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	10	10 ～ 18	30 ～ 40	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	12	12 ～ 18	30 ～ 40	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	13	13 ～ 24	30 ～ 40	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	14	14 ～ 24	35 ～ 45	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	15	15 ～ 24	35 ～ 45	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	16	16 ～ 24	35 ～ 45	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	20	20 ～ 30	35 ～ 45	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	25	25 ～ 35	40 ～ 50	S45C	無電解ニッケルメッキ	10	1個
SUS304	なし	2	3 ～ 5	15 ～ 20	SUS304	-	10	1個
SUS304	なし	3	3 ～ 6	15 ～ 25	SUS304	-	10	1個
SUS304	なし	4	4 ～ 8	15 ～ 25	SUS304	-	10	1個
SUS304	なし	5	5 ～ 10	20 ～ 30	SUS304	-	10	1個
SUS304	なし	6	6 ～ 12	20 ～ 30	SUS304	-	10	1個
SUS304	なし	8	8 ～ 16	25 ～ 35	SUS304	-	10	1個
SUS304	なし	10	10 ～ 18	30 ～ 40	SUS304	-	10	1個
SUS304	なし	12	12 ～ 18	30 ～ 40	SUS304	-	10	1個
SUS304	なし	13	13 ～ 24	30 ～ 40	SUS304	-	10	1個
SUS304	なし	14	14 ～ 24	35 ～ 45	SUS304	-	10	1個
SUS304	なし	15	15 ～ 24	35 ～ 45	SUS304	-	10	1個
SUS304	なし	16	16 ～ 24	35 ～ 45	SUS304	-	10	1個
SUS304	なし	20	20 ～ 30	40 ～ 50	SUS304	-	10	1個
SUS304	なし	25	25 ～ 35	40 ～ 50	SUS304	-	10	1個
S45C相当	四三酸化鉄皮膜	2	4	15 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	3	6	15 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	4	8	15 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	5	8	20 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	6	10	20 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	8	10	25 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	10	10	30 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	12	12	30 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	13	12	30 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	14	12	35 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	15	16	35 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	16	16	35 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	20	20	40 ～ 50	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	25	30	40 ～ 50	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	無電解ニッケルメッキ	2	4	15 ～ 20	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	3	6	15 ～ 25	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	4	8	15 ～ 25	S45C	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	5	8	20 ～ 30	S45C	無電解ニッケルメッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-HGBBM2
- ( - )	3日目	SL-HGBBM3
- ( - )	3日目	SL-HGBBM4
- ( - )	3日目	SL-HGBBM5
- ( - )	3日目	SL-HGBBM6
- ( - )	3日目	SL-HGBBM8
- ( - )	3日目	SL-HGBBM10
- ( - )	3日目	SL-HGBBM12
- ( - )	3日目	SL-HGBBM13
- ( - )	3日目	SL-HGBBM14
- ( - )	3日目	SL-HGBBM15
- ( - )	3日目	SL-HGBBM16
- ( - )	3日目	SL-HGBBM20
- ( - )	3日目	SL-HGBBM25
- ( - )	3日目	SL-HGBBS2
- ( - )	3日目	SL-HGBBS3
- ( - )	3日目	SL-HGBBS4
- ( - )	3日目	SL-HGBBS5
- ( - )	3日目	SL-HGBBS6
- ( - )	3日目	SL-HGBBS8
- ( - )	3日目	SL-HGBBS10
- ( - )	3日目	SL-HGBBS12
- ( - )	3日目	SL-HGBBS13
- ( - )	3日目	SL-HGBBS14
- ( - )	3日目	SL-HGBBS15
- ( - )	3日目	SL-HGBBS16
- ( - )	3日目	SL-HGBBS20
- ( - )	3日目	SL-HGBBS25
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-HKKBM2
- ( - )	3日目	SL-HKKBM3
- ( - )	3日目	SL-HKKBM4
- ( - )	3日目	SL-HKKBM5

基本情報
納期・価格
概要・仕様

基本情報

【規格拡張】
防錆力の高いステンレス品、無電解ニッケルメッキ品を追加しました。

【特徴】
底面からボルトで取付けられるヒンジベースです。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15〜19	20〜25	26～
値引率	基準単価	5％	15％	23％	お見積り

表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ヒンジピン　極低頭六角穴ツバ付タイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。高い緩み止め効果が期待できるUナットタイプもございます。
ミスミ
【新商品】ヒンジピン　極低頭六角穴ツバ付めねじタイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。低頭ボルトとの組合せで両端とも省スペース化が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
