クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－

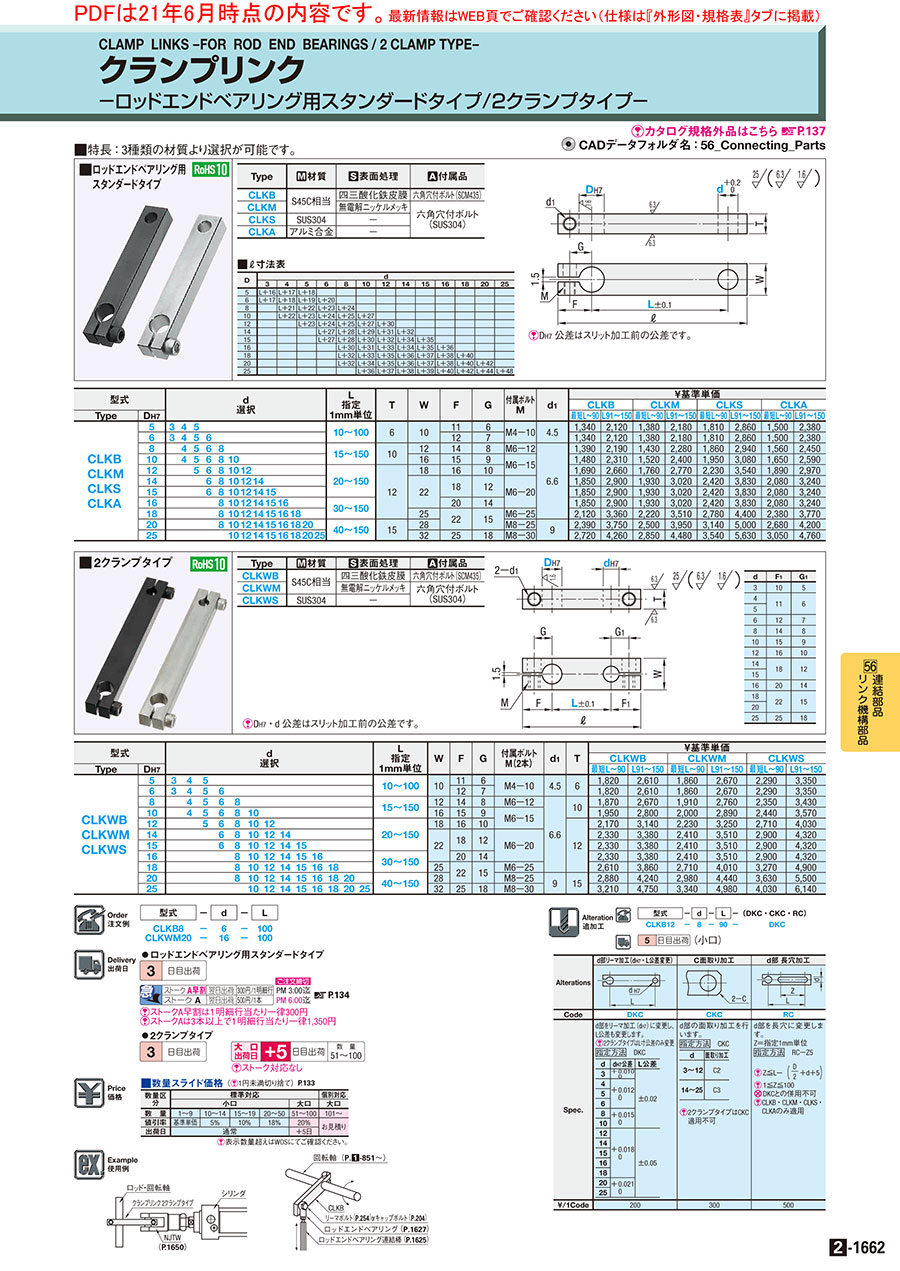

カタログ |P.2-1662

平均満足度4.0

この商品のレビューをみる（11件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リンク　－スタンダードタイプ－　Ｄ２寸フリ－

4.4

通常価格(税別)： 1,130円 (税込価格：1,243円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リンク　－ベアリンク内蔵タイプ－

4.5

通常出荷日：3 日目

１クランプのリンクを３日目出荷・Ａストークにてご用意しました。

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
形状
クランプリンク
穴数
2つ
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が44型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

■ ℓ 寸法表

L＋16

L＋17

L＋18

L＋17

L＋18

L＋19

L＋20

L＋21

L＋22

L＋23

L＋24

L＋22

L＋23

L＋24

L＋25

L＋27

L＋23

L＋24

L＋25

L＋27

L＋30

L＋27

L＋28

L＋29

L＋31

L＋32

L＋27

L＋28

L＋30

L＋32

L＋34

L＋35

L＋30

L＋31

L＋33

L＋34

L＋35

L＋36

L＋32

L＋33

L＋35

L＋36

L＋37

L＋38

L＋40

L＋32

L＋34

L＋35

L＋36

L＋37

L＋38

L＋40

L＋42

L＋36

L＋37

L＋38

L＋39

L＋40

L＋42

L＋44

L＋48

[ ! ]D_H7 公差はスリット加工前の公差です。
[ ! ]指示無き寸法公差はJISB0405m 級に準じる。ただし、スリット幅1.5mm は除く。

Type	[ M ]材質	[ S ]表面処理	[ A ]付属品
CLKB	S45C相当	四三酸化鉄皮膜	六角穴付ボルト(SCM435)
CLKM	S45C相当	無電解ニッケルメッキ	六角穴付ボルト(SUS304)
CLKS	SUS304	−
CLKA	アルミ合金	−

規格表

型式	−	d	−	L
CLKB8 CLKWM20	− −	6 16	− −	100 100

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		d 選択													L 指定 1mm単位	T	W	F	G	付属ボルト M	d₁	￥基準単価
型式																						CLKB		CLKM		CLKS		CLKA
Type	D_H7																					最短L〜90	L91〜150	最短L〜90	L91〜150	最短L〜90	L91〜150	最短L〜90	L91〜150
CLKB CLKM CLKS CLKA	5	3	4	5											10〜100	6	10	11	6	M4－10	4.5	1,410	2,230	1,450	2,290	1,900	3,000	1,580	2,500
	6	3	4	5	6										10〜100	6	10	12	7	M4－10	4.5	1,410	2,230	1,450	2,290	1,900	3,000	1,580	2,500
	8		4	5	6	8									15〜150	10	12	14	8	M6－12	6.6	1,460	2,300	1,500	2,390	1,950	3,090	1,640	2,570
	10		4	5	6	8	10								15〜150	10	16	15	9	M6－15		1,550	2,430	1,600	2,520	2,050	3,230	1,730	2,720
	12			5	6	8	10	12							20〜150	12	18	16	10	M6－15		1,770	2,790	1,850	2,910	2,340	3,720	1,980	3,120
	14				6	8	10	12	14								22	18	12	M6－20		1,940	3,050	2,030	3,170	2,540	4,020	2,180	3,400
	15				6	8	10	12	14	15								18	12			1,940	3,050	2,030	3,170	2,540	4,020	2,180	3,400
	16					8	10	12	14	15	16				30〜150			20	14			1,940	3,050	2,030	3,170	2,540	4,020	2,180	3,400
	18					8	10	12	14	15	16	18			30〜150		25	22	15	M6－25		2,230	3,530	2,330	3,690	2,920	4,620	2,500	3,960
	20					8	10	12	14	15	16	18	20		40〜150	15	28	22	15	M8－25	9	2,510	3,940	2,630	4,150	3,300	5,250	2,810	4,410
	25						10	12	14	15	16	18	20	25	40〜150	15	32	25	18	M8－30	9	2,860	4,470	2,990	4,700	3,720	5,910	3,200	5,000

追加工

■出荷日	5	日目出荷		（小口）

追加工
コード

追加工内容

適用条件

指定例

￥/1Code

DKC

d部リーマ加工
（d_H7・L公差変更）

d部をリーマ加工（d_H7）に変更し、L公差も変更します。
〈指定方法〉：　DKC

ｄ	d_H7 公差	L公差
3	＋0.010 0	±0.02
4	＋0.012 0
5
6
8	＋0.015 0
10	＋0.015 0
12	＋0.018 0	±0.05
14
15
16
18
20	＋0.021 0
25	＋0.021 0

ー

CLKB12−8−90−DKC

200

CKC

C面取り加工

d部の面取り加工を行います。
〈指定方法〉：　CKC

d	面取り加工
3～12	C2
14～25	C3

ー

CLKB12−8−90−CKC

300

d部　長穴加工

d部を長穴に変更します。
Z=指定1mm単位
〈指定方法〉：　RC-Z5

[ ! ]Z≦L-((D/2)+d+5)
[ ! ]1≦Z≦100
[ NG ]DKCとの併用不可

CLKB12−8−90−RC−Z5

500

型番リスト

表示件数

型番

CLKA5-[3,4,5]-[10-100/1]

CLKA6-[3,4,5,6]-[10-100/1]

CLKA8-[4,5,6,8]-[15-150/1]

CLKA10-[4,5,6,8,10]-[15-150/1]

CLKA12-[5,6,8,10,12]-[20-150/1]

CLKA14-[6,8,10,12,14]-[20-150/1]

CLKA15-[6,8,10,12,14,15]-[20-150/1]

CLKA16-[8,10,12,14,15,16]-[30-150/1]

CLKA18-[8,10,12,14,15,16,18]-[30-150/1]

CLKA20-[8,10,12,14,15,16,18,20]-[40-150/1]

CLKA25-[10,12,14,15,16,18,20,25]-[40-150/1]

CLKB5-[3,4,5]-[10-100/1]

CLKB6-[3,4,5,6]-[10-100/1]

CLKB8-[4,5,6,8]-[15-150/1]

CLKB10-[4,5,6,8,10]-[15-150/1]

CLKB12-[5,6,8,10,12]-[20-150/1]

CLKB14-[6,8,10,12,14]-[20-150/1]

CLKB15-[6,8,10,12,14,15]-[20-150/1]

CLKB16-[8,10,12,14,15,16]-[30-150/1]

CLKB18-[8,10,12,14,15,16,18]-[30-150/1]

CLKB20-[8,10,12,14,15,16,18,20]-[40-150/1]

CLKB25-[10,12,14,15,16,18,20,25]-[40-150/1]

CLKM5-[3,4,5]-[10-100/1]

CLKM6-[3,4,5,6]-[10-100/1]

CLKM8-[4,5,6,8]-[15-150/1]

CLKM10-[4,5,6,8,10]-[15-150/1]

CLKM12-[5,6,8,10,12]-[20-150/1]

CLKM14-[6,8,10,12,14]-[20-150/1]

CLKM15-[6,8,10,12,14,15]-[20-150/1]

CLKM16-[8,10,12,14,15,16]-[30-150/1]

CLKM18-[8,10,12,14,15,16,18]-[30-150/1]

CLKM20-[8,10,12,14,15,16,18,20]-[40-150/1]

CLKM25-[10,12,14,15,16,18,20,25]-[40-150/1]

CLKS5-[3,4,5]-[10-100/1]

CLKS6-[3,4,5,6]-[10-100/1]

CLKS8-[4,5,6,8]-[15-150/1]

CLKS10-[4,5,6,8,10]-[15-150/1]

CLKS12-[5,6,8,10,12]-[20-150/1]

CLKS14-[6,8,10,12,14]-[20-150/1]

CLKS15-[6,8,10,12,14,15]-[20-150/1]

CLKS16-[8,10,12,14,15,16]-[30-150/1]

CLKS18-[8,10,12,14,15,16,18]-[30-150/1]

CLKS20-[8,10,12,14,15,16,18,20]-[40-150/1]

CLKS25-[10,12,14,15,16,18,20,25]-[40-150/1]

材質

表面処理

リンク穴直径

(φ)

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

アルミ合金	なし	5	10 ～ 100	3 ～ 5	本体：アルミ合金\|六角穴付ボルト：SUS304	-	10	1個
アルミ合金	なし	6	10 ～ 100	3 ～ 6	本体：アルミ合金\|六角穴付ボルト：SUS304	-	10	1個
アルミ合金	なし	8	15 ～ 150	4 ～ 8	本体：アルミ合金\|六角穴付ボルト：SUS304	-	10	1個
アルミ合金	なし	10	15 ～ 150	4 ～ 10	本体：アルミ合金\|六角穴付ボルト：SUS304	-	10	1個
アルミ合金	なし	12	20 ～ 150	5 ～ 12	本体：アルミ合金\|六角穴付ボルト：SUS304	-	10	1個
アルミ合金	なし	14	20 ～ 150	6 ～ 14	本体：アルミ合金\|六角穴付ボルト：SUS304	-	10	1個
アルミ合金	なし	15	20 ～ 150	6 ～ 15	本体：アルミ合金\|六角穴付ボルト：SUS304	-	10	1個
アルミ合金	なし	16	30 ～ 150	8 ～ 16	本体：アルミ合金\|六角穴付ボルト：SUS304	-	10	1個
アルミ合金	なし	18	30 ～ 150	8 ～ 18	本体：アルミ合金\|六角穴付ボルト：SUS304	-	10	1個
アルミ合金	なし	20	40 ～ 150	8 ～ 20	本体：アルミ合金\|六角穴付ボルト：SUS304	-	10	1個
アルミ合金	なし	25	40 ～ 150	10 ～ 25	本体：アルミ合金\|六角穴付ボルト：SUS304	-	10	1個
Ｓ45Ｃ相当	四三酸化鉄皮膜	5	10 ～ 100	3 ～ 5	本体：S45C相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜	10	1個
Ｓ45Ｃ相当	四三酸化鉄皮膜	6	10 ～ 100	3 ～ 6	本体：S45C相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜	10	1個
Ｓ45Ｃ相当	四三酸化鉄皮膜	8	15 ～ 150	4 ～ 8	本体：S45C相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜	10	1個
Ｓ45Ｃ相当	四三酸化鉄皮膜	10	15 ～ 150	4 ～ 10	本体：S45C相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜	10	1個
Ｓ45Ｃ相当	四三酸化鉄皮膜	12	20 ～ 150	5 ～ 12	本体：S45C相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜	10	1個
Ｓ45Ｃ相当	四三酸化鉄皮膜	14	20 ～ 150	6 ～ 14	本体：S45C相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜	10	1個
Ｓ45Ｃ相当	四三酸化鉄皮膜	15	20 ～ 150	6 ～ 15	本体：S45C相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜	10	1個
Ｓ45Ｃ相当	四三酸化鉄皮膜	16	30 ～ 150	8 ～ 16	本体：S45C相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜	10	1個
Ｓ45Ｃ相当	四三酸化鉄皮膜	18	30 ～ 150	8 ～ 18	本体：S45C相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜	10	1個
Ｓ45Ｃ相当	四三酸化鉄皮膜	20	40 ～ 150	8 ～ 20	本体：S45C相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜	10	1個
Ｓ45Ｃ相当	四三酸化鉄皮膜	25	40 ～ 150	10 ～ 25	本体：S45C相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜	10	1個
Ｓ45Ｃ相当	無電解ニッケルメッキ	5	10 ～ 100	3 ～ 5	本体：S45C相当\|六角穴付ボルト：SUS304	本体：無電解ニッケルメッキ	10	1個
Ｓ45Ｃ相当	無電解ニッケルメッキ	6	10 ～ 100	3 ～ 6	本体：S45C相当\|六角穴付ボルト：SUS304	本体：無電解ニッケルメッキ	10	1個
Ｓ45Ｃ相当	無電解ニッケルメッキ	8	15 ～ 150	4 ～ 8	本体：S45C相当\|六角穴付ボルト：SUS304	本体：無電解ニッケルメッキ	10	1個
Ｓ45Ｃ相当	無電解ニッケルメッキ	10	15 ～ 150	4 ～ 10	本体：S45C相当\|六角穴付ボルト：SUS304	本体：無電解ニッケルメッキ	10	1個
Ｓ45Ｃ相当	無電解ニッケルメッキ	12	20 ～ 150	5 ～ 12	本体：S45C相当\|六角穴付ボルト：SUS304	本体：無電解ニッケルメッキ	10	1個
Ｓ45Ｃ相当	無電解ニッケルメッキ	14	20 ～ 150	6 ～ 14	本体：S45C相当\|六角穴付ボルト：SUS304	本体：無電解ニッケルメッキ	10	1個
Ｓ45Ｃ相当	無電解ニッケルメッキ	15	20 ～ 150	6 ～ 15	本体：S45C相当\|六角穴付ボルト：SUS304	本体：無電解ニッケルメッキ	10	1個
Ｓ45Ｃ相当	無電解ニッケルメッキ	16	30 ～ 150	8 ～ 16	本体：S45C相当\|六角穴付ボルト：SUS304	本体：無電解ニッケルメッキ	10	1個
Ｓ45Ｃ相当	無電解ニッケルメッキ	18	30 ～ 150	8 ～ 18	本体：S45C相当\|六角穴付ボルト：SUS304	本体：無電解ニッケルメッキ	10	1個
Ｓ45Ｃ相当	無電解ニッケルメッキ	20	40 ～ 150	8 ～ 20	本体：S45C相当\|六角穴付ボルト：SUS304	本体：無電解ニッケルメッキ	10	1個
Ｓ45Ｃ相当	無電解ニッケルメッキ	25	40 ～ 150	10 ～ 25	本体：S45C相当\|六角穴付ボルト：SUS304	本体：無電解ニッケルメッキ	10	1個
SUS304	なし	5	10 ～ 100	3 ～ 5	本体：SUS304\|六角穴付ボルト：SUS304	-	10	1個
SUS304	なし	6	10 ～ 100	3 ～ 6	本体：SUS304\|六角穴付ボルト：SUS304	-	10	1個
SUS304	なし	8	15 ～ 150	4 ～ 8	本体：SUS304\|六角穴付ボルト：SUS304	-	10	1個
SUS304	なし	10	15 ～ 150	4 ～ 10	本体：SUS304\|六角穴付ボルト：SUS304	-	10	1個
SUS304	なし	12	20 ～ 150	5 ～ 12	本体：SUS304\|六角穴付ボルト：SUS304	-	10	1個
SUS304	なし	14	20 ～ 150	6 ～ 14	本体：SUS304\|六角穴付ボルト：SUS304	-	10	1個
SUS304	なし	15	20 ～ 150	6 ～ 15	本体：SUS304\|六角穴付ボルト：SUS304	-	10	1個
SUS304	なし	16	30 ～ 150	8 ～ 16	本体：SUS304\|六角穴付ボルト：SUS304	-	10	1個
SUS304	なし	18	30 ～ 150	8 ～ 18	本体：SUS304\|六角穴付ボルト：SUS304	-	10	1個
SUS304	なし	20	40 ～ 150	8 ～ 20	本体：SUS304\|六角穴付ボルト：SUS304	-	10	1個
SUS304	なし	25	40 ～ 150	10 ～ 25	本体：SUS304\|六角穴付ボルト：SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	SL-CLKA5
- ( - )	3日目	SL-CLKA6
- ( - )	3日目	SL-CLKA8
- ( - )	3日目	SL-CLKA10
- ( - )	3日目	SL-CLKA12
- ( - )	3日目	SL-CLKA14
- ( - )	3日目	SL-CLKA15
- ( - )	3日目	SL-CLKA16
- ( - )	3日目	SL-CLKA18
- ( - )	3日目	SL-CLKA20
- ( - )	3日目	SL-CLKA25
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-CLKM5
- ( - )	3日目	SL-CLKM6
- ( - )	3日目	SL-CLKM8
- ( - )	3日目	SL-CLKM10
- ( - )	3日目	SL-CLKM12
- ( - )	3日目	SL-CLKM14
- ( - )	3日目	SL-CLKM15
- ( - )	3日目	SL-CLKM16
- ( - )	3日目	SL-CLKM18
- ( - )	3日目	SL-CLKM20
- ( - )	3日目	SL-CLKM25
- ( - )	3日目	SL-CLKS5
- ( - )	3日目	SL-CLKS6
- ( - )	3日目	SL-CLKS8
- ( - )	3日目	SL-CLKS10
- ( - )	3日目	SL-CLKS12
- ( - )	3日目	SL-CLKS14
- ( - )	3日目	SL-CLKS15
- ( - )	3日目	SL-CLKS16
- ( - )	3日目	SL-CLKS18
- ( - )	3日目	SL-CLKS20
- ( - )	3日目	SL-CLKS25

基本情報

１クランプのリンクを３日目出荷・Ａストークにてご用意しました。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～9	10～14	15～19	20～50	51～100	101～
値引率	基準単価	5%	10%	18%	20%	お見積り
出荷日	通常				＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●ロッドエンドベアリング用スタンダードタイプ

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
リンク　－スタンダードタイプ－　Ｄ２寸フリ－
2穴タイプの標準仕様です。
ミスミ
リンク　－ベアリンク内蔵タイプ－
回転運動を支援するベアリングを圧入したリンクです。
ミスミ
リンク　－無給油ブッシュ圧入タイプ－
回転運動を支援する無給油ブッシュを圧入したリンクです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
