リンク　－無給油ブッシュ圧入タイプ－

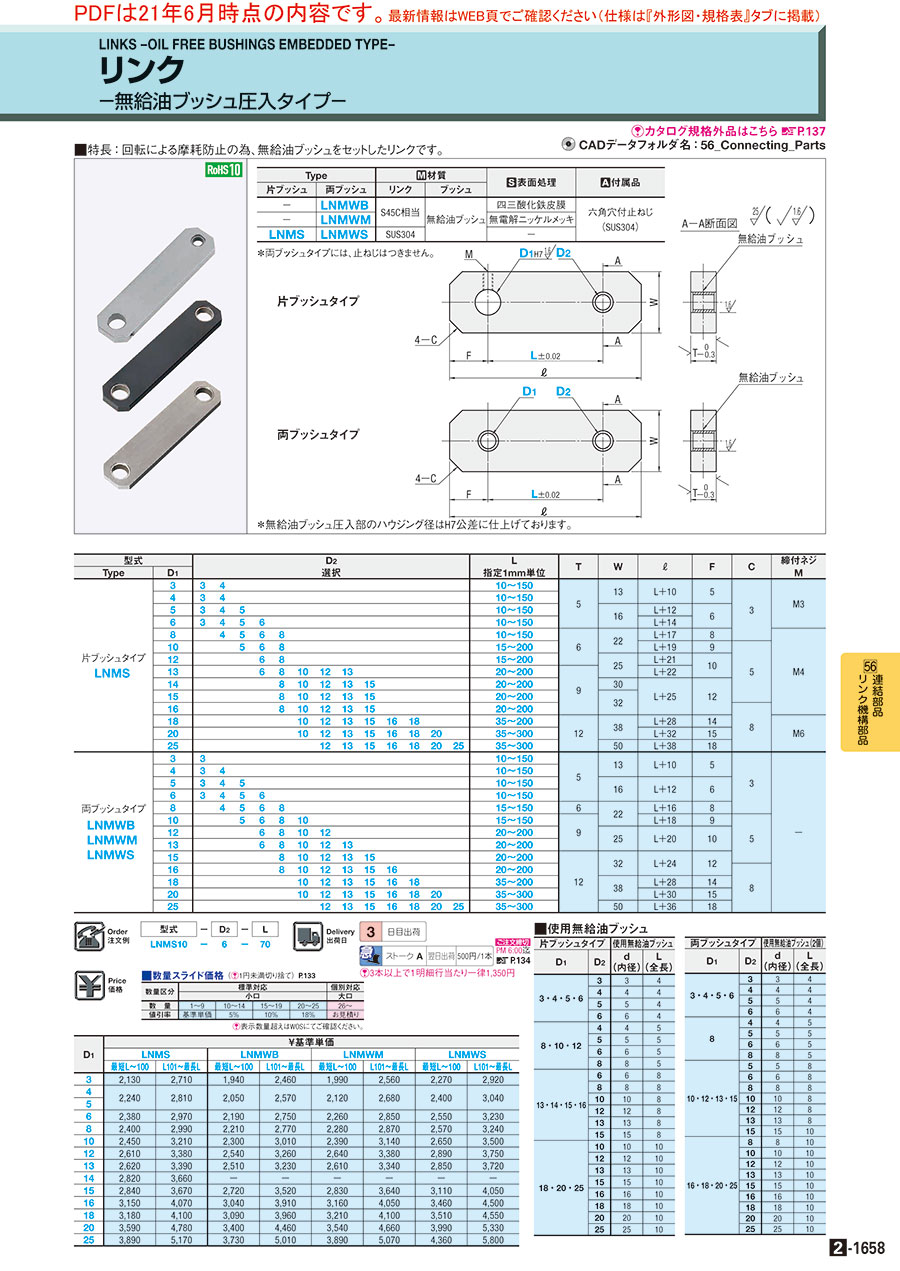

カタログ |P.2-1658

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リンク　－スタンダードタイプ－　Ｄ２寸フリ－

4.4

通常価格(税別)： 1,130円 (税込価格：1,243円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リンク　－ベアリンク内蔵タイプ－

4.5

通常出荷日：3 日目

【特長】回転運動を支援する無給油ブッシュを圧入したリンクです。

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
形状
標準（コーナーカットあり）
穴数
2つ
材質証明書
対象外

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が53型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

片ブッシュタイプ

両ブッシュタイプ

A-A

＊両ブッシュタイプには、止ねじはつきません。
＊無給油ブッシュ圧入部のハウジング径はH7公差に仕上げております。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、T寸法は除く。

Type		材質		表面処理	付属品
片ブッシュ	両ブッシュ	リンク	ブッシュ
−	LNMWB	S45C相当	無給油ブッシュ	四三酸化鉄皮膜	六角穴付止ねじ (SUS304)
−	LNMWM			無電解ニッケルメッキ
LNMS	LNMWS	SUS304		−

規格表

型式	−	D₂	−	L
LNMS10	−	6	−	70

型式		D₂ 選択													L 指定1mm単位	T	W	ℓ	F	C	締付ネジ M
Type	D₁	D₂ 選択													L 指定1mm単位	T	W	ℓ	F	C	締付ネジ M
片ブッシュタイプ LNMS	3	3	4												10〜150	5	13	L＋10	5	3	M3
	4	3	4												10〜150		13	L＋10	5
	5	3	4	5											10〜150		16	L＋12	6
	6	3	4	5	6										10〜150		16	L＋14	6
	8		4	5	6	8									10〜150	6	22	L＋17	8		M4
	10			5	6	8									15〜200		22	L＋19	9	5
	12				6	8									15〜200		25	L＋21	10
	13				6	8	10	12	13						20〜200	9	25	L＋22	10
	14					8	10	12	13	15					20〜200		30	L＋25	12
	15					8	10	12	13	15					20〜200		32
	16					8	10	12	13	15					20〜200		32			8
	18						10	12	13	15	16	18			35〜200	12	38	L＋28	14		M6
	20						10	12	13	15	16	18	20		35〜300		38	L＋32	15
	25							12	13	15	16	18	20	25	35〜300		50	L＋38	18
両ブッシュタイプ LNMWB LNMWM LNMWS	3	3													10〜150	5	13	L＋10	5	3	−
	4	3	4												10〜150		13	L＋10	5
	5	3	4	5											10〜150		16	L＋12	6
	6	3	4	5	6										10〜150		16	L＋12	6
	8		4	5	6	8									15〜150	6	22	L＋16	8
	10			5	6	8	10								15〜150	9	22	L＋18	9	5
	12				6	8	10	12							20〜200		25	L＋20	10
	13				6	8	10	12	13						20〜200		25	L＋20	10
	15					8	10	12	13	15					20〜200	12	32	L＋24	12
	16					8	10	12	13	15	16				20〜200		32	L＋24	12	8
	18						10	12	13	15	16	18			35〜200		38	L＋28	14
	20						10	12	13	15	16	18	20		35〜300		38	L＋30	15
	25							12	13	15	16	18	20	25	35〜300		50	L＋36	18

■使用無給油ブッシュ

片ブッシュタイプ

D₁	使用無給油ブッシュ
	D₂	d	L	型番
	D₂	(内径)	(全長)	型番
3・4・5・6	3	3	4	K5B0304
	4	4	4	K5B0404
	5	5	4	K5B0504
	6	6	4	K5B0604
8・10・12	4	4	5	K5B0405
	5	5	5	K5B0505
	6	6	5	K5B0605
	8	8	5	K5B0805
13・14・15 ・16	6	6	8	K5B0608
	8	8	8	K5B0808
	10	10	8	K5B1008
	12	12	8	K5B1208
	13	13	8	K5B1308
	15	15	8	K5B1508
18・20・25	10	10	10	K5B1010
	12	12	10	K5B1210
	13	13	10	K5B1310
	15	15	10	K5B1510
	16	16	10	K5B1610
	18	18	10	K5B1810
	20	20	10	K5B2010
	25	25	10	K5B2510

※使用無給油ブッシュ詳細は下記関連部品参照

両ブッシュタイプブッシュタイプ

使用無給油ブッシュ
D₁	型番	D₂	d	L	型番
D₁	型番	D₂	(内径)	(全長)	型番
3・4・5・6	K5B0304 K5B0404 K5B0504 K5B0604	3	3	4	K5B0304
		4	4	4	K5B0404
		5	5	4	K5B0504
		6	6	4	K5B0604
8	K5B0805	4	4	5	K5B0405
		5	5	5	K5B0505
		6	6	5	K5B0605
		8	8	5	K5B0805
10・12・13	K5B1008 K5B1208 K5B1308	5	5	8	K5B0508
		6	6	8	K5B0608
		8	8	8	K5B0808
		10	10	8	K5B1008
		12	12	8	K5B1208
		13	13	8	K5B1308
15・16・18 ・20・25	K5B1510 K5B1610 K5B1810 K5B2010 K5B2510	8	8	10	K5B0810
		10	10	10	K5B1010
		12	12	10	K5B1210
		13	13	10	K5B1310
		15	15	10	K5B1510
		16	16	10	K5B1610
		18	18	10	K5B1810
		20	20	10	K5B2010
		25	25	10	K5B2510

※使用無給油ブッシュ詳細は下記関連部品参照

推奨相手軸寸法

ブッシュ内径	推奨軸径
ブッシュ内径	推奨軸径
3	φ3	-0.025 -0.035
4	φ4	-0.025 -0.037
5	φ5
6	φ6
8	φ8	-0.025 -0.04
10	φ10	-0.025 -0.04
12	φ12	-0.025 -0.043
13	φ13
15	φ15
16	φ16
18	φ18
20	φ20	-0.025 -0.046
25	φ25	-0.025 -0.046

型番リスト

表示件数

型番

LNMS3-[3,4]-[10-150/1]

LNMS4-[3,4]-[10-150/1]

LNMS5-[3,4,5]-[10-150/1]

LNMS6-[3,4,5,6]-[10-150/1]

LNMS8-[4,5,6,8]-[10-150/1]

LNMS10-[5,6,8]-[15-200/1]

LNMS12-[6,8]-[15-200/1]

LNMS13-[6,8,10,12,13]-[20-200/1]

LNMS14-[8,10,12,13,15]-[20-200/1]

LNMS15-[8,10,12,13,15]-[20-200/1]

LNMS16-[8,10,12,13,15]-[20-200/1]

LNMS18-[10,12,13,15,16,18]-[35-200/1]

LNMS20-[10,12,13,15,16,18,20]-[35-300/1]

LNMS25-[12,13,15,16,18,20,25]-[35-300/1]

LNMWB3-3-[10-150/1]

LNMWB4-[3,4]-[10-150/1]

LNMWB5-[3,4,5]-[10-150/1]

LNMWB6-[3,4,5,6]-[10-150/1]

LNMWB8-[4,5,6,8]-[15-150/1]

LNMWB10-[5,6,8,10]-[15-150/1]

LNMWB12-[6,8,10,12]-[20-200/1]

LNMWB13-[6,8,10,12,13]-[20-200/1]

LNMWB15-[8,10,12,13,15]-[20-200/1]

LNMWB16-[8,10,12,13,15,16]-[20-200/1]

LNMWB18-[10,12,13,15,16,18]-[35-200/1]

LNMWB20-[10,12,13,15,16,18,20]-[35-300/1]

LNMWB25-[12,13,15,16,18,20,25]-[35-300/1]

LNMWM3-3-[10-150/1]

LNMWM4-[3,4]-[10-150/1]

LNMWM5-[3,4,5]-[10-150/1]

LNMWM6-[3,4,5,6]-[10-150/1]

LNMWM8-[4,5,6,8]-[15-150/1]

LNMWM10-[5,6,8,10]-[15-150/1]

LNMWM12-[6,8,10,12]-[20-200/1]

LNMWM13-[6,8,10,12,13]-[20-200/1]

LNMWM15-[8,10,12,13,15]-[20-200/1]

LNMWM16-[8,10,12,13,15,16]-[20-200/1]

LNMWM18-[10,12,13,15,16,18]-[35-200/1]

LNMWM20-[10,12,13,15,16,18,20]-[35-300/1]

LNMWM25-[12,13,15,16,18,20,25]-[35-300/1]

LNMWS3-3-[10-150/1]

LNMWS4-[3,4]-[10-150/1]

LNMWS5-[3,4,5]-[10-150/1]

LNMWS6-[3,4,5,6]-[10-150/1]

LNMWS8-[4,5,6,8]-[15-150/1]

LNMWS10-[5,6,8,10]-[15-150/1]

LNMWS12-[6,8,10,12]-[20-200/1]

LNMWS13-[6,8,10,12,13]-[20-200/1]

LNMWS15-[8,10,12,13,15]-[20-200/1]

LNMWS16-[8,10,12,13,15,16]-[20-200/1]

LNMWS18-[10,12,13,15,16,18]-[35-200/1]

LNMWS20-[10,12,13,15,16,18,20]-[35-300/1]

LNMWS25-[12,13,15,16,18,20,25]-[35-300/1]

材質

表面処理

摺動部部材

リンク穴直径

(φ)

リンク穴直径 D2 （φ）

(mm)

RoHS?

最小発注数量

SUS304	なし	無給油ブッシュ（片側）	3	3 ～ 4	10 ～ 150	10	1個
SUS304	なし	無給油ブッシュ（片側）	4	3 ～ 4	10 ～ 150	10	1個
SUS304	なし	無給油ブッシュ（片側）	5	3 ～ 5	10 ～ 150	10	1個
SUS304	なし	無給油ブッシュ（片側）	6	3 ～ 6	10 ～ 150	10	1個
SUS304	なし	無給油ブッシュ（片側）	8	4 ～ 8	10 ～ 150	10	1個
SUS304	なし	無給油ブッシュ（片側）	10	5 ～ 8	15 ～ 200	10	1個
SUS304	なし	無給油ブッシュ（片側）	12	6 ～ 8	15 ～ 200	10	1個
SUS304	なし	無給油ブッシュ（片側）	13	6 ～ 13	20 ～ 200	10	1個
SUS304	なし	無給油ブッシュ（片側）	14	8 ～ 15	20 ～ 200	10	1個
SUS304	なし	無給油ブッシュ（片側）	15	8 ～ 15	20 ～ 200	10	1個
SUS304	なし	無給油ブッシュ（片側）	16	8 ～ 15	20 ～ 200	10	1個
SUS304	なし	無給油ブッシュ（片側）	18	10 ～ 18	35 ～ 200	10	1個
SUS304	なし	無給油ブッシュ（片側）	20	10 ～ 20	35 ～ 300	10	1個
SUS304	なし	無給油ブッシュ（片側）	25	12 ～ 25	35 ～ 300	10	1個
S45C相当	四三酸化鉄皮膜	無給油ブッシュ（両側）	3	3	10 ～ 150	10	1個
S45C相当	四三酸化鉄皮膜	無給油ブッシュ（両側）	4	3 ～ 4	10 ～ 150	10	1個
S45C相当	四三酸化鉄皮膜	無給油ブッシュ（両側）	5	3 ～ 5	10 ～ 150	10	1個
S45C相当	四三酸化鉄皮膜	無給油ブッシュ（両側）	6	3 ～ 6	10 ～ 150	10	1個
S45C相当	四三酸化鉄皮膜	無給油ブッシュ（両側）	8	4 ～ 8	15 ～ 150	10	1個
S45C相当	四三酸化鉄皮膜	無給油ブッシュ（両側）	10	5 ～ 10	15 ～ 150	10	1個
S45C相当	四三酸化鉄皮膜	無給油ブッシュ（両側）	12	6 ～ 12	20 ～ 200	10	1個
S45C相当	四三酸化鉄皮膜	無給油ブッシュ（両側）	13	6 ～ 13	20 ～ 200	10	1個
S45C相当	四三酸化鉄皮膜	無給油ブッシュ（両側）	15	8 ～ 15	20 ～ 200	10	1個
S45C相当	四三酸化鉄皮膜	無給油ブッシュ（両側）	16	8 ～ 16	20 ～ 200	10	1個
S45C相当	四三酸化鉄皮膜	無給油ブッシュ（両側）	18	10 ～ 18	35 ～ 200	10	1個
S45C相当	四三酸化鉄皮膜	無給油ブッシュ（両側）	20	10 ～ 20	35 ～ 300	10	1個
S45C相当	四三酸化鉄皮膜	無給油ブッシュ（両側）	25	12 ～ 25	35 ～ 300	10	1個
S45C相当	無電解ニッケルメッキ	無給油ブッシュ（両側）	3	3	10 ～ 150	10	1個
S45C相当	無電解ニッケルメッキ	無給油ブッシュ（両側）	4	3 ～ 4	10 ～ 150	10	1個
S45C相当	無電解ニッケルメッキ	無給油ブッシュ（両側）	5	3 ～ 5	10 ～ 150	10	1個
S45C相当	無電解ニッケルメッキ	無給油ブッシュ（両側）	6	3 ～ 6	10 ～ 150	10	1個
S45C相当	無電解ニッケルメッキ	無給油ブッシュ（両側）	8	4 ～ 8	15 ～ 150	10	1個
S45C相当	無電解ニッケルメッキ	無給油ブッシュ（両側）	10	5 ～ 10	15 ～ 150	10	1個
S45C相当	無電解ニッケルメッキ	無給油ブッシュ（両側）	12	6 ～ 12	20 ～ 200	10	1個
S45C相当	無電解ニッケルメッキ	無給油ブッシュ（両側）	13	6 ～ 13	20 ～ 200	10	1個
S45C相当	無電解ニッケルメッキ	無給油ブッシュ（両側）	15	8 ～ 15	20 ～ 200	10	1個
S45C相当	無電解ニッケルメッキ	無給油ブッシュ（両側）	16	8 ～ 16	20 ～ 200	10	1個
S45C相当	無電解ニッケルメッキ	無給油ブッシュ（両側）	18	10 ～ 18	35 ～ 200	10	1個
S45C相当	無電解ニッケルメッキ	無給油ブッシュ（両側）	20	10 ～ 20	35 ～ 300	10	1個
S45C相当	無電解ニッケルメッキ	無給油ブッシュ（両側）	25	12 ～ 25	35 ～ 300	10	1個
SUS304	なし	無給油ブッシュ（両側）	3	3	10 ～ 150	10	1個
SUS304	なし	無給油ブッシュ（両側）	4	3 ～ 4	10 ～ 150	10	1個
SUS304	なし	無給油ブッシュ（両側）	5	3 ～ 5	10 ～ 150	10	1個
SUS304	なし	無給油ブッシュ（両側）	6	3 ～ 6	10 ～ 150	10	1個
SUS304	なし	無給油ブッシュ（両側）	8	4 ～ 8	15 ～ 150	10	1個
SUS304	なし	無給油ブッシュ（両側）	10	5 ～ 10	15 ～ 150	10	1個
SUS304	なし	無給油ブッシュ（両側）	12	6 ～ 12	20 ～ 200	10	1個
SUS304	なし	無給油ブッシュ（両側）	13	6 ～ 13	20 ～ 200	10	1個
SUS304	なし	無給油ブッシュ（両側）	15	8 ～ 15	20 ～ 200	10	1個
SUS304	なし	無給油ブッシュ（両側）	16	8 ～ 16	20 ～ 200	10	1個
SUS304	なし	無給油ブッシュ（両側）	18	10 ～ 18	35 ～ 200	10	1個
SUS304	なし	無給油ブッシュ（両側）	20	10 ～ 20	35 ～ 300	10	1個
SUS304	なし	無給油ブッシュ（両側）	25	12 ～ 25	35 ～ 300	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

【特長】回転運動を支援する無給油ブッシュを圧入したリンクです。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D₁	￥基準単価
	LNMS		LNMWB		LNMWM		LNMWS
	最短L〜100	L101〜最長L	最短L〜100	L101〜最長L	最短L〜100	L101〜最長L	最短L〜100	L101〜最長L
3	2,240	2,850	2,040	2,580	2,090	2,690	2,380	3,070
4	2,350	2,950	2,150	2,700	2,230	2,810	2,520	3,190
5	2,350	2,950	2,150	2,700	2,230	2,810	2,520	3,190
6	2,500	3,120	2,300	2,890	2,370	2,990	2,680	3,390
8	2,520	3,140	2,320	2,910	2,390	3,010	2,700	3,400
10	2,570	3,370	2,420	3,160	2,510	3,300	2,780	3,680
12	2,740	3,550	2,670	3,420	2,770	3,550	3,030	3,940
13	2,750	3,560	2,640	3,390	2,740	3,510	2,990	3,910
14	2,960	3,840	-	-	-	-	-	-
15	2,980	3,850	2,860	3,700	2,970	3,820	3,270	4,250
16	3,310	4,270	3,190	4,110	3,320	4,250	3,630	4,730
18	3,340	4,310	3,240	4,160	3,370	4,310	3,690	4,780
20	3,770	5,020	3,570	4,680	3,720	4,890	4,190	5,600
25	4,080	5,430	3,920	5,260	4,080	5,320	4,580	6,090

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15〜19	20〜25	26～
値引率	基準単価	5％	10％	18％	お見積り

表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
リンク　－スタンダードタイプ－　Ｄ２寸フリ－
2穴タイプの標準仕様です。
ミスミ
クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－
3種類の材質より選択が可能です。
ミスミ
リンク　－ベアリンク内蔵タイプ－
回転運動を支援するベアリングを圧入したリンクです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リンク　－無給油ブッシュ圧入タイプ－のレビュー

4平均満足度：4.03件のレビュー

星5
33%
星4
33%
星3
33%
星2
0%
星1
0%

設備用

満足度：5.02023/05/24

通常、無給油ブッシュと一緒に設備用部品として使用しています。使い勝手が良いので重宝している商品です。

0人が参考にしています。

設備用部品

満足度：3.02023/02/09

この商品は自社の設備用の部品として購入しています。今回は手動のトグルプレス用のリンクとして使用する目的で購入しテスト中で...もっと読む

0人が参考にしています。

段取部品

満足度：4.02021/06/22

短納期で入手でき、大変助かっております。品質面にも全く問題がなく重宝しております。

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品リンク　－無給油ブッシュ圧入タイプ－	リンク　－ベアリンク内蔵タイプ－	リンク　キリ穴タイプ	リンク　－３穴タイプ－	【クリーン洗浄品】リンク　－３穴タイプ－	【クリーン洗浄品】リンク　キリ穴タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	2日目	10日目	6日目	5日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	該当なし	該当なし	クリーン洗浄	クリーン洗浄
形状	標準（コーナーカットあり）	標準（コーナーカットあり）	標準（コーナーカットなし）	標準（コーナーカットあり）	標準（コーナーカットあり）	標準（コーナーカットなし）
穴数	2つ	2つ	2つ	3つ	3つ	2つ
材質証明書	対象外	対象	対象	対象	対象	対象
