メカニカル部品技術窓口
流体用カプラー バルブタイプ ソケット
- 通常単価(税別)
- 1,900円～13,760円
- 税込単価
- 2,090円～15,136円
通常出荷日：在庫品1日目当日出荷可能
流体用カプラー バルブタイプ ソケットになります。【材質】ステンレス/銅合金
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

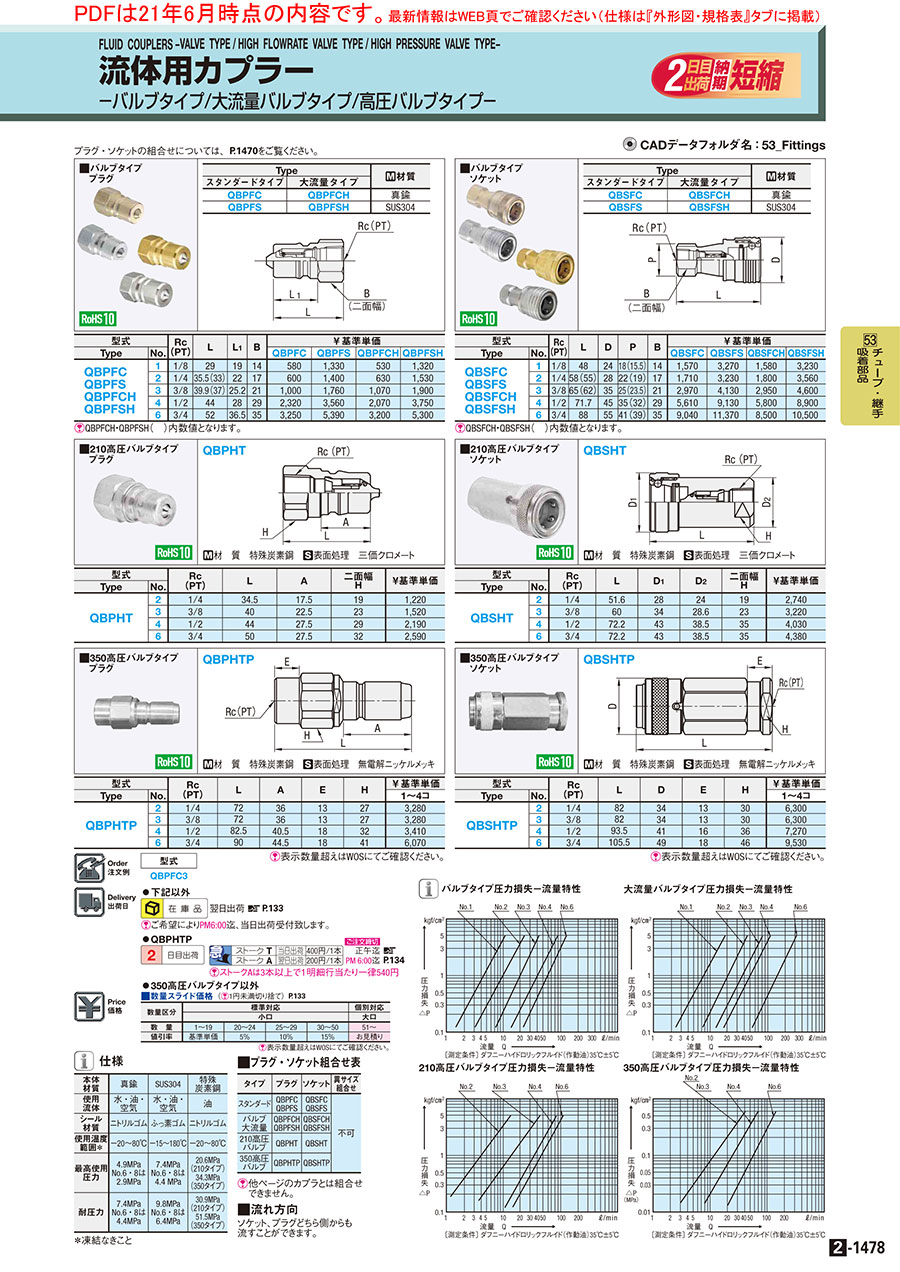

外形図・規格表
外形図
| Type | [ M ]材質 | |
| スタンダードタイプ | 大流量タイプ | |
| QBSFC | QBSFCH | 真鍮 |
| QBSFS | QBSFSH | SUS304 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]QBSFCH・QBSFSH（ ）内数値となります。
規格表
| 型式 |
| QBSFC3 |
・仕様
＊凍結なきこと
| Type | QBSFC QBSFCH | QBSFS QBSFSH |
| 本体材質 | 真鍮 | SUS304 |
| 使用流体 | 水・油・空気 | 水・油・空気 |
| シール材質 | ニトリルゴム | ふっ素ゴム |
| 使用温度範囲＊ | −20〜80℃ | −15〜180℃ |
| 最高使用圧力 | 4.9MPa | 7.4MPa |
| No.6・8は 2.9MPa | No.6・8は 4.4MPa | |
| 耐圧力 | 7.4MPa | 9.8MPa |
| No.6・8は 4.4MPa | No.6・8は 6.4MPa | |
・プラグ・ソケット組合せ表
[ ! ]スタンダードタイプとバルブ大容量タイプは組み合わせ出来ません。
[ ! ]上記表以外のカプラとは組合せできません。
[ ! ]流れ方向：ソケット、プラグどちら側からも流すことができます。
| タイプ | プラグ | ソケット | 異サイズ 組み合わせ |
| スタンダード | QBPFC QBPFS | QBSFC QBSFS | 不可 |
| バルブ大流量 | QBPFCH QBPFSH | QBSFCH QBSFSH |
[ ! ]上記表以外のカプラとは組合せできません。
[ ! ]流れ方向：ソケット、プラグどちら側からも流すことができます。
| Rc (PT) | 最小断面積（mm2） | Cv値 | ||||||
| QBSFC | QBSFS | QBSFCH | QBSFSH | QBSFC | QBSFS | QBSFCH | QBSFSH | |
| 1/8 | 14 | 14 | 11 | 11 | 0.36 | 0.36 | 0.52 | 0.52 |
| 1/4 | 21 | 21 | 33 | 33 | 0.58 | 0.58 | 1.46 | 1.46 |
| 3/8 | 39 | 39 | 60 | 60 | 1.46 | 1.46 | 2.47 | 2.47 |
| 1/2 | 92 | 92 | 89 | 89 | 3.28 | 3.28 | 3.51 | 3.51 |
| 3/4 | 144 | 144 | 177 | 177 | 4.23 | 4.23 | 6.13 | 6.13 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | Rc (PT) | L | D | P | B | ￥基準単価 | ||||
| Type | No. | QBSFC | QBSFS | QBSFCH | QBSFSH | |||||
| QBSFC QBSFS QBSFCH QBSFSH | 1 | 1/8 | 48 | 24 | 18(15.5) | 14 | 1,570 | 3,270 | 1,580 | 3,230 |
| 2 | 1/4 | 58(55) | 28 | 22(19) | 17 | 1,710 | 3,230 | 1,800 | 3,560 | |
| 3 | 3/8 | 65(62) | 35 | 25(23.5) | 21 | 2,970 | 4,130 | 2,950 | 4,600 | |
| 4 | 1/2 | 71.7 | 45 | 35(32) | 29 | 5,610 | 9,130 | 5,800 | 8,900 | |
| 6 | 3/4 | 88 | 55 | 41(39) | 35 | 9,040 | 11,370 | 8,500 | 10,500 | |
関連部品
| カプラ・ ワンタッチジョイント | |
| カテゴリページ | カプラ・ ワンタッチジョイント |
| 代表商品 | 流体用カプラー バルブタイプ プラグ |
| 画像 |  |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
2,070円 ( 2,277円 ) | 在庫品1日目当日出荷可能 |
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |
6,790円 ( 7,469円 ) | 在庫品1日目当日出荷可能 |
10,930円 ( 12,023円 ) | 在庫品1日目当日出荷可能 |
1,910円 ( 2,101円 ) | 在庫品1日目当日出荷可能 |
2,180円 ( 2,398円 ) | 在庫品1日目当日出荷可能 |
3,580円 ( 3,938円 ) | 在庫品1日目当日出荷可能 |
7,020円 ( 7,722円 ) | 在庫品1日目当日出荷可能 |
10,290円 ( 11,319円 ) | 在庫品1日目当日出荷可能 |
3,960円 ( 4,356円 ) | 在庫品1日目当日出荷可能 |
3,910円 ( 4,301円 ) | 在庫品1日目当日出荷可能 |
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
11,040円 ( 12,144円 ) | 在庫品1日目当日出荷可能 |
13,760円 ( 15,136円 ) | 在庫品1日目当日出荷可能 |
3,910円 ( 4,301円 ) | 在庫品1日目当日出荷可能 |
4,310円 ( 4,741円 ) | 在庫品1日目当日出荷可能 |
5,570円 ( 6,127円 ) | 在庫品1日目当日出荷可能 |
10,770円 ( 11,847円 ) | 在庫品1日目当日出荷可能 |
12,710円 ( 13,981円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
流体用カプラー バルブタイプ ソケットになります。【材質】ステンレス/銅合金
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
◦350高圧バルブタイプ以外
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜24 | 25〜29 | 30〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | お見積り |
商品担当おすすめ
流体用カプラー バルブタイプ ソケットのレビュー
プラグ型番：QBPFSH4とのSET利用をしています
4
4.02019/08/08
当社は、得意先様のご要望に応じ都度、ワンオフの自動機製作をしており付帯配管の中でも特に、段替え等で着脱頻度の多い部位に関...もっと読む
0人が参考にしています。
外販設備品付帯配管部に使用
4
4.02019/05/28
外販設備品付帯配管部で特に着脱頻度の高い部位に対し同ミスミブランドの流体用カプラーバルブタイププラグ型番：QBPFC2と...もっと読む
0人が参考にしています。
配管
1
1.02019/04/25
1/2のデータの中に3/8が入っている。
訂正ください。
データミスが多い。
0人が参考にしています。
よくあるご質問（FAQ）
Qシールなどの部品の単品購入は出来ますか。
A
取り付けの際特殊な加工をしているため、単品購入は出来ません。
