スロットルバルブ－エルボ－
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 耐食性・耐薬品
- 種類
- スロットルバルブ
- 本体形状
- エルボ
- 制御タイプ
- メーターイン・メーターアウト
- 接続部の種類
- おねじ+ワンタッチ継手
- 本体材質
- ポリブチレンテレフタレート
- ねじ部材質
- 黄銅
- ツマミの種類
- 標準
- ロックナットの種類
- ロックナット
- 使用温度範囲 (℃)
- 0::60
- 使用圧力範囲 (MPa)
- 0::0.9
- シール材質
- ニトリルゴム
- 使用流体
- 空気
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が8型番あります。

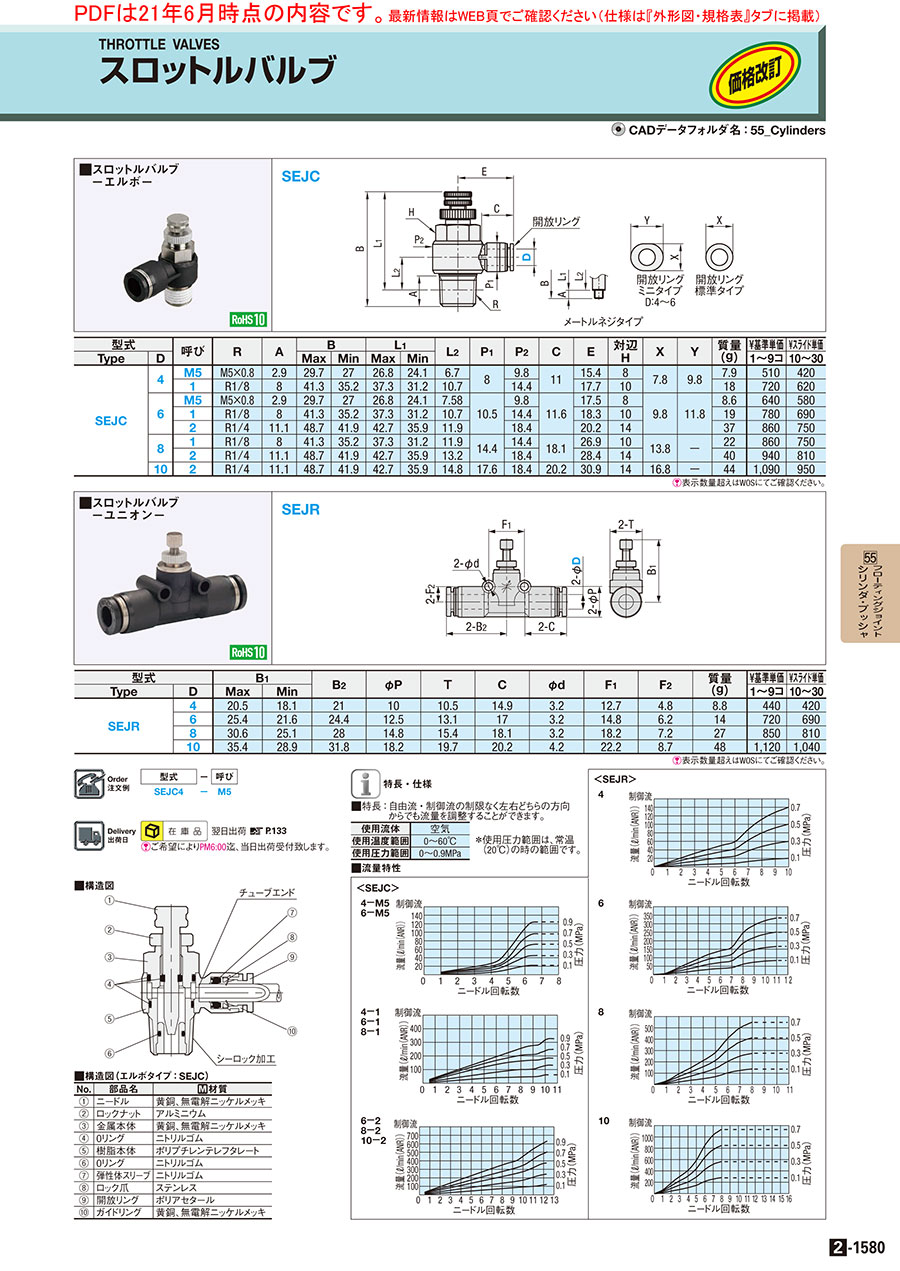

外形図・規格表
メートルねじタイプ
開放リング
ミニタイプ
D：4～6
ミニタイプ
D：4～6
開放リング
標準タイプ
標準タイプ
| SEJC | ■仕様 | ||
 | 使用流体 | 空気 | |
| 使用温度範囲 | 0～60℃ | ||
| 使用圧力範囲 | 0～0.9MPa | ||
| ＊使用圧力範囲は、常温 (20℃)の時の範囲です。 | |||
■構造図
■構造図（エルボタイプ：SEJC）
■構造図（エルボタイプ：SEJC）
| No. | 部品名 | [ M ]材質 |
| ① | ニ－ドル | 黄銅、無電解ニッケルメッキ |
| ② | ロックナット | アルミニウム |
| ③ | 金属本体 | 黄銅、無電解ニッケルメッキ |
| ④ | Oリング | ニトリルゴム |
| ⑤ | 樹脂本体 | ポリプチレンテレフタレ－ト |
| ⑥ | Oリング | ニトリルゴム |
| ⑦ | 弾性体スリ－ブ | ニトリルゴム |
| ⑧ | ロック爪 | ステンレス |
| ⑨ | 開放リング | ポリアセタ－ル |
| ⑩ | ガイドリング | 黄銅、無電解ニッケルメッキ |
規格表
| 型式 | − | 呼び |
| SEJC4 | − | M5 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 呼び | R | A | B | L1 | L2 | P1 | P2 | C | E | 対辺 H | X | Y | 質量 (g) | ￥基準単価 | ￥スライド単価 | |||
| Type | D | Max | Min | Max | Min | 1〜9コ | 10〜30 | ||||||||||||
| SEJC | 4 | M5 | M5×0.8 | 2.9 | 29.7 | 27 | 26.8 | 24.1 | 6.7 | 8 | 9.8 | 11 | 15.4 | 8 | 7.8 | 9.8 | 7.9 | 510 | 420 |
| 1 | R1/8 | 8 | 41.3 | 35.2 | 37.3 | 31.2 | 10.7 | 14.4 | 17.7 | 10 | 18 | 720 | 620 | ||||||
| 6 | M5 | M5×0.8 | 2.9 | 29.7 | 27 | 26.8 | 24.1 | 7.58 | 10.5 | 9.8 | 11.6 | 17.5 | 8 | 9.8 | 11.8 | 8.6 | 640 | 580 | |
| 1 | R1/8 | 8 | 41.3 | 35.2 | 37.3 | 31.2 | 10.7 | 14.4 | 18.3 | 10 | 19 | 780 | 690 | ||||||
| 2 | R1/4 | 11.1 | 48.7 | 41.9 | 42.7 | 35.9 | 11.9 | 18.4 | 20.2 | 14 | 37 | 860 | 750 | ||||||
| 8 | 1 | R1/8 | 8 | 41.3 | 35.2 | 37.3 | 31.2 | 11.9 | 14.4 | 14.4 | 18.1 | 26.9 | 10 | 13.8 | − | 22 | 860 | 750 | |
| 2 | R1/4 | 11.1 | 48.7 | 41.9 | 42.7 | 35.9 | 13.2 | 18.4 | 28.4 | 14 | 40 | 940 | 810 | ||||||
| 10 | 2 | R1/4 | 11.1 | 48.7 | 41.9 | 42.7 | 35.9 | 14.8 | 17.6 | 18.4 | 20.2 | 30.9 | 14 | 16.8 | − | 44 | 1,090 | 950 | |
詳細情報
基本情報
自由流・制御流の制限なく、左右の空気を調整できるバルブです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
■特長
自由流・制御流の制限なく左右どちらの方向からでも流量を調整することができます。
■流量特性
〈SEJC〉
仕様・概要
| ■構造図 | No. | 部品名 | [ M ]材質 | |
 | ① | ニードル | 黄銅、無電解ニッケルメッキ | |
| ② | ロックナット | アルミニウム | ||
| ③ | 金属本体 | 黄銅、無電解ニッケルメッキ | ||
| ④ | Oリング | ニトリルゴム | ||
| ⑤ | 樹脂本体 | ポリプチレンテレフタレート | ||
| ⑥ | Oリング | ニトリルゴム | ||
| ⑦ | 弾性体スリーブ | ニトリルゴム | ||
| ⑧ | ロック爪 | ステンレス | ||
| ⑨ | 開放リング | ポリアセタール | ||
| ⑩ | ガイドリング | 黄銅、無電解ニッケルメッキ | ||
自由流・制御流の制限なく左右どちらの方向からでも流量を調整することができます。
■流量特性
〈SEJC〉
