メカニカル部品技術窓口
オイルシール ダブルリップタイプ
- 摺動面
- 軸
- 密封対象物
- 油 / グリース
- オイルシール材質
- ニトリルゴム(NBR)
- 環境・用途
- 標準
- ダストリップ
- あり
- 装着方法
- 軸端からのみ
- ハウジング溝
- なし
- 二液分離
- なし
- 使用温度範囲 (℃)
- -25::120
- 使用圧力 (MPa)
- ::0.03
- 材質証明書
- 対象
- 材質証明書：材質
- オイルシール：ニトリルゴム(NBR)|金属環：SPCC|スプリング：SW-B
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が21型番あります。

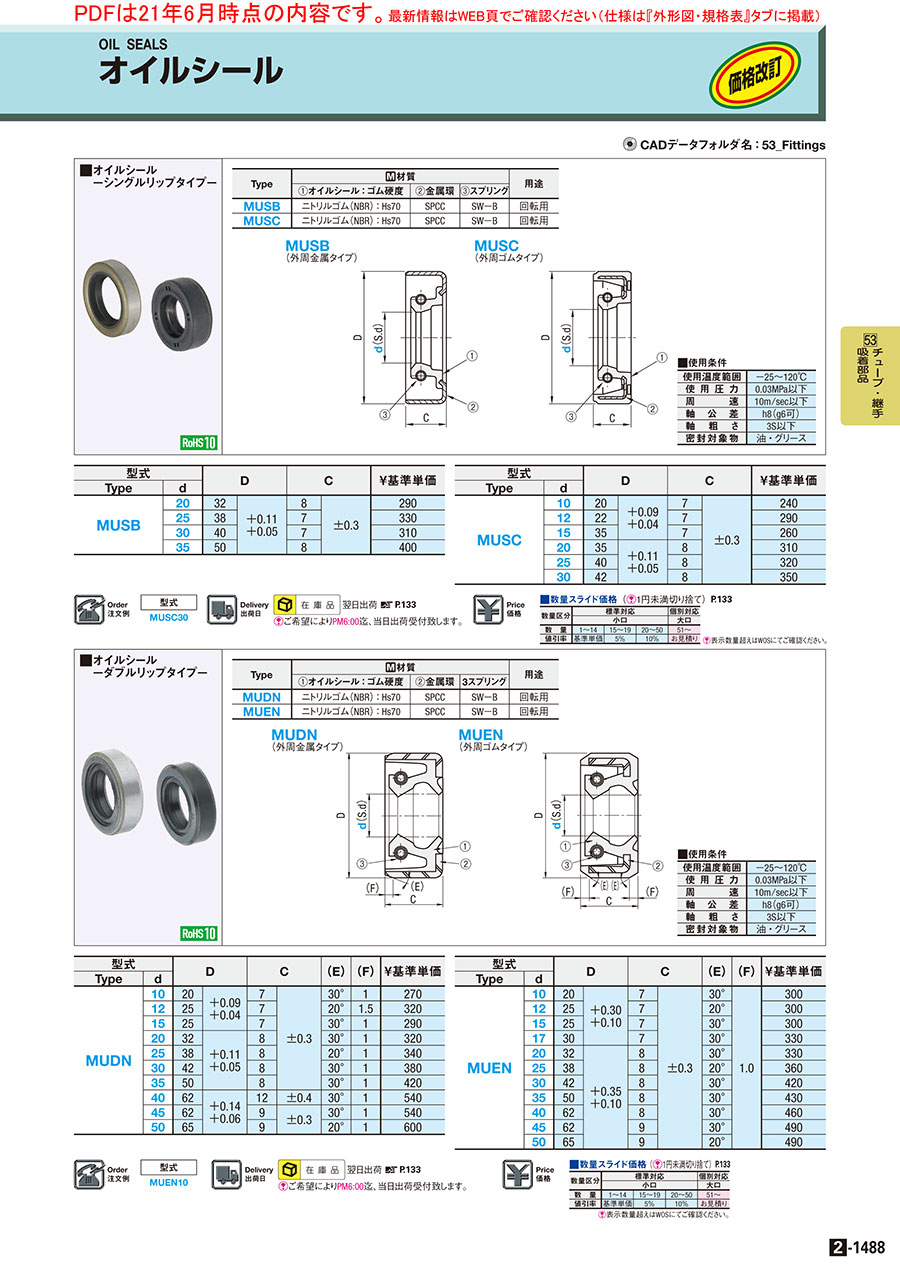

外形図・規格表
MUDN
(外周金属タイプ)
MUEN
(外周ゴムタイプ)
| Type | [ M ]材質 | 用途 | ||
| オイルシール：ゴム硬度 | 金属環 | 3スプリング | ||
| MUDN | ニトリルゴム(NBR)：Hs70 | SPCC | SW－B | 回転用 |
| MUEN | ニトリルゴム(NBR)：Hs70 | SPCC | SW－B | 回転用 |
規格表
| 型式 |
| MUEN10 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D | C | (E) | (F) | ￥基準単価 | |||
| Type | d | |||||||
| MUDN | 10 | 20 | ＋0.09 ＋0.04 | 7 | ±0.3 | 30° | 1 | 280 |
| 12 | 25 | 7 | 20° | 1.5 | 340 | |||
| 15 | 25 | 7 | 30° | 1 | 300 | |||
| 20 | 32 | ＋0.11 ＋0.05 | 8 | 30° | 1 | 340 | ||
| 25 | 38 | 8 | 20° | 1 | 360 | |||
| 30 | 42 | 8 | 30° | 1 | 400 | |||
| 35 | 50 | 8 | 30° | 1 | 440 | |||
| 40 | 62 | ＋0.14 ＋0.06 | 12 | ±0.4 | 30° | 1 | 570 | |
| 45 | 62 | 9 | ±0.3 | 30° | 1 | 570 | ||
| 50 | 65 | 9 | 20° | 1 | 630 | |||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D | C | (E) | (F) | ￥基準単価 | |||
| Type | d | |||||||
| MUEN | 10 | 20 | ＋0.30 ＋0.10 | 7 | ±0.3 | 30° | 1.0 | 320 |
| 12 | 25 | 7 | 20° | 320 | ||||
| 15 | 25 | 7 | 30° | 320 | ||||
| 17 | 30 | 7 | 30° | 350 | ||||
| 20 | 32 | ＋0.35 ＋0.10 | 8 | 30° | 350 | |||
| 25 | 38 | 8 | 20° | 380 | ||||
| 30 | 42 | 8 | 30° | 440 | ||||
| 35 | 50 | 8 | 30° | 450 | ||||
| 40 | 62 | 8 | 30° | 480 | ||||
| 45 | 62 | 9 | 30° | 510 | ||||
| 50 | 65 | 9 | 20° | 510 | ||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
530円 ( 583円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
530円 ( 583円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
580円 ( 638円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・ダブルリップタイプのオイルシールです。【材質】・ニトリルゴム(NBR)です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜14 | 15〜19 | 20〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
概要・仕様
仕様・概要
■使用条件
| 使用温度範囲 | －25〜120℃ |
| 使用圧力 | 0.03MPa以下 |
| 周速 | 10m/sec以下 |
| 軸公差 | h8(g6可) |
| 軸粗さ | 3S以下 |
| 密封対象物 | 油・グリース |
