ミスミ

吸着ペン

吸着ペン
  • 吸着ペン
  • 吸着ペン
通常単価(税別)
13,130円～15,850円
税込単価
14,443円～17,435円
通常出荷日：在庫品1日目当日出荷可能

【特長】・アタッチメント式の吸着ペンです。【材質】・アルミニウム・低カドミ黄銅です。

  • 本製品のサンプル貸出は対応しておりません。
  • 本製品を使用する際は、>>真空発生機 を別途ご用意ください。
  • 風量調節ねじ、付属品などの単品販売には対応しておりません。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
詳細を確認

よく一緒に見られています

吸着アタッチメント　チップタイプ

ミスミ

吸着アタッチメント　チップタイプ
通常価格(税別)： 1,190円 (税込価格：1,309円)

通常出荷日：在庫品1日目

よく一緒に見られています

吸着アタッチメント　極細タイプ

ミスミ

吸着アタッチメント　極細タイプ
通常価格(税別)： 2,370円 (税込価格：2,607円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図・規格表



外形図

MKPEN（0～40°曲げタイプ）

MKPEL（40～90°曲げタイプ）


[ M ]材質 アルミニウム・低カドミ黄銅


規格表

型式
MKPEN
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式適用チュ−ブ
内径		付属品
Type
MKPEN
MKPEL		3φ3シリコンチュ−ブ L＝1m

使用例

■特長 ・ボタンを軽く押して吸着、指を離せば離脱します。
・風量調節機能により、スムーズな吸着・離脱をコントロールできます。
・吸着対象物の重さ、大きさにより調節ネジを操作することで空気の
流入量を変えることができます。

関連部品

吸着アタッチメント
導電性ゴムパッドタイプ		吸着アタッチメント
極細タイプ		吸着アタッチメント
チップタイプ
[ ! ]アタッチメントの吸着データはございません。

型番リスト

表示件数
  • 1
    • 型番
    MKPEL
    MKPEN

    吸着ペンタイプ

    		RoHS?最小発注数量
    40～90°曲げタイプ
    10
    1個
    0～40°曲げタイプ
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    15,850円
    ( 17,435円 )
    在庫品1日目当日出荷可能
    13,130円
    ( 14,443円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】・アタッチメント式の吸着ペンです。【材質】・アルミニウム・低カドミ黄銅です。

    ご注意

    • 本製品のサンプル貸出は対応しておりません。
    • 本製品を使用する際は、>>真空発生機 を別途ご用意ください。
    • 風量調節ねじ、付属品などの単品販売には対応しておりません。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    ●MKPEN・MKPEL
    数量区分標準対応個別対応
    小口大口
    数 量1〜1011～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    ●上記以外
    数量区分標準対応個別対応
    小口大口
    数 量1〜2021～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    出荷日については、こちらをご覧ください。

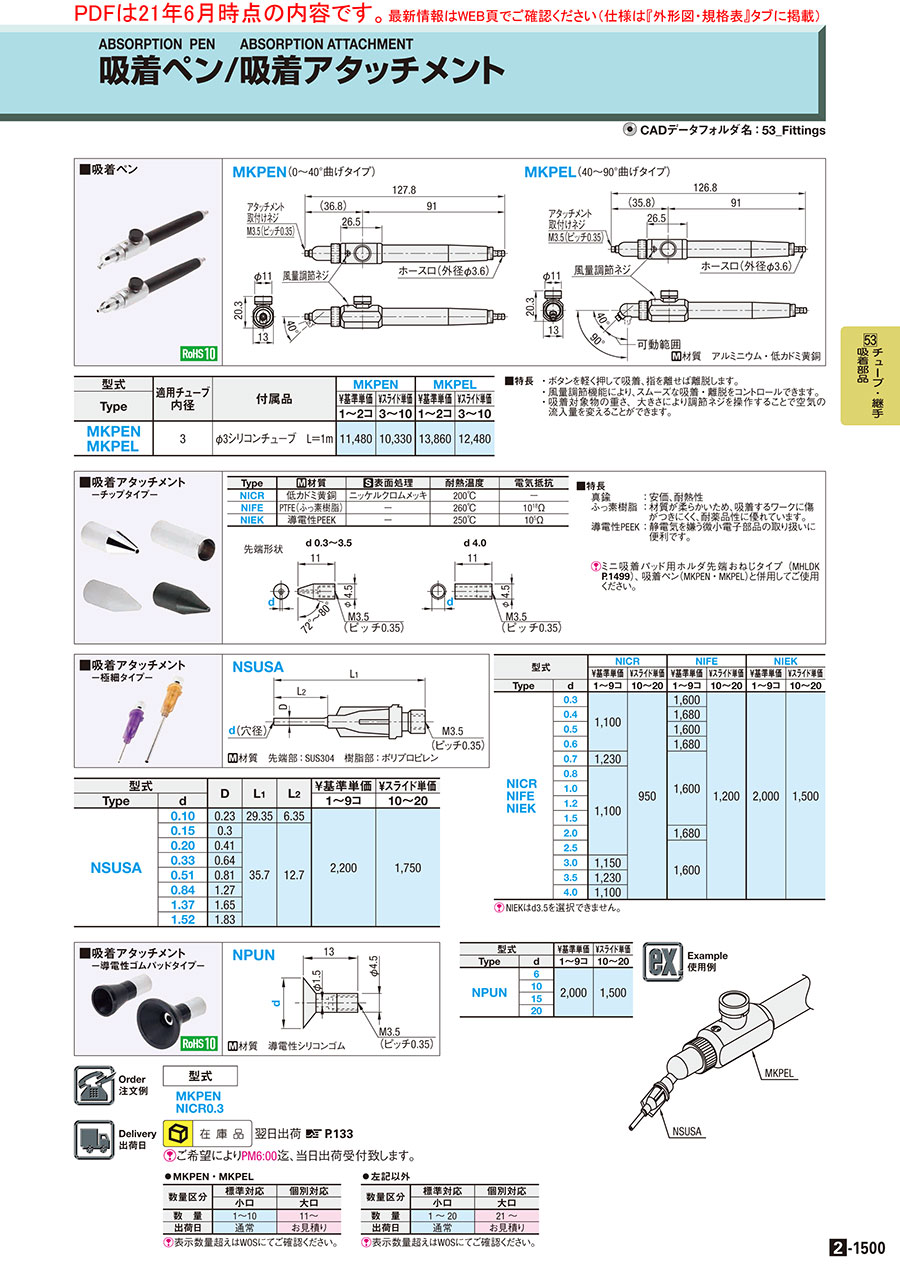

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
