油圧・水圧用継手 ストレートタイプ ＰＴ・ＰＦ両オネジ -ストレート・メス-
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

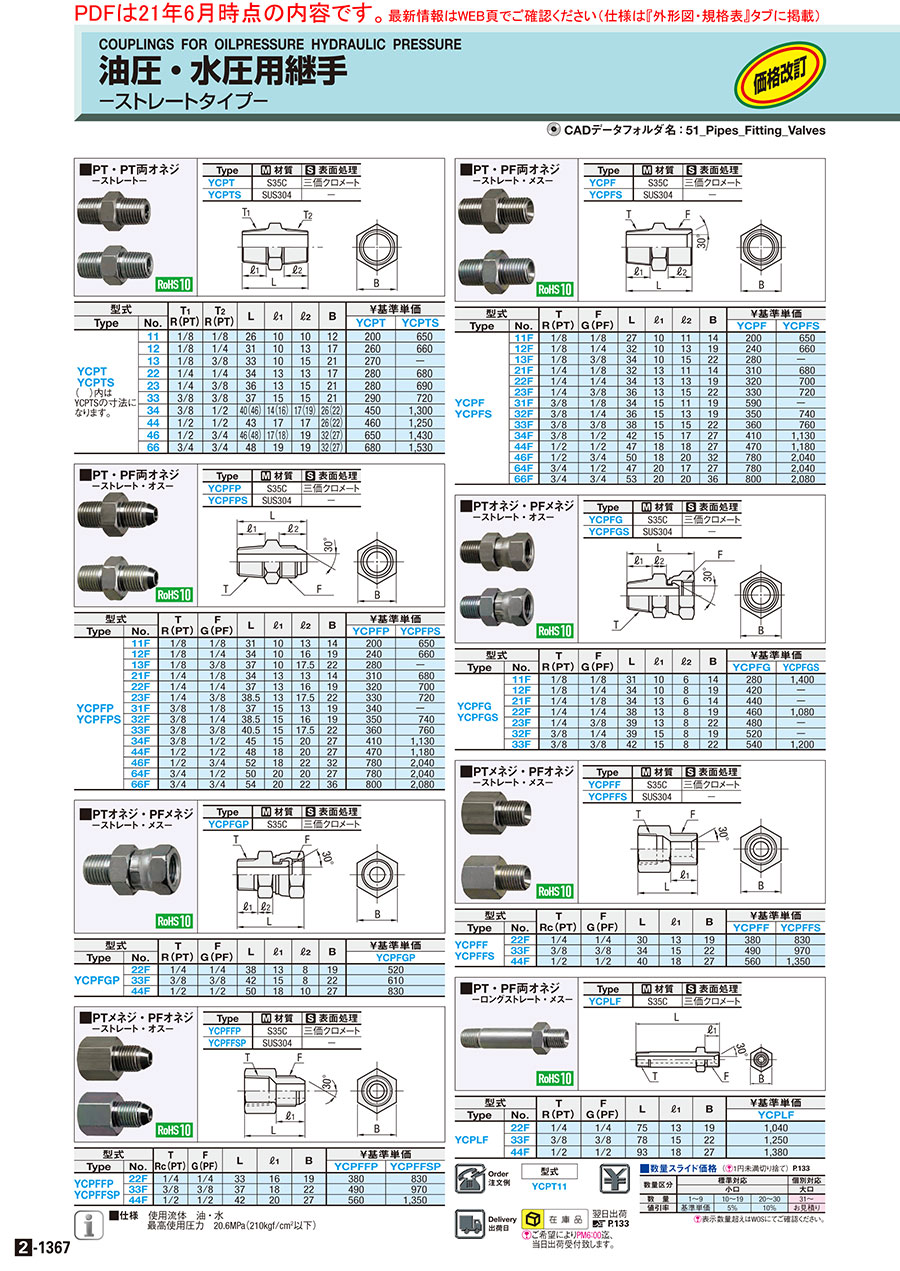

外形図・規格表
| Type | [ M ] 材質 | [ S ] 表面処理 |
| YCPF | S35C | 三価クロメート |
| YCPFS | SUS304 | − |
規格表
| 型式 |
| YCPT11 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T R(PT) | F G(PF) | L | ℓ1 | ℓ2 | B | ￥基準単価 | ||
| Type | No． | YCPF | YCPFS | ||||||
| YCPF YCPFS | 11F | 1/8 | 1/8 | 27 | 10 | 11 | 14 | 210 | 680 |
| 12F | 1/8 | 1/4 | 32 | 10 | 13 | 19 | 250 | 690 | |
| 13F | 1/8 | 3/8 | 34 | 10 | 15 | 22 | 290 | - | |
| 21F | 1/4 | 1/8 | 32 | 13 | 11 | 14 | 330 | 710 | |
| 22F | 1/4 | 1/4 | 34 | 13 | 13 | 19 | 340 | 740 | |
| 23F | 1/4 | 3/8 | 36 | 13 | 15 | 22 | 350 | 760 | |
| 31F | 3/8 | 1/8 | 34 | 15 | 11 | 19 | 620 | - | |
| 32F | 3/8 | 1/4 | 36 | 15 | 13 | 19 | 370 | 780 | |
| 33F | 3/8 | 3/8 | 38 | 15 | 15 | 22 | 380 | 800 | |
| 34F | 3/8 | 1/2 | 42 | 15 | 17 | 27 | 430 | 1,190 | |
| 44F | 1/2 | 1/2 | 47 | 18 | 18 | 27 | 490 | 1,240 | |
| 46F | 1/2 | 3/4 | 50 | 18 | 20 | 32 | 820 | 2,140 | |
| 64F | 3/4 | 1/2 | 47 | 20 | 17 | 27 | 820 | 2,140 | |
| 66F | 3/4 | 3/4 | 53 | 20 | 20 | 36 | 840 | 2,180 | |
仕様
- 使用流体：油・水
- 最高使用圧力：20.6MPa（210kgf/cm2以下）
関連部品
| 油圧用ゴムホース | 油圧用ゴムホース 簡易かしめタイプ |
|---|---|
|
|
関連リンク
■規格外品サービスのご案内
・規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
https://meviy.misumi-ec.com/fa/2d/
※回答までに土日・祝日含まず2～7日営業日をいただいております。
製作可否からのお見積りになりますので、予めご了承いただければ幸いです。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
- |
264円 ( 290円 ) | 在庫品1日目当日出荷可能 |
- |
304円 ( 334円 ) | 在庫品1日目当日出荷可能 |
- |
355円 ( 391円 ) | 在庫品1日目当日出荷可能 |
- |
365円 ( 402円 ) | 在庫品1日目当日出荷可能 |
- |
375円 ( 413円 ) | 在庫品1日目当日出荷可能 |
- |
660円 ( 726円 ) | 在庫品1日目当日出荷可能 |
- |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
- |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
- |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
- |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
- |
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
- |
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
- |
890円 ( 979円 ) | 在庫品1日目当日出荷可能 |
- |
720円 ( 792円 ) | 在庫品1日目当日出荷可能 |
|
730円 ( 803円 ) | 在庫品1日目当日出荷可能 |
|
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
|
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
|
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
|
830円 ( 913円 ) | 在庫品1日目当日出荷可能 |
|
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
|
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
|
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
|
2,280円 ( 2,508円 ) | 在庫品1日目当日出荷可能 |
|
2,280円 ( 2,508円 ) | 在庫品1日目当日出荷可能 |
|
2,320円 ( 2,552円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・油圧ホースのアダプター継手です。・使用流体は、油・水です。・最高使用圧力は20.6MPa（210kgf/cm2以下）です。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜9 | 10〜19 | 20〜30 | 31～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
概要・仕様
仕様・概要
最高使用圧力 20.6MPa（210kgf/cm2以下）
