配管支持具 立配管用バンド
- 通常単価(税別)
- 320円～840円
- 税込単価
- 352円～924円
通常出荷日：在庫品1日目当日出荷可能
【特長】・配管の支持にご使用ください。・表面処理は、三価クロメートを選択できます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が19型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

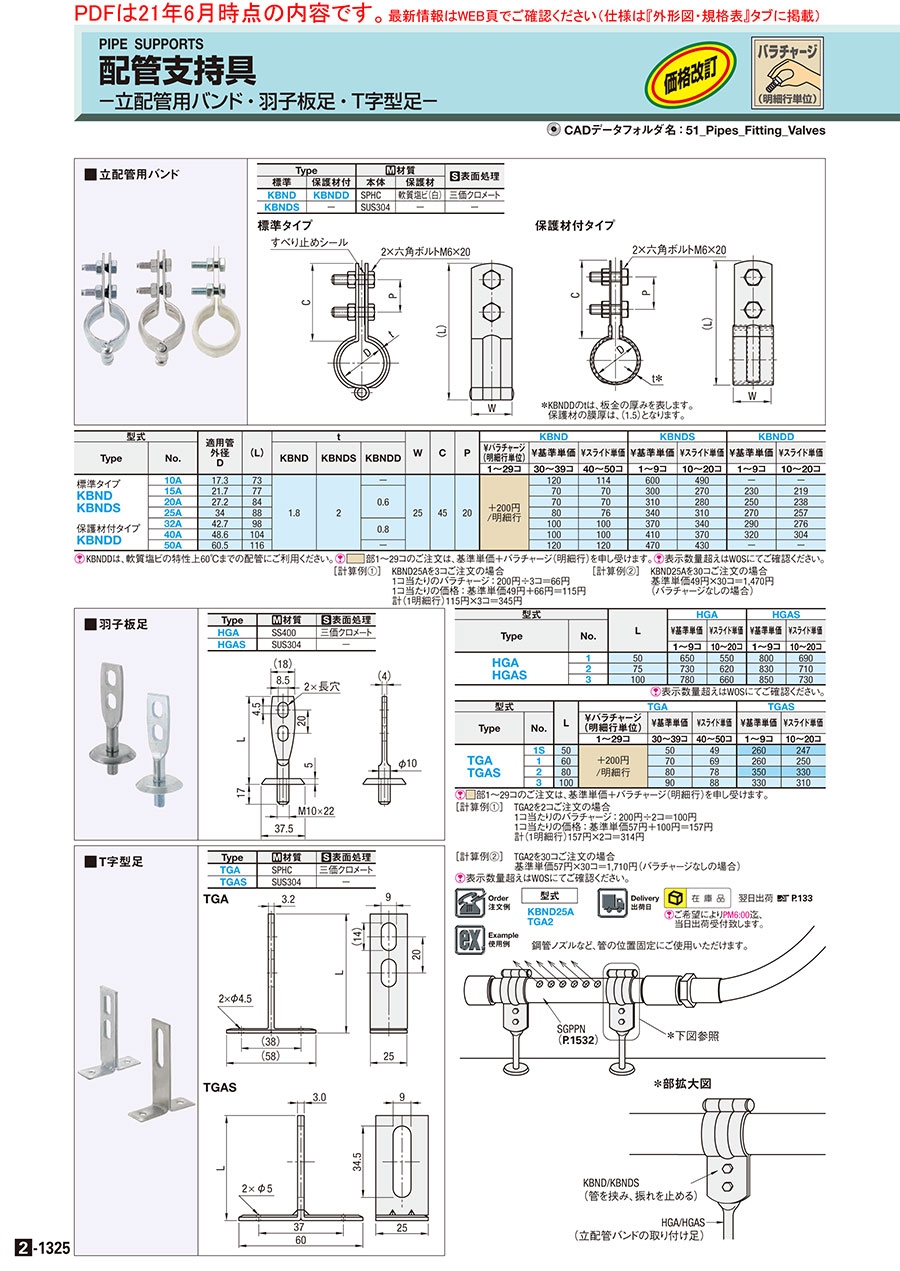

外形図・規格表
| 標準タイプ | 保護材付タイプ |
 |  |
| Type | [ M ]材質 | [ S ]表面処理 | ||
| 標準 | 保護材付 | 本体・ボルト | 保護材 | |
| KBND | KBNDD | SPHC | 軟質塩ビ(白) | 三価クロメート |
| KBNDS | － | SUS304 | － | － |
規格表
| 型式 |
| KBND25A TGA2 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ] KBNDDは、軟質塩ビの特性上60℃までの配管にご利用ください。[ ! ]部1〜29コのご注文は、基準単価＋バラチャージ（明細行）を申し受けます。[ ! ]表示数量超えはWOSにてご確認ください。
［計算例①］ KBND25Aを3コご注文の場合
1コ当たりのバラチャージ：200円÷3コ＝66円
1コ当たりの価格：基準単価80円＋66円＝146円
計（1明細行）146円×3コ＝438円
［計算例②］ KBND25Aを30コご注文の場合
基準単価80円×30コ＝2,400円
（バラチャージなしの場合）
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 適用管 外径 D | (L) | t | W | C | P | KBND | KBNDS | KBNDD | |||||||
| Type | No. | KBND | KBNDS | KBNDD | ￥バラチャージ (明細行単位) | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | |||||
| 1～29コ | 30～39コ | 40～50コ | 1～9コ | 10～20コ | 1～9コ | 10～20コ | ||||||||||
| 標準タイプ KBND KBNDS 保護材付タイプ KBNDD | 10A | 17.3 | 73 | 1.8 | 2 | － | 25 | 45 | 20 | ＋200円 /明細行 | 130 | 120 | 630 | 510 | - | - |
| 15A | 21.7 | 77 | 0.6 | 70 | 70 | 320 | 280 | 240 | 230 | |||||||
| 20A | 27.2 | 84 | 70 | 70 | 330 | 290 | 260 | 250 | ||||||||
| 25A | 34 | 88 | 80 | 80 | 360 | 330 | 280 | 270 | ||||||||
| 32A | 42.7 | 98 | 0.8 | 110 | 110 | 390 | 360 | 300 | 290 | |||||||
| 40A | 48.6 | 104 | 110 | 110 | 430 | 390 | 340 | 320 | ||||||||
| 50A | 60.5 | 116 | － | 130 | 130 | 490 | 450 | - | - | |||||||
［計算例①］ KBND25Aを3コご注文の場合
1コ当たりのバラチャージ：200円÷3コ＝66円
1コ当たりの価格：基準単価80円＋66円＝146円
計（1明細行）146円×3コ＝438円
［計算例②］ KBND25Aを30コご注文の場合
基準単価80円×30コ＝2,400円
（バラチャージなしの場合）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・配管の支持にご使用ください。・表面処理は、三価クロメートを選択できます。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
使用例
鋼管ノズルなど、管の位置固定にご使用いただけます。
＊部拡大図
配管支持具 立配管用バンドのレビュー
配管取り付け
5
5.02023/07/30
配管取り付けに使用しました。
配管の固定も問題なく出来ました。
0人が参考にしています。
配管取付
4
4.02022/12/07
価格が安く簡単に取付できました。
問題なく使用できます。
支持材の所の調節ができるものも欲しいです。
0人が参考にしています。
開度指針
4
4.02022/08/18
パイプに取り付けて4mmの板を挟み開度指針として使用。
各パイプサイズに適合しているので、サイズを選ぶだけでよい。
廻り...もっと読む
0人が参考にしています。
エアー配管の増設工事に使用しています
3
3.02022/08/03
顧客社内でのエアー取出し口の増設工事に使用しています。エアー配管を壁にサポートするのにこの商品と配管支持具Ｔ字型足との組...もっと読む
0人が参考にしています。
特注品に使用しています
4
4.02022/01/25
当社で設計を含めて製作をしている特注品に使用しています。装置内の配線の束をクランプするのに、この商品を何度か使用していま...もっと読む
0人が参考にしています。
