低圧用ねじ込み継手 同径 90°エルボ

低圧用ねじ込み継手 同径 90°エルボ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 低圧用ねじ込み継手 同径 90°エルボ
  • 低圧用ねじ込み継手 同径 90°エルボ
  • 数量スライド割引
  • 規格変更
  • 価格改定

在庫品のため即日出荷可能です。

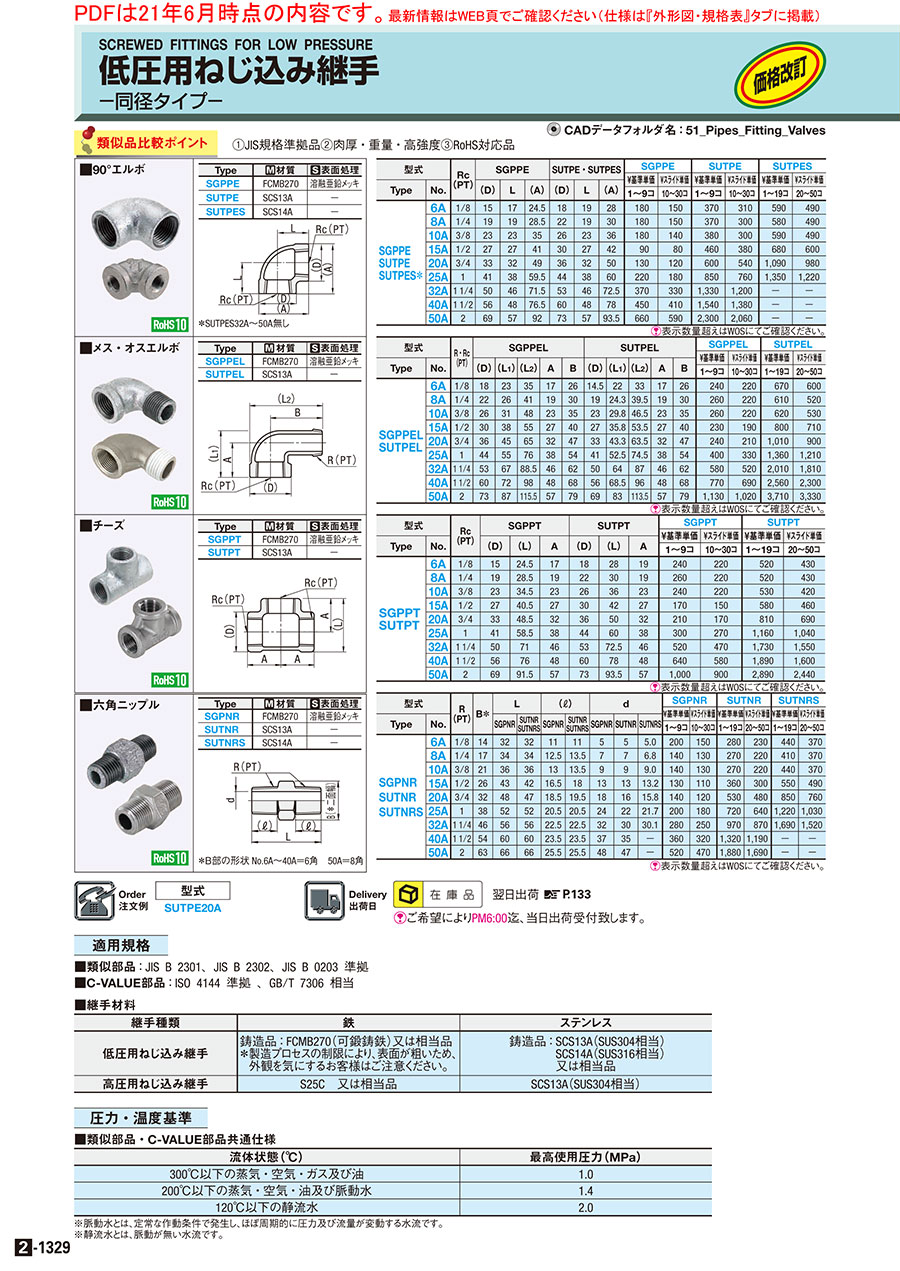

PDFP.2-1301

この商品に関連するユニット事例
低圧用ねじ込み継手 同径 90°エルボ:関連画像
Type 材質 表面処理
SGPPE FCMB270 溶融亜鉛メッキ
SUTPE SCS13A
SUTPES SCS14A

規格表

型式
SUTPE20A
型式 Rc
(PT)
SGPPE SUTPE・SUTPES
Type No. (D) L (A) (D) L (A)
SGPPE
SUTPE
SUTPES*
6A 1/8 15 17 24.5 22 19 30
8A 1/4 19 19 28.5 22 19 30
10A 3/8 23 23 35 26 23 36
15A 1/2 27 27 41 30 27 42
20A 3/4 33 32 49 36 32 50
25A 1 41 38 59.5 44 38 60
32A 1 1/4 50 46 71.5 53 46 74
40A 1 1/2 56 48 76.5 60 48 78
50A 2 69 57 92 73 57 95

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
SGPPE6A
SGPPE8A
SGPPE10A
SGPPE15A
SGPPE20A
SGPPE25A
SGPPE32A
SGPPE40A
SGPPE50A
SUTPE6A
SUTPE8A
SUTPE10A
SUTPE15A
SUTPE20A
SUTPE25A
SUTPE32A
SUTPE40A
SUTPE50A
SUTPES6A
SUTPES8A
SUTPES10A
SUTPES15A
SUTPES20A
SUTPES25A
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSねじの呼び1 材質 表面処理 使用流体 材質証明書

160円

1個あり 在庫品1日目(当日可能) 対応1/8B(6A)[スチール] FCMB270溶融亜鉛メッキ脈動水・静流水 / 空気 / 蒸気 / ガス / 油対象外

160円

1個あり 在庫品1日目(当日可能) 対応1/4B(8A)[スチール] FCMB270溶融亜鉛メッキ脈動水・静流水 / 空気 / 蒸気 / ガス / 油対象外

160円

1個あり 在庫品1日目(当日可能) 対応3/8B(10A)[スチール] FCMB270溶融亜鉛メッキ脈動水・静流水 / 空気 / 蒸気 / ガス / 油対象外

80円

1個あり 在庫品1日目(当日可能) 対応1/2B(15A)[スチール] FCMB270溶融亜鉛メッキ脈動水・静流水 / 空気 / 蒸気 / ガス / 油対象外

120円

1個あり 在庫品1日目(当日可能) 対応3/4B(20A)[スチール] FCMB270溶融亜鉛メッキ脈動水・静流水 / 空気 / 蒸気 / ガス / 油対象外

200円

1個あり 在庫品1日目(当日可能) 対応1B(25A)[スチール] FCMB270溶融亜鉛メッキ脈動水・静流水 / 空気 / 蒸気 / ガス / 油対象外

370円

1個あり 在庫品1日目(当日可能) 対応1 1/4B(32A)[スチール] FCMB270溶融亜鉛メッキ脈動水・静流水 / 空気 / 蒸気 / ガス / 油対象外

450円

1個あり 在庫品1日目(当日可能) 対応1 1/2B(40A)[スチール] FCMB270溶融亜鉛メッキ脈動水・静流水 / 空気 / 蒸気 / ガス / 油対象外

660円

1個あり 在庫品1日目(当日可能) 対応2B(50A)[スチール] FCMB270溶融亜鉛メッキ脈動水・静流水 / 空気 / 蒸気 / ガス / 油対象外

350円

1個あり 在庫品1日目(当日可能) 対応1/8B(6A)[ステンレス] SCS13Aなし-対象外

340円

1個あり 在庫品1日目(当日可能) 対応1/4B(8A)[ステンレス] SCS13Aなし-対象外

340円

1個あり 在庫品1日目(当日可能) 対応3/8B(10A)[ステンレス] SCS13Aなし-対象外

430円

1個あり 在庫品1日目(当日可能) 対応1/2B(15A)[ステンレス] SCS13Aなし-対象外

600円

1個あり 在庫品1日目(当日可能) 対応3/4B(20A)[ステンレス] SCS13Aなし-対象外

850円

1個あり 在庫品1日目(当日可能) 対応1B(25A)[ステンレス] SCS13Aなし-対象外

1,330円

1個あり 在庫品1日目(当日可能) 対応1 1/4B(32A)[ステンレス] SCS13Aなし-対象外

1,540円

1個あり 在庫品1日目(当日可能) 対応1 1/2B(40A)[ステンレス] SCS13Aなし-対象外

2,300円

1個あり 在庫品1日目(当日可能) 対応2B(50A)[ステンレス] SCS13Aなし-対象外

550円

1個あり 在庫品1日目(当日可能) 対応1/8B(6A)[ステンレス] SCS14Aなし-対象外

550円

1個あり 在庫品1日目(当日可能) 対応1/4B(8A)[ステンレス] SCS14Aなし-対象外

550円

1個あり 在庫品1日目(当日可能) 対応3/8B(10A)[ステンレス] SCS14Aなし-対象外

680円

1個あり 在庫品1日目(当日可能) 対応1/2B(15A)[ステンレス] SCS14Aなし-対象外

1,090円

1個あり 在庫品1日目(当日可能) 対応3/4B(20A)[ステンレス] SCS14Aなし-対象外

1,350円

1個あり 在庫品1日目(当日可能) 対応1B(25A)[ステンレス] SCS14Aなし-対象外

Loading...

  1. 1

価格表



SGPPE SUTPE SUTPES
¥基準単価 ¥スライド単価 ¥基準単価 ¥スライド単価 ¥基準単価 ¥スライド単価
1〜9コ 10〜30コ 1〜9コ 10〜30コ 1〜19コ 20〜50コ
160 140 350 310 550 490
160 140 340 300 550 490
160 140 340 300 550 490
80 70 430 380 680 600
120 110 600 540 1,090 980
200 180 850 760 1,350 1,220
370 330 1,330 1,200
450 410 1,540 1,380
660 590 2,300 2,060

表示数量超えはWOSにてご確認ください。

納期

低圧用ねじ込み継手 同径 90°エルボ:関連画像


出荷日については、コチラをご覧ください。

仕様・概要

適用規格
■類似部品:JIS B 2301、JIS B 2302、JIS B 0203 準拠
■C-VALUE部品:ISO 4144 準拠 、GB/T 7306 相当
■継手材料
継手種類 ステンレス
低圧用ねじ込み継手 鋳造品:FCMB270(可鍛鋳鉄)又は相当品
*製造プロセスの制限により、表面が粗いため、
外観を気にするお客様はご注意ください。
鋳造品:SCS13A(SUS304相当)
SCS14A(SUS316相当)
又は相当品
高圧用ねじ込み継手 S25C 又は相当品 SCS13A(SUS304相当)

圧力・温度基準
■類似部品・C-VALUE部品共通仕様
流体状態(℃) 最高使用圧力(MPa)
300℃以下の蒸気・空気・ガス及び油 1.0
200℃以下の蒸気・空気・油及び脈動水 1.4
120℃以下の静流水 2.0
※脈動水とは、定常な作動条件で発生し、ほぼ周期的に圧力及び流量が変動する水流です。
※静流水とは、脈動が無い水流です。


基本情報

種類 継手 接続種類 ねじ⇔ねじ同径・同種 接続形状 エルボ
ねじの種類1 Rc(PTめねじ) 最高使用圧力区分 2.0Mpa以下 最高使用圧力(MPa) 2
内面樹脂ライニング なし
