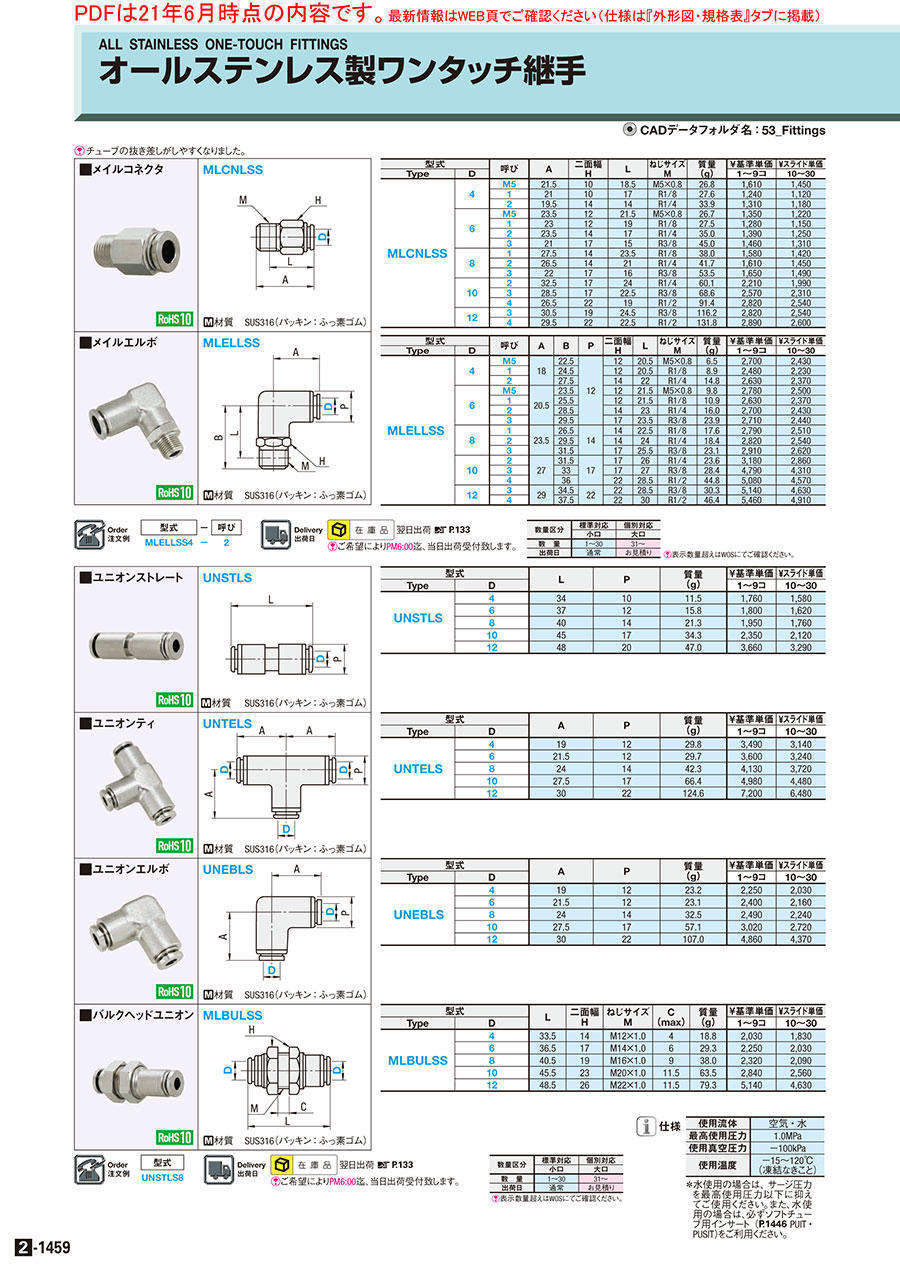

オールステンレス製ワンタッチ継手 ユニオンティ

オールステンレス製ワンタッチ継手 ユニオンティ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

材質 SUS316(パッキン:ふっ素ゴム)

規格表

型式
UNSTLS8
型式AP質量
(g)
¥基準単価¥スライド単価
TypeD1〜9コ10〜30
UNTELS4191229.83,4903,140
621.51229.73,6003,240
8241442.34,1303,720
1027.51766.44,9804,480
123022124.67,2006,480

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
UNTELS4
UNTELS6
UNTELS8
UNTELS10
UNTELS12
型番通常単価スライド値引通常
出荷日
RoHS使用温度範囲
(℃)
適用チューブ外径1
(φ)

3,490円

あり 在庫品1日目(当日可能) 対応-15~1204

3,600円

あり 在庫品1日目(当日可能) 対応-15~1206

4,130円

あり 在庫品1日目(当日可能) 対応-15~1208

4,980円

あり 在庫品1日目(当日可能) 対応-15~12010

7,200円

あり 在庫品1日目(当日可能) 対応-15~12012

Loading...

  1. 1

納期


出荷日については、コチラをご覧ください。

仕様・概要

使用流体空気・水
最高使用圧力1.0MPa
使用真空圧力−100kPa
使用温度−15〜120℃
(凍結なきこと)
仕様
*水使用の場合は、サージ圧力を最高使用圧力以下に抑えてご使用ください。また、水使用の場合は、必ずソフトチューブ用インサート(P.1418 PUIT・PUSIT)をご利用ください。


基本情報

種類 ワンタッチ継手 継手種類 ユニオン 同径 使用流体 水 / 空気
本体材質 SUS316 使用用途 標準・ミニ ねじ部材質 ねじ部なし
シール材材質 フッ素ゴム ユニオン 同径 ユニオンティー
