ミスミ

真空配管用継手　ニップル

真空配管用継手　ニップル
通常単価(税別)
5,460円～11,040円
税込単価
6,006円～12,144円
通常出荷日：在庫品1日目当日出荷可能

【特長】・真空配管用継手ニップルです。【材質】・SUS304です。

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

関連する新商品

真空配管用継手 変換ニップル ー長さ指定タイプ NW/ICF/JISー

ミスミ

真空配管用継手 変換ニップル ー長さ指定タイプ NW/ICF/JISー

通常出荷日：9 日目 ～

よく一緒に見られています

真空配管用継手　エルボ

ミスミ

真空配管用継手　エルボ
通常価格(税別)： 5,570円 (税込価格：6,127円)

通常出荷日：在庫品1日目

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

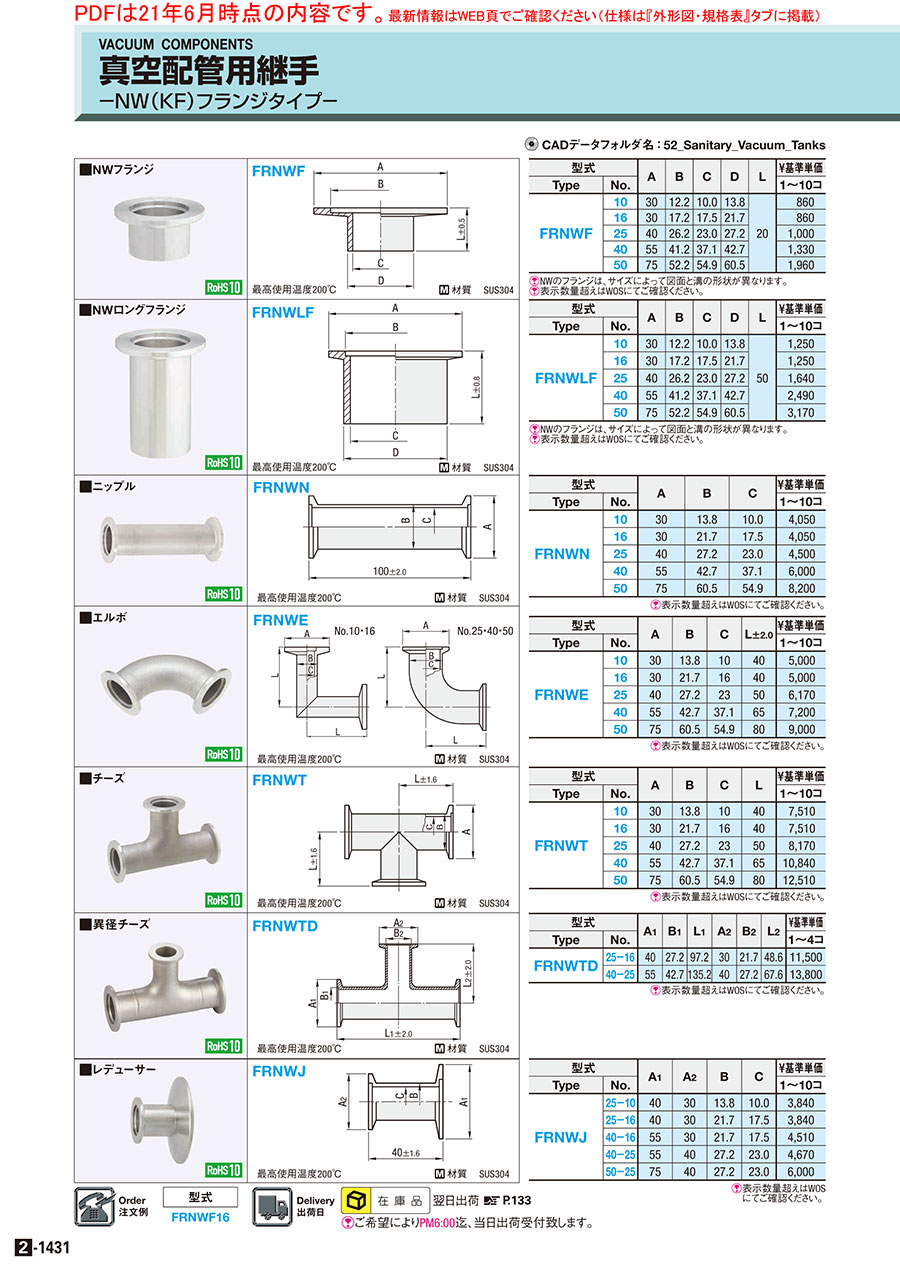

外形図・規格表


FRNWN
真空配管用継手　ニップル:関連画像
最高使用温度200℃
[ M ]材質　SUS304


規格表

型式
FRNWN16
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ABC￥基準単価
TypeNo.1〜10コ
FRNWN103013.810.04,250
163021.717.54,250
254027.223.04,730
405542.737.16,300
507560.554.98,610
[ ! ]L寸110mm以上はこちらのFRNRFをご選定ください。
[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数
  • 1
    • 型番
    FRNWN10
    FRNWN16
    FRNWN25
    FRNWN40
    FRNWN50

    フランジサイズ（呼び）1

    管外径

    (mm)

    内径

    (mm)

    		RoHS?最小発注数量
    NW（KF）10
    13.8
    10
    10
    1個
    NW（KF）16
    21.7
    17.5
    10
    1個
    NW（KF）25
    27.2
    23
    10
    1個
    NW（KF）40
    42.7
    37.1
    10
    1個
    NW（KF）50
    60.5
    54.9
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    5,460円
    ( 6,006円 )
    在庫品1日目当日出荷可能

    SL-FRNWN10

    5,460円
    ( 6,006円 )
    在庫品1日目当日出荷可能

    SL-FRNWN16

    6,060円
    ( 6,666円 )
    在庫品1日目当日出荷可能

    SL-FRNWN25

    8,090円
    ( 8,899円 )
    在庫品1日目当日出荷可能

    SL-FRNWN40

    11,040円
    ( 12,144円 )
    在庫品1日目当日出荷可能

    SL-FRNWN50

  • 1

    • 詳細情報

    基本情報

    【特長】・真空配管用継手ニップルです。【材質】・SUS304です。

    ご注意

    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    真空配管用継手　ニップルのレビュー
    5平均満足度：5.01件のレビュー
    排気系に使用しています
    5
    満足度：5.02024/05/23
    試験装置から排気する経路に使用しています。試験装置と真空ポンプを接続するために、経路上にエルボなどを入れます。直線部の長...もっと読む
