真空配管用継手 クランプ
- 環境対応
- RoHS対応（10物質）
- クランプ種類
- 標準
- 規格
- NW/KF規格
- 材質詳細
- 本体：アルミニウム／ネジ部：SUS304
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。

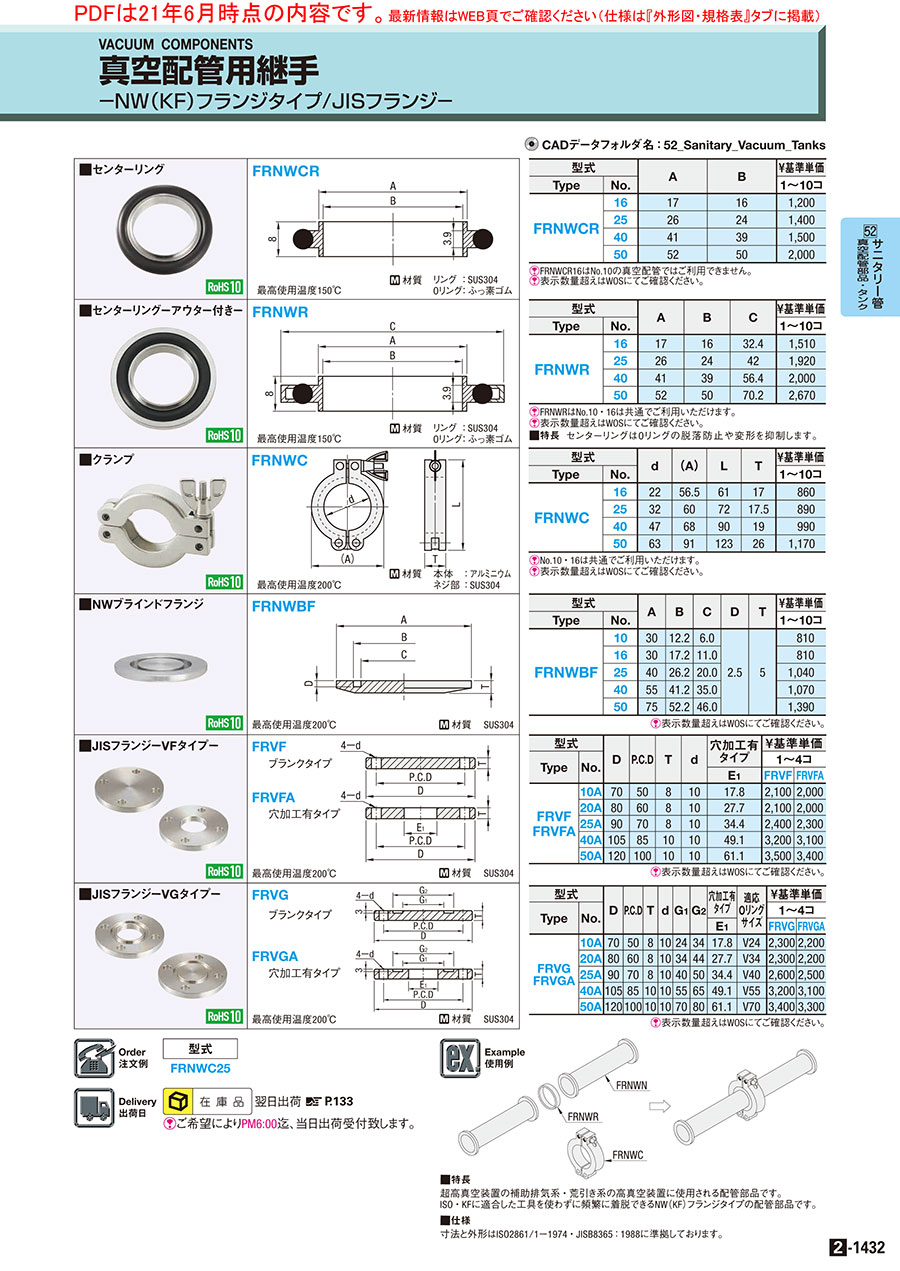

外形図・規格表
FRNWC
最高使用温度200℃
最高使用温度200℃
[ M ]
材質
本体 ： アルミニウム
ネジ部 ： SUS304
材質
本体 ： アルミニウム
ネジ部 ： SUS304
規格表
| 型式 |
| FRNWC25 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]No.10・16は共通でご利用いただけます。
[ ! ]表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | d | (A) | L | T | ￥基準単価 | |
| Type | No. | 1〜10コ | ||||
| FRNWC | 16 | 22 | 56.5 | 61 | 17 | 900 |
| 25 | 32 | 60 | 72 | 17.5 | 930 | |
| 40 | 47 | 68 | 90 | 19 | 1,040 | |
| 50 | 63 | 91 | 123 | 26 | 1,230 | |
[ ! ]表示数量超えはWOSにてご確認ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,140円 ( 1,254円 ) | 在庫品1日目当日出荷可能 |
|
1,180円 ( 1,298円 ) | 在庫品1日目当日出荷可能 |
|
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
|
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・真空配管用の継手です。・在庫品のため即日出荷可能です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
■特長
超高真空装置の補助排気系・荒引き系の高真空装置に使用される配管部品です。
ISO・KFに適合した工具を使わずに頻繁に着脱できるNW（KF）フランジタイプの配管部品です。
■仕様
寸法と外形はISO2861/1－1974・JISB8365：1988に準拠しております。
使用例
■特長
超高真空装置の補助排気系・荒引き系の高真空装置に使用される配管部品です。
ISO・KFに適合した工具を使わずに頻繁に着脱できるNW（KF）フランジタイプの配管部品です。
■仕様
寸法と外形はISO2861/1－1974・JISB8365：1988に準拠しております。
商品担当おすすめ
真空配管用継手 クランプのレビュー
真空配管
1
1.02018/08/27
カップリングを締める際蝶ねじ部分の開きが大きく、締め付けがOリングの円周全面ではなく一方に偏る可能性がある。
ミスミからのコメント
この度は貴重なご意見を頂きまして誠にありがとうございます。頂きましたご意見につきましては、メーカーへもフィードバックさせて頂き、今後の商品開発の参考とさせて頂きます。引き続き忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。
1人が参考にしています。
NWフランジの接合
5
5.02017/11/20
ミスミブランドは初めて使いましたが、問題なくしよう出来ました。
使用感も他社製品と遜色ありませんでした。
1人が参考にしています。
真空フレキ等の接続
5
5.02025/08/01
真空機器類の接続の為に、使用しています。問題なく使用できています。納入も迅速でした。
0人が参考にしています。
評価設備・治具として
4
4.02024/12/03
用途として問題なく使用できました。しかし提供されている3Dモデルの精度がいまいちなため、組図の検討がしづらいです。
0人が参考にしています。
実験・試験装置用として
5
5.02021/08/18
当社内で実施する実験・試験装置用として購入使用しています。定常的な実験・試験とは別に配管系を変更しての実験・試験も多々あ...もっと読む
0人が参考にしています。
