配管マニホールド 2方向180°【SUS316、SUS304、SGP】
- chemSHERPA対応品あり
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・分岐配管に便利。チーズを複数組み合わせるよりコンパクトに納まり、ねじ込み手間も削減可能です【...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

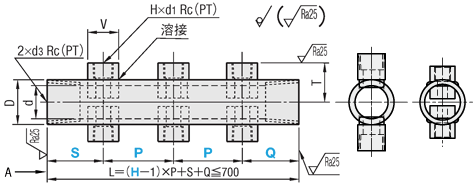

外形図
 ＜A矢視図＞ 10A,15A 20A～40A |
＊図面は連数3を選択時のものです。
[ ! ]使用可能流体：水・空気
製品仕様
| Type | [ M ]材質 | [ S ]表面処理 | |
| 固定タイプ | 指定タイプ | ||
| SGMMD | − | SGP | 三価クロメート |
| SUMMD | SUMMDF | SUS304TP | − |
| SUMMDS | SUMMDFS | SUS316 | − |
指定タイプは、１mm単位でP・S・Q寸法範囲からご指定いただきます。
両者商品仕様が同じく、納期、価格が異なります。
規格表
| 型式 | − | H(穴数) | − | P | − | S | − | Q |
| SUMLF32A | − | 3 | − | P50 | − | S50 | − | Q50 |
| No. | d1 | V | T |
| 10A | 1(1/8) | 10.5 | 18.7 |
| 15A | 1(1/8) | 10.5 | 20.9 |
| 20A | 1(1/8) | 15 | 21.7 |
| 25A | 2(1/4) | 20 | 28.4 |
| 32A | 3(3/8) | 25 | 33.4 |
| 40A | 4(1/2) | 30 | 39.9 |
| 型式 | H (穴数選択) | P・S・Q | d1 | d3 | D | d | |||
| Type | No. | 指定タイプ | 指定タイプ | Rc(PT) | Rc | ||||
| 固定タイプ | 指定タイプ | 1mm単位 | 1mm単位 | (PT) | |||||
| SGMMD SUMMD SUMMDS | SUMMDF SUMMDFS | 10A | 2 3 4 5 6 | 35 | 35(45)〜150 | 1/8 | 3/8 | 17.3 | 12.7 |
| 15A | 35 | 35(45)〜150 | 1/8 | 1/2 | 21.7 | 16.1 | |||
| 20A | 45 | 35(45)〜150 | 1/8 | 3/4 | 27.2 | 21.4 | |||
| 25A | 50 | 40(50)〜150 | 1/4 | 1 | 34 | 27.2 | |||
| 32A | 60 | 50(60)〜150 | 3/8 | 1 1/4 | 42.7 | 35.5 | |||
| 40A | 70 | 60(70)〜150 | 1/2 | 1 1/2 | 48.6 | 41.2 | |||
[ ! ]P・S・Qは、L＝（H−1）×P＋S＋Q≦700の範囲でご指定ください。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| No. | ￥基準単価 | ||||||||||||||||||||||||
| 本体部材質：SGP | 本体部材質：SUS304TP | 本体部材質：SUS304TP | 本体部材質：SUS316 | 本体部材質：SUS316 | |||||||||||||||||||||
| SGMMD | SUMMD | SUMMDF | SUMMDS | SUMMDFS | |||||||||||||||||||||
| H2 | H3 | H4 | H5 | H6 | H2 | H3 | H4 | H5 | H6 | H2 | H3 | H4 | H5 | H6 | H2 | H3 | H4 | H5 | H6 | H2 | H3 | H4 | H5 | H6 | |
| 10A | 3,350 | 4,250 | 5,110 | 6,290 | 7,520 | 4,655 | 6,042 | 8,180 | 9,804 | 11,001 | 6,698 | 8,588 | 11,134 | 13,167 | 14,801 | 5,120 | 6,650 | 9,000 | 10,780 | 12,100 | 7,370 | 9,450 | 12,250 | 14,480 | 16,280 |
| 15A | 3,350 | 4,250 | 5,110 | 6,290 | 7,520 | 4,655 | 6,042 | 8,180 | 9,804 | 11,001 | 6,698 | 8,588 | 11,134 | 13,167 | 14,801 | 5,120 | 6,650 | 9,000 | 10,780 | 12,100 | 7,370 | 9,450 | 12,250 | 14,480 | 16,280 |
| 20A | 3,210 | 4,060 | 4,890 | 6,020 | 7,200 | 4,450 | 5,780 | 7,830 | 9,380 | 10,530 | 6,410 | 8,220 | 10,650 | 12,600 | 14,160 | 4,900 | 6,360 | 8,610 | 10,320 | 11,580 | 7,050 | 9,040 | 11,720 | 13,860 | 15,580 |
| 25A | 3,910 | 4,940 | 6,050 | 7,130 | 8,200 | 5,640 | 7,410 | 9,360 | 11,110 | 12,940 | 7,920 | 10,250 | 12,670 | 14,910 | 17,170 | 6,200 | 8,150 | 10,300 | 12,220 | 14,230 | 8,710 | 11,280 | 13,940 | 16,400 | 18,890 |
| 32A | 4,650 | 6,150 | 7,200 | 8,550 | 9,740 | 6,200 | 8,790 | 11,100 | 13,190 | 15,560 | 8,930 | 12,120 | 14,980 | 17,620 | 20,480 | 6,820 | 9,670 | 12,210 | 14,510 | 17,120 | 9,820 | 13,330 | 16,480 | 19,380 | 22,530 |
| 40A | 5,250 | 6,780 | 8,490 | 10,010 | 11,380 | 8,270 | 11,170 | 14,030 | 16,980 | 19,830 | 11,490 | 15,120 | 18,640 | 22,210 | 25,650 | 9,100 | 12,290 | 15,430 | 18,680 | 21,810 | 12,640 | 16,630 | 20,500 | 24,430 | 28,220 |
関連リンク
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
3,530円 ( 3,883円 ) | 3日目 |
- |
4,470円 ( 4,917円 ) | 3日目 |
- |
5,380円 ( 5,918円 ) | 3日目 |
- |
6,620円 ( 7,282円 ) | 3日目 |
- |
7,920円 ( 8,712円 ) | 3日目 |
- |
3,530円 ( 3,883円 ) | 3日目 |
- |
4,470円 ( 4,917円 ) | 3日目 |
- |
5,380円 ( 5,918円 ) | 3日目 |
- |
6,620円 ( 7,282円 ) | 3日目 |
- |
7,920円 ( 8,712円 ) | 3日目 |
- |
3,530円 ( 3,883円 ) | 3日目 |
- |
4,470円 ( 4,917円 ) | 3日目 |
- |
5,380円 ( 5,918円 ) | 3日目 |
- |
6,620円 ( 7,282円 ) | 3日目 |
- |
7,920円 ( 8,712円 ) | 3日目 |
- |
4,300円 ( 4,730円 ) | 3日目 |
- |
5,430円 ( 5,973円 ) | 3日目 |
- |
6,660円 ( 7,326円 ) | 3日目 |
- |
7,840円 ( 8,624円 ) | 3日目 |
- |
9,020円 ( 9,922円 ) | 3日目 |
- |
5,120円 ( 5,632円 ) | 3日目 |
- |
6,770円 ( 7,447円 ) | 3日目 |
- |
7,920円 ( 8,712円 ) | 3日目 |
- |
9,410円 ( 10,351円 ) | 3日目 |
- |
10,710円 ( 11,781円 ) | 3日目 |
- |
5,780円 ( 6,358円 ) | 3日目 |
- |
7,460円 ( 8,206円 ) | 3日目 |
- |
9,340円 ( 10,274円 ) | 3日目 |
- |
11,010円 ( 12,111円 ) | 3日目 |
- |
12,520円 ( 13,772円 ) | 3日目 |
- |
4,900円 ( 5,390円 ) | 3日目 |
- |
6,360円 ( 6,996円 ) | 3日目 |
- |
8,610円 ( 9,471円 ) | 3日目 |
- |
10,320円 ( 11,352円 ) | 3日目 |
- |
11,580円 ( 12,738円 ) | 3日目 |
- |
4,900円 ( 5,390円 ) | 3日目 |
- |
6,360円 ( 6,996円 ) | 3日目 |
- |
8,610円 ( 9,471円 ) | 3日目 |
- |
10,320円 ( 11,352円 ) | 3日目 |
- |
11,580円 ( 12,738円 ) | 3日目 |
- |
4,900円 ( 5,390円 ) | 3日目 |
|
6,360円 ( 6,996円 ) | 3日目 |
|
8,610円 ( 9,471円 ) | 3日目 |
|
10,320円 ( 11,352円 ) | 3日目 |
|
11,580円 ( 12,738円 ) | 3日目 |
|
6,200円 ( 6,820円 ) | 3日目 |
|
8,150円 ( 8,965円 ) | 3日目 |
|
10,300円 ( 11,330円 ) | 3日目 |
|
12,220円 ( 13,442円 ) | 3日目 |
|
14,230円 ( 15,653円 ) | 3日目 |
|
6,820円 ( 7,502円 ) | 3日目 |
|
9,670円 ( 10,637円 ) | 3日目 |
|
12,210円 ( 13,431円 ) | 3日目 |
|
14,510円 ( 15,961円 ) | 3日目 |
|
17,120円 ( 18,832円 ) | 3日目 |
|
9,100円 ( 10,010円 ) | 3日目 |
|
12,290円 ( 13,519円 ) | 3日目 |
|
15,430円 ( 16,973円 ) | 3日目 |
|
18,680円 ( 20,548円 ) | 3日目 |
|
21,810円 ( 23,991円 ) | 3日目 |
詳細情報
基本情報
【特長】
・分岐配管に便利。チーズを複数組み合わせるよりコンパクトに納まり、ねじ込み手間も削減可能です
【材質】
・SUS316、SUS304、SGP
【仕様】
・RoHS対応
納期・価格
価格表
◦180°P・S・Q固定タイプ
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | 大口 | |||
| 数 量 | 1〜4 | 5〜10 | 11〜20 | 21〜30 | 31〜 |
| 値引率 | 基準単価 | 5％ | 15％ | 20% | お見積り |
| 出荷日 | 通常 | ＋3日 | ＋5日 | ||
◦90°専用ソケット
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数量 | 1～9 | 10～20 | 21～ |
| 値引率 | 基準単価 | 20% | お見積り |
| 出荷日 | 通常 | ||
納期
●90°専用ソケット
| 2 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 300円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 500円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
●180°P・S・Q固定タイプ
| 3 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 300円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 500円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
●180°P・S・Q指定タイプ
●90°タイプ
| 5 | 日目出荷 |
出荷日については、こちらをご覧ください。
