エア用ブロックマニホールド　－横貫通穴・縦貫通穴タイプ－

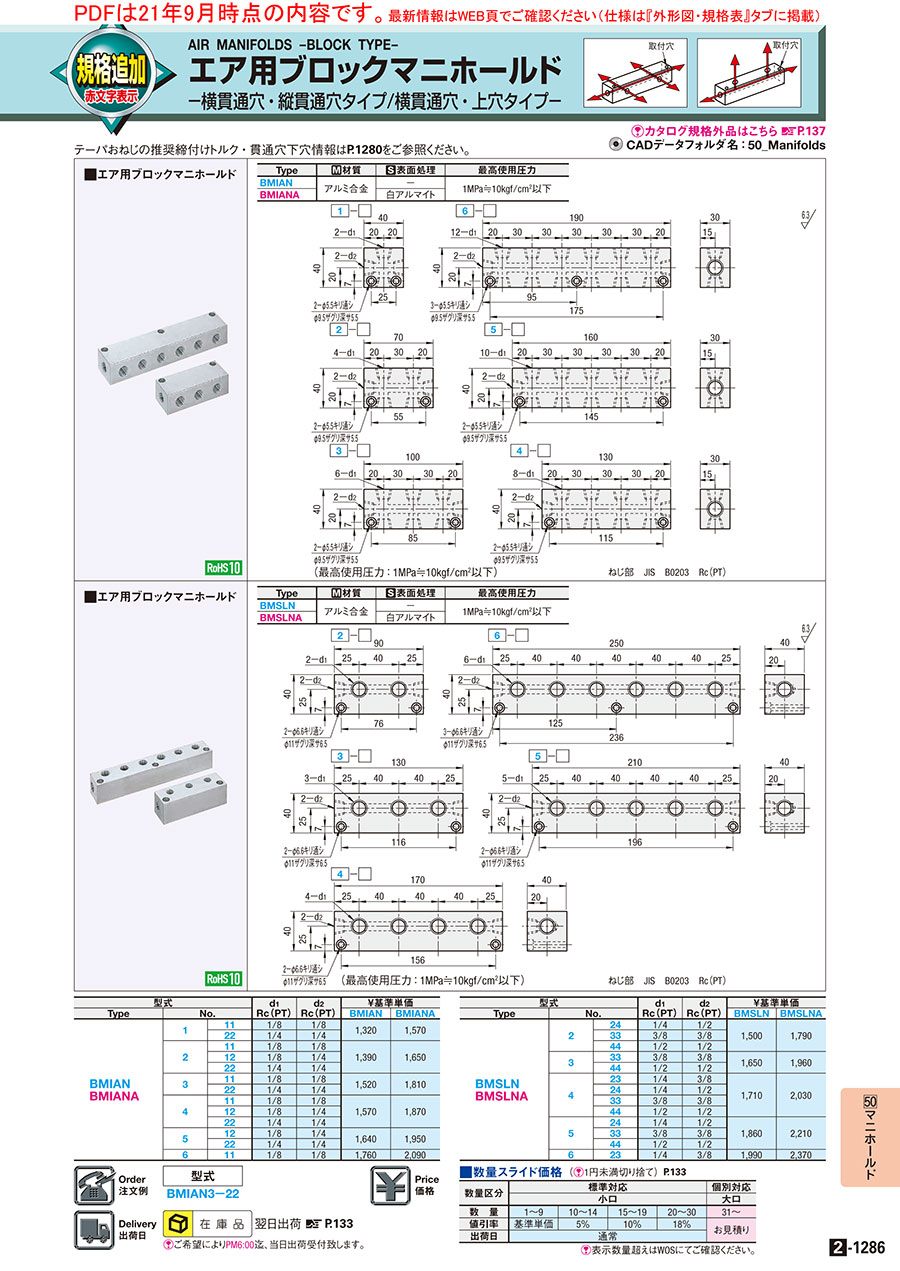

カタログ| P.2-1286

chemSHERPA対応品あり

通常単価(税別): 1,780円～3,190円

税込単価: 1,958円～3,509円

通常出荷日：在庫品1日目当日出荷可能

エア用のブロックマニホールドです。在庫品の為、即日出荷可能です

4.64.6

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

油圧・水圧用/エア用ブロックターミナル　－縦貫通穴タイプ－

通常価格(税別)： 1,410円 (税込価格：1,551円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

エア用ブロックマニホールド　－横貫通穴・上穴タイプ

通常価格(税別)： 1,720円 (税込価格：1,892円)

通常出荷日：在庫品1日目

未確定：候補が52型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

横貫通穴・縦貫通穴タイプ

BMIAN
BMIANA

1－

2－

3－

6－

5－

4－

ねじ部　JIS　B0203　Rc（PT）（最高使用圧力：1MPa≒10kgf/cm²以下）
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、外形寸法公差は除く。

横貫通穴・上穴タイプ

BMSLN
BMSLNA

2－

3－

4－

6－

5－

ねじ部　JIS　B0203　Rc（PT）（最高使用圧力：1MPa≒10kgf/cm²以下）
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、外形寸法公差は除く。

商品仕様

横貫通穴・縦貫通穴タイプ

Type	[ M ]材質	[ S ]表面処理	最高使用圧力
BMIAN	アルミ合金	−	1MPa≒10kgf/cm²以下
BMIANA	アルミ合金	白アルマイト	1MPa≒10kgf/cm²以下

横貫通穴・上穴タイプ

Type	[ M ]材質	[ S ]表面処理	最高使用圧力
BMSLN	アルミ合金	−	1MPa≒10kgf/cm²以下
BMSLNA	アルミ合金	白アルマイト	1MPa≒10kgf/cm²以下

規格表

型式

BMIAN3−22

横貫通穴・上穴タイプ

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			ねじサイズ /種類	d₁ Rc(PT)	d₂ Rc(PT)	重量（ｇ）（参考）	￥基準単価
Type	No.		ねじサイズ /種類	d₁ Rc(PT)	d₂ Rc(PT)	重量（ｇ）（参考）	BMSLN	BMSLNA
BMSLN BMSLNA	2	24	24(Rc1/4,Rc1/2)	1/4	1/2	330	1,580	1,880
		33	33(Rc3/8)	3/8	3/8
		44	44(Rc1/2)	1/2	1/2
	3	33	33(Rc3/8)	3/8	3/8	450	1,730	2,060
	3	44	44(Rc1/2)	1/2	1/2	450	1,730	2,060
	4	23	23(Rc1/4,Rc3/8)	1/4	3/8	580	1,800	2,130
		24	24(Rc1/4,Rc1/2)	1/4	1/2
		33	33(Rc3/8)	3/8	3/8
		44	44(Rc1/2)	1/2	1/2
	5	24	24(Rc1/4,Rc1/2)	1/4	1/2	710	1,950	2,320
		33	33(Rc3/8)	3/8	3/8
		44	44(Rc1/2)	1/2	1/2
	6	23	23(Rc1/4,Rc3/8)	1/4	3/8	840	2,090	2,490

横貫通穴・縦貫通穴タイプ

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			ねじサイズ /種類	d₁ Rc(PT)	d₂ Rc(PT)	重量（ｇ）（参考）	￥基準単価
Type	No.						BMIAN	BMIANA
BMIAN BMIANA	1	11	11(Rc1/8)	1/8	1/8	135	1,390	1,650
		22	22(Rc1/4)	1/4	1/4
	2	11	11(Rc1/8)	1/8	1/8	240	1,460	1,730
		12	12(Rc1/8,Rc1/4)	1/8	1/4
		22	22(Rc1/4)	1/4	1/4
	3	11	11(Rc1/8)	1/8	1/8	335	1,600	1,900
		22	22(Rc1/4)	1/4	1/4
	4	11	11(Rc1/8)	1/8	1/8	440	1,650	1,960
		12	12(Rc1/8,Rc1/4)	1/8	1/4
		22	22(Rc1/4)	1/4	1/4
	5	12	12(Rc1/8,Rc1/4)	1/8	1/4	540	1,720	2,050
		22	22(Rc1/4)	1/4	1/4
	6	11	11(Rc1/8)	1/8	1/8	640	1,850	2,190

型番リスト

表示件数

型番

形状

表面処理

ブロックサイズ

(mm)

連数

(連)

ねじサイズ/種類

材質証明書：表面処理

RoHS?

最小発注数量

横貫通穴・縦貫通穴タイプ	なし	30×40	1	11(Rc1/8)	-	10	1個
横貫通穴・縦貫通穴タイプ	なし	30×40	1	22(Rc1/4)	-	10	1個
横貫通穴・縦貫通穴タイプ	なし	30×40	2	11(Rc1/8)	-	10	1個
横貫通穴・縦貫通穴タイプ	なし	30×40	2	12(Rc1/8,Rc1/4)	-	10	1個
横貫通穴・縦貫通穴タイプ	なし	30×40	2	22(Rc1/4)	-	10	1個
横貫通穴・縦貫通穴タイプ	なし	30×40	3	11(Rc1/8)	-	10	1個
横貫通穴・縦貫通穴タイプ	なし	30×40	3	22(Rc1/4)	-	10	1個
横貫通穴・縦貫通穴タイプ	なし	30×40	4	11(Rc1/8)	-	10	1個
横貫通穴・縦貫通穴タイプ	なし	30×40	4	12(Rc1/8,Rc1/4)	-	10	1個
横貫通穴・縦貫通穴タイプ	なし	30×40	4	22(Rc1/4)	-	10	1個
横貫通穴・縦貫通穴タイプ	なし	30×40	5	12(Rc1/8,Rc1/4)	-	10	1個
横貫通穴・縦貫通穴タイプ	なし	30×40	5	22(Rc1/4)	-	10	1個
横貫通穴・縦貫通穴タイプ	なし	30×40	6	11(Rc1/8)	-	10	1個
横貫通穴・縦貫通穴タイプ	白アルマイト	30×40	1	11(Rc1/8)	白アルマイト	10	1個
横貫通穴・縦貫通穴タイプ	白アルマイト	30×40	1	22(Rc1/4)	白アルマイト	10	1個
横貫通穴・縦貫通穴タイプ	白アルマイト	30×40	2	11(Rc1/8)	白アルマイト	10	1個
横貫通穴・縦貫通穴タイプ	白アルマイト	30×40	2	12(Rc1/8,Rc1/4)	白アルマイト	10	1個
横貫通穴・縦貫通穴タイプ	白アルマイト	30×40	2	22(Rc1/4)	白アルマイト	10	1個
横貫通穴・縦貫通穴タイプ	白アルマイト	30×40	3	11(Rc1/8)	白アルマイト	10	1個
横貫通穴・縦貫通穴タイプ	白アルマイト	30×40	3	22(Rc1/4)	白アルマイト	10	1個
横貫通穴・縦貫通穴タイプ	白アルマイト	30×40	4	11(Rc1/8)	白アルマイト	10	1個
横貫通穴・縦貫通穴タイプ	白アルマイト	30×40	4	12(Rc1/8,Rc1/4)	白アルマイト	10	1個
横貫通穴・縦貫通穴タイプ	白アルマイト	30×40	4	22(Rc1/4)	白アルマイト	10	1個
横貫通穴・縦貫通穴タイプ	白アルマイト	30×40	5	12(Rc1/8,Rc1/4)	白アルマイト	10	1個
横貫通穴・縦貫通穴タイプ	白アルマイト	30×40	5	22(Rc1/4)	白アルマイト	10	1個
横貫通穴・縦貫通穴タイプ	白アルマイト	30×40	6	11(Rc1/8)	白アルマイト	10	1個
横貫通穴・上穴タイプ	なし	40×40	2	24(Rc1/4,Rc1/2)	-	10	1個
横貫通穴・上穴タイプ	なし	40×40	2	33(Rc3/8)	-	10	1個
横貫通穴・上穴タイプ	なし	40×40	2	44(Rc1/2)	-	10	1個
横貫通穴・上穴タイプ	なし	40×40	3	33(Rc3/8)	-	10	1個
横貫通穴・上穴タイプ	なし	40×40	3	44(Rc1/2)	-	10	1個
横貫通穴・上穴タイプ	なし	40×40	4	23(Rc1/4,Rc3/8)	-	10	1個
横貫通穴・上穴タイプ	なし	40×40	4	24(Rc1/4,Rc1/2)	-	10	1個
横貫通穴・上穴タイプ	なし	40×40	4	33(Rc3/8)	-	10	1個
横貫通穴・上穴タイプ	なし	40×40	4	44(Rc1/2)	-	10	1個
横貫通穴・上穴タイプ	なし	40×40	5	24(Rc1/4,Rc1/2)	-	10	1個
横貫通穴・上穴タイプ	なし	40×40	5	33(Rc3/8)	-	10	1個
横貫通穴・上穴タイプ	なし	40×40	5	44(Rc1/2)	-	10	1個
横貫通穴・上穴タイプ	なし	40×40	6	23(Rc1/4,Rc3/8)	-	10	1個
横貫通穴・上穴タイプ	白アルマイト	40×40	2	24(Rc1/4,Rc1/2)	白アルマイト	10	1個
横貫通穴・上穴タイプ	白アルマイト	40×40	2	33(Rc3/8)	白アルマイト	10	1個
横貫通穴・上穴タイプ	白アルマイト	40×40	2	44(Rc1/2)	白アルマイト	10	1個
横貫通穴・上穴タイプ	白アルマイト	40×40	3	33(Rc3/8)	白アルマイト	10	1個
横貫通穴・上穴タイプ	白アルマイト	40×40	3	44(Rc1/2)	白アルマイト	10	1個
横貫通穴・上穴タイプ	白アルマイト	40×40	4	23(Rc1/4,Rc3/8)	白アルマイト	10	1個
横貫通穴・上穴タイプ	白アルマイト	40×40	4	24(Rc1/4,Rc1/2)	白アルマイト	10	1個
横貫通穴・上穴タイプ	白アルマイト	40×40	4	33(Rc3/8)	白アルマイト	10	1個
横貫通穴・上穴タイプ	白アルマイト	40×40	4	44(Rc1/2)	白アルマイト	10	1個
横貫通穴・上穴タイプ	白アルマイト	40×40	5	24(Rc1/4,Rc1/2)	白アルマイト	10	1個
横貫通穴・上穴タイプ	白アルマイト	40×40	5	33(Rc3/8)	白アルマイト	10	1個
横貫通穴・上穴タイプ	白アルマイト	40×40	5	44(Rc1/2)	白アルマイト	10	1個
横貫通穴・上穴タイプ	白アルマイト	40×40	6	23(Rc1/4,Rc3/8)	白アルマイト	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

1,780円 ( 1,958円 )	在庫品1日目当日出荷可能	SL-BMIAN1-11
1,780円 ( 1,958円 )	在庫品1日目当日出荷可能	SL-BMIAN1-22
1,880円 ( 2,068円 )	在庫品1日目当日出荷可能	SL-BMIAN2-11
1,880円 ( 2,068円 )	在庫品1日目当日出荷可能	SL-BMIAN2-12
1,880円 ( 2,068円 )	在庫品1日目当日出荷可能	SL-BMIAN2-22
2,060円 ( 2,266円 )	在庫品1日目当日出荷可能	SL-BMIAN3-11
2,060円 ( 2,266円 )	在庫品1日目当日出荷可能	SL-BMIAN3-22
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能	SL-BMIAN4-11
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能	SL-BMIAN4-12
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能	SL-BMIAN4-22
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能	SL-BMIAN5-12
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能	SL-BMIAN5-22
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能	SL-BMIAN6-11
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能	SL-BMIANA1-11
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能	SL-BMIANA1-22
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能	SL-BMIANA2-11
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能	SL-BMIANA2-12
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能	SL-BMIANA2-22
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能	SL-BMIANA3-11
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能	SL-BMIANA3-22
2,520円 ( 2,772円 )	在庫品1日目当日出荷可能	SL-BMIANA4-11
2,520円 ( 2,772円 )	在庫品1日目当日出荷可能	SL-BMIANA4-12
2,520円 ( 2,772円 )	在庫品1日目当日出荷可能	SL-BMIANA4-22
2,630円 ( 2,893円 )	在庫品1日目当日出荷可能	SL-BMIANA5-12
2,630円 ( 2,893円 )	在庫品1日目当日出荷可能	SL-BMIANA5-22
2,810円 ( 3,091円 )	在庫品1日目当日出荷可能	SL-BMIANA6-11
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能	SL-BMSLN2-24
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能	SL-BMSLN2-33
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能	SL-BMSLN2-44
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能	SL-BMSLN3-33
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能	SL-BMSLN3-44
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能	SL-BMSLN4-23
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能	SL-BMSLN4-24
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能	SL-BMSLN4-33
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能	SL-BMSLN4-44
2,510円 ( 2,761円 )	在庫品1日目当日出荷可能	SL-BMSLN5-24
2,510円 ( 2,761円 )	在庫品1日目当日出荷可能	SL-BMSLN5-33
2,510円 ( 2,761円 )	在庫品1日目当日出荷可能	SL-BMSLN5-44
2,680円 ( 2,948円 )	在庫品1日目当日出荷可能	SL-BMSLN6-23
2,410円 ( 2,651円 )	在庫品1日目当日出荷可能	SL-BMSLNA2-24
2,410円 ( 2,651円 )	在庫品1日目当日出荷可能	SL-BMSLNA2-33
2,410円 ( 2,651円 )	在庫品1日目当日出荷可能	SL-BMSLNA2-44
2,640円 ( 2,904円 )	在庫品1日目当日出荷可能	SL-BMSLNA3-33
2,640円 ( 2,904円 )	在庫品1日目当日出荷可能	SL-BMSLNA3-44
2,740円 ( 3,014円 )	在庫品1日目当日出荷可能	SL-BMSLNA4-23
2,740円 ( 3,014円 )	在庫品1日目当日出荷可能	SL-BMSLNA4-24
2,740円 ( 3,014円 )	在庫品1日目当日出荷可能	SL-BMSLNA4-33
2,740円 ( 3,014円 )	在庫品1日目当日出荷可能	SL-BMSLNA4-44
2,980円 ( 3,278円 )	在庫品1日目当日出荷可能	SL-BMSLNA5-24
2,980円 ( 3,278円 )	在庫品1日目当日出荷可能	SL-BMSLNA5-33
2,980円 ( 3,278円 )	在庫品1日目当日出荷可能	SL-BMSLNA5-44
3,190円 ( 3,509円 )	在庫品1日目当日出荷可能	SL-BMSLNA6-23

基本情報

エア用のブロックマニホールドです。在庫品の為、即日出荷可能です

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜9	10〜14	15〜19	20〜30	31〜
値引率	基準単価	5％	10％	23%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
油圧・水圧用/エア用ブロックターミナル　－縦貫通穴タイプ－
油圧・水圧用・エア用の縦貫通穴タイプのブロックマニホールドです。
ミスミ
油圧・水圧用/エア用ブロックターミナル　－Ｌ字穴タイプ－
油圧・水圧用・エア用のL字穴タイプのブロックマニホールドです。
ミスミ
エア・水圧・油圧用ブロックマニホールド　－Ｔ字穴タイプ－
T字穴タイプのエア用のブロックマニホールドです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
