油圧/エア用ブロックマニホールド －横貫通穴・Ｌ字穴タイプ－
- chemSHERPA対応品あり
- 通常単価(税別)
- 1,690円～2,810円
- 税込単価
- 1,859円～3,091円
エア用のブロックマニホールドです。在庫品の為、即日出荷可能です
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

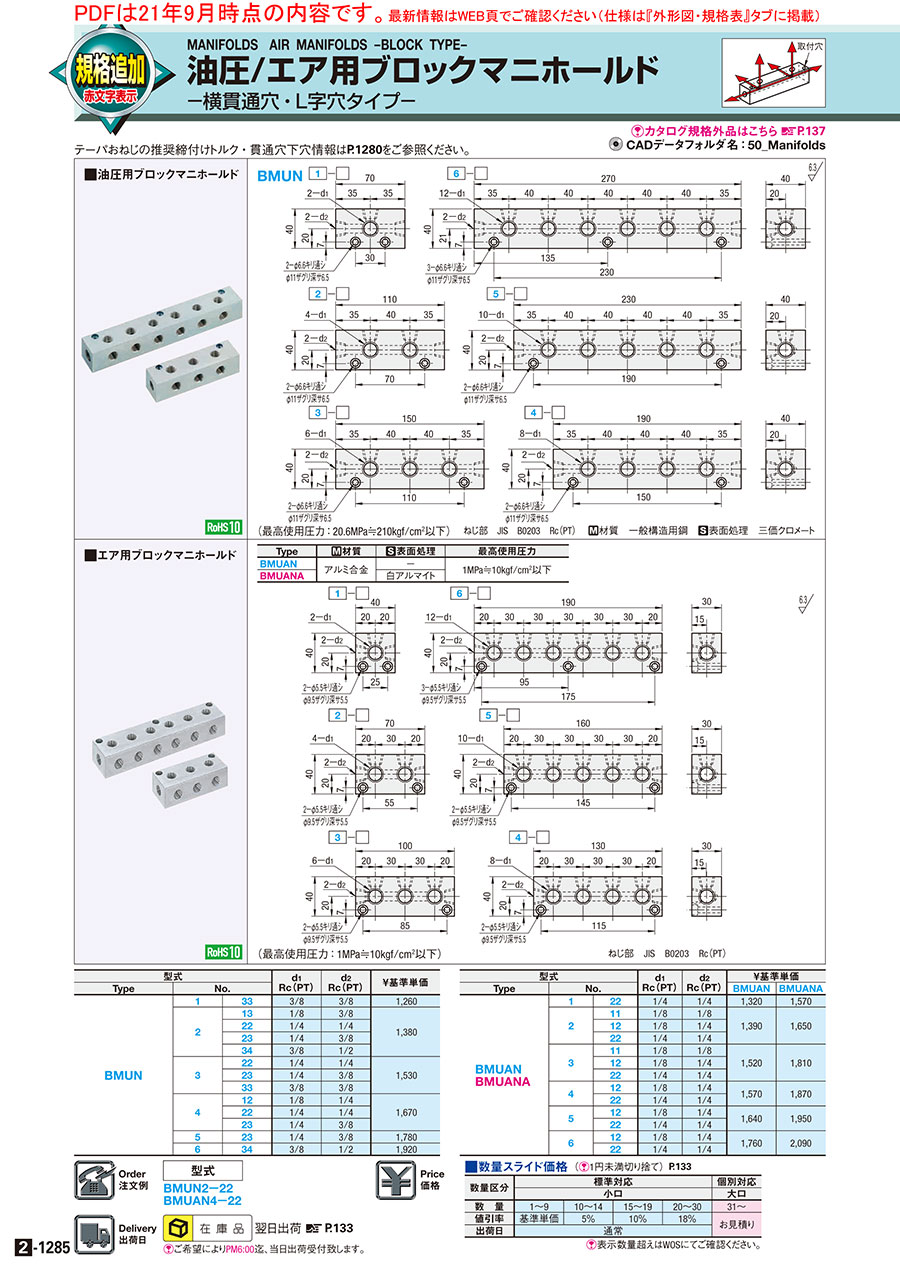

外形図・規格表
BMUN
1－
2－
3－
6－
5－
4－
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、外形寸法公差は除く。
[ M ]材質 一般構造用鋼 [ S ]表面処理 三価クロメート
BMUAN
BMUANA
1－
2－
3－
6－
5－
4－
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、外形寸法公差は除く。
| Type | [ M ]材質 | [ S ]表面処理 | 最高使用圧力 |
| BMUAN | アルミ合金 | − | 1MPa≒10kgf/cm2以下 |
| BMUANA | 白アルマイト |
規格表
| 型式 |
| BMUN2−22 BMUAN4−22 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | d1 Rc(PT) | d2 Rc(PT) | 重量（ｇ） （参考） | ￥基準単価 | ||
| Type | No. | |||||
| BMUN | 1 | 33 | 3/8 | 3/8 | 740 | 1,320 |
| 2 | 13 | 1/8 | 3/8 | 1250 | 1,450 | |
| 22 | 1/4 | 1/4 | ||||
| 23 | 1/4 | 3/8 | ||||
| 34 | 3/8 | 1/2 | ||||
| 3 | 22 | 1/4 | 1/4 | 1680 | 1,610 | |
| 23 | 1/4 | 3/8 | ||||
| 33 | 3/8 | 3/8 | ||||
| 4 | 12 | 1/8 | 1/4 | 2180 | 1,750 | |
| 22 | 1/4 | 1/4 | ||||
| 23 | 1/4 | 3/8 | ||||
| 5 | 23 | 1/4 | 3/8 | 2460 | 1,870 | |
| 6 | 34 | 3/8 | 1/2 | 2610 | 2,020 | |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | d1 Rc(PT) | d2 Rc(PT) | 重量（ｇ） （参考） | ￥基準単価 | |||
| Type | No. | BMUAN | BMUANA | ||||
| BMUAN BMUANA | 1 | 22 | 1/4 | 1/4 | 132 | 1,390 | 1,650 |
| 2 | 11 | 1/8 | 1/8 | 231 | 1,460 | 1,730 | |
| 12 | 1/8 | 1/4 | |||||
| 22 | 1/4 | 1/4 | |||||
| 3 | 11 | 1/8 | 1/8 | 330 | 1,600 | 1,900 | |
| 12 | 1/8 | 1/4 | |||||
| 22 | 1/4 | 1/4 | |||||
| 4 | 12 | 1/8 | 1/4 | 429 | 1,650 | 1,960 | |
| 22 | 1/4 | 1/4 | |||||
| 5 | 12 | 1/8 | 1/4 | 528 | 1,720 | 2,050 | |
| 22 | 1/4 | 1/4 | |||||
| 6 | 12 | 1/8 | 1/4 | 627 | 1,850 | 2,190 | |
| 22 | 1/4 | 1/4 | |||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,780円 ( 1,958円 ) | 在庫品1日目当日出荷可能 |
|
1,880円 ( 2,068円 ) | 在庫品1日目当日出荷可能 |
|
1,880円 ( 2,068円 ) | 在庫品1日目当日出荷可能 |
|
1,880円 ( 2,068円 ) | 在庫品1日目当日出荷可能 |
|
2,060円 ( 2,266円 ) | 在庫品1日目当日出荷可能 |
|
2,060円 ( 2,266円 ) | 在庫品1日目当日出荷可能 |
|
2,060円 ( 2,266円 ) | 在庫品1日目当日出荷可能 |
|
2,120円 ( 2,332円 ) | 在庫品1日目当日出荷可能 |
|
2,120円 ( 2,332円 ) | 在庫品1日目当日出荷可能 |
|
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
|
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
|
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
|
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
|
2,120円 ( 2,332円 ) | 在庫品1日目当日出荷可能 |
|
2,210円 ( 2,431円 ) | 在庫品1日目当日出荷可能 |
|
2,210円 ( 2,431円 ) | 在庫品1日目当日出荷可能 |
|
2,210円 ( 2,431円 ) | 在庫品1日目当日出荷可能 |
|
2,430円 ( 2,673円 ) | 在庫品1日目当日出荷可能 |
|
2,430円 ( 2,673円 ) | 在庫品1日目当日出荷可能 |
|
2,430円 ( 2,673円 ) | 在庫品1日目当日出荷可能 |
|
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
|
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
|
2,630円 ( 2,893円 ) | 在庫品1日目当日出荷可能 |
|
2,630円 ( 2,893円 ) | 在庫品1日目当日出荷可能 |
|
2,810円 ( 3,091円 ) | 在庫品1日目当日出荷可能 |
|
2,810円 ( 3,091円 ) | 在庫品1日目当日出荷可能 |
|
1,690円 ( 1,859円 ) | 在庫品1日目当日出荷可能 |
- |
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
- |
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
- |
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
- |
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
- |
2,070円 ( 2,277円 ) | 在庫品1日目当日出荷可能 |
- |
2,070円 ( 2,277円 ) | 在庫品1日目当日出荷可能 |
- |
2,070円 ( 2,277円 ) | 在庫品1日目当日出荷可能 |
- |
2,260円 ( 2,486円 ) | 在庫品1日目当日出荷可能 |
- |
2,260円 ( 2,486円 ) | 在庫品1日目当日出荷可能 |
- |
2,260円 ( 2,486円 ) | 在庫品1日目当日出荷可能 |
- |
2,400円 ( 2,640円 ) | 在庫品1日目当日出荷可能 |
- |
2,590円 ( 2,849円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
エア用のブロックマニホールドです。在庫品の為、即日出荷可能です
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
