マグネット付六角ボルト キャップタイプ
- 磁極(表)
- N
ご注意
- 該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が59型番あります。

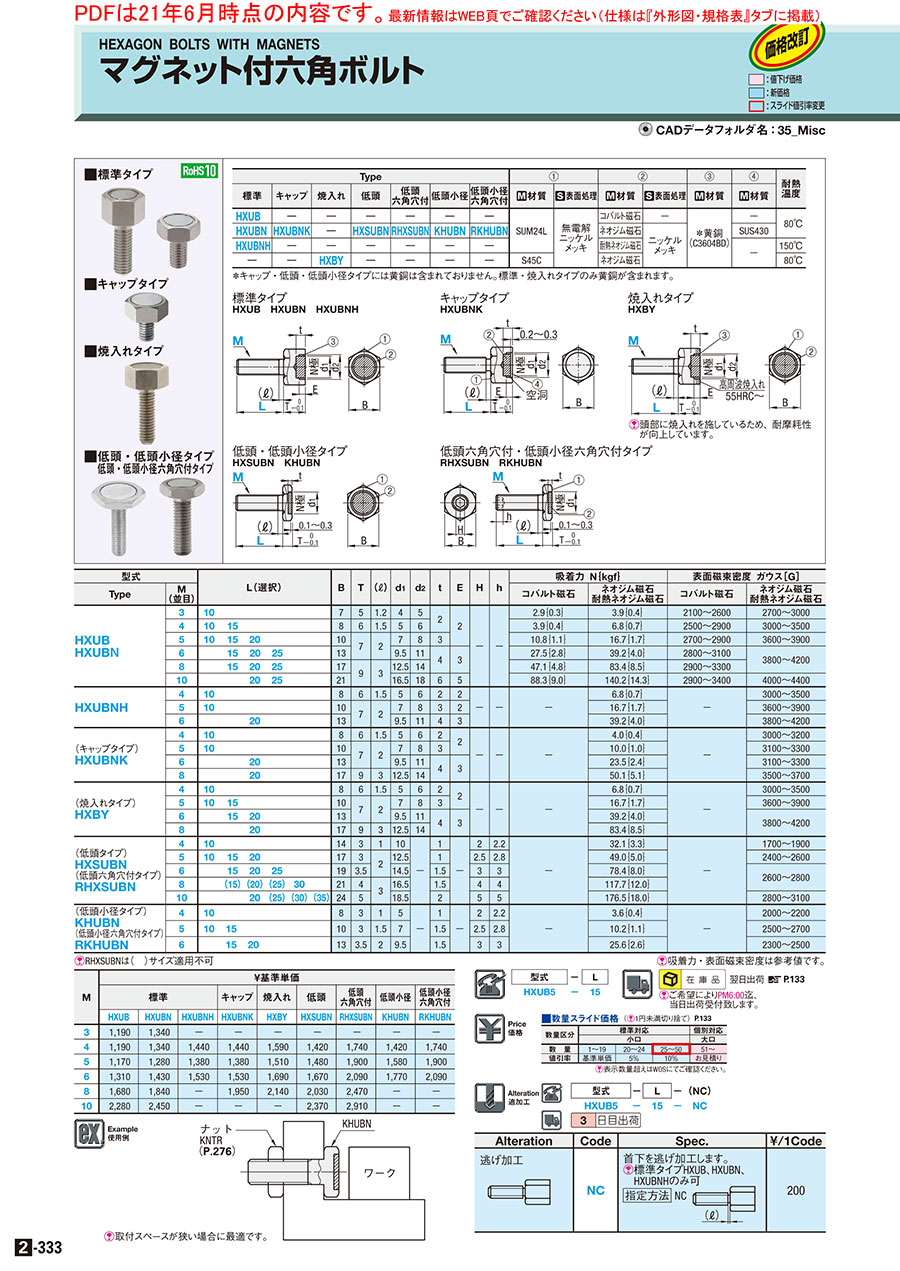

外形図・規格表
標準タイプ
HXUB HXUBN HXUBNH
HXUB HXUBN HXUBNH
キャップタイプ
HXUBNK
HXUBNK
焼入れタイプ
HXBY
HXBY
[ ! ]頭部に焼入れを施しているため、耐摩耗性が向上しています。
低頭・低頭小径タイプ
HXSUBN KHUBN
HXSUBN KHUBN
低頭六角穴付・低頭小径六角穴付タイプ
RHXSUBN RKHUBN
RHXSUBN RKHUBN
| Type | ① | ② | ③ | ④ | 耐熱 温度 | ||||||||
| 標準 | キャップ | 焼入れ | 低頭 | 低頭 六角穴付 | 低頭小径 | 低頭小径六角穴付 | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | |
| HXUB | − | − | − | − | − | − | SUM24L | 無電解 ニッケル メッキ | コバルト磁石 | − | ＊黄銅 (C3604BD) | － | 80℃ |
| HXUBN | HXUBNK | − | HXSUBN | RHXSUBN | KHUBN | RKHUBN | ネオジム磁石 | ニッケル メッキ | SUS430 | ||||
| HXUBNH | − | − | − | − | − | − | 耐熱ネオジム磁石 | － | 150℃ | ||||
| − | − | HXBY | − | − | − | − | S45C | ネオジム磁石 | 80℃ | ||||
規格表
| 型式 | − | L |
| HXUB5 | − | 15 |
| 型式 | L(選択) | B | T | (ℓ) | d1 | d2 | t | E | H | h | 吸着力 N｛kgf｝ | 表面磁束密度 ガウス［G］ | ||||||||
| Type | M (並目) | コバルト磁石 | ネオジム磁石 耐熱ネオジム磁石 | コバルト磁石 | ネオジム磁石 耐熱ネオジム磁石 | |||||||||||||||
| HXUB HXUBＮ | 3 | 10 | 7 | 5 | 1.2 | 4 | 5 | 2 | 2 | − | − | 2.9｛0.3｝ | 3.9｛0.4｝ | 2100〜2600 | 2700〜3000 | |||||
| 4 | 10 | 15 | 8 | 6 | 1.5 | 5 | 6 | 3.9｛0.4｝ | 6.8｛0.7｝ | 2500〜2900 | 3000〜3500 | |||||||||
| 5 | 10 | 15 | 20 | 10 | 7 | 2 | 7 | 8 | 3 | 10.8｛1.1｝ | 16.7｛1.7｝ | 2700〜2900 | 3600〜3900 | |||||||
| 6 | 15 | 20 | 25 | 13 | 9.5 | 11 | 4 | 3 | 27.5｛2.8｝ | 39.2｛4.0｝ | 2800〜3100 | 3800〜4200 | ||||||||
| 8 | 15 | 20 | 25 | 17 | 9 | 3 | 12.5 | 14 | 47.1｛4.8｝ | 83.4｛8.5｝ | 2900〜3300 | |||||||||
| 10 | 20 | 25 | 21 | 16.5 | 18 | 6 | 5 | 88.3｛9.0｝ | 140.2｛14.3｝ | 2900〜3400 | 4000〜4400 | |||||||||
| HXUBNH | 4 | 10 | 8 | 6 | 1.5 | 5 | 6 | 2 | 2 | − | − | − | 6.8｛0.7｝ | − | 3000〜3500 | |||||
| 5 | 10 | 10 | 7 | 2 | 7 | 8 | 3 | 2 | 16.7｛1.7｝ | 3600〜3900 | ||||||||||
| 6 | 20 | 13 | 9.5 | 11 | 4 | 3 | 39.2｛4.0｝ | 3800〜4200 | ||||||||||||
| (キャップタイプ) HXUBNK | 4 | 10 | 8 | 6 | 1.5 | 5 | 6 | 2 | 2 | − | − | − | 4.0｛0.4｝ | − | 3000〜3200 | |||||
| 5 | 10 | 10 | 7 | 2 | 7 | 8 | 3 | 10.0｛1.0｝ | 3100〜3300 | |||||||||||
| 6 | 20 | 13 | 9.5 | 11 | 4 | 3 | 23.5｛2.4｝ | 3100〜3300 | ||||||||||||
| 8 | 20 | 17 | 9 | 3 | 12.5 | 14 | 50.1｛5.1｝ | 3500〜3700 | ||||||||||||
| (焼入れタイプ) HXBY | 4 | 10 | 8 | 6 | 1.5 | 5 | 6 | 2 | 2 | − | − | − | 6.8｛0.7｝ | − | 3000〜3500 | |||||
| 5 | 10 | 15 | 10 | 7 | 2 | 7 | 8 | 3 | 16.7｛1.7｝ | 3600〜3900 | ||||||||||
| 6 | 15 | 20 | 13 | 9.5 | 11 | 4 | 3 | 39.2｛4.0｝ | 3800〜4200 | |||||||||||
| 8 | 20 | 17 | 9 | 3 | 12.5 | 14 | 83.4｛8.5｝ | |||||||||||||
| (低頭タイプ) HXSUBN (低頭六角穴付タイプ) RHXSUBN | 4 | 10 | 14 | 3 | 1 | 10 | − | 1 | − | 2 | 2.2 | − | 32.1｛3.3｝ | − | 1700〜1900 | |||||
| 5 | 10 | 15 | 20 | 17 | 3 | 2 | 12.5 | 1 | 2.5 | 2.8 | 49.0｛5.0｝ | 2400〜2600 | ||||||||
| 6 | 15 | 20 | 25 | 19 | 3.5 | 14.5 | 1.5 | 3 | 3 | 78.4｛8.0｝ | 2600〜2800 | |||||||||
| 8 | (15) | (20) | (25) | 30 | 21 | 4 | 3 | 16.5 | 1.5 | 4 | 4 | 117.7｛12.0｝ | ||||||||
| 10 | 20 | (25) | (30) | (35) | 24 | 5 | 18.5 | 2 | 5 | 5 | 176.5｛18.0｝ | 2800〜3100 | ||||||||
| (低頭小径タイプ) KHUBN (低頭小径六角穴付タイプ) RKHUBN | 4 | 10 | 8 | 3 | 1 | 5 | − | 1 | − | 2 | 2.2 | − | 3.6｛0.4｝ | − | 2000〜2200 | |||||
| 5 | 10 | 15 | 10 | 3 | 1.5 | 7 | 1.5 | 2.5 | 2.8 | 10.2｛1.1｝ | 2500〜2700 | |||||||||
| 6 | 15 | 20 | 13 | 3.5 | 2 | 9.5 | 1.5 | 3 | 3 | 25.6｛2.6｝ | 2300〜2500 | |||||||||
[ ! ]吸着力・表面磁束密度は参考値です。
追加工
■出荷日
| 3 | 日目出荷 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 追加工コード | 逃げ加工 | 適用条件 | 指定例 | \/1Code | |
| NC |  | 首下を逃げ加工します。 〈指定方法〉：NC | [ ! ]標準タイプHXUB、HXUBN、HXUBNHのみ可 | HXUB5-15-NC | 200 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,670円 ( 1,837円 ) | 在庫品1日目当日出荷可能 |
1,590円 ( 1,749円 ) | 在庫品1日目当日出荷可能 |
1,590円 ( 1,749円 ) | 在庫品1日目当日出荷可能 |
1,770円 ( 1,947円 ) | 在庫品1日目当日出荷可能 |
1,770円 ( 1,947円 ) | 在庫品1日目当日出荷可能 |
2,250円 ( 2,475円 ) | 在庫品1日目当日出荷可能 |
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
1,750円 ( 1,925円 ) | 在庫品1日目当日出荷可能 |
1,750円 ( 1,925円 ) | 在庫品1日目当日出荷可能 |
1,750円 ( 1,925円 ) | 在庫品1日目当日出荷可能 |
2,130円 ( 2,343円 ) | 在庫品1日目当日出荷可能 |
2,130円 ( 2,343円 ) | 在庫品1日目当日出荷可能 |
2,130円 ( 2,343円 ) | 在庫品1日目当日出荷可能 |
2,130円 ( 2,343円 ) | 在庫品1日目当日出荷可能 |
2,490円 ( 2,739円 ) | 在庫品1日目当日出荷可能 |
2,490円 ( 2,739円 ) | 在庫品1日目当日出荷可能 |
2,490円 ( 2,739円 ) | 在庫品1日目当日出荷可能 |
2,490円 ( 2,739円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
1,450円 ( 1,595円 ) | 在庫品1日目当日出荷可能 |
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
2,050円 ( 2,255円 ) | 在庫品1日目当日出荷可能 |
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
1,830円 ( 2,013円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
2,190円 ( 2,409円 ) | 在庫品1日目当日出荷可能 |
2,190円 ( 2,409円 ) | 在庫品1日目当日出荷可能 |
2,190円 ( 2,409円 ) | 在庫品1日目当日出荷可能 |
2,590円 ( 2,849円 ) | 在庫品1日目当日出荷可能 |
3,060円 ( 3,366円 ) | 在庫品1日目当日出荷可能 |
1,830円 ( 2,013円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
2,190円 ( 2,409円 ) | 在庫品1日目当日出荷可能 |
2,190円 ( 2,409円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】マグネット付きの六角ボルトです。ボルトは7種類からお選びいただけます。
ご注意
- 該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| M | ￥基準単価 | ||||||||
| 標準 | キャップ | 焼入れ | 低頭 | 低頭 六角穴付 | 低頭小径 | 低頭小径六角穴付 | |||
| HXUB | HXUBN | HXUBNH | HXUBNK | HXBY | HXSUBN | RHXSUBN | KHUBN | RKHUBN | |
| 3 | 1,250 | 1,410 | − | − | − | − | − | − | − |
| 4 | 1,250 | 1,410 | 1,510 | 1,510 | 1,670 | 1,490 | 1,830 | 1,490 | 1,830 |
| 5 | 1,230 | 1,340 | 1,450 | 1,450 | 1,590 | 1,550 | 2,000 | 1,660 | 2,000 |
| 6 | 1,380 | 1,500 | 1,610 | 1,610 | 1,770 | 1,750 | 2,190 | 1,860 | 2,190 |
| 8 | 1,760 | 1,930 | − | 2,050 | 2,250 | 2,130 | 2,590 | − | − |
| 10 | 2,390 | 2,570 | − | − | − | 2,490 | 3,060 | − | − |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜19 | 20〜24 | 25〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
概要・仕様
使用例
[ ! ]取付スペースが狭い場合に最適です。
商品担当おすすめ
マグネット付六角ボルト キャップタイプのレビュー
冶具
5
5.02018/04/11
キャップタイプのマグネットはおそらくこちらの商品しか存在しないので非常に役に立つ。
マグネットを衝撃による破損から手軽に...もっと読む
1人が参考にしています。
装置のマグネット
5
5.02023/03/31
六角ボルト型のマグネットです。
ねじ切りをしてあるので初心者でも扱いやすく感じました。
0人が参考にしています。
治工具
4
4.02022/10/03
六角ボルトタイプのマグネットですので調整が容易で重宝しております。
0人が参考にしています。
治具の位置決め部分に使用
4
4.02022/06/04
ワンタッチクランプするのが困難な部分の位置決めに使用します。
ボルトタイプなので調整もでき、焼入れも選べるので便利です。...もっと読む
0人が参考にしています。
冶具の位置決め
4
4.02022/01/19
治具に取り付けて相手方との簡易位置決めとして使用しました。ボルトタイプなので高さを変えられてよかった。
0人が参考にしています。
