ミスミ

ホルダ付マグネット　廻り止めタイプ

カタログ |P.2-330

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 1,210円～1,500円

税込単価: 1,331円～1,650円

【特長】廻り止めタイプのホルダ付きマグネットです。締付け時にホルダ付きマグネッ...

詳細情報を確認する

形状
丸型　ホルダあり
マグネット種類（材質）
ネオジム磁石
磁石表面処理
ニッケルメッキ
ホルダ材質
SUM22
ホルダ表面処理
無電解ニッケルメッキ
材質証明書
対象
材質証明書：材質
ホルダ：SUM22|磁石：ネオジム磁石
材質証明書：表面処理
ホルダ：無電解ニッケルメッキ|磁石：ニッケルメッキ

ご注意

該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が4型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

型式	①		②		耐熱温度
型式	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理	耐熱温度
HXE	SUM22	無電解ニッケルメッキ	ネオジム磁石	ニッケルメッキ	80℃

規格表

型式

HXE10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L	M×P	吸着力 N｛kgf｝	表面磁束密度ガウス［G］	d₁	d₂	B	H	S	￥基準単価
Type	D
HXE	8	6	3×0.5	6.9｛0.7｝	2700〜3000	5	6	2.0	1.5	0.5	1,290
	10		4×0.7	19.6｛2.0｝	2700〜3000	7	8	1.5	1.0	1.0	1,210
	13	8		44.1｛4.5｝	3000〜3400	9.5	11	2.0	1.5		1,350
	16		5×0.8	88.3｛9.0｝	3000〜3400	12.5	14				1,500

[ ! ]吸着力・表面磁束密度は参考値です。

型番リスト

表示件数

型番

外径

(φ)

吸着力（範囲選択）

(N)

吸着力（数値指定）

(N)

RoHS?

最小発注数量

8	～10.0	6.9	10	1個
10	10.1～20.0	19.6	10	1個
13	40.1～50.0	44.1	10	1個
16	80.1～90.0	88.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,290円 ( 1,419円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,350円 ( 1,485円 )	在庫品1日目当日出荷可能
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能

基本情報

【特長】廻り止めタイプのホルダ付きマグネットです。締付け時にホルダ付きマグネットが廻りません。

ご注意

該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜49	50〜99	100〜199	200〜400	401～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

使用例

締付時にホルダ付マグネットが廻りません。

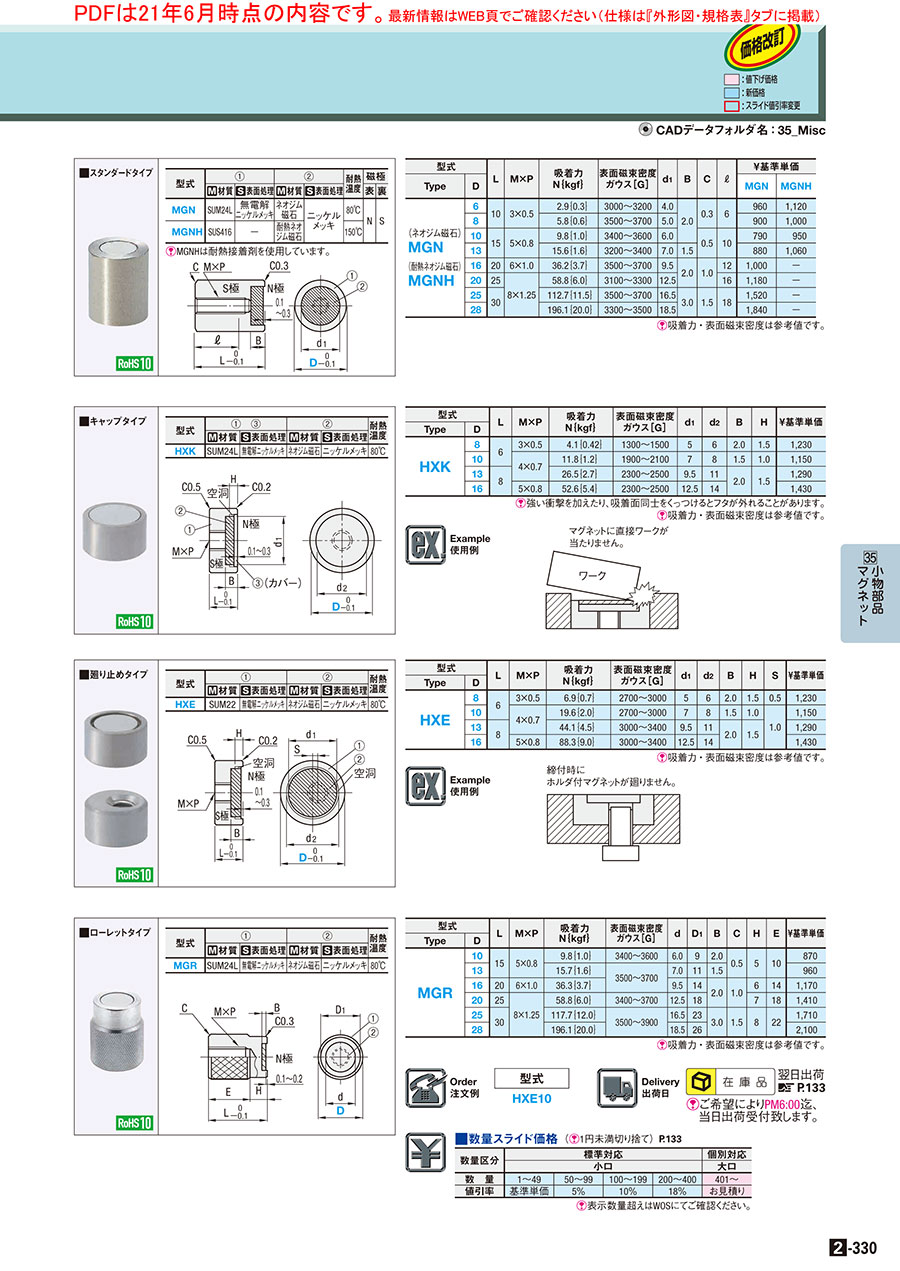

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
低頭ショルダーボルト高強度ステンレスタイプ　-軸公差ｇ6-
ステンレス材でありながら強度区分A2-90、SCM435と同等の強度があります。
ミスミ
スプレーノズル扇状型 NZRFS
扇状にスプレー可能なスプレーノズルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
