ホルダ付マグネット Ｖ溝タイプ
- 通常単価(税別)
- 1,000円～2,550円
- 税込単価
- 1,100円～2,805円
【特長】Ｖ溝タイプのホルダ付きマグネットです。側面から固定することができます。
詳細情報を確認するご注意
- 該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が6型番あります。

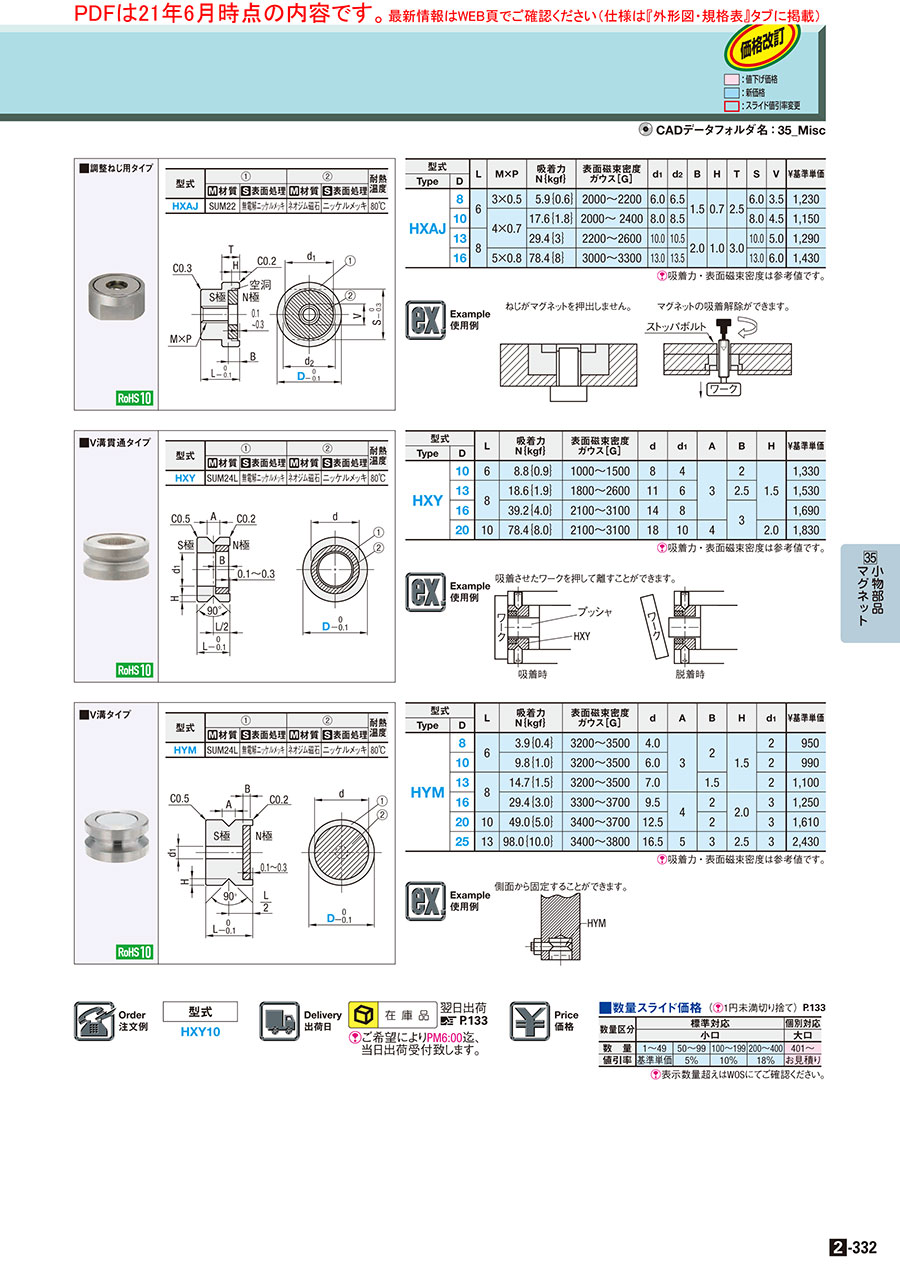

外形図・規格表
| 型式 | ① | ② | 耐熱 温度 | ||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | ||
| HYM | SUM24L | 無電解ニッケルメッキ | ネオジム磁石 | ニッケルメッキ | 80℃ |
規格表
| 型式 |
| HYM10 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]吸着力・表面磁束密度は参考値です。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | 吸着力 N｛kgf｝ | 表面磁束密度 ガウス［G］ | d | A | B | H | d1 | ￥基準単価 | |
| Type | D | |||||||||
| HYM | 8 | 6 | 3.9｛0.4｝ | 3200〜3500 | 4.0 | 3 | 2 | 1.5 | 2 | 1,000 |
| 10 | 9.8｛1.0｝ | 3200〜3500 | 6.0 | 2 | 1,040 | |||||
| 13 | 8 | 14.7｛1.5｝ | 3200〜3500 | 7.0 | 1.5 | 2 | 1,160 | |||
| 16 | 29.4｛3.0｝ | 3300〜3700 | 9.5 | 4 | 2 | 2.0 | 3 | 1,310 | ||
| 20 | 10 | 49.0｛5.0｝ | 3400〜3700 | 12.5 | 2 | 3 | 1,690 | |||
| 25 | 13 | 98.0｛10.0｝ | 3400〜3800 | 16.5 | 5 | 3 | 2.5 | 3 | 2,550 | |
詳細情報
基本情報
【特長】Ｖ溝タイプのホルダ付きマグネットです。側面から固定することができます。
ご注意
- 該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜49 | 50〜99 | 100〜199 | 200〜400 | 401～ |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
概要・仕様
使用例
側面から固定することができます。
商品担当おすすめ
ホルダ付マグネット Ｖ溝タイプのレビュー
治具
5
5.02022/07/06
この商品は自社で使用している治具に埋め込んで使用しています。マグネット部分が治具から浮いてこないようにＶ溝部分をうまく活...もっと読む
0人が参考にしています。
治具部品
4
4.02018/02/05
治具部品に使用しました。先端が磁石なので鉄などの磁力のある金属にくっつけて利用しています。サイズも揃っているので用途に合...もっと読む
0人が参考にしています。
