未確定：候補が34型番あります。
マグネット種類（材質）
- ネオジム磁石
- ネオジム磁石
- 耐熱ネオジム磁石
- コバルト磁石
外径(φ)
~mm- 4
- 5
- 6
- 8
- 10
- 13
- 16
- 20
- 25
吸着力（数値指定）(N)
~mm- 0.784
- 1.37
- 3.9
- 4.9
- 5.9
- 8.8
- 14.7
- 19.6
- 34.3
- 44.1
- 58.8
- 63.7
- 98.1
- 107.9
- 137.3
- 176.5
ホルダ表面処理
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
ホルダ付マグネット 強力タイプ
- 通常単価(税別)
- 960円～3,350円
- 税込単価
- 1,056円～3,685円
【特長】強力タイプのホルダ付きマグネットです。耐熱温度は80℃と150℃からお...
詳細情報を確認する- 形状
- 丸型 ホルダあり
- 材質証明書
- 対象
ご注意
- 該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が34型番あります。

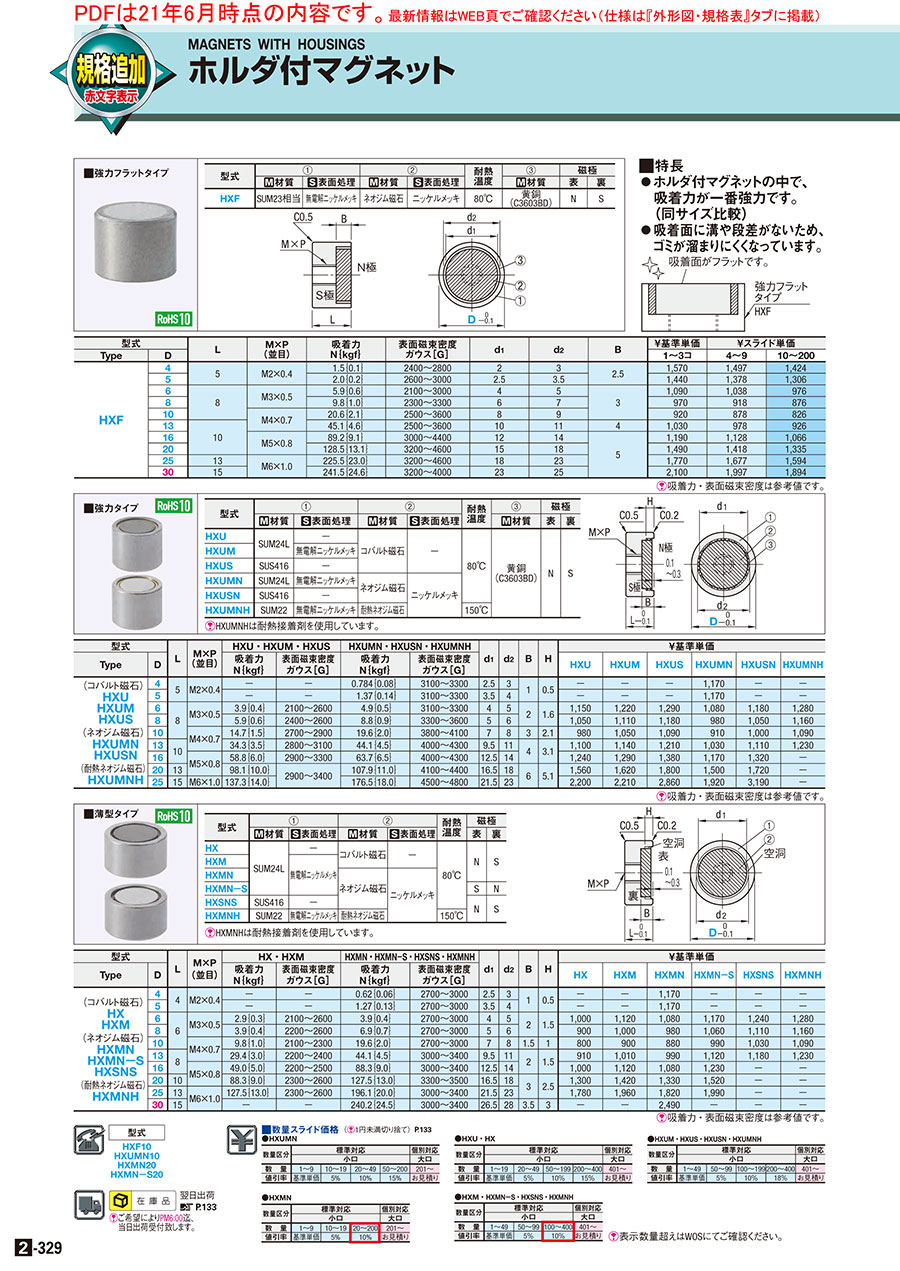

外形図・規格表
[ ! ]HXUMNHは耐熱接着剤を使用しています。
[ ! ]当ページに掲載していたコバルト磁石の表面処理無し品HXUタイプはプレス金型部品のマグネットに商品情報を集約致しました。
今後はこちらのページをご参照下さい。
| 型式 | ① | ② | 耐熱 温度 | ③ | 磁極 | |||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | 表 | 裏 | ||
| HXUM | SUM24L | 無電解ニッケルメッキ | コバルト磁石 | − | 80℃ | 黄銅 (C3603BD) | N | S |
| HXUS | SUS416 | − | ||||||
| HXUMN | SUM24L | 無電解ニッケルメッキ | ネオジム磁石 | ニッケルメッキ | ||||
| HXUSN | SUS416 | − | ||||||
| HXUMNH | SUM22 | 無電解ニッケルメッキ | 耐熱ネオジム磁石 | 150℃ | ||||
[ ! ]当ページに掲載していたコバルト磁石の表面処理無し品HXUタイプはプレス金型部品のマグネットに商品情報を集約致しました。
今後はこちらのページをご参照下さい。
規格表
| 型式 |
| HXUMN10 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]マグネットは接着剤でホルダに固定されておりまが、取付けの際にねじを締め込み過ぎるとマグネットが
押され外れる場合が御座います。ご注意下さい。
[ ! ]相手物がマグネットの場合、磁力でマグネットがホルダから離脱する可能性があります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | M×P (並目) | HXUM・HXUS | HXUMN・HXUSN・HXUMNH | d1 | d2 | B | H | ￥基準単価 | |||||||
| Type | D | 吸着力 N｛kgf｝ | 表面磁束密度 ガウス［G］ | 吸着力 N｛kgf｝ | 表面磁束密度 ガウス［G］ | HXUM | HXUS | HXUMN | HXUSN | HXUMNH | ||||||
| (コバルト磁石) HXUM HXUS (ネオジム磁石) HXUMN HXUSN (耐熱ネオジム磁石) HXUMNH | 4 | 5 | M2×0.4 | − | − | 0.784｛0.08｝ | 3100〜3300 | 2.5 | 3 | 1 | 0.5 | － | － | 1,230 | － | － |
| 5 | − | − | 1.37｛0.14｝ | 3100〜3300 | 3.5 | 4 | － | － | 1,230 | － | － | |||||
| 6 | 8 | M3×0.5 | 3.9｛0.4｝ | 2100〜2600 | 4.9｛0.5｝ | 3100〜3300 | 4 | 5 | 2 | 1.6 | 1,280 | 1,350 | 1,130 | 1,240 | 1,340 | |
| 8 | 5.9｛0.6｝ | 2400〜2600 | 8.8｛0.9｝ | 3300〜3600 | 5 | 6 | 1,170 | 1,240 | 1,030 | 1,100 | 1,220 | |||||
| 10 | M4×0.7 | 14.7｛1.5｝ | 2700〜2900 | 19.6｛2.0｝ | 3800〜4100 | 7 | 8 | 3 | 2.1 | 1,100 | 1,140 | 960 | 1,050 | 1,140 | ||
| 13 | 10 | 34.3｛3.5｝ | 2800〜3100 | 44.1｛4.5｝ | 4000〜4300 | 9.5 | 11 | 4 | 3.1 | 1,200 | 1,270 | 1,080 | 1,170 | 1,290 | ||
| 16 | M5×0.8 | 58.8｛6.0｝ | 2900〜3300 | 63.7｛6.5｝ | 4000〜4300 | 12.5 | 14 | 1,350 | 1,450 | 1,230 | 1,390 | － | ||||
| 20 | 13 | 98.1｛10.0｝ | 2900〜3400 | 107.9｛11.0｝ | 4100〜4400 | 16.5 | 18 | 6 | 5.1 | 1,700 | 1,890 | 1,580 | 1,810 | － | ||
| 25 | 15 | M6×1.0 | 137.3｛14.0｝ | 176.5｛18.0｝ | 4500〜4800 | 21.5 | 23 | 2,320 | 3,000 | 2,020 | 3,350 | － | ||||
押され外れる場合が御座います。ご注意下さい。
[ ! ]相手物がマグネットの場合、磁力でマグネットがホルダから離脱する可能性があります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,280円 ( 1,408円 ) | 在庫品1日目当日出荷可能 |
1,170円 ( 1,287円 ) | 在庫品1日目当日出荷可能 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
1,200円 ( 1,320円 ) | 在庫品1日目当日出荷可能 |
1,350円 ( 1,485円 ) | 在庫品1日目当日出荷可能 |
1,700円 ( 1,870円 ) | 在庫品1日目当日出荷可能 |
2,320円 ( 2,552円 ) | 在庫品1日目当日出荷可能 |
1,230円 ( 1,353円 ) | 在庫品1日目当日出荷可能 |
1,230円 ( 1,353円 ) | 在庫品1日目当日出荷可能 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,030円 ( 1,133円 ) | 在庫品1日目当日出荷可能 |
960円 ( 1,056円 ) | 在庫品1日目当日出荷可能 |
1,080円 ( 1,188円 ) | 在庫品1日目当日出荷可能 |
1,230円 ( 1,353円 ) | 在庫品1日目当日出荷可能 |
1,580円 ( 1,738円 ) | 在庫品1日目当日出荷可能 |
2,020円 ( 2,222円 ) | 在庫品1日目当日出荷可能 |
1,340円 ( 1,474円 ) | 在庫品1日目当日出荷可能 |
1,220円 ( 1,342円 ) | 在庫品1日目当日出荷可能 |
1,140円 ( 1,254円 ) | 在庫品1日目当日出荷可能 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
1,350円 ( 1,485円 ) | 在庫品1日目当日出荷可能 |
1,240円 ( 1,364円 ) | 在庫品1日目当日出荷可能 |
1,140円 ( 1,254円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,450円 ( 1,595円 ) | 在庫品1日目当日出荷可能 |
1,890円 ( 2,079円 ) | 在庫品1日目当日出荷可能 |
3,000円 ( 3,300円 ) | 在庫品1日目当日出荷可能 |
1,240円 ( 1,364円 ) | 在庫品1日目当日出荷可能 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
1,050円 ( 1,155円 ) | 在庫品1日目当日出荷可能 |
1,170円 ( 1,287円 ) | 在庫品1日目当日出荷可能 |
1,390円 ( 1,529円 ) | 在庫品1日目当日出荷可能 |
1,810円 ( 1,991円 ) | 在庫品1日目当日出荷可能 |
3,350円 ( 3,685円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】強力タイプのホルダ付きマグネットです。耐熱温度は80℃と150℃からお選びいただけます。
ご注意
- 該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
ホルダ付マグネット 強力タイプのレビュー
金属ワークの仮止め用として使用
4
4.02016/03/04
取付け方法を考慮し、ねじで固定できるこのタイプを選定したが、簡単に取付けでき良かった。機能的にも問題なく満足しています。
5人が参考にしています。
作業用
1
1.02024/09/26
ネジを手で軽く絞めたらマグネット部分が取れてしまいました
使用できません
ミスミからのコメント
貴重なご意見ありがとうございます。事象についてお話を伺わせていただきありがとうございました。 この度は商品不良により大変ご迷惑をおかけいたしました。 マグネットは接着剤でホルダに固定されておりますが、取付の際にねじを締め込み過ぎるとマグネットが押され外れる場合がございます。 今後より良い製品をご提供できるよう、製造元と協議し再発防止に努めてまいります。
0人が参考にしています。
カバーなどの固定
5
5.02023/08/16
固定ネジが裏から使用できますので場所によってとても有効です。固定ネジもM6まで使用できますので不自由しません。
0人が参考にしています。
すきまとり
5
5.02023/05/08
ネジ部に長いボルトを固定して狭いところに落ちたものを拾うのに便利なツールが完成します。
0人が参考にしています。
バルブの開閉
5
5.02022/11/12
バルブの内弁を開くのに使用しています。通常は電磁石で開くのですが高価のため、強力な磁石が必要でした。試したところ内弁を開...もっと読む
