ボールチェーン

ボールチェーン

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ボールチェーン
  • ボールチェーン

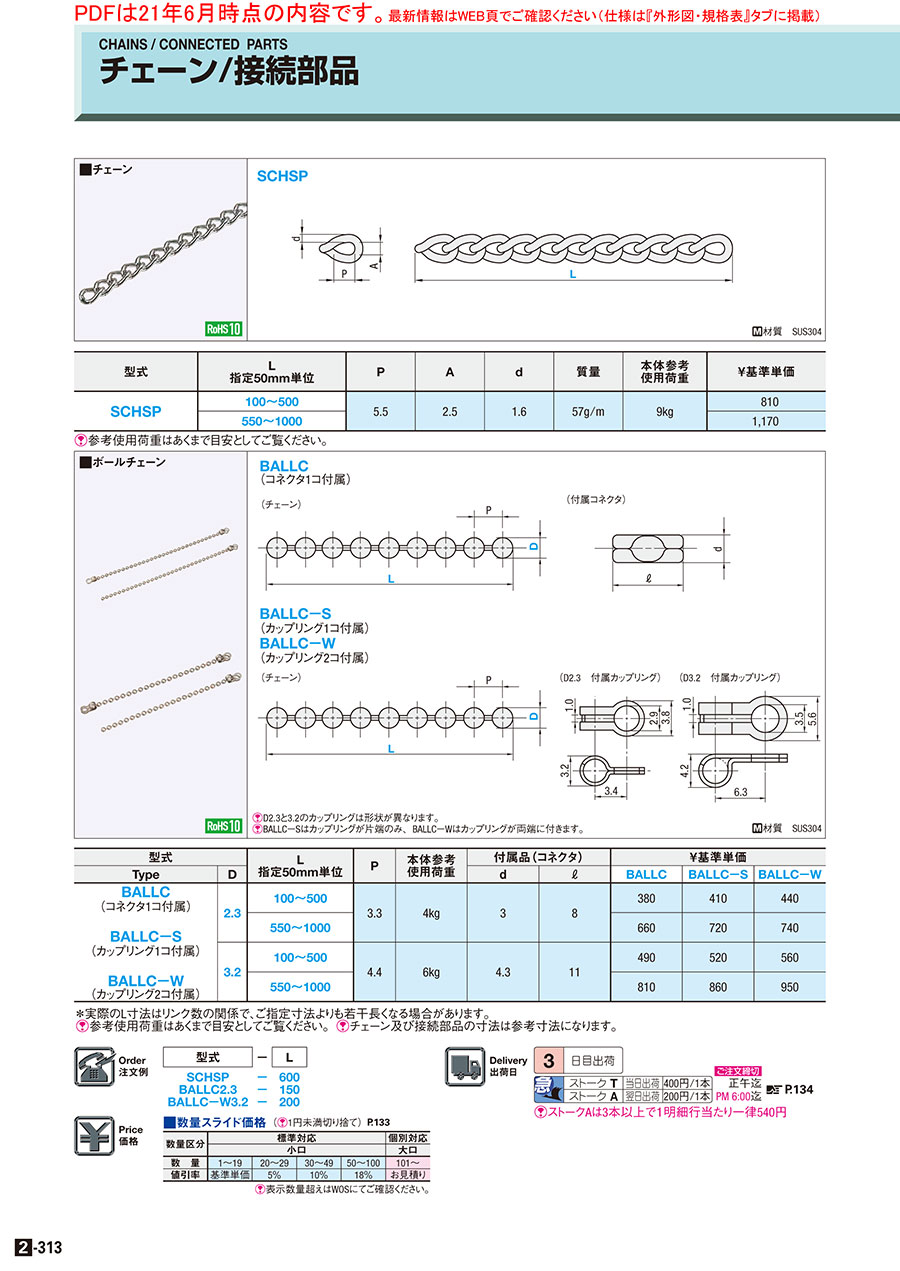

PDFP.2-305

この商品に関連するユニット事例

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SUS304

規格表

型式L
SCHSP
BALLC2.3
BALLC−W3.2


600
150
200
型式L
指定50mm単位
P本体参考
使用荷重
付属品(コネクタ)¥基準単価
TypeDBALLCBALLC−SBALLC−W
BALLC
(コネクタ1コ付属)

BALLCS
(カップリング1コ付属)

BALLCW
(カップリング2コ付属)
2.3100〜5003.34kg38360390420
550〜1000640690710
3.2100〜5004.46kg4.311470500540
550〜1000780830920
*実際のL寸法はリンク数の関係で、ご指定寸法よりも若干長くなる場合があります。
参考使用荷重はあくまで目安としてご覧ください。チェーン及び接続部品の寸法は参考寸法になります。

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
BALLC2.3-[100-1000/50]
BALLC3.2-[100-1000/50]
BALLC-S2.3-[100-1000/50]
BALLC-S3.2-[100-1000/50]
BALLC-W2.3-[100-1000/50]
BALLC-W3.2-[100-1000/50]
型番通常単価スライド値引通常
出荷日
RoHSボール外径 D
(φ)
付属品 L
(mm)

-

3日目 対応2.3コネクタ1コ100 ~ 1000

-

3日目 対応3.2-100 ~ 1000

-

3日目 対応2.3カップリング1コ100 ~ 1000

-

3日目 対応3.2カップリング1コ100 ~ 1000

-

3日目 対応2.3カップリング2コ100 ~ 1000

-

3日目 対応3.2カップリング2コ100 ~ 1000

Loading...

  1. 1

価格表

数量スライド価格 1円未満切り捨て) P.127
数量区分標準対応個別対応
小口大口
数 量1〜1920〜2930〜4950〜100101~
値引率基準単価5%10%18%お見積り
表示数量超えはWOSにてご確認ください。

納期


出荷日については、コチラをご覧ください。


基本情報

種類 ボールチェーン 材質 SUS304
